Инструкция по созданию воздушного змея

Инструкция по созданию воздушного змея

Мы предоставляем Вам 4 примерных варианта изготовление воздушного змея. По своему усмотрению Вы можете использовать другие виды.

Правила, которые необходимо соблюдать при изготовлении летающих змеев.

Центр тяжести корпуса змея должен быть расположен на оси его симметрии, т. е. на продольной линии корпуса змея, делящей корпус на две равные части. При невыполнении этого правила змей не взлетит.

Путы (стропки), при помощи которых змей прикрепляется к шнуру, служащему для его запуска, следует тщательно подобрать по своей длине и прикрепить к корпусу змея в строго определенных точках. Помощью этих стропок змею придается наивыгоднейший угол наклона его корпуса к потоку воздуха для создания наибольшей подъемной силы. При нарушении этого правила змей или не полетит, или будет летать плохо, не поднимаясь высоко в воздух.

Хвост. Особое внимание нужно обратить на хвост, который является столько украшением летающего воздушного змея, сколько выполняет функции руля. Поэтому, если он будет неправильно отрегулирован, то змей либо не взлетит совсем, либо будет летать неустойчиво, вращаясь в разные стороны.

Требования, предъявляемые к конструкциям змеев.

- змей должен быть достаточно прочным и жестким. Необходимо учесть, что давление на несущую поверхность змея при средней скорости ветра 7-8 м/с доходит до 2 кгс/мІ. Кроме того, змей под действием ветра в полете не должен складываться;

- змей должен быть достаточно легким. Желательно, чтобы его нагрузка не превышала 0,3-0,4 кгс/мІ, тогда змей может летать при ветрах со скоростью 3-4 м/с. Змей с малой нагрузкой способен подниматься на большую высоту, чем змей с большой нагрузкой;

- змей должен быть портативным, легко собираться и разбираться, в собранном виде должен занимать небольшое место для хранения, быть удобным в перевозке и переноске.

Вариант 1. Классический ромбовидный змей - змей в форме ромба.

Материалы и инструменты:

Полиэтиленовый пакет-майка (пакеты для мусора будут еще лучше) для самого змея и пакета 2-3 для изготовления хвоста. Тонкие легкие палочки (сосновые реечки, ровные ветки дерева или, как у нас, стебли тростника) Леска. Скотч. Перманентный маркер. Ножницы. Рулетка. Суперклей (желательно, но не обязательно).

Ход работы:

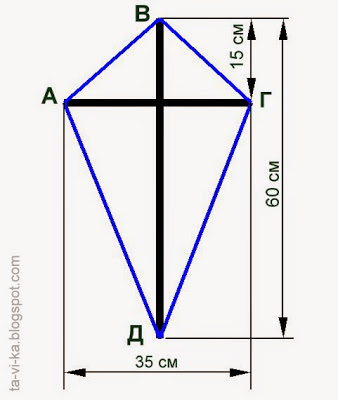

Шаг № 1. Отрезаем палочки - длинная 60 см, короткая - 35 см. Складываем их перпендикулярно, отступив от верха длинной палки 15 см. И фиксируем крестовину скотчем.

Шаг № 2. Концы палок обматываем скотчем и делаем в них надрезы сантиметр глубиной.

Шаг № 4. Через эти надрезы протягиваем леску, создавая контуры змея.

Шаг № 4. Сверху фиксируем скотчем, чтобы леска из надреза не выскочила.

Шаг № 5.Кладем каркас будущего воздушного змея на полиэтилен. Обводим змея маркером, добавляя по 1,5 см с каждой стороны на подворот, и вырезаем по контуру. Заворачиваем края пленки внутрь вокруг лески и закрепляем их скотчем. "Тело" змея готово.

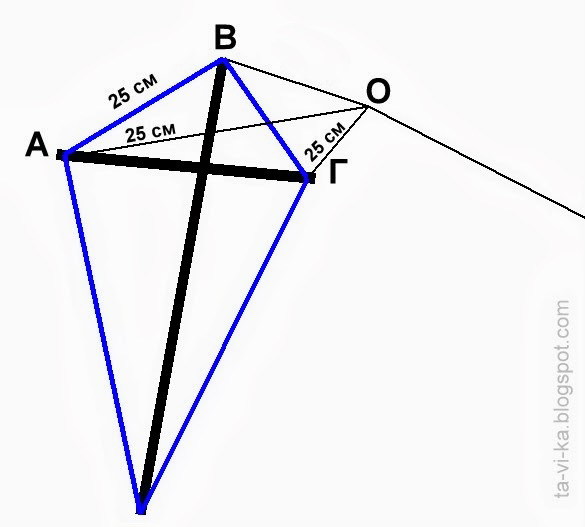

Шаг № 6. Привязываем уздечку к основе змея. Берем три куска лески и прикручиваем их к трем верхним углам, после чего  нужно их соединить воедино.

Наш воздушный змей – готов! Фломастерами и маркерами можете разрисовать свою подделку.

Вариант 2.Простой одноплоскостной змей «Монах»

Схема этого воздушного змея из бумаги предельно проста, сделать его можно за 15 минут. Идеальный вариант, если нужно на короткое время занять компанию детей или взрослых.

Материалы и инструменты:  нитки, лист А4 плотной бумаги, ножницы, клей ПВА.

Ход работы:

Шаг № 1.Из листа бумаги нужно сделать квадрат и вырезать ножницами лишнюю часть.

Шаг № 2.Аккуратно сгибаем края по оси так, как это показано на первой схеме.

Шаг № 3. Отгибаем уголки бумаги. Угол может быть чуть меньше, чем на схемах – как вам будет удобнее.

Шаг № 4.Край отогнутого угла еще раз сгибаем так, чтобы получилось что-то вроде гармошки или пружинки.

Шаг № 5. Делаем «уздечку» — отрезаем кусок нитки длиной около 30 см и вклеиваем в получившиеся карманы из бумаги. Нить нужно приклеить ровно по сгибу, подержать некоторое время пальцами и дать высохнуть.

Пока змей сохнет, готовим для него хвост. Это важно, без балансира кайт летать не будет.

1.Для змея такого размера хвост должен от 50 см, в зависимости от силы ветра на улице. Можно сделать из той же нитки, что и уздечка, но красивее будет взять другие цвета и нетолстые нитки для вязания.

2. Для обычных швейных ниток берем около 20 отрезков по 50 см, для шерстяных – 5-6 отрезков.

3.Складываем их вместе и связываем в кисточку ближе к концу хвоста.

4. Вырезаем из отходов бумаги треугольник и приклеиваем хвост к змею так, как видно на схеме.

5. К уздечке привязать моток с обычной ниткой. Змей готов.

Вариант 3. Воздушный змей Sled.

Sled - это воздушный змей, имеющий не жесткую форму. В полете он приобретает форму, "надувается". Фактически, его очень удобно хранить - он сворачивается в трубку, а сборка как таковая не нужна вовсе, достаточно просто развернуть свернутый змей.

Материалы и инструменты:

Легкая ткань или пленка, для изготовления обшивки змея. Две рейки длиной 75 см, из легкой сосны диаметром 6 мм. Можно использовать стеклопластиковые трубки диаметром 3.5 мм, но их довольно тяжело найти. Лента для уздечки длиной 170 см. Лента-скотч (если используются стеклопластиковые рейки - увеличенной толщины) Большой и ровный стол для работы. Точно также, как и для змея Diamond, для запуска змея понадобится нить прочностью не менее 15 кг на разрыв. Тонкие нити гораздо предпочтительнее толстых - поскольку у них меньше сопротивление, да и вес тоже. Рыболовная леска подходит хорошо, однако это может быть опасно - поскольку тонкая леска, когда очень сильно натянута может легко резать кожу. Также можно использовать тонкие обувные нити или упрочнённые нитки для шитья.

Ход работы:

Шаг №1. Для начала изготовьте обшивку змея точно по приведенному чертежу. Разложите её на ровной поверхности (на столе).

Приклейте кусочки скотча наполовину на обшивку (как показано на рисунке), вторую половину оставив не приклеенной. Повторите то же самое для всех точек, как изображено на рисунке (всего в четырех местах).

Шаг № 2. Закрепите рейки на обшивке, подогнув не приклеенные кусочки скотча. Положение реек видно на рисунке. Не забудьте убедиться, что крепление достаточно надежно.

Шаг № 3. Отрежьте  два кусочка скотча длиной по 5 см. На концах змея укрепите края, приклеив сложенный пополам скотч. Это будет усилением материала обшивки - в этом месте крепиться уздечка, и под натяжением она будет стремиться порвать ткань (или пленку).

Аккуратно проделайте отверстия для уздечки. В идеале можно использовать специальный пробойник, сделанный из алюминиевой трубки с одним заточенным краем. Если подходящего пробойника нет, а некачественные отверстия делать не хочется - можно использовать офисный дырокол.

Шаг № 4. Пропустите конец уздечки через одну из законцовок и закрепите её четырьмя узлами. Аналогично закрепите второй конец уздечки на второй законцовке.

Обязательно проверьте надежность крепления.

Шаг № 5. Сложите змея точно пополам. Уздечку вытяните на всю длину - так, чтобы она получилась сложенной точно посередине.

Закрепите середину уздечки - сделай петельку в этом самом месте.

Теперь змей готов к полету.

Так же как и с любым другим змеем, чтобы запустить его, сначала привяжите леер (нить или леску) к петле на уздечке.

Попросите кого-нибудь (помощника) подержать змея. Убедитесь, что змей расправлен и смотрит вверх, а отверстия расположены в его нижней части (то есть ближе к земле).

Отойдите назад, освободив примерно 15-20 метров леера. Когда будете готовы, пробежите несколько метров против ветра, дав змею взлететь.

Змей Sled работает практически как парашют - от потока воздуха он расправляется. Потому не пытайтесь бежать навстречу змею по ветру, либо отпускать сразу же большое количество леера - от этого змей сложится, начнет падать.

Змеи этого типа дают огромною подъемную силу - так что при сильном ветре будьте осторожны, поскольку змей будет очень сильно тянуть.

Вариант 4. Воздушный змей Indian Fighting.

Indian Fighting Kite - можно перевести как Индийский змей для воздушного боя. Этот змей легко управляется, несмотря на то, что запускается он всего на одной нити леера. А потому, его можно использовать для показательных "боёв", или же просто для пилотажных фигур.

Предполагается, что при изготовлении такого змея у Вас найдется помощник. Его помощь понадобиться для удерживания стеклопластиковой рейки в правильном месте, пока другой закрепляет второй её конец.

Материалы и инструменты:

Плёнка или ткань для обшивки змея Четыре рейки из стеклопластика диаметром 2 мм - одну длиной 56 см, одну - 82.5 см, и две длиной по 10 см. Стеклопластиковые реечки (трубочки) найти достаточно сложно. Можно попытаться найти им альтернативу среди древесину или чего-то другого - нужно обращать внимание на способность рейки быть прочной и упругой. Нить для уздечки длиной 80 см. Грубый и прочный скотч. Лента шириной 3 см и длиной 150 см, для хвоста. Большой и ровный стол для работы. Традиционно этот змей запускают на прочных швейных нитках в качестве леера. Хлопчатобумажные (х/б) нитки подойдут, однако чем крепче нитка - тем лучше.

Ход работы:

Шаг № 1. Изготовьте обшивку змея в соответствии с чертежом.

Затем разложите его на плоской поверхности (на столе). Приклейте наполовину полоску скотча длиной 5 см в верхней части (см. рисунок). Аналогично приклейте полоску 5 см в нижней части.

Положите на обшивку рейку длиной 56 см. Это будет центральная рейка. Обратите внимание, чтобы рейка располагать в точности напротив отверстий в обшивке, при этом соединяя верхнюю и нижнюю часть.

Шаг № 2. Прикрепите центральную рейку скотчем, приклеив свободные части полосок к рейке, зафиксировав её на обшивке. Проследите, чтобы крепление было надежным. Дополнительно нужно закрепить середину рейки, с помощью полоски скотча - чтобы не дать ей возможности смещаться.

Шаг № 3. Возьмите рейку длиной 82.5 cm, вставьте её между обшивкой и центральной рейкой. Эта рейка - поперечная.
Прикрепите наполовину по кусочку скотча, длиной 5 см, по обе стороны от центра на законцовках "крыла".

Шаг № 4. Закрепите поперечную рейку с помощью кусочков скотча на краях крыла. Поперечная рейка должны выгибаться дугой, причем так, чтобы попадать в середине змея точно в то место, где сделано верхнее отверстие. Это хорошо видно на рисунке.
Приклейте дополнительно два кусочка скотча по 5 см на расстоянии 15 см от законцовок. Зафиксируйте с помощью них поперечную рейку в правильном положении.
Не забудьте убедиться в надежности крепления поперечной рейки.


Шаг № 5. Возьмите оставшиеся две рейки длиной по 10 см. Приклейте их скотчем в хвосте змея - так, как показано на рисунке. Предполагается использовать кусочки того же скотча по 10 см.
Дополнительно возьмите еще один кусочек длиной 5 см, и приклейте с помощью него хвост к нижней части обшивки - там, где крепится центральная рейка.



Шаг № 6. Пропустите  уздечку через отверстия в обшивке и закрепи её на центральной рейке, традиционно четырьмя узлами. Аналогично закрепите и второй конец уздечки. Здесь обратите внимание - возле верхнего отверстия одновременно закрепляется и уздечка, и две рейки связываются между собой.



Шаг № 7. Теперь вытяните уздечку на всю длину.
Возьмитесь за уздечку и приподнимите змей над столом. Необходимо найти такую точку, при которой верхняя и нижняя точки центральной рейки будут подыматься над столом на одинаковое расстояние, когда Вы тянете за уздечку. Когда эта точка будет найдена, сделайте в этом месте узелок и петлю для леера.

Тепреь Indian Fighter готов к полёту.



Воздушные змеи Indian fighters сами по себе очень интересное развлечение. Они очень чутко реагируют на управление, и при достаточной ловкости их можно заставлять летать по всему доступному пространству.

Так же, как и при запуске любого другого змея, попросите кого-то удерживать змея и отойдите примерно на 10 метров. Ветер должен дуть строго на змея. Теперь отойдите назад на несколько метров, чтобы змей взлетел, выпущенный из рук помощника. Ветер нужно выбрать достаточной силы, чтобы удерживать змея в воздухе.

Слегка отпуская змея по ветру, можно заметить, что змей при этом начинает вращаться. Когда его "нос" будет смотреть в направлении, которое Вас устраивает, снова натягивайте леер. Змей быстро полетит в выбранном направлении.
