Таблица 2
Параметр | Размер дверного проема, мм / Огнестойкость | |||
700 / E30 | 700 / EI60 | 1200 / E30 | 1200 / EI60 | |
Maximal pulses | Устанавливается автоматически | |||
Low open pulses | 18 | 20 | 32 | 38 |
Low close pulses | 20 | 22 | 36 | 42 |
Hold pulses | 3 | 3 | 4 | 4 |
No pressure zone | 5 | 5 | 5 | 5 |
Unlocking move | 10 | 10 | 10 | 10 |
Emer. op. Dis/En | 0 | 0 | 0 | 0 |
Time emrg. enter | 5s | 5s | 5s | 5s |
Time emrg. open | 30s | 30s | 30s | 30s |
I2t Dis/En | 0 | 0 | 0 | 0 |
F max | 15Hz | 15Hz | 20Hz | 20Hz |
F low open | 2Hz | 2Hz | 3Hz | 3Hz |
F low close | 2Hz | 2Hz | 3Hz | 3Hz |
F hold | 2Hz | 2Hz | 3Hz | 3Hz |
F recognition | 3Hz | 3Hz | 5?7Hz | 5?7Hz |
V start | 0% | 10% | 0% | 10% |
F boost 1 | 0,0Hz | 1,5Hz | 0,0Hz | 1,5Hz |
V boost 1 | 0% | 15% | 0% | 15% |
F boost 2 | 0,0Hz | 0,0Hz | 0,0Hz | 0,0Hz |
V boost 2 | 25% | 25% | 25% | 25% |
F base | 50Hz | 50Hz | 50Hz | 50Hz |
V base | 100% | 100% | 100% | 100% |
Acceleration | 2,0s | 2,0s | 2,0s | 2,0s |
Deceleration | 2,0s | 2,0s | 2,0s | 2,0s |
7 Свидетельство о приемке.
Преобразователь часты LS. VVVF-0750 для привода дверей кабины заводской номер:
укомплектован и проверен в соответствии с технической документацией и признан годной к эксплуатации.
Дата выпуска _______ 201_ года.
Товарная накладная № _______ Дата продажи _______ 201_ года.
Главный инженер ООО "ЛифтСпас" _____________ |
8 Гарантийные обязательства.
Гарантийный срок эксплуатации преобразователя частоты LS. VVVF-0750 для привода дверей кабины –12 месяцев со дня продажи.
ООО "ЛифтСпас"
141802 МО г. Дмитров, Бирлово поле, дом 19 ,
ПАСПОРТ
частотного преобразователя привода дверей кабины
LS. VVVF-0750
Дмитров 2014г.
1 Введение
Частотный преобразователь LS. VVVF-0750 предназначен для управления и регулирования привода дверей кабины лифта. Применяется для изменения таких характеристик как скорость открытия, закрытия, усилие.
Частотный преобразователь управляет электроприводом с трехфазовым асинхронным двигателем с номинальным напряжением в 220V и мощностью до 370W.
Таблица 1
Питающая цепь частотного преобразователя | |
Род тока цепи | Переменный |
Число фаз | 1 |
Напряжение, В | 220 |
Частота, Гц | 50 |
Потребляемый ток, А, не более | 4,0 |
Выходная цепь частотного преобразователя | |
Род тока цепи | Переменный |
Число фаз | 3 |
Напряжение, В | 220 |
Частота, Гц | 50 |
Тип выхода «открыть»/«закрыть» | Сухой контакт |
Энкодер (в комплект поставки не входит) | |
Род тока цепи | Постоянный |
Ток, А, не более | 0.3 |
Напряжени, В | 12 |
Количество каналов | 2 |
Степень защиты устройства, обеспечиваемая корпусом | IP 20 |
Предельные рабочие значениятемпературы воздуха °С | 0 ... + 50 |
Габаритные размеры, мм | 290 х 80 х 45 |
Масса, кг | 1,1 |
2 Входы и выходы

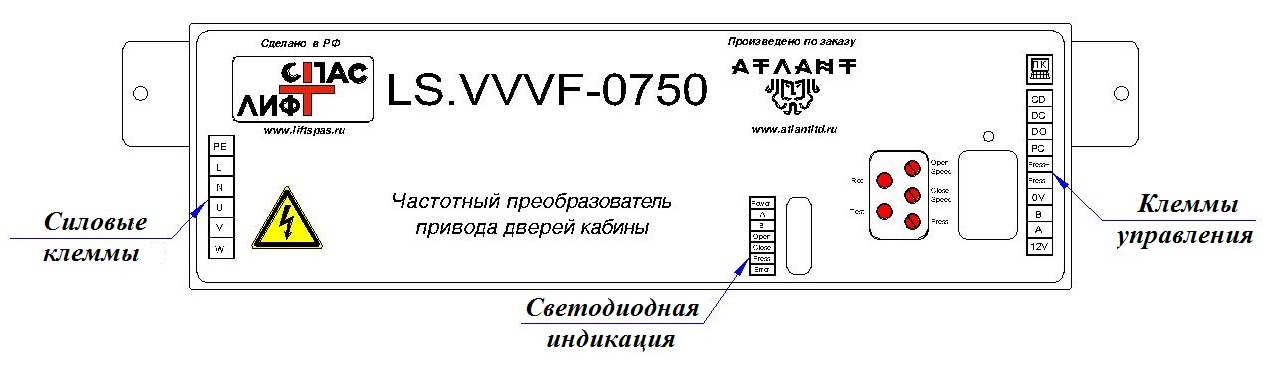

Рис.1 Расположение клемм и элементов
Individ. address – индивидуальный сетевой адрес инвертора
Pressure Sl/Mst - команда открытия при нажатии внешняя/самостоятельная
Position Sl/Mst - команда отключения силовой части по достижении крайнего положения внешняя/самостоятельная
No correct. zone – зона, в которой преобразователь не совершает самокорректировку. Параметр активен, если Position Sl/Mst = 1.
No corr. zone del – задержка действия описано в параметре No correct. zone
Gain Udc - коэффициент умножения напряжения
Gain Idc - коэффициент умножения тока
Gain Temperature - коэффициент умножения температуры
Gain Cl. speed - коэффициент умножения скорости закрытия
Gain Op. speed - коэффициент умножения скорости открытия
Gain Press. level - коэффициент умножения силы натиска
Inv. prss. Out O/C - инвертирование выхода натиска NO/NC
Stop dcc. time - время остановки при отсутствии команды привода в действие натиска
Photo sen. Dis/En - фотоклетка запрет/разрешение
PWM tbl. SVM/Nrm – изменяет вид ШИМ
Session type – запуск привода вручную запрещается/разрешается
Maint. Stop/Start – запуск привода остановка/запуск
Maintanains Fref - частота при запуске вручную
I nominal – номинальный ток привода, используется в I?t защите
Password - пароль входа в Menu Service
Save to EEPROM – сохраняет изменения; изменения сохраняются автоматически при отключении питания
Load defaults – устанавливает фабричные настройки.
Download params – сохранение параметров частотного преобразователя в памяти тестера
Upload params – сохранение параметров памяти тестера в частотном преобразователе
Tester SW ver. - софтверная версия тестера
5 – режим испытания
6 – состояние готовности, не подана команда
7 – погрешность
8 – вступление в аварийный режим
9 - аварийный режим
Last error – последняя погрешность
Last error -1 – последняя погрешность -1
Last error -2 – последняя погрешность -2
Last error -3 – последняя погрешность -3
Last error -4 – последняя погрешность -4
0 – погрешность отсутствует
1 - не используется
2 - погрешность в программе
3 - погрешность в программе
4 - погрешность в программе
5 - не используется
6 –неполадки в импульсном датчике
7 –отсутствуют движение или импульсы в ходе открытия
8 – погрешность в программе
9 - погрешность в программе
10 – короткое замыкание
11 – низкое напряжение
12 – высокое напряжение
13 –перегрев частотного преобразователя
14 –перегрузка частотно преобразователя
15 - установленные фабричные настройки 1
16 - установленные фабричные настройки 2
17 – неизвестная погрешность
ADC0 - Udc – величина АЦП0
ADC1 - Idc – величина АЦП1
ADC2 - Temp. – величина АЦП2
ADC3 - Cl. Speed – величина АЦП3
ADC4 - Op. speed – величина АЦП4
ADC5 - Pressure – величина АЦП5
Digital inputs - состояние цифровых входов
1 - B импульсного датчика
2 - A импульсного датчика
4 - CLOSE
8 - OPEN
16 - RECOGNIZE
32 - TEST
Udc – напряжение в DC части частотного преобразователя
Idc – ток в DC части частотного преобразователя
Temperature – температура частотного преобразователя
Final Fref – частота напряжения, поступающего в привод
Final Uref – напряжение, поступающее в привод
Flash write cnt. – число записей в памяти
Reset type - служебный параметр
Menu Service - меню служебное (доступно только с применением пароли)

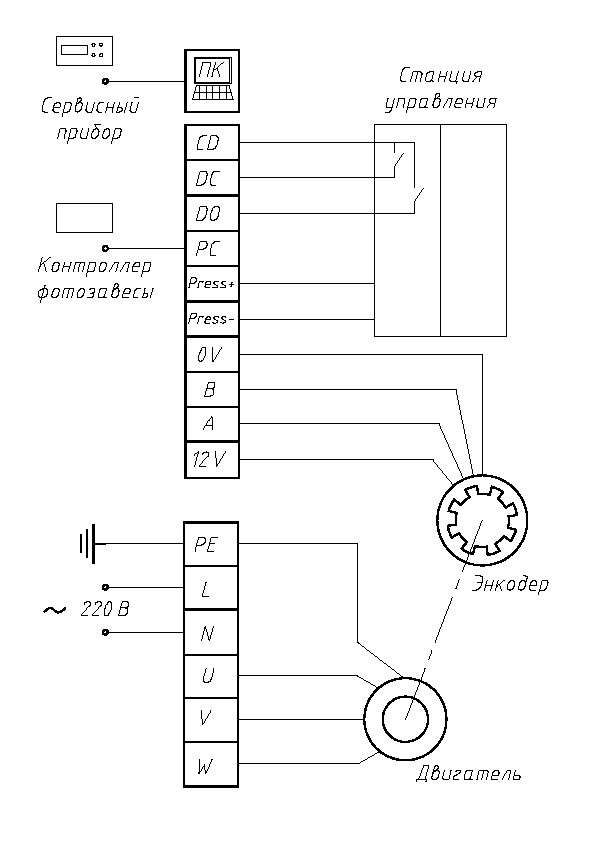

Рис.2 Схема подключения
2.1 Силовые клеммы
PE – защитное заземление
L, N – напряжение питания частотного преобразоваV/50Hz.
Вход L защищен при помощи предохранителя в 6,3A (находится под крышкой частотного преобразователя )
U, V,W – клеммы подключения электродвигателя привода дверей
2.2 Клеммы управления
2.2.1 Энкодер
В устройстве применяется обратная связь с энкодером (установленном на валу электродвигателя)
12V,0V - напряжение энкодера
A, B – выходы энкодера
2.2.2 Выход "усилие"
Press+ ,Press - –подсоединяется к станции управления, и выдают сигнал при появлении в дверном проеме препятствия.
2.2.3 Входы управления
CD - общая клемма для входов DO, DC и PC,
DO - вход для открытия двери,
DC - вход для закрытия двери,
PC - вход с контроллера фотозавесы
3 Светодиодная индикация
Светодиодная индикация находится на лицевой панели преобразователя частоты под защитной пленкой и имеет следующие индикаторы:
POWER – питание устройства обеспечено, и оно готово к работе
A, B – индикация энкодера
OPEN, CLOSE – индикация сигналов открытия и закрытия двери,
если приведен в действие вход FC, загораются OPEN и CLOSE
PRESS – индикация отсутствия механического препятствия в дверном проеме, в нормальном состоянии светодиод должен гореть
ERROR – индикация об ошибке
При включении индикатора ERROR устройство не работает по следующим причинам:
- частотный преобразователь не прошел обучение после включения электропитания - при каждом включении питания и первой подаче сигнала об открытии дверь двигается на небольшой скорости до тех пор, пока откроется, и тогда уже оно готово работать
- прекратилось поступление сигналов с энкодера
- напряжение питания выше или ниже необходимого
- короткое замыкание в цепи электродвигателя
- перегрев преобразователя
- частотный преобразователь перегружен
- существуют неполадки в устройстве
4 Потенциометры настройки
OPEN SPEED - регулирует скорость открытия двери
CLOSE SPEED - регулирует скорость закрытия двери
PRESS - регулирует усилия при котором срабатывает реверс
5 Кнопки
REC – запуск настройки преобразователя частоты соответствующему дверному проему
TEST – при нажатии происходит однократное открытие и закрытие двери
Режим настройки дверному проему:
При первоначальном запуске устройства дверь нужно установить в закрытом положении и нажать на кнопку REC. В режиме распознавания дверь сначала открывается, затем закрывается на небольшой скорости с тем, чтобы устройство смогло измерить длину пути двери.

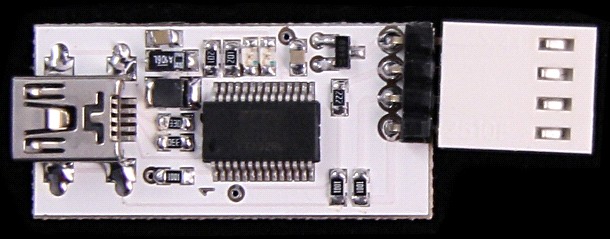

6 Порт коммуникации
В преобразователе частоты LS. VVV0750 установлен порт коммуникации, при помощи которого его можно подсоединить к компьютеру или иному пульту наладки.
^ - кнопка перемещения по меню вверх
Ў - кнопка перемещения по меню вниз
DATA / ENTER – кнопка входа и сохранения параметров
ESCAPE – кнопка выхода из текущего параметра
6.1 Меню параметров
Устройство имеет три меню параметров, которые открываются, когда в соответственном меню значение изменяется с 0 на 1.
Menu Adjust - меню настроек
Maximal pulses – длина двери в импульсах
Low open pulses – импульсы, при которых дверь будет двигаться на небольшой скорости при открытии
Low close pulses - импульсы, при которых дверь будет двигаться на небольшой скорости при закрытии
Hold pulses - импульсы, при которых дверь будет двигаться на доталкивающей скорости
No pressure zone – импульсы закрытия, при которых отсутствует нажатие
Unlocking move - импульсы, при которых дверь будет двигаться на небольшой скорости в начале открытия
Emer. op. Dis/En – аварийное открытие запрещается/разрешается
Time emrg. enter – время на вступление в аварийный режим
Time emrg. open – время на аварийное открытие
I2t Dis/En - I?t защита (перегрузка) запрещается/разрешается
F max - частота (скорость) быстрого хода
F low open - частота (скорость) медленного хода при открытии
F low close - частота (скорость) медленного хода при закрытии
F hold - частота (скорость) при доталкивании
F recognition – частота (скорость) при распознавании
V start –повышение напряжения при нулевой частоте
F boost 1 – частота V boost 1
V boost 1 – повышение напряжения при частоте F boost 1
F boost 2 – частота V boost 2
V boost 2 – повышение напряжения при частоте F boost 2
F base – частота V base
V base – повышение напряжения при частоте F base
Acceleration – время на ускорение от 0 до 50Hz
Deceleration – время на замедление от 50 до 0 Hz
Menu Monitor - меню визуализации
SW version – софтверная версия частотного преобразователя
HW version – хардверная версия частотного преобразователя
Door state – состояние частотного преобразователя
- инициализация после включения напряжения
1 – дверь закрывается
2 – дверь открывается после нажатия
3 – дверь открывается
4 – процесс распознавания
