Описание 3
Характеристики 4
Подключение 4
Сервисное меню для настройки 11
Меню оператора для управления дозированием 13
Калибровка проливом 14
Точная калибровка вручную 15
Выгрузка данных, добавление ключей 17
Аварии и ошибки 23
Сетевое подтверждение 24
Описание
Универсальный контроллер, который применяется в системах дозирования жидкостей, позволяет обеспечить авторизацию пользователей и автоматически ведет журнал дозировок. Широкий набор настроек позволят гибко настроить контролер под различные требования.
Алгоритм работы: пользователь набирает нужное количество литров на клавиатуре прибора, нажимает кнопку «#», контроллер включает насос и/или электромагнитный клапан, импульсы с датчика протока поступают на контроллер, на дисплее отображается количество отгруженных литров. Когда будет отгружено нужное количество, насос и/или клапан будет отключен.
Всего контроллер имеет три уровня доступа пользователей:
- «Без авторизации».
Любой пользователь имеет доступ к функции дозирования. Ключ не требуется.
- «С авторизацией».
Только пользователи, имеющие ключ, номер которого занесен в базу ключей
контроллера, имеет доступ к функции дозирования.
- «Сетевое подтверждение».
Только пользователи, имеющие ключ, номер которого занесен в базу ключей
сервера, имеет доступ к функции дозирования. Перед каждой операцией дозирования контроллер выдает запрос к внешнему серверу, с указанием номера ключа и требуемого количества. Если подтверждение будет получено, дозирование будет запущено.
Для обеспечения авторизации пользователей применяются ключи DS1990A F5 или их аналоги.
Для задания параметров используется цифровая клавиатура, для отображения параметров служит 4 разрядный дисплей и 6 индикаторов.
Характеристики
Напряжение питания: от 180 до 260В 50Гц
Задание: от 1 до 9999 л
Дискретность задания: 0.01л - от 1 До 99,99, 0,1л от - 100 до 999,9
1л от 1000 до 9999
Релейные выходы исполнительных устройств: Количество выходов: 2 шт.
Тип выхода: э/м реле JQC-3FF
Коммутируемая нагрузка (cos Ф = 0,7): 3А 220В 50Гц, 3А 24В пост. тока Ресурс: 100 000 циклов
Входы сигнала:
- макс. Частота (вход счета): 2 кГц ток входа: 10 мА напряжение подпитки: 5В тип подключаемого датчика: Сухой контакт (датчик Холла опционально)
Интерфейс для выгрузки журнала: двухпроводной RS-485 Half Duplex
Формат выгружаемых данных: структурированный текст
Емкость журнала событий, записей: 1023
Температура окружающей среды: -25…+40С
Температура хранения: -40…+40С
Размеры (ШхВхГ), мм 80х185х55
Вес: 0,54 кг
Материал корпуса: ABS-пластик или поликарбонат, акрил
Подключение
Для подключения рекомендуется использовать многожильный кабель с напряжением изоляции от 300В, например, КСВВнг-LS 14x0,5. В случае, если исполнительные устройства рассчитаны на напряжение ниже 150В допустимо использовать многожильный сигнальный кабель с двумя силовыми жилами, имеющими изоляцию от 300В, силовые жилы использовать для подвода питания к контроллеру. Длинна провода к датчику протока должна быть как
можно меньше. На расстояниях более 5 м используйте экранированный кабель, экран подключите с одной стороны провода к клемме 1W - (общий).
Максимальная длина кабеля к датчику протока – не более 10м или до 30м если скорость следования импульсов не превысит 500 имп/с.
Инструменты и материалы:
- индикатор сетевого напряжения 220В (проверка напряжения) бокорезы (зачистка изоляции) нож (зачистка изоляции) отвертка + 4мм (разборка – сборка корпуса) отвертка – 3 мм (монтаж пружинных клемм) пинцет с загнутыми под 45 градусов концами (монтаж пружинных клемм) кабель 14х 0,5мм 300В
Предупреждение:
Отключите питание от всех устройств, которые Вы будете подключать к контроллеру.
При подключении данного устройства руководствуйтесь стандартными правилами ТБ и ПУЭ при проведении электромонтажных работ с напряжением до 1000В.
Последовательность подключения:
Подготовьте кабель – снимите общую изоляцию со стороны подключения к контролеру дозирования на 60 - 70мм. Зачистите изоляцию каждого провода на расстояние 7-9 мм
- Придерживая панель, отверните винты, которыми крепиться лицевая панель Аккуратно приподнимите панель на себя и вверх. Аккуратно отсоедините разъем клавиатуры из печатной платы, покачивая влево-вправо Отложите панель в безопасное место Заведите зачищенный провод через гермоввод Зафиксируйте гермоввод закручиванием прижимной муфты
Снизу печатной платы расположены 3 клеммника.

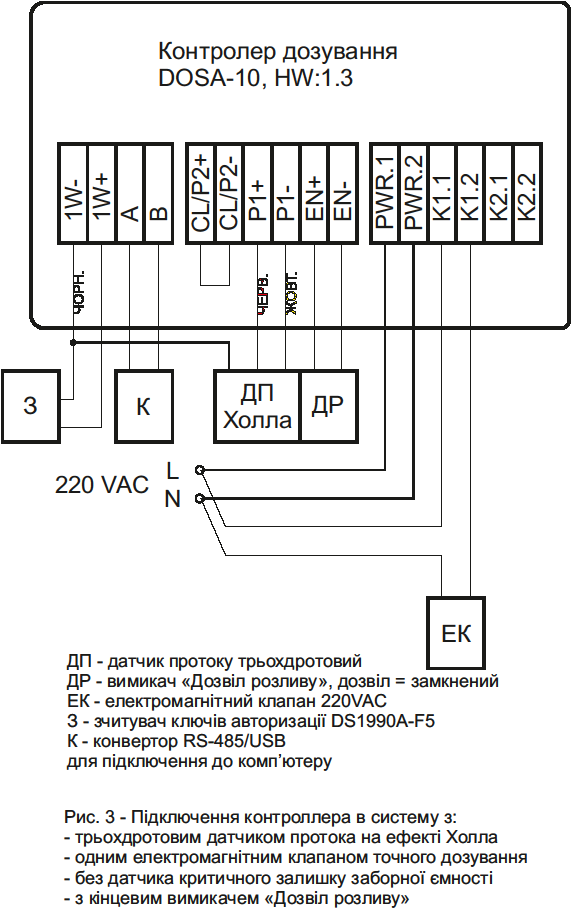

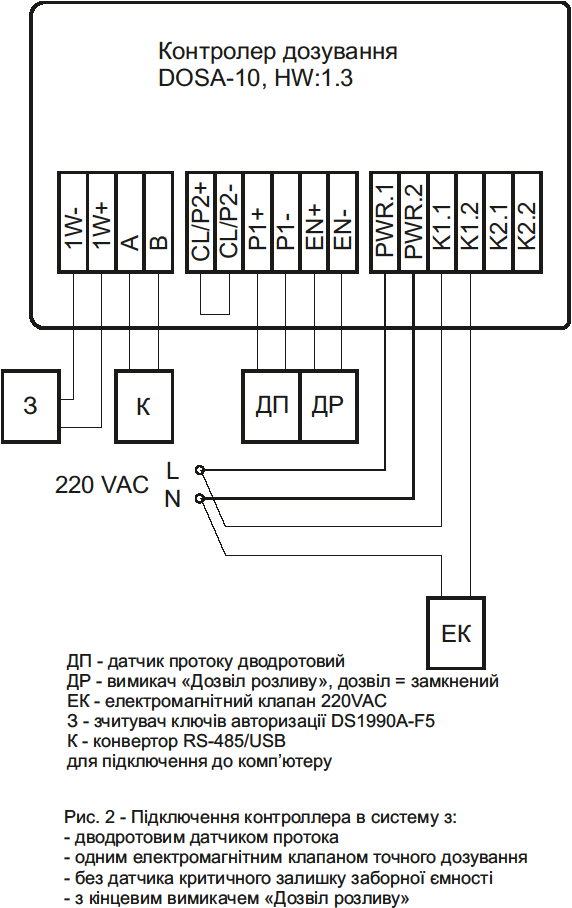

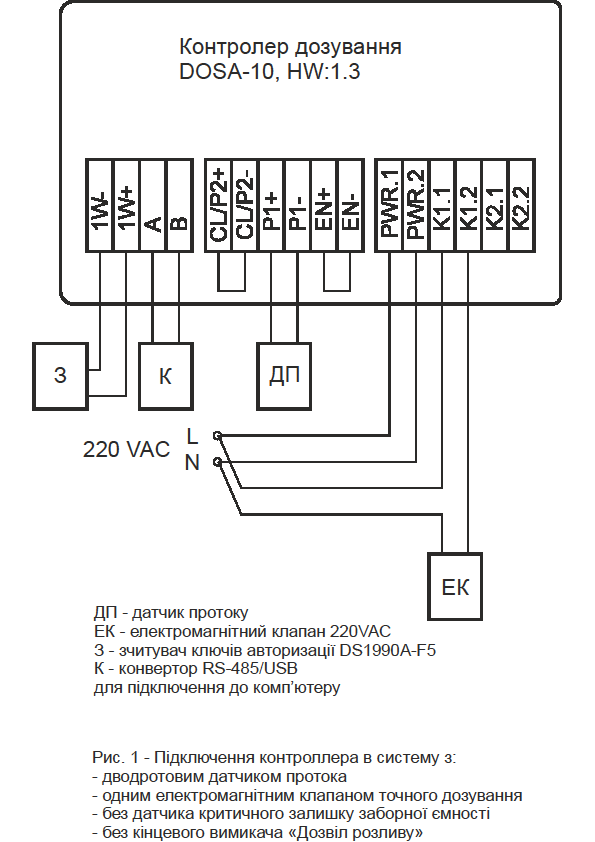

Подключите провода в такой последовательности согласно рис. 1:
Датчик аварийного уровня или выход аварийного отключения к «OVF». При размыкании выводов данного входа, дозирование останавливается. В нормальной работе эти клеммы замкнуты, если не используется аварийное отключение – поставьте перемычку в этот клеммник.
Выход «EN» (Разрешение дозирования) подключите к источнику сигнала
«Разрешение дозирования», если не используется – поставьте перемычку в этот клеммник
Подключите датчик протока. Поддерживаются следующие типы датчиков:

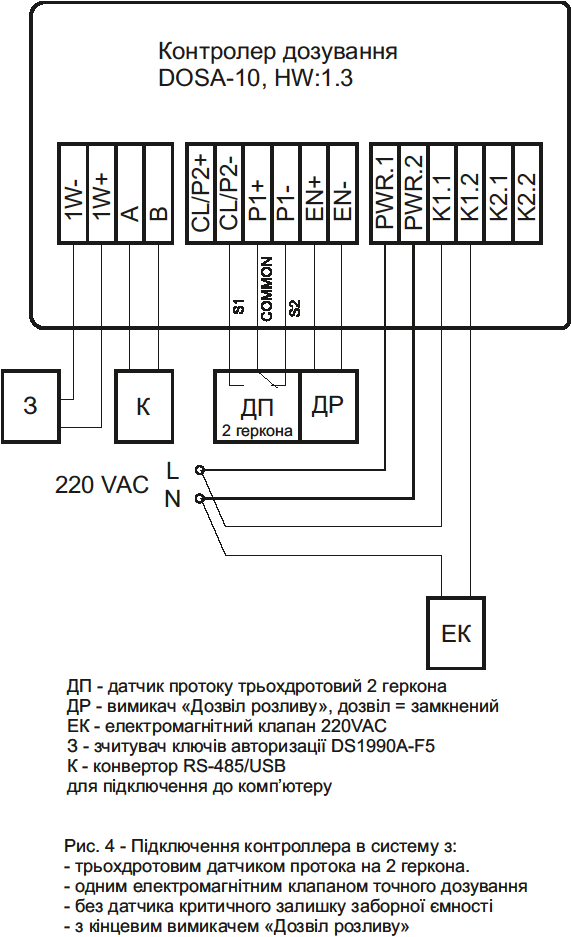

- Датчик с одним геконом двухпроводной без внешнего питания Датчик с двумя геконами трехпроводной без внешнего питания ОПЦИОНАЛЬНО: Датчик на основе эффекта Холла с проводом питания, обычно три провода – красный, желтый, черный
Сеть RS-485 (если устройство конечное в сети и скорость обмена выбрана выше 38400 бод – параллельно клеммам «А» и «В» подключите резистор 120 Ом как можно ближе к клеммнику) K1 – Выход «Точное дозирование», это реле включается последовательно с исполнительным устройством, таким как насос и/или э/м клапан.
К2 – многофункциональный выход, может быть настроен как:
- «Грубое дозирование» «Выход на внешний тотализатор 1 имп/л» «Выход на внешний тотализатор 10 имп/л»
После подключения выполните проверку соединений, если все правильно - подайте питание, контроллер покажет на дисплее индикацию загрузки, затем меню оператора. Неправильное подключение выведет контроллер из строя.
Сервисное меню для настройки
Контроллер позволяет настроить параметры, используя сервисное меню, вход в которое возможен в течении нескольких секунд после подачи питания.
Для входа в сервисное меню после подачи питания и прохождения инициализации ( на дисплее непрерывно светятся « - - - - ») дождитесь, когда на дисплее по одной слева на право начнут высвечиваться горизонтальные полоски, однократно нажмите любую клавишу, высветится запрос пароля -
«PASS», введите 4 цифры пароля (по умолчанию 0123)
На дисплее отобразиться «Fn01».
Для навигации по меню используйте клавиши «*» - отмена/назад, «#» - ввод/сохранить, «0» - вниз/-, «8» - Вверх/+.
Для выхода из сервисного меню нажмите «*» в одном из верхних меню, например Fn01.
Подождите 4 с., начнут высвечиваться полоски слева на право по одной. На экране отобразиться меню оператора.
Меню представлено такими пунктами:
Fn01 – Просмотр журнала событий на дисплее контроллера
Fn02 – Настройка минимального количества литров для дозировки Fn03 – Настройка максимального количества литров для дозировки Fn04 – Количество импульсов на литр
Fn05 – Тип подключенного датчика: «1PH» = 2-хпроводной, «2PH» = 3 проводной с двумя герконами
Fn06 – Количество оставшихся для дозировки литров, при котором включается
«Точная» дозировка
Fn07 – Четность передачи данных в сети: «nOnE» - без бита четности, «Odd» нечет, «EvEn» чет.
Fn08 – Битрейт в сети RS-485 в кбит/с.
Fn09 – Длительность звукового сигнала оповещения Fn10 – Меню калибровки датчика протока
Fn11 – Минуты Fn12 – Часы Fn13 – Дата Fn14 – Месяц Fn15 – Год
Fn16 – Количество импульсов, которые датчик протока пропускает в начале пролива из-за своей инертности. Контроллер самостоятельно добавит это количество импульсов при раскрутке датчика для компенсации полученного значения.
Fn17 – не используется
Fn18 – Счетчик общего количества отдозированных литров (тотализатор) за все время или за время после сброса.
Fn19 – Зацикливание журнала отгрузок («LOOP» = Включено, «FinL» = Выключено)
Fn20 – задание пароля сервисного меню. Осторожно! Сбросить пароль можно только в сервисном центре.
Fn21 – Длительность фильтрации дребезга датчика, параметр задается в миллисекундах.
Fn22 – Режим выхода K2:
- «0» – отключен «1» - выход грубого дозирования «2» - выход импульсов на внешний тотализатор 1 имп/л. «3» - выход импульсов на внешний тотализатор 10 имп/л.
Fn23 – период следования импульсов на внешний тотализатор Fn24 –«1» авторизация вкл, «0» - авторизация выкл.
Fn25 –«1» сетевое подтверждение вкл., «0» - сетевое подтверждение выкл. Fn26 – время между дозировками в серии, параметр задается в секундах, отсчет времени начинается после того, как был замкнут «EN».
Fn27 – режим работы «ОДИНОЧНОЕ ДОЗИРОВАНИЕ», параметр = «1» или
«КОНВЕЕР» параметр = 0 или от 2 до N.
Если требуется бесконечное дозирование – настройте параметр как «0», если Значения от 2 до N используйте для задания количества разливов в одной серии.
Меню оператора для управления дозированием
Алгоритм работы меню оператора будет отличаться в зависимости от того, какой режим выбран в сервисном меню Fn24, Fn25, Fn26.
Возможны следующие комбинации настроек:
- Без авторизации и без сетевого подтверждения С авторизацией без сетевого подтверждения С авторизацией, с сетевым подтверждением Без авторизации с сетевым подтверждением Без авторизации и без сетевого подтверждения в режиме «Конвейер»
Задача задания
Исходные условия:
Режим «ОДИНОЧНОЕ ДОЗИРОВАНИЕ»
Контроллер находиться в режиме, когда никакие другие дозировки не выполняются, нет аварий, вход «EN» замкнут, нет активных сетевых запросов.
- Если включена авторизация, поднесите разрешенный ключ к считывателю, иначе пропустите этот пункт. Наберите требуемое количество литров на клавиатуре, для отделения дробной части от целой однократно нажмите «*», при ошибке – нажмите
«*» второй раз и наберите значение заново.
- Нажмите «#», если включено сетевое подтверждение, ожидаем подтверждение от сервера, далее запустится исполнительное устройство. В конце дозировки исполнительное устройство отключиться, в журнал произойдет запись о выполнении задания, если сетевое подтверждение включено – на сервер будет отправлен отчет об операции. Для приостановки дозирования нажмите «*», запись в журнал будет произведена со статусом ручной остановки. Для возобновления дозирования нажмите «#». Для полной отмены дозирования приостановите дозирование, нажав
«*», затем нажмите «*» повторно.
Режим «КОНВЕЕР»
- Замкните контакты «EN», они могут быть подключены к концевому выключателю, который замыкается, если тара установлена под
дозировочный клапан, если концевые выключатели не предусмотрены – замкните контакты «EN» перемычкой.
- Наберите на клавиатуре значения в литрах, которое надо будет дозировать. Количество задается одно для всей серии. Нажмите «#», ожидаем время между дозировками, далее запустится исполнительное устройство. В конце дозировки исполнительное устройство отключиться, в журнал произойдет запись о выполнении задания. EN должен быть замкнут, пока идет дозирование, иначе произойдет приостановка, возобновление – вручную с панели нажатием
«#».
- Для приостановки дозирования нажмите «*». Запись в журнал будет произведена со статусом ручной остановки. Для возобновления дозирования нажмите «#».
Для полной отмены дозирования приостановите дозирование, нажав «*», отобразится «PAUS» затем нажмите «*» повторно, отобразится «0».
Калибровка проливом
Для запуска калибровки нужна мерная емкость от 3 до 100 литров и готовность залить в эту емкость некоторый объем жидкости. Надежно закрепите мерную емкость и не допускайте разлива жидкости мимо мерной емкости во время пролива.
Зайдите меню Fn10, высветится CAL. Нажмите в этом меню «#», включиться исполнительное устройство точной дозировки (насос и/или клапан), надпись сменится на CAL-, начнется пролив.
После того, как в мерную емкость набралось от 2 до 99 л, нажмите «*» для остановки пролива. Измеряйте набранное количество жидкости точным способом. С помощью кнопок «2» и «8» задайте количество литров, которое по факту было набрано в мерную емкость, нажмите «#».
Калибровка может закончиться ошибкой, если количество импульсов на литр объема менее 4 (Err2) или более 4999(Err3). Для более точной настройки после калибровки проливом выполните ручную калибровку.
Точная калибровка вручную
Ручную калибровку обычно выполняют после калибровки проливом для более точной настройки т. к. калибровка проливом не влияет на значение компенсации раскрутки датчика в Fn16. Первая калибровка Fn16 может занять много времени (2-3 часа). Калибровку в Fn16 можно не выполнять, если объемы дозирования более 10л и достаточно точности в 2-3%. Точная калибровка позволяет получить точность разлива до 0,5%.
Точную калибровку выполняют в случае замены датчика протока, насоса, параметров жидкости, трубопровода или давления в контуре «БАЙПАС» и при ухудшении точности датчика.
Важно, чтобы давление в системе было постоянным, в жидкости отсутствовали включения, такие как пузырьки воздуха или механические примеси. Жидкость должна иметь одинаковую плотность, текучесть, вязкость, температуру.
Для достижения высокой точности желательно, чтобы насос работал постоянно по схеме «БАЙПАС» а контроллер управлял только дозирующим клапаном, который установлен как можно ближе к выходу.
На данном этапе необходимо добиться точного дозирования 2 л, путем коррекции значения в Fn04.
Для точной настройки дополнительно требуется настроить Fn16.
В меню Fn16 задается количество импульсов, которые счетчик «не досчитывает» при начале пролива, т. к. его ротор – механическая часть и имеет инерцию, поэтому контроллер сам постепенно добавляет это количество импульсов к полученному в начале пролива.
Значение в Fn16 задается в импульсах.
Ниже приведен график, на котором показан реальный и переданный датчиком объем:
Для расчета количества импульсов, которое необходимо внести в Fn16 выполняют два пролива различного объема ИЗ МЕНЮ ОПЕРАТОРА а не из сервисного меню калибровки (например, один – 2 л, второй 10 л). Проверяют реальное количество отгруженного объема.
Если наблюдается перелив на малом объеме и недолив на большом, необходимо увеличить значение Fn16.
Если наблюдается недолив на малом объеме и перелив на большом, необходимо уменьшить значение Fn16.
Постепенным изменением параметра в Fn16 добиваются точной дозировки.
Обычно значение в Fn16 устанавливается в районе 15..50 импульсов.
Выгрузка данных, добавление ключей
Потребуется компьютер с установленным терминалом, подключённым переходником RS-485/USB.
Настройка контроллера
Подключите контролер дозирования (питание и интерфейс RS-485). Дождитесь, пока будет от ображено меню оператора.
Настройка компьютера
Для сопряжения DOSA-10W с ПК рекомендуется терминал из состава IDE CVAVR (HP Infotech). Для работы в сети колнтроллер и терминал должны иметь одинаковые сетевые настройки (Скорость обмена, четность):

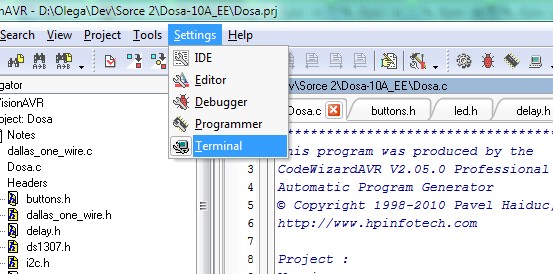

Откройте окно настроек терминала: нажмите Settings -> Terminal

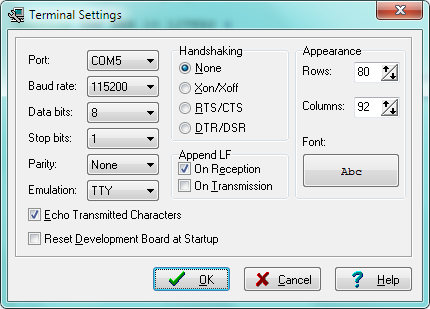

Настройте параметры для требуемого порта, как показано ниже (*параметр Port может отличаться):
Параметры обмена настраиваются также в сервисном меню контроллера DOSA - 10W, по умолчанию 115200 бит/с 8N1 без контроля четности (Fn07 – Чет = EvEn, Нечет = Odd, Без бита четности = nOnE., Fn08 – битрейт в кбит/с)
Нажмите «ОК».

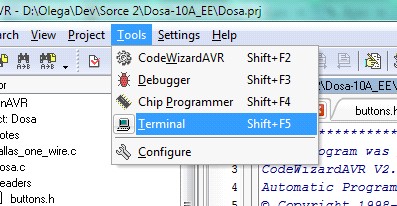

Откройте терминал: нажмите Tools -> Terminal

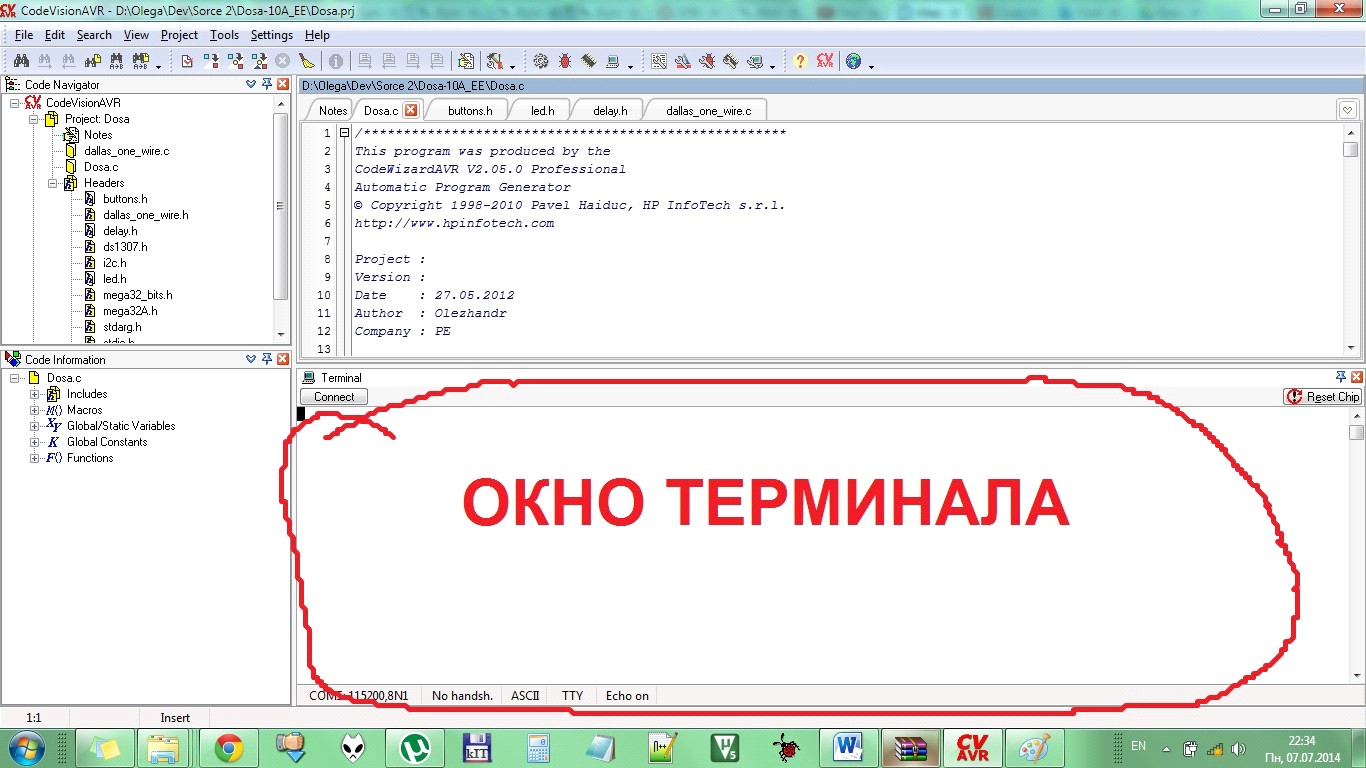

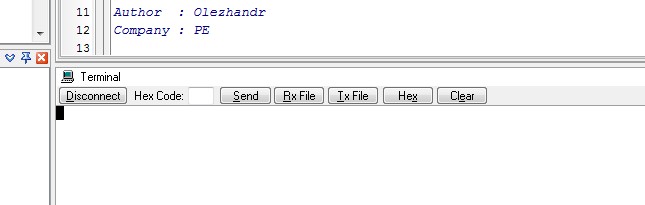

Подключитесь к порту. Появится окно терминала, в нем нажмите "Connect", в случае успешного подключения отобразятся дополнительные кнопки терминала
Для запуска связи с контроллером щелкните в поле терминала и наберите без ошибок на клавиатуре «сlion», в ответ придет сообщение «DOSA-10W>», это
сообщение является признаком успешного подключения, можно приступить к набору команд.
Получение справки по командам: Введите в терминал символ «?» (без кавычек) и подтвердите нажатием клавиши «Enter». В ответе будет содержаться список доступных команд с описанием.
Доступные команды CLI
Чтобы выполнить операцию, наберите команду и подтвердите нажатием
«ENTER» в терминале.
В терминале не работают клавиши «Backspace» и прочие удобства для редактирования, старайтесь вводить команды с первого раза без ошибок.
В случае ввода неверной команды – будет выдано сообщение об ошибке, затем повторите вод правильно.
Команда | Описание | Примечание |
view info | Выводит информацию о текущей версии ПО и доп. параметры | |
view log | Выводит журнал операций по отгрузкам | Чтобы принять журнал в файл, нажмите «Rx File» в терминале перед выполнением данной команды, по завершению выполнения нажмите «Rx Stop» |
view keys | Выводит базу ключей | Чтобы принять базу ключей в файл, нажмите «Rx File» в терминале перед выполнением данной команды, по завершению выполнения нажмите «Rx Stop». Ключи вида FFFFFFFFFFFFFFFF – |
свободное место | ||
clean log, clean log - f | Очистка журнала операций отгрузки Очистка журнала операций отгрузки с обнулением счетчика total и ID | Будьте осторожны, дополнительное подтверждение не требуется. Операция выполняется длительное время. |
clean keys | Полная очистка базы ключей | Будьте осторожны, дополнительное подтверждение не требуется |
import keys | Команда добавляет до 4 ключей с PIN пользователей в базу данных за раз. После ввода команды должно появиться сообщение «Ready to receive file», что означает, что контроллер готов принять файл с ключами. Нажмите в терминале Tx File и укажите, какой файл необходимо отправить. После отправки файла контроллер выдаст отчет о сохранении каждого ключа | Если требуется записать более 4 ключей, разбейте задачу на несколько запросов, выполните следующий запрос после окончания предидущего. Ключ может содержать цифры и заглавные буквы A, B, C,D, E, F., после ключа – символ «пробел» и четыре цифры PIN кода. Если эти цифры равны 0, PIN для данного ключа спрашиваться не будет. Перед номером ключа в файле должен содержаться символ перехода на след. Строку (вставляется при нажатии клавиши ENTER) |
? | Вывод краткой справки о доступных командах | Будьте осторожны, доп. Подтверждение не требуется |
clion | Включает в контроллере возможность | Эта команда отправляется контроллеру один раз в |
принимать все остальные сообщения по RS-485. (Command Line Interface ON) | начале сеанса связи, блокирует попытки дозирования на время сеанса связи. В конце сеанса связи нужно отправить clioff | |
clioff | Отключает в контроллере возможность принимать все остальные сообщения по RS-485. (Command Line Interface OFF) | Команда отправляется после окончания сеанса работы по RS-485. При получении этой команды контроллер возвращается в меню оператора и ожидает ввода заданий дозирования. |
Аварии и ошибки
Начертание на дисплее | Описание сообщения | Действия для устранения ошибки |
OUF | В случае срабатывания датчика критического уровня процесс дозирования будет остановлен | Устранить причину срабатывания датчика критического уровня |
Err2, Err3 | Калибровка может закончиться ошибкой, если после неё окажется, что на 1 литр приходилось менее 4 импульсов счетчика На экране появиться «Err2», если более 420 - «Err3». | |
Lbat | При подаче питания устройство может выдать сообщение «LbAt», что говорит о неправильной дате/времени | Замените батарейку, перезагрузить контроллер, зайти в сервисное меню и задать время и дату в Fn11…15 |
LOGF | Сообщение «LOGF» выводится в случае, когда журнал полностью заполнен. | Требуется очистить журнал событий. Зайти в сервисное меню и выгрузить журнал (не обязательно) (Fn17), затем очистить его (команда clean log) |
NoEn | Нет сигнала разрешения дозирования. | Для запуска/продолжения дозирования обеспечьте наличие сигнала «Разрешение дозирования». |
-no- | Нет такого ключа или запрет выдачи для данного пользователя | Если выбран режим с авторизацией пользователей (Fn24 = 1), При отсутствии ключа в базе ключей контроллера или получен отказ от сервера на эту операцию. |
В случае задания количества литров, меньшего или большего, чем возможно отдозировать, задание будет отклонено.
В случае отключения питания контроллера в момент дозирования, данные об отдозированном количестве литров в журнал занесены не будут
Сетевое подтверждение
Режим работы контролера «Сетевое подтверждение» позволяет внешнему устройству «Сервер» вести свой журнал операций и принимать решение о возможности отгрузки жидкости по каждому конкретному ключу в реальном времени.
Ключи изначально должны быть записаны в память контроллера, т. к. при считывании ключа пользователь должен ввести PIN код, соответствующий данному ключу. Чтобы не усложнять процесс сетевого подтверждения, контроллер передает серверу только те запросы, которые прошли авторизацию в самом контроллере. Имеется возможность отключить PIN код для заранее определенных ключей.
Алгоритм работы в режиме сетевой авторизации следующий:
Контроллер запрашивает у сервера разрешение на выполнение операции дозирования при запросе от пользователя:
key 3C000012FAFF340356 request 180.0L 15C1
сервер, в зависимости от своих настроек, отправляет либо подтверждение
«ack» + байт 0x0D либо отмену «no» + байт 0x0D:
ack
Контроллер, получив ответ, либо отменяет операцию, либо начинает дозирование в зависимости от принятого ответа.
В конце операции дозирования будет отправлен отчет об операции вида:
00000112 key 3C000012FAFF340301 03 178.4L 5FA1
В случае прерывания процесса дозирования пользователем, контролер отправит фактически отдозированное количество до момента остановки дозирования, статус операции будет рамен 07.
