Сигнализаторы уровня ультразвуковые РИЗУР-900
КОД ЗАКАЗА**
РИЗУР-901 | одна точка срабатывания |
РИЗУР-901В | одна точка срабатывания (чувствительный элемент в виде вилки) |
РИЗУР-902 | Две точки срабатывания |
РИЗУР-903 | три точки срабатывания |
РИЗУР-904 | четыре точки срабатывания |
РИЗУР-905 | Пять точек срабатывания (вых. сигнал только токовая петля 4…20мА или RS485 ) |
РИЗУР-906 | Шесть точек срабатывания (вых. сигнал только токовая петля 4…20мА или RS485 ) |
РИЗУР-907 | Семь точек срабатывания (вых. сигнал только токовая петля 4…20мА или RS485 ) |
РИЗУР-908 | Восемь точек срабатывания (вых. сигнал только токовая петля 4…20мА или RS485 ) |
Материал зонда
0 | Нерж. сталь 12х18н10т |
х | спец. материал по заказу (указывается письменно вне кода заказа) |
Присоединение к процессу
0 | Резьбовое - штуцер М20*1,5 |
1 | Резьбовое - штуцер G3/4 |
3 | Резбовое - накидная гайка G3/4 |
4 | Резьбовое - накидная гайка М30х2 |
5 | Спец. присоединение к процессу - резьбовое, фланцевое, под приварку и др. (указывается письменно вне кода заказа) |
Кабельный ввод*
Д | Одно отверстие под кабельный ввод 3/4", без кабельного ввода * |
М | Одно отверстие под кабельный ввод М20х1,5, без кабельного ввода* |
ДД | два отверстие под кабельный ввод 3/4", без кабельного ввода* |
ММ | два отверстие под кабельный ввод М20х1,5, без кабельного ввода* |
Длина зонда, L. от 01.01.01 мм
хххх указать необходимую длину чувствительного элемента в мм в многоточечном исполнении указать точки срабатывании L1/L2/L3/…./L8
Вид взрывозащиты прибора
Н | Без средств взрывозащиты |
Д | Взрывонепроницаемая оболочка |
И | Искробезопасная цепь (подключение через барьер искрозащиты) |
Выходной сигнал
0 | Сухой контакт (перекидной) |
1 | 4…20 мА двухпроводная система |
2 | 4…20 мА трехпроводная ситема |
3 | RS485 Modbus RTU |
Х | Спец. выходной сигнал |
Напряжение питания
С | 18…32 В пост. тока |
Х | Спец. исполнение |
РИЗУР-902 - 0 - 1 - Д - 1000 - 900/100 И - 1 пример заказа - двухточечный
- В стандарте прибор выпускается, с временной задержкой срабатывания 2 сек.
(по заказу от 0,1 до 10 сек) В случае необходимости указать задержку в данном диапазоне

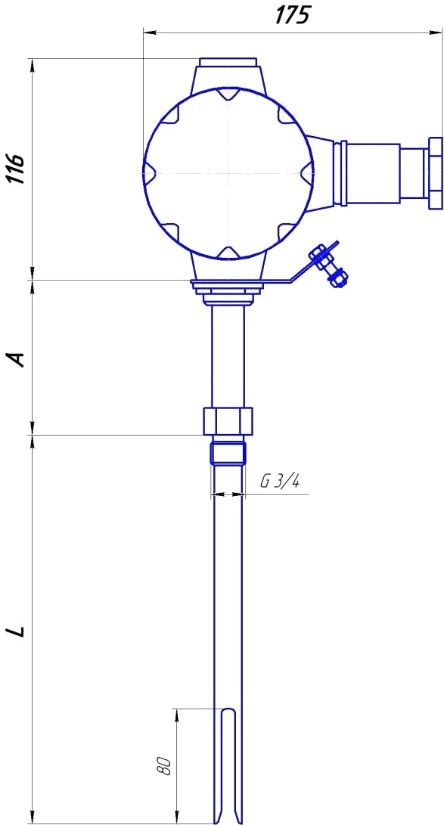

- А = 60 мм стандарт (увеличение по заказу в высокотемпературных версиях или по требованию)
*Кабельный ввод подбирается отдельно, указывается вне кода заказа письменно.
**Одновременно с кодом заказа необходимо выслать опросный лист (без опросного листа заказы не принимаются)
ОПРОСНЫЙ ЛИСТ
Для подбора ультразвукового сигнализатора уровня серии РИЗУР-900
Наименование организации |
Контактное лицо |
Контактные данные, тел., e-mail |
Температура контролируемой среды |
Давление контролируемой среды |
Наименование среды |
Температура окружающей среды |
Вид взрывозащиты:
|
Выходной сигнал:
|
Длина чувствительного элемента до 4000 мм |
Количество точек срабатывания и их расположение: от 1 до 8 точек L1/L2/L3/L4/L5/L6/L7/L8 в одноточечном исполнении не указывается(указывается только длина чувствитеьного элемента) |
Дополнительная комплектация
|
Указать характеристики подводящего кабеля или модель кабельного ввода |
