Двуканальная разнесенная беспроводная система ФАПЧ

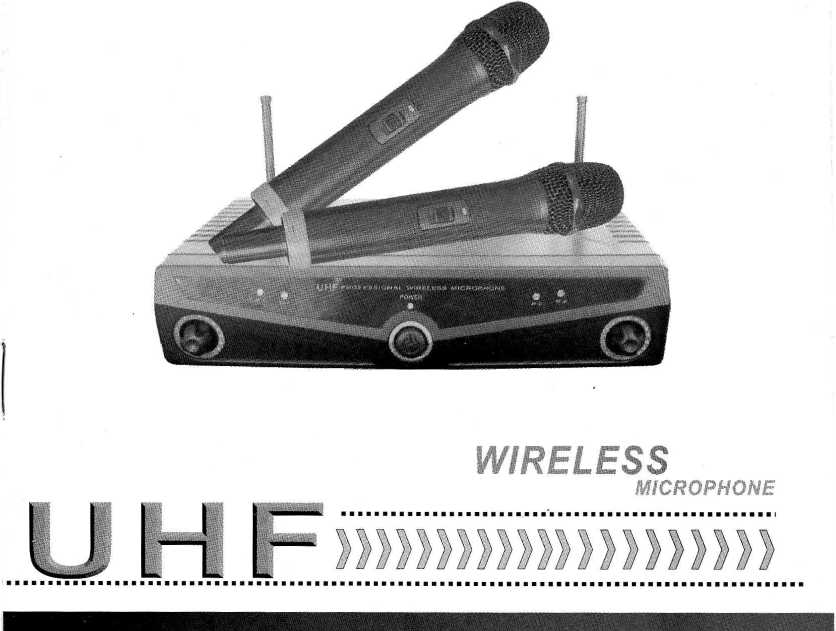

ДВУКАНАЛЬНАЯ РАЗНЕСЕННАЯ БЕСПРОВОДНАЯ СИСТЕМА ФАПЧ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРОФЕССИОНАЛЬНЫЙ

БЕСПРОВОДНОЙ

       МИКРОФОН

УВЧ-диапазон

IU-2071

Особенности

Настольный ресивер, усовершенствованное подавление шума, высокое соотношение сигнал/шум Настольный ресивер имеет балансный и небалансный аудиовыходы. Практические нулевой уровень шума в режиме ожидания. Широкий диапазон АЧХ и низкое искажение. НЕ влияет на переключение ресивера, обеспечивает безопасность системы оконечного усилителя и колонок. Информативные сигналы состояния работы, подсвечивающийся дисплей, цифровой микрофон. Большое рабочее расстояние. Более 30 м в идеальных и 20 м в сложных условиях. Работа с двумя каналами, что позволяет использовать два микрофона параллельно без наложения сигналов. Современный аудио-компандер обеспечивает высокое качество тона.

Ресивер

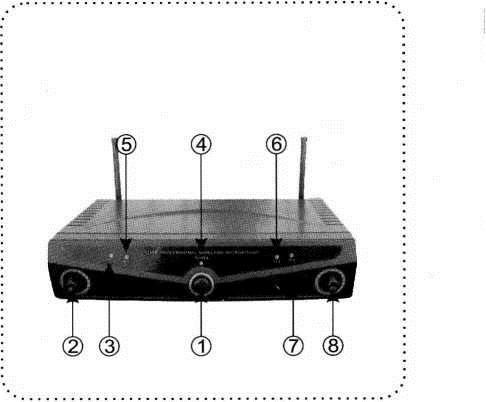

Передняя панель

1. Кнопка включения

2. Регулятор громкости П. канала

3. Индикатор сигнала AF П. канала

4. Индикатор питания

5. Индикатора сигнала RF П. канала

6. Индикатор сигнала AF Л. канала

7. Индикатора сигнала RF Л. канала

8. Регулятор громкости Л. канала

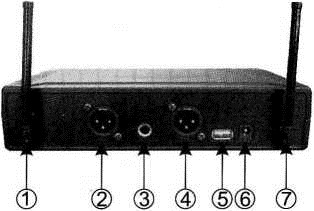

Задняя панель

1. канала

2. Балансный аудио выход П. канала

3. Микшированный небалансный выход TRS ? (Jack);

4. Балансный аудио выход Л. канала

5. USB вход (опционально)

6. Разъем питания

7.  канала

Микрофон

Микрофон

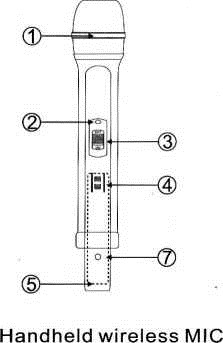

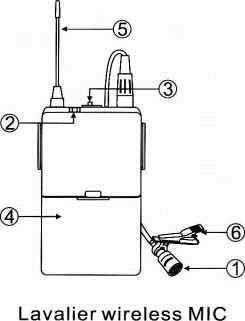

Ручной беспроводной микрофон         Миниатюрный микрофон

1. Картриджный модуль        4. Крышка батареи

2. Индикатор состояния        5. Передающая антенна

3. Выключатель        6.Клипса

7. Вход для зарядного устройства (опционально)

Примечание: если индикатор состояния загорается красным - батарея разряжена, зеленым - батарея заряжена, когда же индикатор не загорается – то в данный момент микрофон выключен.

Принцип работы:

Вставьте батарею. Включите микрофон, переведите выключатель в положение ON. Выключите микрофон, переведите выключатель в положение OFF. Если вы не собираетесь использовать микрофон в течение длительного периода времени, выключите микрофон и выньте батарею во избежание ухудшения батареи и повреждения его деталей. Зарядите батареи от USB кабеля, путем подключения к задней панели ресивера или компьютера, если наблюдается низкий заряд.

Ресивер

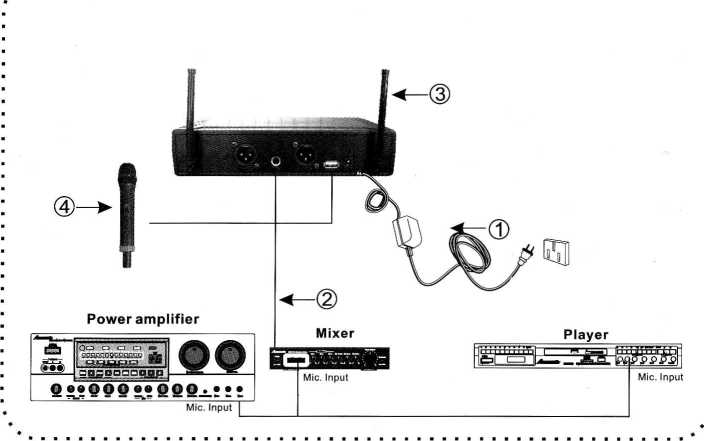

Подключение

t

1. Подключите БЛОК ПИТАНИЯ к разъему питания ресивера 110В/230В, затем вставьте вилку БЛОКА ПИТАНИЯ в РОЗЕТКУ.

2.Подключите один конец соединительного кабеля 1/4 к НЕБАЛАНСНОМУ АУДИО ВЫХОДУ (MIX) ресивера, а другой конец к входу микрофона караоке микшера, караоке проигрывателя или караоке усилителя. Если вы используете БАЛАНСНЫЙ АУДИО ВЫХОД, пользуйтесь кабелем XLR - XLR или подсоедините кабель XLR к соединительному кабелю 1/4.

3. Откройте ручку микрофона / крышку батареи, проверьте ее наличие. Если она отсутствует, установите батарею в микрофон минусовыми и плюсовыми клеммами в соответствующие позиции. Закройте ручку микрофона / крышку батареи.

4. Подключите микрофон USB кабелем, когда остается низкий уровень заряда батареи. Зарядка батареи должна проводиться до тех пор, пока индикатор состояния не загорится зеленым.

Параметры

Ресивер

Диапазон частот волн передачи	УВЧ 600-815МГц
Режим колебаний	Кварцевый с фиксированной частотой
Стабильность волн передачи	10ИМ
Чувствительность	-105дБ @ sinad=12 дБ
Отношение сигнал-шум	>105дБ
ПКГГИ	<0.5% @ 1 кГц
Подавление помех от зеркального канала	85 дБ обычное
Подавление ложных сигналов	75 дБ обычное
Частотная характеристика	40Гц~18кГц
Рабочее расстояние	200 футов
Схема бесшумной настройки	схема двойного шумоподавления
Выходное сопротивление AF	2.2Выт
Макс. выходной уровень	Балансный : 0-400мВ,  небалансный : 0-200мВ
Дисплей	LED
Питание	Внешнее питание, 0,35A, 12-18В постоянного тока
Выходной соединитель	2 XLR  Балансный вход Небалансный вход TRs6,35мм
Размеры (м/м)	205(Ш) X 142(В) X 45(Д)
Вес (кг)	0,87

Микрофон
Мощность микрофона	30 мВт
Паразитное излучение	<40 дБ (с носителем)
Дисплей	LED
Напряжение батареи	1.5ВX2
Время работы от батареи	8 часов

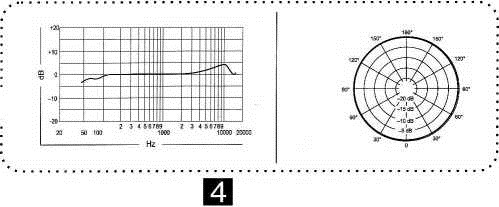

Частотная характеристика

Неисправность	Возможная причина	Решение
Ресивер Нет звука; нет световых сигналов	•Выключатель в положении OFF •Блок питания не подключен •Плохое соединение с блоком питания	Переведите выключатель в положение ON Подключите блок питания Проверьте целостность соединения с блоком питания. Проверьте вход ресивера и вилку блока питания
Микрофон Нет звука; есть световые сигналы	•Микрофон вне диапазона Микрофон выключен Низкая громкость микрофона Батареи микрофона установлены неправильно Ресивер не подключен к усилителю, микшеру или караоке проигрывателю	•Используйте микрофон в рабочем диапазоне •Включите микрофон •Увеличьте громкость микрофона •Переустановите микрофон.  Убедитесь, что аккумулятор установлен правильно • Подключите кабель 14 к 14 кабель от ресивера к входу микрофона (микшера, плеера и т. п.)
Искаженный звук; отзвук	• Два микрофона на слишком близком расстоянии друг от друга Низкий заряд батареи Слишком высокая громкость микрофона Искажение от электрических волн	•Удалите микрофоны на большее расстояние •Переустановите микрофоны • Уменьшите громкость микрофона • Уберите ресивер подальше от электроприборов

Устранение неисправностей

Устранение неисправностей

Комплектация
