Бетонные комплектные трансформаторные подстанции (БКТП).

Общие сведения и область применения

Бетонные комплектные трансформаторные подстанции блочного типа (БКТПБ) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока напряжением до 10кВ частотой 50 Гц. Они применяются для электроснабжения городов, предприятий нефтегазовой отрасли, промышленных предприятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки.

В подстанции могут быть установлены как маслонаполненные, так и сухие трансформаторы мощностью до 2500 кВА включительно.

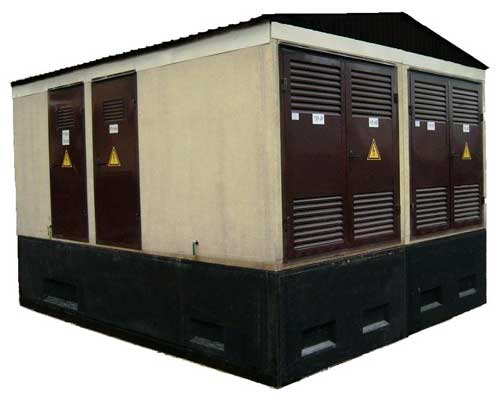

Конструктивно подстанция состоит из объемного кабельного полуэтажа, являющегося одновременно фундаментом БКТПБ, и железобетонного корпуса с утепленным потолком и подъемной крыши из профнастила.

Условия эксплуатации

КТП предназначены для работы в следующих условиях:

Высота над уровнем моря - до 1000 м (допускается эксплуатация на высоте более 1000 м, но при этом следует руководствоваться указаниями ГОСТ 15150-69, ГОСТ 8024-90, ГОСТ 1516.3-96 и ГОСТ 12434-83). Имеется опыт установки БКТП на высоте до 3500 м. Температура окружающего воздуха - от -45 °С до +55 °С исполнения У1 и от -60 °С до +55 °С исполнения УХЛ1 Предельно допустимая температура внутри блоков РУВН и РУНН при вводе оборудования в эксплуатацию - минус 25 °С. Тип атмосферы - II (промышленная) по ГОСТ 15150-69 Климатические районы по ветру и гололёду - I-III, по снеговой нагрузке - I-IV

Основные параметры и технические характеристики

Таблица 1. Основные параметры и технические характеристики.

Наименование параметра	Значение параметра
РУВН
Номинальное напряжение, кВ	6 (10)
Номинальный ток сборных шин, А	400; 630; 1000
Ток электродинамической стойкости, кА	41; 51
Ток термической стойкости (время протекания 3 сек), кА	16; 20
РУНН
Номинальное напряжение, кВ	0,4
Номинальный ток сборных шин, А	630; 1000; 1600; 2000; 2500; 3150; 4000
Ток электродинамической стойкости, кА	до 51
Номинальный ток отходящих линий, А	до 2500
Трансформаторы
Номинальная мощность силового трансформатора, кВА	до 2500
Количество силовых трансформаторов	от 1 до 6
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1, УХЛ1

Таблица 2. Типовые размеры блоков и приямков.

Тип блока	Ширина, мм	Длина, мм	Высота, мм	Масса, т
Блок РУВН	2500	5000(6000)	2560	11(13)-15(18)
Блок силовых трансформаторов	2500	5000(6000)	2560	11(13)
Блок РУНН	2500	5000(6000)	2560	11(13)-15(18)
Цоколь	2500	5000(6000)	900	6.5(7.8)

По требованию Заказчика могут изготавливаться блоки с другими габаритным размерами.

Конструкция БКТПБ

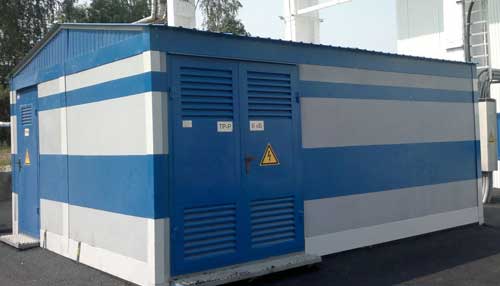

БКТПБ представляет собой одноэтажное здание, состоящее из железобетонных блоков транспортного габарита, в которых располагаются оборудование РУВН, РУНН и трансформаторы. Блоки изготавливаются из высокопрочного железобетона со следующими характеристиками:

класс бетона по прочности на сжатие - В22,5 (400 кгс/см2); марка бетона по морозостойкости - F100; водонепроницаемость - W4

Конструктивно подстанция состоит из объемного кабельного полуэтажа, являющегося одновременно фундаментом БКТПБ, и железобетонного корпуса с утепленным потолком и подъемной крыши из профнастила.

Трансформаторные ворота и двери изготавливаются их холоднокатаной стали толщиной 2,5мм, окраска - порошковая эмаль (цвет по требованию заказчика).

Ввод и вывод кабеля производится через асбестоцементные трубы, прокладываемые через специальные проемы в стенках фундамента.

Для прохода в кабельный полуэтаж в полу блоков имеются проемы, закрытые металлическими люками.

Для поддержания заданной температуры воздуха блоки РУВН и РУНН укомплектованы электроконвекторами мощностью от 1 кВт, которые могут работать как в ручном, так и в автоматическом режимах. Управление обогревом осуществляется из ящика собственных нужд (ЯСН), установленного в РУНН.

Вентиляция в блоках - естественная, осуществляется через жалюзийные решетки, установленные на дверях и воротах подстанции.

В подстанции предусмотрено внутреннее освещение класса защиты 2. Управление освещением осуществляется клавишными выключателями, установленными у входа в помещение РУ.

Блоки РУВН и РУНН поставляются в полной заводской готовности, трансформаторный блок - без трансформаторов.

Подключение силовых трансформаторов со стороны ВН выполняется кабелем из сшитого полиэтилена.

Со стороны НН жесткой ошиновкой из меди или алюминия.

В блоке РУВН могут быть устанавлены камеры КСО или шкафы КРУ ВМ-1. В блоке РУНН - панели распределительных щитов типа ЩО-70 или ЩО-НКУ, ШНН.

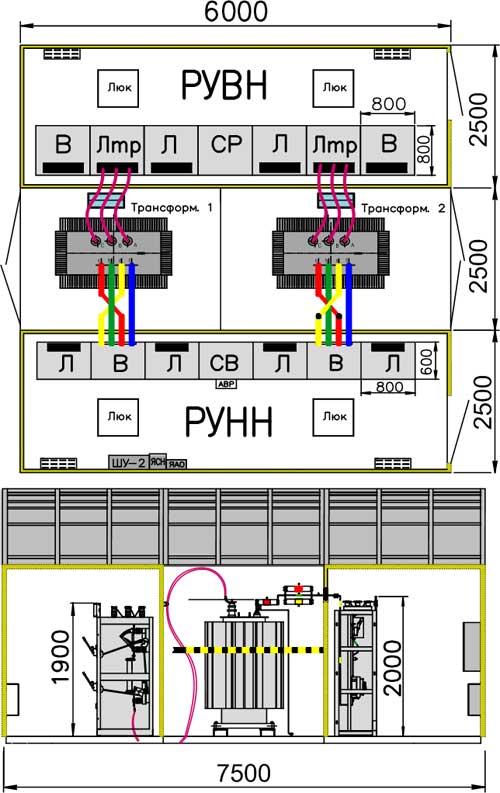

В зависимости от оборудования, устанавливаемого в подстанции, меняется компоновка подстанции количество и габариты блоков, а также количество трансформаторов.

На основе блоков РУВН возможно строительство распределительных пунктов блочного типа (РП).

Безопасность обслуживания подстанции обеспечивается внутренним контуром заземления, который проложен внутри каждого из блоков. К нему подсоединены все элементы, которые могут оказаться под напряжением.

По желанию заказчика в КТПБ может быть установлено дополнительное оборудование, предусмотренное в проекте:

устройства автоматического ввода резерва (АВР) на стороне высокого и/или низкого напряжения; шкафы учёта электрической энергии; источники бесперебойного питания; устройства компенсации реактивной мощности; пожарная и охранная сигнализации; кессоны для сбора масла трансформаторов; первичные средства пожаротушения; средства защиты; системы принудительной вентиляции и кондиционирования; водосливные трубы и цокольные отливы.
