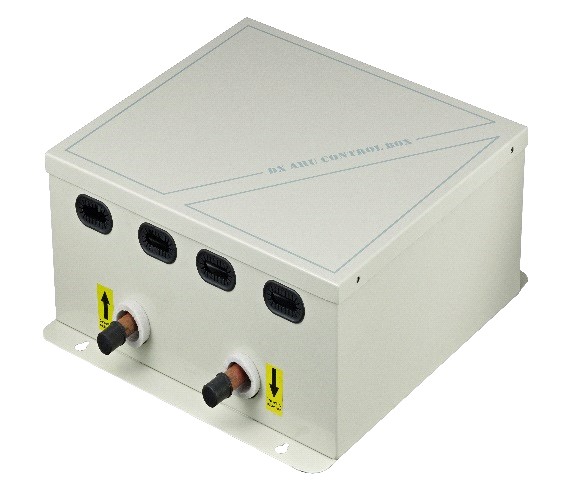

DX-AHU Блок управления ЦВК
14, 28, 56 кВт - AHU комплект 01-1, AHU комплект 02-1, AHU комплект 03-1
- Плата для монтажа легко устанавливается и обслуживается. Может использоваться для подключения наружных блоков с регулируемым расходом хладагента с блоком управления DX-AHU или внутренних блоков других торговых марок, но не может использоваться для подключения систем регенерации тепла. Конструкция из листового металла. Встроенный электронный расширительный клапан. Одна главная плата управления. Подключение датчика температуры на входе во внутренний испаритель T2C. С функцией обратной связи при неисправностях. Могут подключаться только системы охлаждения с хладагентом R410A.
Новые блоки управления ЦВК мощностью 14 кВт, 28 кВт и 56 кВт могут использоваться для подключения наружных блоков с регулируемым расходом хладагента с блоком управления DX-AHU или внутренних блоков других торговых марок, но не может использоваться для подключения систем регенерации тепла.
Электронный расширительный клапан управляется по степени его перегрева, есть одна газовая и одна жидкостная трубка, клапан легко устанавливать и обслуживать. Диаметры трех моделей разные, вы можете выбрать модель в соответствии с вашими потребностями.
Электрическая схема блока управления
В комплектах AHU 01-02-03 используется одна главная плата управления. Температурные датчики T1, T2 и T2B должны быть подключены к главной плате управления перед первым запуском.
- T1 - датчик температуры внутри помещения, устанавливается в месте забора воздуха во внутренний блок. T2 - датчик температуры в центре испарителя, устанавливается в центре испарителей. Т3 - датчик температуры на выходе из испарителя, устанавливается на выходе из испарителя. T2C - датчик на входе в испаритель внутри помещения, устанавливается на заводе.
Connector | Соединительный блок |
Коды ошибок и коды защиты
Если блок управления ЦВК работает неправильно, с помощью новой или старой панели индикации отображаются коды ошибок и коды защиты. Одновременно можно проверить параметры температуры на ЖК-панели.
Новая панель индикации
Коды | Описание |
FE | Отсутствует адрес при первом запуске |
H0 | Данные M-home модуля MS и блока управления не совпадают |
E0 | Конфликт режимов |
E1 | Ошибка связи между внутренним и внешним блоком |
E2 | Отказ датчика Т1 |
E3 | Отказ датчика Т2 |
E4 | Отказ датчика T2B/T2C |
E7 | Отказ ЭСППЗУ |
Ed | Отказ внешнего блока |
EE | Отказ сигнализатора уровня воды |
Инструкции по проведению запроса
Последовательность | Информация на дисплее | Примечания |
0 | Обычная индикация | |
1 | Адрес блока управления ЦВК | |
2 | Мощность блока управления ЦВК | Фактический адрес 1—59, но убедитесь, что отображаемое значение от 1 до 58. |
3 | Сетевой адрес блока управления ЦВК | 0—63 |
4 | Заданная температура | |
5 | Фактическая температура по датчику T1 | Минимальная отображаемая температура - 9 ? |
6 | Фактическая температура по датчику T1 | Минимальная отображаемая температура - 9 ? |
7 | Фактическая температура трубки по датчику T2 | Минимальная отображаемая температура - 9 ? |
8 | Фактическая температура трубки по датчику T2B | Минимальная отображаемая температура - 9 ? |
9 | Фактическая температура трубки по датчику T2C | Минимальная отображаемая температура - 9 ? |
10 | Код ошибки | |
11 | ?? | Завершение проверки |
Основные характеристики
Модель | AHU комплект 01 | AHU комплект 02 | AHU комплект 03 | |
Электропитание | 220—240 В, 50 Гц | |||
Мощность внутреннего блока | кВт | 9—20 | 20,1—33 | 40—56 |
Класс защиты IP | IPX0 | IPX0 | IPX0 | |
Размер трубопроводов (вход/выход) | мм | 8/8 | 12,7/12,7 | 16/16 |
Размеры | мм | 375?350?150 | ||
Размеры упаковки | мм | 490?240?420 |
Пояснение цифровых кодов
1) Пояснение по SW1
1 means factory test mode | 1 - режим заводского тестирования |
0 means auto addressing mode (default setting) | 0 - режим автоматической адресации (стандартная настройка) |
1 means DC fan is chosen (reserved) | 1 - выбран вентилятор переменного тока (резерв) |
0 means AC fan is chosen | 0 - выбран вентилятор постоянного тока |
00 means DC fan static pressure is 0 (reserved) | 00 - напор вентилятора переменного тока равен 0 (резерв) |
01 means DC fan static pressure is 1 (reserved) | 01 - напор вентилятора переменного тока равен 1 (резерв) |
10 means DC fan static pressure is 2 (reserved) | 10 – напор вентилятора переменного тока равен 2 (резерв) |
11 means DC fan static pressure is 3 (reserved) | 11 - напор вентилятора переменного тока равен 3 (резерв) |

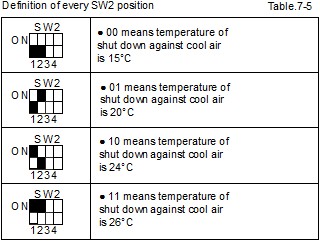

2) Пояснение по SW2
00 means temperature of shutdown against cool air is 15 °C | 00 - отключение установки при температуре охлаждаемого воздуха 15 °C |
01 means temperature of shutdown against cool air is 20 °C | 01 - отключение установки при температуре охлаждаемого воздуха 20 °C |
10 means temperature of shutdown against cool air is 24 °C | 10 - отключение установки при температуре охлаждаемого воздуха 24 °C |
11 means temperature of shutdown against cool air is 26 °C | 1 - отключение установки при температуре охлаждаемого воздуха 26 °C |

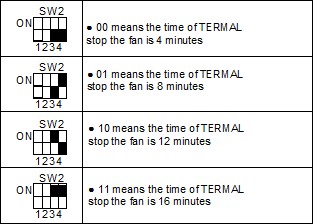

00 means the time of TERMAL stop the fan is 4 minutes | 00 - время отключения вентилятора при ПРЕВЫШЕНИИ ТЕМПЕРАТУРЫ - 4 минуты |
01 means the time of TERMAL stop the fan is 8 minutes | 01 - время отключения вентилятора при ПРЕВЫШЕНИИ ТЕМПЕРАТУРЫ -8 минут |
10 means the time of TERMAL stop the fan is 12 minutes | 10 - время отключения вентилятора при ПРЕВЫШЕНИИ ТЕМПЕРАТУРЫ - 12 минут |
11 means the time of TERMAL stop the fan is 16 minutes | 11 - время отключения вентилятора при ПРЕВЫШЕНИИ ТЕМПЕРАТУРЫ - 16 минут |

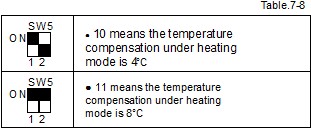

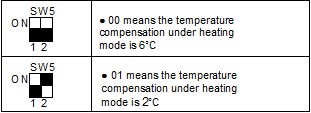

3) Пояснение по SW5
00 means the temperature compensation under heating mode is 6 °C | 00 - значение компенсации температуры в режиме обогрева составляет 6 °C |
01 means the temperature compensation under heating mode is 2 °C | 01 - значение компенсации температуры в режиме обогрева составляет 2 °C |
10 means the temperature compensation under heating mode is 4 °C | 10 - значение компенсации температуры в режиме обогрева составляет 4 °C |
11 means the temperature compensation under heating mode is 8 °C | 11 - значение компенсации температуры в режиме обогрева составляет 8 °C |

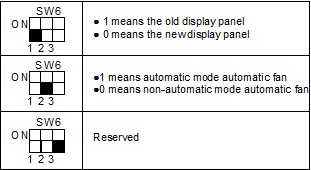

4) Пояснение по SW6
1 means the old display panel | 1 - старая панель индикации |
0 means the new display panel | 0 - новая панель индикации |
1 means automatic mode automatic fan | 1- вентилятор в автоматическом режиме |
1 means non-automatic mode automatic fan | 0- вентилятор в ручном режиме |
Reserved | Резерв |
5) Пояснение по SW7
Standard configuration | Стандартная конфигурация |
The last set of the network | Последние настройки сети |

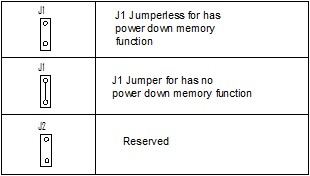

6) Пояснение для J1, J2
J1 jumperless has power down memory function | Без перемычки «J1», так как есть функция запоминания настроек при отключении |
J1 jumper for has no power down memory function | С перемычкой «J1», так как нет функции запоминания настроек при отключении |
Reserved | Резерв |
7) Пояснение для 0/1
Means 0 | Обозначает 0 |
Means 1 | Обозначает 1 |

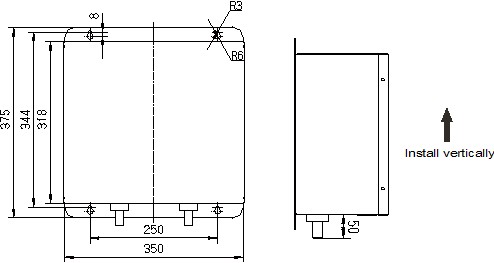

Методы установки
1) Блок устанавливается вертикально, горизонтальная установка является неправильной.
Install vertically | Вертикальная установка |
Wrong installation way | Неправильный способ установки |
Вертикально (v) Горизонтально(?)

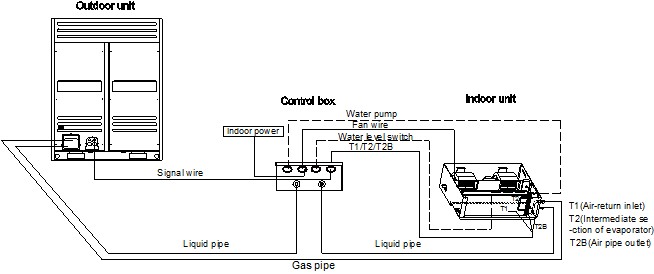

2) Схема подключения внутреннего и наружного блоков.
Outdoor unit | Наружный блок |
Control box | Блок управления |
Indoor unit | Внутренний блок |
Water pump | Водяной насос |
Fan wire | Провод вентилятора |
Water level switch | Сигнализатор уровня воды |
Indoor power | Электропитание внутреннего блока |
Signal wire | Сигнальный провод |
T1 (Air return inlet) | T1 (на входе рециркулирующего воздуха) |
T2 (Intermediate section of evaporator) | T2 (в средней части испарителя) |
T2B (Air pipe outlet) | T2B (на выходе из воздуховода) |
Liquid pipe | Жидкостная трубка |
Gas pipe | Газовая трубка |
Примечания: 1) Если необходимо, пользователь может выбрать функцию резервного копирования в пунктирной рамке.
2) Датчик T2C устанавливается на заводе.
