мм.
Условие укрепления с учетом накладного кольца выполняется
571 + 8?60?1 ? 1051 (мм2),
1051 > 1024 (мм2).
Допускаемое внутреннее избыточное давление определяем при значении коэффициента
для эллиптического днища. Коэффициент понижения прочности определяем по формуле
МПа.
Проверяем условие прочности
,
(МПа).
Условие прочности выполняется.
Расчет укрепления штуцеров Г и В2
Расчетная длина внешней части штуцеров
мм.
Расчетная длина внутренней части штуцера
= 0.
Расчетная ширина зоны укрепления
мм;
Расчетный диаметр
мм;
Отношения допускаемых напряжений:
Условие укрепления штуцеров без использования накладного кольца
31,1?(6 – 0,45 – 1,9)?1 + 0 + 0 + 99,6?(8 – 4,78 – 1,8) ? 0,5?(150,8 – 39,8)?4,78;
254 < 266 мм2.
Условие укрепления (44) не выполняется.
При использовании для укрепления накладного кольца площадь сечения накладного кольца приближенно определяется как разность:
266 – 254 = 12 мм2.
При минимальной толщине накладного кольца S2 = 6 мм принимаем ширину накладного кольца
= 40 мм.
Расчетная ширина накладного кольца
мм.
Условие укрепления с учетом накладного кольца выполняется
254 + 6?40?1 ? 494 (мм2),
494 > 266 (мм2).
Допускаемое внутреннее избыточное давление определяем при значении коэффициента
для эллиптического днища. Коэффициент понижения прочности определяем по формуле
МПа.
Проверяем условие прочности
,
(МПа).
Условие прочности выполняется.
3.5.4 Учет взаимного влияния отверстий
Отверстие считается одиночным, если расстояние между наружными поверхностями близлежащих штуцеров удовлетворяет условию
, (53)
где b – фактическое расстояние между наружными поверхностями близлежащих
штуцеров, мм;
и
– расчетные диаметры укрепляемого элемента по центрам укрепляемых отверстий, мм;
S – толщина укрепляемого элемента, мм;
С – сумма прибавок к толщине укрепляемого элемента, мм.
Расстояние между двумя близлежащими штуцерами Б и Ж (Д и К) на верхнем эллиптическом днище аппарата (рис. 1) определяем по теореме косинусов:
(54)
мм.
Расчетные диаметры
=
= 2491 мм.
Проверяем условие (53)
мм.
Условие (53) не выполняется:
227,2 мм < 248,5 мм,
следовательно, отверстия являются взаимовлияющими.
Расстояние между штуцерами Е и Ж
мм.
Условие (53) не выполняется:
243,2 мм < 248,5 мм, следовательно, отверстия являются взаимовлияющими.
мм.
Проверяем условие (53):
для штуцера Б
= 2491 мм;
для люка А
= 2947 мм;
;
380,1 мм > 259 мм.
Условие (53) выполняется, т. е. отверстия не являются взаимовлияющими.
Расчет перемычки между штуцерами
Допускаемое давление для перемычки
, (55)
где
= 2 – для выпуклых днищ;
V – коэффициент понижения прочности.
, (56)
где
= 1 для выпуклых днищ.
Расчетные величины для определения коэффициента понижения прочности определяем по приведенным ниже формулам.
Для штуцеров Е и Ж:
Расчетную длину внешней части штуцеров определяем по формуле (45)
мм.
Расчетная ширина укрепляющего кольца
. (57)
Отношения допускаемых напряжений
=1.
Расчетная длина внутренней части штуцера
. (58)
Расчетные диаметры отверстий
= 60,9 мм.
Расчетные диаметры укрепляемого элемента
2491 мм.

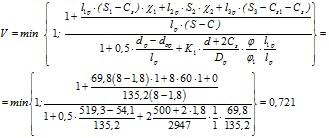

Коэффициент понижения давления для перемычки
Допускаемое давление для перемычки
МПа.
Проверяем условие прочности
0,94 МПа < 1,5 МПа.
Условие прочности выполняется. Перемычка не требует дополнительного укрепления.
Для штуцеров Ж и Б:
Расчетную длину внешней части штуцеров определяем по формуле (45)
мм;
мм.
Расчетная ширина укрепляющего кольца
. (59)
Отношения допускаемых напряжений
=1.
Расчетная длина внутренней части штуцера
. (60)
Расчетные диаметры отверстий
Расчетные диаметры отверстий
60,9 мм,
мм.
Расчетные диаметры укрепляемого элемента
2491 мм.
Расчет перемычки между люком и штуцером
Коэффициент понижения давления для перемычки
Допускаемое давление для перемычки
МПа.
Проверяем условие прочности
0,94 МПа < 1,4 МПа.
Условие прочности выполняется. Перемычка не требует дополнительного укрепления.
3.6 Расчет фланцевого соединения люка
3.6.1 Определение расчетных параметров
По расчетному давлению 0,94 МПа и расчетной температуре 220 °С для аппарата 1 группы принимаем плоский приварной фланец из стали 12Х18Н10Т с уплотнительной поверхностью типа шип-паз на условное давление 1,0 МПа [3].
Расчетная температура изолированного фланца [3]:
tф = t = 220 °С.
Расчетная температура болтов
tб= 0,97?t, (61)
tб = 0,97?220 = 213,4°C.
Допускаемое напряжение для материала болтов (Сталь 12Х18Н10Т) при расчетной температуре определяем по методическим указаниям [3]:
МПа.
Допускаемые напряжения для материала фланца в сечении S0:
в рабочих условиях
, (62)
где
- минимальное значение предела текучести и временного
сопротивления (предела прочности) материала фланца при
расчетной температуре,
|
