Таблица 1.
|
| |||||
4 | 8 | 16 | 32 | 64 | 128 | |
4, 4 | 9792 | 39168 | 156672 | 626688 | 2506752 | 10027008 |
8, 8 | 31872 | 127488 | 509952 | 2039808 | 8159232 | 32636928 |
16, 16 | 112192 | 448768 | 1795072 | 7180288 | 28721152 | 114884608 |
32, 32 | 416384 | 1665536 | 6662144 | 26648576 | 106594304 | 426377216 |
В табл. 2 содержатся результаты сравнительной оценки гибкости разработанных аппаратных средств. В качестве характеристик гибкости выбраны инвариантность к конфигурации барьерных групп, масштабируемость координирующей среды и расширяемость на случай d-мерной матрицы. Из табл. 2 видно, что по совокупности характеристик гибкости предложенный подход превосходит лучшие известные аналоги (методы, отмеченные символом *, относятся к подклассу гибридных).
Таблица 2.
Наименование метода или решения | Инвариантность к конфигурации барьерных групп | Масштабируемость | Расширяемость на случай d-мерной матрицы |
Древовидная барьерная сеть CM-5 | Не обеспечивается (допускаются только барьерные группы мощностью степени двойки). | Плохая (при добавлении новых процессоров в систему нужна полная перестройка барьерной среды). | Плохая. Плохо согласуется с матричной топологией. |
Распределенный аппаратный барьер Delgado-Kofuji | Не обеспечивается (барьерные группы должны размещаться в прямоугольных сплошных областях матрицы). | Средняя (жесткое ограничение на число параллельно выполняемых барьеров). | Средняя. Применим только к двумерным матрицам. |
MDBS-сеть | Частичная (синхронизируемые процессы должны быть размещены в соседних процессорах). | Хорошая (ограничено число барьеров в системе). | Средняя. Применима только к двумерным матрицам. |
Метод многоадресных пакетов Panda* | Полная. | Средняя (длина сообщения сильно зависит от мощности барьерных групп). | Хорошая. Нет ограничений. |
Барьерное дерево BTM* | Полная. | Хорошая (ограничено число барьерных регистров). | Средняя. Применимо только к двумерным матрицам. |
Синхронизатор DVBSS | Полная. | Средняя (наличие физических обратных связей между угловыми модулями матрицы усложняет расширение системы). | Хорошая. Нет ограничений. |
Предлагаемый подход | Полная. | Хорошая (ограничено число физических слоев координирующей среды). | Хорошая. Нет ограничений. |
Четвертый раздел посвящен исследованию функционирования разработанной ячейки виртуально-многослойной координирующей среды в составе ОММК с целью оценки среднего времени, затрачиваемого на один барьерный эпизод (среднего времени синхронизации).
Оценка среднего времени синхронизации
выполнялась на основе имитационного моделирования. Моделирование проводилось только для двумерного ОММК, поскольку реализация СБИС-систем более высокой размерности на данном этапе затруднительна. Исследования осуществлялись в предположении, что
, а количество синхронизируемых и активизируемых ветвей для каждого барьера одинаково. Число синхронизируемых / активизируемых ветвей при этом выбиралось из диапазона от 2 до
, а их распределение между модулями мультикомпьютера варьировалось равновероятно. Время распространения значений индикаторных функций через ячейку, а также моменты завершения ветвей множеств
определялись согласно усеченному нормальному распределению. Каждое значение величины
рассчитывалось путем усреднения по 500 итерациям, что обеспечило достаточную точность с учетом методической погрешности имитационного моделирования.
Моделирование позволило подтвердить, что среднее время синхронизации
слабо зависит от разрядности координирующей среды n, поскольку физические слои практически не оказывают влияния друг на друга. График зависимости величины

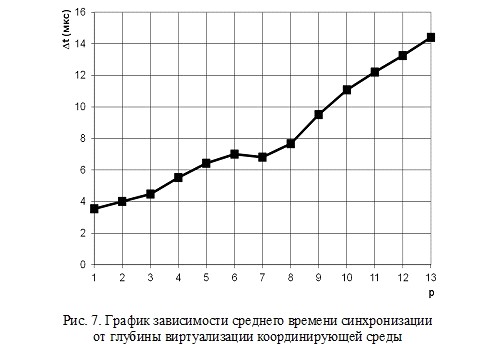

от глубины виртуализации координирующей среды p приведен на рис. 7. Зависимость соответствует мультикомпьютеру с организацией 8?8 и получена в предположении, что задержка одного ЭВ составляет в среднем 1 нс, а время обмена данными между процессорным модулем и ячейкой не превышает 150 нс (определено экспериментально).
Анализ этой зависимости показывает, что она с достоверностью прогнозирования не менее 0,98 близка к линейной. Таким образом, для всех практически достижимых значений p среднее время синхронизации не превышает 20-30 мкс. В то же время при малых значениях p (9 и меньше) оно не превосходит 10 мкс. Указанные значения соизмеримы с оценками времени синхронизации, полученными при аналогичных допущениях для известных аппаратных и гибридных методов барьерной синхронизации.

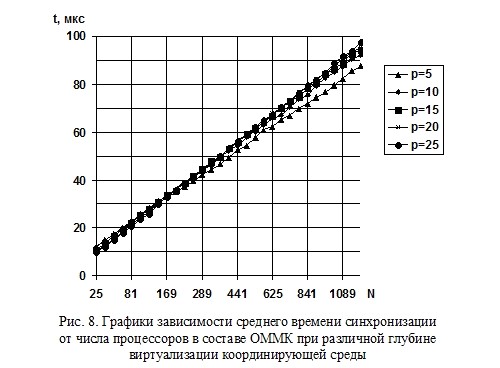

На рис. 8 представлены графики зависимости среднего времени синхронизации
от числа модулей в составе мультикомпьютера N, полученные при различных значениях p. Из рис. 8 следует, что для максимально возможных на текущий момент конфигураций ОММК (10?10 – система TILE-Gx100) значения
не превышают 20?25 мкс при любых практически обоснованных значениях p.
В заключении сформулированы основные результаты и выводы диссертации.
В приложениях приведен листинг программного модуля имитационного моделирования, а также представлены акты о внедрении результатов диссертации на предприятиях и в учебный процесс.
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ РАБОТЫ
Диссертационная работа посвящена решению научно-технической задачи, заключающейся в разработке метода и аппаратных средств барьерной синхронизации для однокристальных матричных мультикомпьютеров, позволяющих исключить ограничения на конфигурацию барьерных групп и максимальное число барьеров в выполняемых программах при заданных ограничениях на среднее время барьерной синхронизации, существенная для создания СБИС-систем с гибкой высокоскоростной подсистемой барьерной синхронизации.
В ходе решения этой задачи получены следующие основные результаты:
Создан аппаратно-ориентированный метод распределенной барьерной синхронизации для однокристальных матричных мультикомпьютеров, отличающийся параллельно-конвейерной организацией распространения значений двоичных индикаторных функций барьеров в многослойной координирующей среде, на каждый канал (одноразрядный слой) которой отображено несколько виртуальных каналов, в каждом из которых может выполняться синхронизация нескольких попарно непараллельных барьеров. Доказано, что разработанный метод барьерной синхронизации инвариантен к конфигурации барьерных групп и в частности, к их мощности и размещению в ОММК, применим в случаях динамического порождения и уничтожения параллельных процессов, регламентируемых стандартом параллельного программирования MPI 3.0, а также позволяет исключить требования к числу попарно параллельных барьеров в выполняемых программах. Разработана структурно-функциональная организация узлового устройства (ячейки) барьерной синхронизации в составе координирующей среды матричного мультикомпьютера, отличающаяся использованием логической конфигурации отдельного канала (слоя) с двумя инвертирующими цепями обратной связи в двух угловых ячейках среды, имеющих соответственно минимальные и максимальные координаты во всех измерениях, содержащая новые блоки коммутации виртуальных каналов, отображения барьеров на виртуальные каналы, конвейерного переключения виртуальных каналов и позволяющая реализовать синхронизацию произвольных барьерных групп, в том числе формируемых динамически в ходе выполнения параллельной программы, а также в условиях динамического порождения и уничтожения параллельных процессов. Выполнена аналитическая оценка аппаратной сложности разработанной ячейки и координирующей среды на ее основе, которая позволила установить, что в большинстве практически значимых случаев координирующая среда в целом содержит не более 2 млн. эквивалентных вентилей и следовательно, может быть полностью реализована на одной микросхеме (и следовательно, интегрирована в ОММК на этапе производства). Установлено, что предложенный подход и разработанные аппаратные средства барьерной синхронизации по совокупности основных характеристик гибкости (зависимость от конфигурации барьерных групп, масштабируемость координирующей среды и расширяемость на случай d-мерной матрицы) превосходят лучшие известные аналоги и соответствуют требованиям действующих стандартов параллельного программирования мультикомпьютеров (в частности, MPI 3.0). Выполнено имитационное моделирование функционирования разработанной ячейки в составе координирующей среды мультикомпьютера, в результате которого были получены экспериментальные зависимости среднего времени синхронизации от глубины виртуализации координирующей среды и числа процессоров в составе ОММК. Полученные зависимости позволили установить, что при всех практически достижимых и обоснованных на текущий момент значениях варьируемых параметров среднее время синхронизации соответствует имеющимся ограничениям (20?30 мкс) и не превышает значения аналогичного показателя известных аппаратных методов барьерной синхронизации.СПИСОК ПУБЛИКАЦИЙ ПО ТЕМЕ ДИССЕРТАЦИИ
