Повышение комплекса эксплуатационных свойств титановых сплавов путем синтеза карбидных и боридных частиц в покрытиях

УДК 621.791.92, 621.793.79

ПОВЫШЕНИЕ КОМПЛЕКСА ЭКСПЛУАТАЦИОННЫХ СВОЙСТВ ТИТАНОВЫХ СПЛАВОВ ПУТЕМ СИНТЕЗА КАРБИДНЫХ И БОРИДНЫХ ЧАСТИЦ В ПОКРЫТИЯХ

, аспирант,

, студент,

, студент,

, студент,

(НГТУ, г. Новосибирск)

- 630073, г. Новосибирск, ,

Новосибирский государственный технический университет,

e-mail: *****@***ru

Аннотация

В работе представлены исследования модифицированных слоев, сформированных на титановом сплаве при наплавке порошковой смеси, в состав которого входило 10, 15 и 20 вес. % карбида бора. При высокотемпературном воздействии электронным лучом и последующей направленной кристаллизации образуются поверхностно-легированные слои, состоящие из первичных кристаллов борида титана неправильной формы и карбида титана дендритной морфологии максимальная общая объемная доля которых составила ~ 32 %. Следует отметить, что даже при наплавке 10 вес. % карбида бора в нижней части покрытия были зафиксированы нерастворившиеся частицы порошка. Дюрометрические испытания осуществлялись от поверхности вглубь сформированного слоя. Максимальный уровень микротвердости был зафиксирован у образца, полученного при наплавке 20 вес. % порошка карбида бора и составил 5210 МПа. Для определения износостойкости были проведены испытания полученных модифицированных слоев на трение в условиях воздействия закрепленных частиц абразива. Максимальная износостойкость, в 1,2 раза превышающая износостойкость эталона, была зафиксирована у образца, сформированного при наплавке порошковой смеси, в состав которой входило 20 вес. % карбида бора.

Ключевые слова: вневакуумная электронно-лучевая наплавка, покрытия, карбид бора, микротвёрдость, износостойкость

Введение

В настоящее время наиболее актуальной вопросом в материаловедении является улучшение эксплуатационных свойств изделий, работающих в условиях абразивного изнашивания. Одним из эффективных методов решений данной проблемы является поверхностное упрочнение. Наплавка порошковых смесей, в состав которых входят такие элементы как бор, углерод и азот, позволяет сформировать износостойкие слои на поверхности конструкционных металлов.

Одним из перспективных материалов в машиностроении является титан и сплавы на его основе благодаря малой плотности, высокой коррозионной стойкости и вязкости при комнатной температуре. Однако, низкие триботехнические свойства ограничивают область его применения [1-3]. Для повышения эксплуатационных характеристик титанового сплава применяют различные способы обработки, в том числе осаждение, напыление, наплавка, химико-термическая обработка [4-8].

На сегодняшний день метод электронно-лучевого оплавления в воздушной атмосфере является наиболее прогрессивным [9-13]. Данная технология объединяет в себе такие преимущества как высокая производительность процесса и показатель коэффициента полезного действия (КПД), а также возможность осуществлять обработку в воздушной среде, благодаря чему с заготовок снимаются габаритные ограничения [14-15]. Таким образом, целью данного исследования являлся синтез высокопрочных частиц карбида и моноборида титана методов вневакуумной электронно-лучевой обработки с последующим определениям твердости и износостойкости полученных модифицированных слоев.

Материалы и методы

В ходе работы формирование модифицированных слоев производилось в институте ядерной физики им. СО РАН (г. Новосибирск) с использованием промышленного ускорителя электронов типа ЭЛВ-6.

Опираясь на проведенный литературный анализ, в качестве материала основы был выбран титанового сплава ВТ6. Для синтеза карбидной и боридной фазы в состав наплавочной смеси входил порошок карбида бора, концентрация которого варьировалась с 10 до 20 вес. % и порошок титана в качестве смачивающей компоненты (с 40 до 30 вес. %). Для обеспечения защиты ванны расплава от атмосферного воздействия и формирования бездефектных покрытий в состав наплавочной смеси также входили порошки фтористых флюсов CaF2 и LiF (40+10 вес. %). Режимы обработки, такие как ток пучка (30 мА), скорость перемещения заготовки относительно выпускного отверстия (25 мм/с) и плотность насыпки (0,2 г/см2) оставались неизменными.

Результаты и обсуждение

Металлографические исследования сформированных модифицированных слоев показали, что в покрытиях, полученные при наплавке 10 вес. % порошка карбида бора выделяются первичные мелкодисперсные кристаллы борида титана и частицы карбида титана эвтектического типа (рисунок 1 а). В нижней зоне покрытия были зафиксированы небольшие скопления нерастворившихся частиц порошка карбида бора. Повышение концентрации карбида бора в исходной порошковой насыпке до 20 вес. % приводит к увеличению объемной доли упрочняющей фазы до 32 %. На рисунке 1 б, в представлена микроструктура данного покрытия. Увеличение концентрации порошка карбида бора способствует формированию крупных дефектных частиц борида титана и дендритных кристаллов карбида титана. Исследования тонкой структуры и дальнейший химический анализ модифицированных слоев показали, что дефектные полости кристаллов борида титана заполнены титановым сплавом (рисунок 1 г).

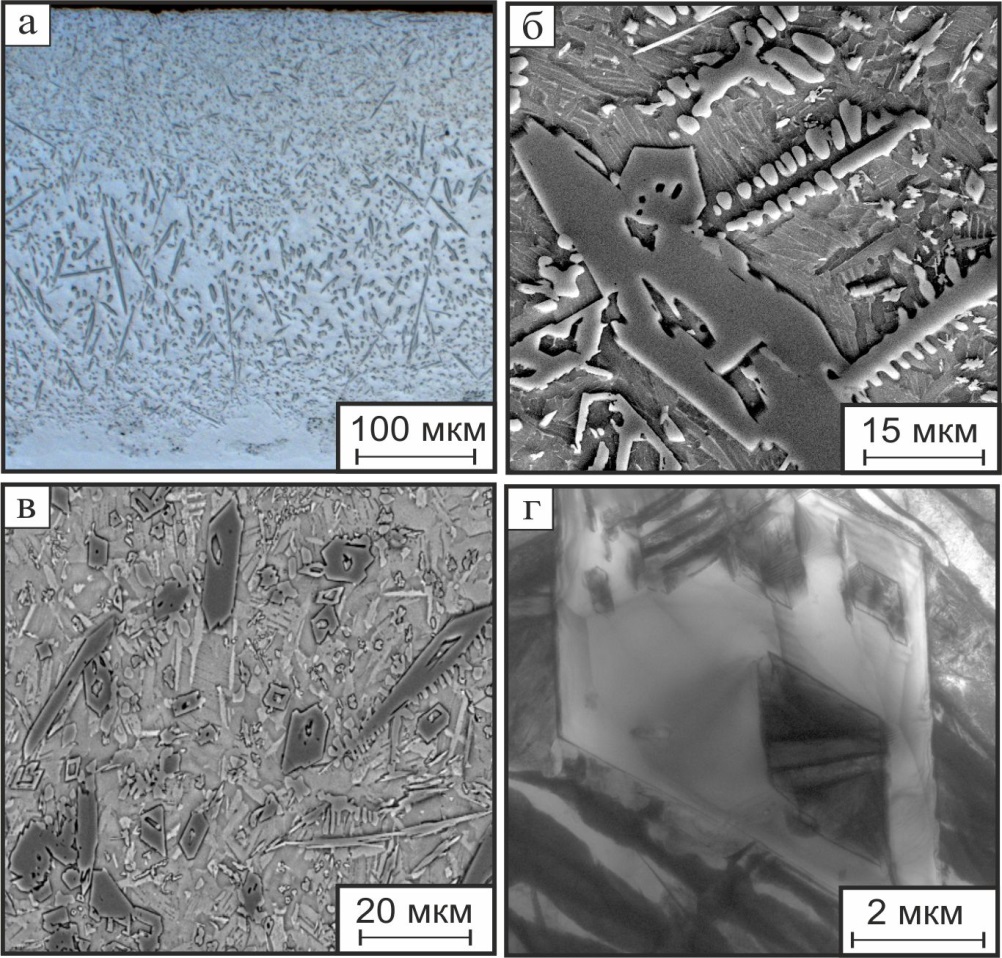

Рис. 1. Микроструктуры модифицированных слоев, полученных методом вневакуумного электронно-лучевого оплавления титанового сплава ВТ6:

а – световая микроскопия (10 вес. % карбида бора); б, в – растровая электронная микроскопия (20 вес. % карбида бора); г – просвечивающая электронная микроскопия (15 вес. % карбида бора)

Анализ распределения среднего уровня микротвердости по глубине наплавленного слоя показал, что объемная доля упрочняющей фазы напрямую зависит на микротвердость покрытия. Максимальная микротвердость равная 5210 МПа была зафиксирована у образца, полученного при наплавке порошковой смеси в состав которой входит 20 вес. % карбида бора. Снижение концентрации карбида бора до 10 вес. % приводит к уменьшению количества объемной доли упрочняющих частиц, в следствие чего значение микротвердости снижается до 3950 МПа.

Для определения износостойкости модифицированных слоев были проведены испытания на трение в условиях воздействия закрепленных абразивных частиц. Анализ полученных результатов показал, что максимальная износостойкость в 1,2 раза выше в сравнении с не модифицированным титановым сплавом ВТ6 была зафиксирована у образца, полученного при наплавке 20 вес. % порошка карбида бора.

Выводы

Электронно-лучевая обработка в воздушной атмосфере является уникальным и перспективным методом формирования различного рода модифицированных слоев, которые позволяют повысить комплекс эксплуатационных свойств конструкционных материалов. Наплавка порошковой смеси, в состав которой входит карбид бора методом вневакуумного электронно-лучевого оплавления титановый сплав ВТ6 позволяет сформировать слои, состоящие из высокопрочных частиц карбида и моноборида титана. Изменение концентрации наплавляемого порошка карбида бора до 20 вес. % позволяет увеличить объемную долю упрощающей фазы до ~ 32 %, что напрямую влияет на показатели микротвердости и износостойкости данных модифицированных слоев. Таким образом, образцы с концентрацией карбида бора в исходной порошковой смеси равной 20 вес. % показали максимальное значение микротвердости (5210 МПа) и износостойкости (в 1,2 раза выше титанового сплава ВТ6) в условиях воздействия закреплённых абразивных частиц.

«Работа выполнена в Новосибирском государственном техническом университете при финансовой поддержке Министерства образования и науки Российской Федерации в рамках реализации комплексного проекта по созданию высокотехнологичного производства (договор G25.31.0144 от 01.01.2001 г.)».

5.        Список литературы

Leyens C., Peters M. Titanium and Titanium Alloys: Fundamentals and Applications. – Weineheim: WILEY – VCH Vergal GmbH & Co. KGaA – 2003. – 514 p. G. Lutjering, J. C. Williams. Titanium – Berlin: Springer – 2003. – 369 p. , , . Металловедение титана и его сплавов – Металлургия, 1992. – 352 с. Лахтин, -термическая обработка металлов: учеб. пособие для вузов – Москва: Металлургия, 1985. – 256 с. Хасуи, А. Наплавка и напыление – Москва: Машиностроение, 1985. – 240 с. , и др. Структура и конструктивная прочность композиции основной металл-покрытие – Новосибирск: Наука. Сиб. отделение, 1996. – 294 с. Балдаев, напыление: учеб. пособие для вузов – Москва: Маркет ДС, 2007. – 344 с. Поляк, упрочнения. Технологические методы упрочнения – Москва: Машиностроение, 1995. – Т. 1.– 688 с. Structure and wear resistance of Ti-TiC-TiB layers obtained by non-vacuum electron beam cladding [Text] / O. Lenivtseva, L. Chuchkova, D. Krivezhenko // MATEC Web of Conferences, ICMTMTE – 2017.  – Vol. 129. – P. 02022 – 4. In Situ Synthesized (TiB+TiC)/Ti Composite Layers Fabricated on Cp-Titanium by Electron Beam Cladding [Text] / Lenivtseva O., Golkovski M., Ogneva T., Chuchkova L., Mats O. // 26th International Conference on Metallurgy and Materials. – 2017. – P. 146. лектронно-лучевая технология – М.: Энергия. – 1980. – 528 с. Surface modification and alloying of metallic materials with lowenergy high-current electron beams [Text] / V. P. Rotshtein, D. I. Proskurovsky, G. E. Ozur, Yu. F. Ivanov, A. B. Markov // Surf. Coat. Technol. – 2004. – Vol. 180-181. – P. 377-381. Structure and corrosion resistance of Ti-Nb layers obtained by non-vacuum electron beam cladding on CP titanium substrates [Text] / I. A. Polyakov, D. S. Krivezhenko, V. V. Samoylenko, O. G. Lenivtseva, I. S. Ivanchik, L. V. Chuchkova // Mechanics, Resource and Diagnostics of Materials and Structures (MRDMS-2016) / AIP Conference Proceedings. – 2016. – Vol. 1785. – P. 040047 Structure of surface layers produced by non-vacuum electron-beam boriding [Text] / I. A. Bataev, A. A. Bataev, M. G. Golkovski, D. S. Krivizhenko, A. A. Losinskaya, O. G. Lenivtseva // rf. Sci. – 2013. – Vol. 284. – Р. 472-481. , , В. Дураков, , . Электронно-лучевая наплавка в вакууме: оборудование технология, свойства покрытий // Сварочное производство. – 2000. – № 2. – С. 34-38.
