ПРИМЕНЕНИЕ НЕРАЗРУШАЮЩЕГО ПОВЕРХНОСТНОГО УЛЬТРАЗВУКОВОГО МЕТОДА ДЛЯ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ ЗАЛЕГАНИЯ ЖЕЛЕЗОБЕТОННЫХ

СВАЙ В СОСТАВЕ СУЩЕСТВУЮЩЕГО РОСТВЕРКА

© 1, 2

Иркутский национальный исследовательский технический университет,

664074, Российская Федерация, 3.

В представленной статье авторами рассматривается возможность практического применения поверхностного метода при обследовании свайных фундаментов с целью определения длины свай в составе существующего ростверка. Отмечается важность контроля качества при выполнении работ нулевого цикла. Отражаются причины, возникающие в строительной практике, приводящие к необходимости проведения обследований. Приводятся результаты экспериментальных исследований при определении параметров свайных фундаментов, реконструируемого промышленного здания.

Ключевые слова: обследование, свайный фундамент, определение длины сваи, ростверк.

THE USING OF NONDESTRUCTIVE SURFACE INFRASONIC METHOD

TO DETERMINE A CONCRETE PILES’ DEPTH WITHIN FOUNDATION FRAME

© I. Bakhmatov, P. Shustov

Irkutsk National Research Technical University,

83 Lermontov Str., Irkutsk 664074, Russian Federation

The article describes an opportunity of practical implementation of surface method for piling’s surveying to determine a pile’s length within foundation frame. It also notes the importance of quality control in foundation work. The article reflects the causes arising in the construction practice, leading to the need for surveys. The article presents the results of experimental studies in determining the parameters of pile foundations of a reconstructed industrial building.

НЕ нашли? Не то? Что вы ищете?

Keywords: survey, piles foundation, pile’s length determining, foundation frame

За последнее время наблюдаются высокие темпы роста промышленного и гражданского строительства. Некачественное выполнение работ нулевого цикла способствует к возникновению значительных деформаций зданий и сооружений на стадии строительства, а также в процессе эксплуатации. Анализ причин критических деформаций и разрушений зданий и сооружений показал, что допущены принципиальные ошибки на различных стадиях выполнения работ. Это приводит к возникновению новых методов диагностики и контроля качества строительных конструкций.

Причины, приводящие к необходимости проведения обследований свайных фундаментов для определения глубины залегания железобетонных свай с реализованными ростверками:

    ошибки при проектировании; нарушение технологии производства работ; перерывы в строительстве; решения о технической возможности выполнения работ по реконструкции зданий, когда определены дополнительные нагрузки; применение некачественного материала, используемого для свайного фундамента; изменение физико-механических свойств оснований в результате природно-климатических или техногенных процессов происходящих с течением времени.

При обследовании свайных фундаментов, когда существует свободный доступ к свае, определение ее длины не составляет труда [1]. Случается, что сваи находятся в составе ростверка, тем самым усложняется задача в измерении длины сваи. Доступ к объекту исследования не всегда возможен, а методы вскрытия не применимы или трудоемки, в таком случае требуются дистанционные способы решения данной задачи. Неразрушающий контроль, основанный на применении волновых методов [2], позволяет оперативно получить информацию о глубине залегания свай на обследуемом объекте, не мешая процессу его эксплуатации.

Целью статьи является определение глубины залегания свай в грунт основания, входящих в состав существующего ростверка при использовании современных неразрушающих методов определения физико-механических характеристик строительных конструкций.

Для реализации данной цели будут решены следующие задачи:

    выяснение причин необходимости определения физико-механических параметров строительных конструкций; определение методов, применяемых для решения данной проблемы; выбор оптимальных решений для достижения цели.

Обследование промышленного здания, находящегося в городе Иркутске, выполнено с целью его реконструкции. Информация о точной длине свай имеет решающее значение при проведении работ по реконструкции здания, когда разработан проект реконструкции и определена дополнительная нагрузка.

При обследовании были выбраны три сваи, расположенные в кустах по осям: В/1, В/3 и Б/6. План-схема расположения свай показана на рис. 1.

Рис. 1. План схема расположения мест испытываемых свай

Так как доступ к оголовку сваи вследствие наличия ростверка невозможен, в этом случае измерение длины сваи производится через ее боковую поверхность, но не с помощью специальной металлической подставки для размещения датчика (акселерометра) как указано в [3] ввиду наличия большой неточности измерения. Для размещения акселерометра и возбуждения колебаний на каждой свае были сформированы (выфрезерованы) по две горизонтальные площадки, расположенные ниже отметки подошвы ростверка на 0,5 м (рис. 2 и 3).

Перед проведением испытаний была определена скорость прохождения ультразвука методом сквозного прозвучивания сваи по [4] с применением прибора «Бетон 32». Для определения длины свай использовался комплект оборудования Спект 2.0.

По результатам испытаний фиксировались вибросигналы во времени и спектры частот виброколебаний. Вычисление длин производилось по двум группам исходных данных (по двум зависимостям):

    измерение по времени получения сигнала:

,

где V – измеренная скорость ультразвука в теле бетона сваи; Тn и Тn-1 – время фиксации соседних отраженных сигналов, с; H – длина сваи от точки измерения до опорного конца, м.

    измерение по спектру частот:

,

где V – измеренная скорость ультразвука в теле бетона сваи; fn и fn-1 – частоты, соответствующие двум соседним экстремумам, кроме первого, Гц; H – длина сваи от точки измерения до опорного конца, м.

Исследования вышеописанным методом выполняются в соответствии с нормативными и методическими документами:

–        ASTM D 5882-07 (2013) «Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations» [5];

–        Технологический регламент по применению неразрушающего экспресс контроля сплошности свай методом «СОНИК» (, 2002) [6].

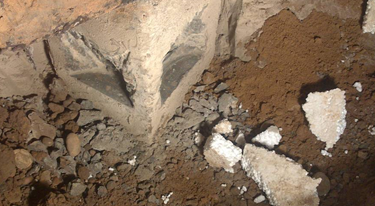

Рис. 2. Площадки в теле сваи

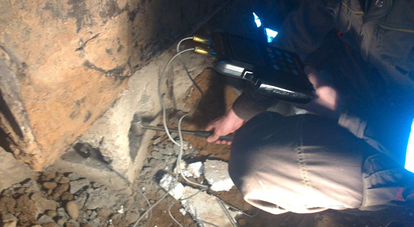

Рис. 3. Испытание сваи

Результаты испытаний свай приведены в таблице.


Результаты испытания свай


Измерение по времени получения сигнала

Измерение по спектру частот

Номер точки

Время сигнала, с

Разность времени между сигналами, с

Рассчитанная длина сваи, м

№ точки

Частота в экстремуме, Гц

Разность

частот между экстремумами, Гц

Рассчитанная длина сваи, м

Свая 1 в осях В/1

1

2.11

1

1099

2

13.12

11.01

22.02

2

1206

107

18.92

3

19.36

6.24

12.48

3

1291

85

23.82

4

24.68

5.32

10.64

4

1579

288

7.03

5

5

Среднее значение

15.04

Среднее значение

16.59

Свая 2 в осях В/3

1

2.11

1

737.8

2

12.94

10.83

21.6

2

876.2

138.4

14.4

3

19.54

6.6

13.21

3

1025.4

148.8

13.41

4

24.5

4.96

9.91

4

1334.2

308.8

6.47

5

1483.4

149.2

13.41

Среднее значение

14.9

Среднее значение

11.92

Свая 3 в осях Б/6

1

1.56

1

34.8

2

15.05

14.49

26.9

2

152.0

117.2

17.07

3

24.22

9.17

18.35

3

386.0

234

8.54

4

30.64

6.44

12.84

4

567.4

181.4

11.05

5

5

Среднее значение

19.36

Среднее значение

12.22

Подводя итог использования поверхностного метода ультразвукового эхо при обследовании свайных фундаментов для определения глубины залегания свай можно сформулировать следующие выводы:

Из двух вариантов для дальнейшего использования выбраны наименьшие по двум вариантам средние значения длины для каждой из испытываемых свай. Таким образом определены следующие показатели длин: свая № 1 – 15,04 м, свая № 2 – 11,92 м, свая № 3 – 12,2 м. При условии расположения площадки размещения датчиков и приложения ударной нагрузки на 0,5 м ниже подошвы ростверка диапазон определенных длин будет находиться в ряду: 15,54, 12,42 и 12,7 м. В целях унификации принята длина свай – 12 м. Для исключения большой неточности измерений, определение длины сваи производится через боковую поверхность на сформированных горизонтальных площадках, находящихся ниже отметки ростверка. Использование поверхностного метода ультразвукового эхо при обследовании свайных фундаментов позволяет оперативно и достаточно точно определять длину свай в составе ростверка. Данный метод считается наиболее производительным и простым в применении.
