Лабораторная работа №4

Выполнение электрических схем

Цель работы: Изучить различные графические редакторы и научится, с помощью них, выполнять схемы и чертежи.

Задание:

1. Изучить работу различных типов графических редакторов:

Растровых редакторов (Paint, Photoshop и др.); Векторных редакторов (Visio, Excel и др.); Графических систем (AutoCad, Компас и др.).

2. Выполнить схему (рисунок 1) в растровом редакторе, опознав и обозначив на ней все элементы и составить таблицу в виде:

№	Название элемента	Графическое обозначение	Буквенное обозначение

3. Нарисовать элементы, по отдельности, с указанием размеров (по ГОСТ);

4. Индивидуально выполнить схему или чертеж (рисунки 2-11) в не растровом редакторе. № рисунка определяется как 2 + последняя цифра зачетки

Для выполнения чертежей использовать не менее 2х типов редакторов.

Рисунок 1.

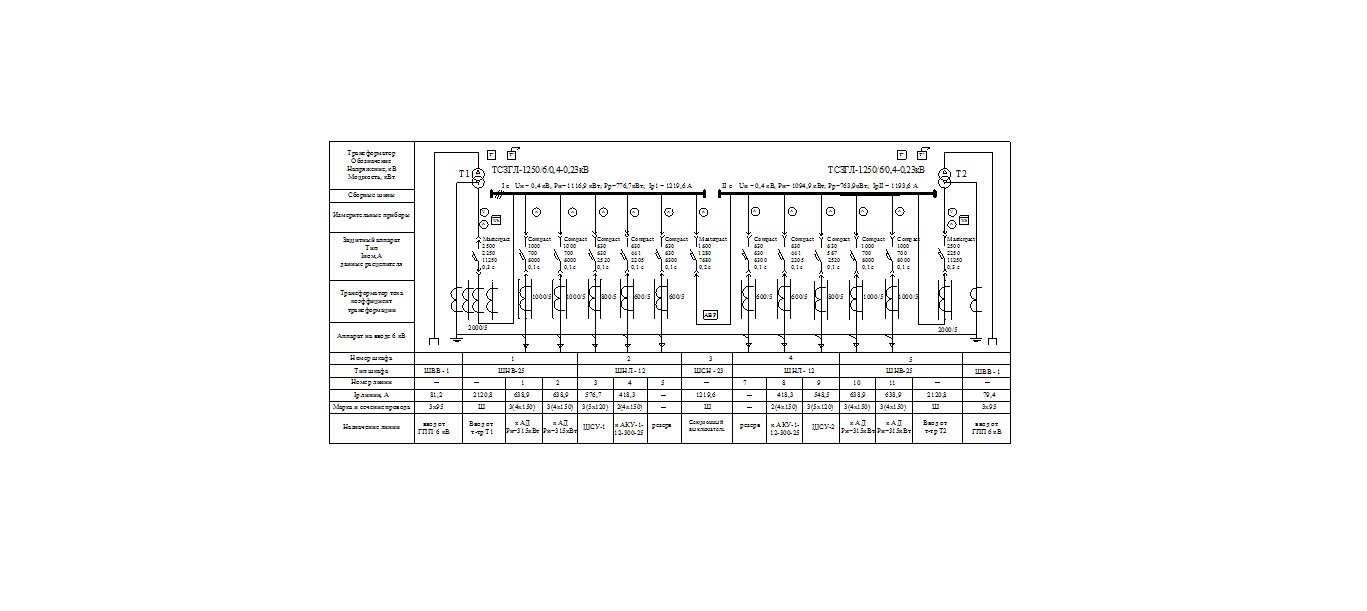

Рисунок 2 - Расчетная схема КТП

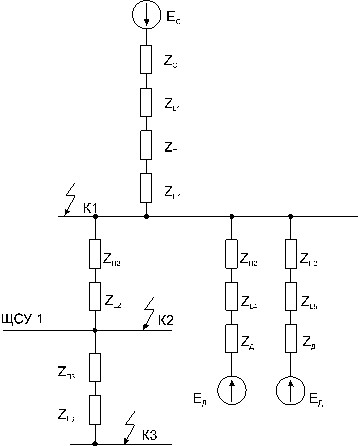

Рисунок 3 - Расчётная схема и схема замещения для расчёта токов КЗ.

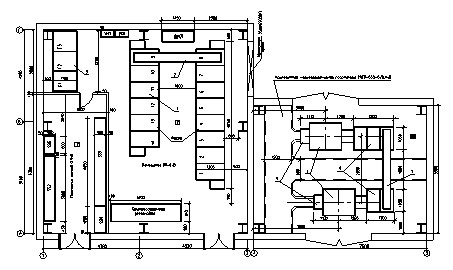

Рисунок 4 - Вариант размещения РУ-6кВ с двухтрансформаторной КТП.

Рисунок 5 - 3 Общий вид подстанции КТП-110/35 6 10 кВ.

Рисунок 6 - Принципиальная схема токовой отсечки и защиты от перегрузки электродвигателя М.

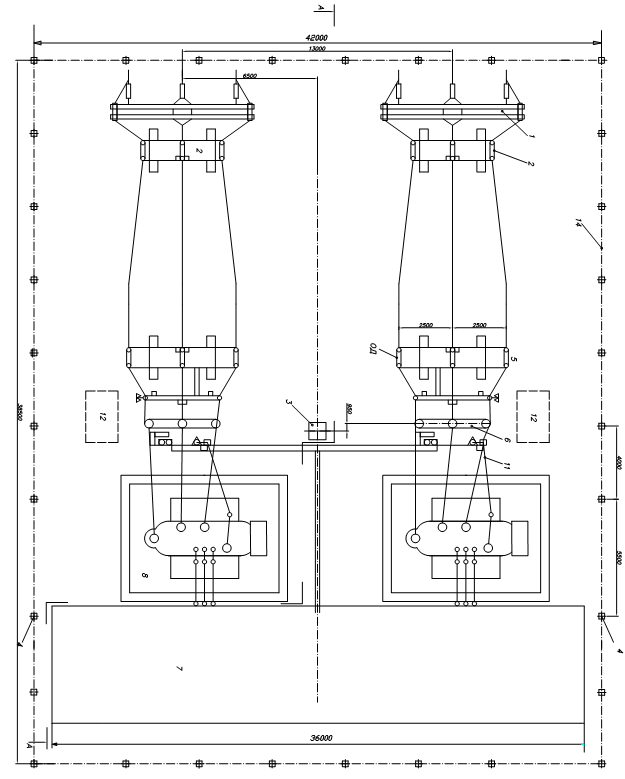

Рисунок 7 - План ГПП.

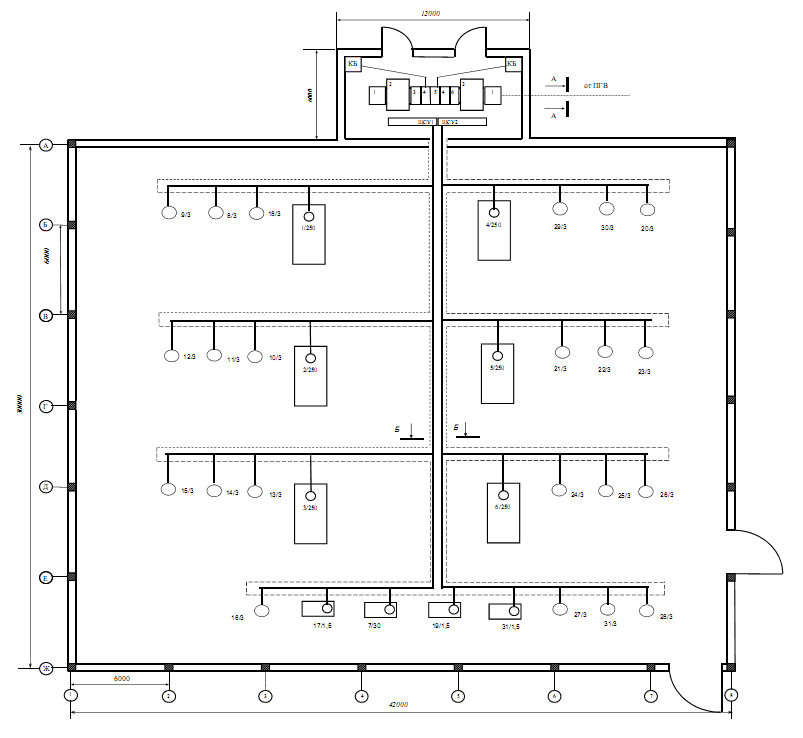

Рисунок 8 - План цеха.

Рисунок 9 – Схема электроснабжения завода.

Рисунок 10.

Рисунок 11 – План цеха.
