ФИКСАТОР АРМАТУРНЫХ СТЕРЖНЕЙ
Фиксатор арматурных стержней предназначен для надежного соединения элементов арматурного каркаса в местах пересечения. Конструктивно фиксатор состоит из опорной стойки с четырьмя креплениями расположенными попарно в верхней и нижней частях опорной стойки. Общий вид фиксатора представлен на рисунке 3.
Рисунок 3
Расположение креплений в нижней части опорной стойки перпендикулярно друг к другу позволяет зафиксировать в них арматурные стержни «крест – накрест». Тем самым образуется нижняя арматурная сетка арматурного каркаса. При аналогичном расположении креплений в верхней части опорной стойки, образуется верхняя арматурная сетка арматурного каркаса.

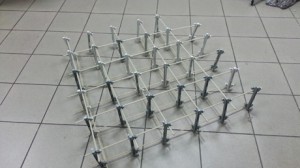

Рисунок 4 – Арматурный каркас
Арматурный каркас формируется простым защелкиванием прутков в фиксаторах.
Высота рядов арматурного каркаса зависит от высоты фиксатора, и может составлять 100, 200 или 300 мм. Диапазон диаметров фиксируемой арматуры выбирается из ряда 6-10, 10-14, 12-16 мм.
Преимущества при использовании фиксаторов арматурных стержней:
- высокая скорость монтажа арматурной сетки; экономия времени и финансовых средств на вязке арматурного каркаса; сокращение сроков строительства; исключена возможность неточной геометрии арматурного каркаса.
Использование крепежного элемента при сборке арматурных каркасов позволяет максимально сохранить форму конструкции при заливке её бетоном.
Расчет расхода фиксаторов арматурных стержней
Для определения требуемого количества фиксаторов арматурных стержней (N), возможно использование следующей схемы расчета.
Исходные данные:
длина арматурного каркаса (l, м);
ширина арматурного каркаса (b, м);
шаг сетки арматурного каркаса по длине (l1, мм);
шаг сетки арматурного каркаса по ширине (l2, мм);
количество рядов (слоев) в арматурном каркасе (n).
Необходимое количество фиксаторов определяют по формуле:
ТорговыйДом «Парк»
г. Новосибирск, ул. 2-я Станционная,44, оф.213
т. моб. (383) 239-32-52,т. ф. 367-03-92
E-mail:
www.2393252.ru
ТорговыйДом «Парк»
г. Новосибирск, ул. 2-я Станционная,44, оф.213
т. моб. (383) 239-32-52,т. ф. 367-03-92
E-mail:
www.2393252.ru
Фиксаторы арматурных стержней цены | |||||
F 6-10 L100 | диаметр фиксируемой арматуры - 6…10 мм, | шт | 10 | - | - |
F 6-10 L200 | диаметр фиксируемой арматуры - 6…10 мм, | шт | 15 | - | - |
F 6-10 L300 | диаметр фиксируемой арматуры - 6…10 мм, | шт | 20 | - | - |
F 10-14 L100 | диаметр фиксируемой арматуры - 10…14 мм, | шт | 15 | - | - |
F 10-14 L200 | диаметр фиксируемой арматуры - 10…14 мм, | шт | 20 | ||
F 10-14 L300 | диаметр фиксируемой арматуры - 10…14 мм, | шт | 25 | ||
F 12-16 L100 | диаметр фиксируемой арматуры - 12…16 мм, | шт | 20 | ||
F 12-16 L200 | диаметр фиксируемой арматуры - 12…16 мм, | шт | 25 | ||
F 12-16 L300 | диаметр фиксируемой арматуры - 12…16 мм, | шт | 30 |
