Назначение контактов разъема Х1:
Номер контакта | Обозначение | Назначение |
1 | V1 | Вход основного источника питания |
2 | V2 | Вход резервного источника питания |
3 | Com | Общий источников питания |
4 | Com | Общий источников питания |
5 | RELAY 1.1 | Реле 1, контакт 1 |
6 | RELAY 1.2 | Реле 1, контакт 2 |
7 | RELAY 2.1 | Реле 2, контакт 1 |
8 | RELAY 2.2 | Реле 2, контакт 2 |
9 | AI2.1 ~160V | Фаза 1: Измерительный вход ~0?160В, контакт 1 |
10 | AI2.2 ~160V | Фаза 1: Измерительный вход ~0?160В, контакт 2 |
11 | AI4.1 ~160V | Фаза 2: Измерительный вход ~0?160В, контакт 1 |
12 | AI4.2 ~160V | Фаза 2: Измерительный вход ~0?160В, контакт 2 |
13 | AI6.1 ~160V | Фаза 3: Измерительный вход ~0?160В, контакт 1 |
14 | AI6.2 ~160V | Фаза 3: Измерительный вход ~0?160В, контакт 2 |
15 | Data+ (RS485-1) | Линия Data+ интерфейса RS485(1) |
16 | Data - (RS485-1) | Линия Data - интерфейса RS485(1) |
Назначение контактов разъема Х2:
Номер контакта | Обозначение | Назначение |
1 | Data - (RS485-2) | Линия Data - интерфейса RS485(2) |
2 | Data+ (RS485-2) | Линия Data+ интерфейса RS485(2) |
3 | NC | Не задействован |
4 | DI 8 | «Сухой контакт» 8 |
5 | DI 7 | «Сухой контакт» 7 |
6 | DI 6 | «Сухой контакт» 6 |
7 | DI 5 | «Сухой контакт» 5 |
8 | DI 4 | «Сухой контакт» 4 |
9 | DI 3 | «Сухой контакт» 3 |
10 | DI 2 | «Сухой контакт» 2 |
11 | DI 1 | «Сухой контакт» 1 |
12 | DI Com | Общий входов «Сухой контакт» |
13 | RELAY 4.1 | Реле 4, контакт 1 |
14 | RELAY 4.2 | Реле 4, контакт 2 |
15 | RELAY 3.1 | Реле 3, контакт 1 |
16 | RELAY 3.2 | Реле 3, контакт 2 |
Назначение контактов разъема Х3:
Номер контакта | Обозначение | Назначение |
1 | AI1.1 ~5A | Фаза 1: Измерительный вход ~0?5А, контакт 1 |
2 | AI1.2 ~5A | Фаза 1: Измерительный вход ~0?5А, контакт 2 |
3 | AI3.1 ~5A | Фаза 2: Измерительный вход ~0?5А, контакт 1 |
4 | AI3.2 ~5A | Фаза 2: Измерительный вход ~0?5А, контакт 2 |
5 | AI4.1 ~5A | Фаза 3: Измерительный вход ~0?5А, контакт 1 |
6 | AI4.2 ~5A | Фаза 3: Измерительный вход ~0?5А, контакт 2 |
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |

Технический паспорт

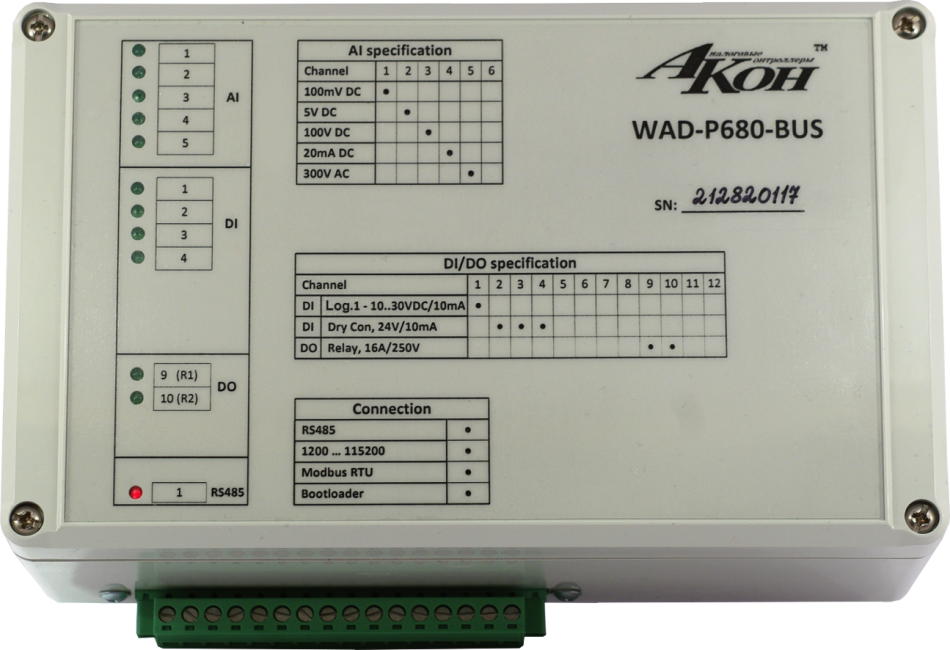

WAD-P680-BUS
ТУ У 33.2-33056998-001:2009
Многофункциональный контроллер ввода-вывода
Гальваническая развязка
Интерфейс RS485 (Modbus RTU)

2016
Основные технические характеристики:Модуль WAD-P680-BUS ТУ У 33.2-33056998-001:2009 предназначен для преобразования среднеквадратического значения сигналов переменного тока и напряжения промышленной частоты в цифровой код, ввода дискретных сигналов от датчиков типа «сухой контакт» и управления нагрузками посредством релейного вывода. Передача обработанного значения в головной вычислитель и управление осуществляется по линиям интерфейса RS-485.
Аналоговый ввод:
Количество входных каналов – 6.
Схема подключения входа – двухпроводная.
Диапазоны преобразования:
Каналы 1, 3, 5 - ~0.1…5А (СКЗ, 50Гц) (входное сопротивление не более 0,05Ом).
Защита от перегрузок до 15А длительно.
Канал 2, 4, 6 - ~3..160В (СКЗ, 50Гц) (входное сопротивление 1МОм).
Защита от перегрузок до +/-300В длительно.
Основная приведенная к диапазонам преобразования погрешность – 0,15%.
Дополнительная погрешность в рабочем диапазоне температур - ±0,01%*°C.
Светодиодная индикация выхода за диапазон преобразования.
Дискретный ввод:
Количество входных каналов – 8.
Тип входов – «сухой контакт», один общий провод.
Запитка входов – внутренняя, 24В, 10мА.
Контроль обрыва линии – есть, программно отключаемый.
Номинальное сопротивление резистора тока покоя для контроля обрыва линии (подключается параллельно «сухому контакту») – 10кОм ±10%.
Диапазон регулировки времени отклика – 0…5 с, шаг установки 1мс.
Защита от подачи внешних напряжений – до +/-30В.
Светодиодная индикация срабатывания и обрыва линии.
Релейный вывод:
Количество выходных каналов – 4.
Тип выходов – реле на замыкание.
Коммутируемое напряжение – до ~250В.
Допустимый ток через канал – до 16А.
Механическая надёжность – минимум 20 000 000 срабатываний каждого реле.
Электрическая надёжность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).
Светодиодная индикация состояния канала.
Общие параметры:
Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.
Подавление помехи общего вида 50/60 Гц не менее 120 дБ.
Подавление изменения напряжения питания не менее 150дБ.
Защита входов от перенапряжения – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Количество портов интерфейса RS485 – 2.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.
Потребляемая мощность - не более 5 Вт.
Габариты модуля - 200х120х60 мм.
Масса - 480 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-P680-BUS 2 шт. № 000…210071016
Разъем MSTB 2,5/16-STF-5,08 4 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 1.
Скорость обмена - 9600 бод.
Протокол – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-P680-BUS соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 21.10.2016 г.
Подпись лица ответственного за приёмку __________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496?29?60, +380 67 442?33?89
*****@***, www. akon.
Нормативная база:Модули WAD-P680-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.422500.005 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.
