пользовательский дисплей
CIU7.L-4-3

Паспорт
ADDM.411152.563-15 ПС

Адрес предприятия изготовителя:

143980, Россия, Московская область,
г. Железнодорожный,
ул. Маяковского, д. 16

Телефон:        (495) 225-80-92
Факс:        (495) 522-89-45
E-mail:        *****@***ru
       http://www. matritca. ru

Свидетельство о приёмке

Пользовательский дисплей:

CIU7.L-4-3        ADDM.411152.563-15

заводской номер №:

соответствует технической документации и признан годным для эксплуатации.

Дата изготовления

               /

(Оттиск клейма, личная подпись, расшифровка подписи должностного лица завода, ответственного за приёмку)


Гарантии изготовителя

Изготовитель гарантирует соответствие дисплея требованиям технической документации при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

Изготовитель оставляет за собой право на внесение технических изменений, не меняющих функциональность дисплея. Пользовательский дисплей предназначен для эксплуатации в составе системы АИИС "Матрица". В автономном режиме дисплей не выполняет своих функций.

Гарантийный срок эксплуатации – 60 месяцев со дня ввода в эксплуатацию, но не более 66 месяцев с даты изготовления.

В течение указанных сроков предприятие-изготовитель проводит гарантийный ремонт дисплея или его замену.

НЕ нашли? Не то? Что вы ищете?

Гарантийный срок эксплуатации дисплея продлевается на время, исчисляемое с момента подачи заявки потребителем до устранения дефекта предприятием-изготовителем.

Потребитель имеет право на рекламацию.

Пользовательский дисплей снимается с гарантийного обслуживания в случаях:

    несанкционированного вскрытия корпуса дисплея; наличия следов механических повреждений; нарушения условий монтажа, эксплуатации, транспортировки и хранения.

Ремонт и выполнение работ по указаниям

Принято в ремонт

Вид работ

Приёмка ОТК

Ремонт завершён

1. Назначение

Пользовательский дисплей CIU7.L-4-3 (далее – дисплей) предназначен для работы в составе автоматизированных информационно-измерительных систем «Матрица». Дисплей выполняет те же функции, что и ЖК дисплей счётчика электроэнергии, но может быть расположен в любом удобном для пользователя месте. Дисплей используется в тех случаях, когда счётчик установлен в труднодоступном месте либо непосредственное считывание информации со счетчика невозможно.

2. Комплектность

Наименование и условное обозначение

Количество

Пользовательский дисплей CIU7.L-4-3

1 шт.

Паспорт (ADDM.411152.563-15 ПС)

1 шт.

Комплект крепёжных изделий

1 компл.

Потребительская тара

1 шт.

Примечание:

1. Допускается групповая отгрузка с использованием многоместной транспортной тары.

2. Батарейки резервного питания в комплект поставки не входят.

3. Условия хранения и транспортирования

Допускается транспортирование дисплеев в упаковке всеми видами транспорта. При транспортировании самолётом дисплеи должны быть размещены в отапливаемых герметизированных отсеках.

Условия транспортирования и хранения: от минус 40 °С до плюс 70 °C.

Перед распаковыванием после транспортирования при отрицательных температурах необходима выдержка дисплея в упаковке в нормальных условиях в течение 1 часа.

Хранение и транспортирование дисплея при крайних значениях диапазона температур следует осуществлять в течение не более 6 часов.

В помещениях для хранения изделий содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа 1.

4. Сведения об утилизации

Пользовательский дисплей не представляет опасности для жизни, здоровья людей и окружающей среды и после окончания срока службы (эксплуатации) подлежит утилизации в обслуживающей организации в соответствии с нормами, правилами и способами, действующими в месте утилизации.

5. Устройство, принцип работы и основные характеристики

Дисплей состоит из жидкокристаллического индикатора (ЖКИ), контроллера с памятью и PL-модема. Оборудован многофункциональной кнопкой с зуммером.

Дисплей снабжен шнуром для включения в однофазную сеть 220-240 В.

Информация поступает на дисплей непосредственно от счётчика. Привязка дисплея к счётчику производится при установке счётчика на объекте. При передаче используется PL-магистраль (провода сети 0,4 кВ). Дисплей может быть расположен на расстоянии от счётчика в пределах нескольких десятков метров и должен включатся в туже сеть, в которую включен счётчик.

Полученные от счётчика данные по различным измеряемым параметрам хранятся в памяти дисплея и выводятся в циклическом режиме на ЖКИ. При получении новых данных, старые – удаляются. Перечень выводимых на дисплей параметров, а также суточный график их обновления приводится в соответствующих документах, прилагаемых к конкретному счётчику.


Параметр

Значение

Номинальное напряжение

230 В ± 20 %

Номинальная частота

50 Гц ± 1 Гц

Источник резервного питания –

AA батарейки-2 шт.

2 х 1,5 В*

Потребляемая мощность, не более

1,5 Вт/6 В·А

Срок службы батарейки

1 год**

LCD дисплей с подсветкой

8-цифр, h=9,2 мм

Степень защиты оболочкой

IP54

Габаритные размеры

150x116,7x45,6 мм

Масса, не более

0,31 кг

ПРИМЕЧАНИЕ:

*Используйте батарейки только с соответствующей температурой эксплуатации;

**Срок службы указан для случая, когда запрос данных со счётчика осуществляется не чаще 1 раза в день.


6. Условия эксплуатации

Пользовательский дисплей предназначен для круглосуточной эксплуатации в закрытых помещениях и сохраняет работоспособность в интервале температур от минус 40 °С до плюс 60 °С. Индикация показаний осуществляется при температуре не ниже минус 30 °С.

7. Заметки по эксплуатации

Перечень особых мер безопасности при работе

По способу защиты от поражения электрическим током дисплей соответствует классу II согласно ГОСТ 12.2.007.0 (IEC 61010-1).

Изоляция между вместе соединёнными контактами сетевой вилки дисплея и «землёй» выдерживает воздействие импульсного напряжения с пиковым значением 6,0 кВ.

Изоляция между вместе соединёнными контактами сетевой вилки дисплея и «землёй» выдерживает в течение 1 минуты воздействие напряжения переменного тока 4 кВ, частотой 50?60 Гц.

Подготовка к эксплуатации

Дисплей полностью подготовлен предприятием-изготовителем к эксплуатации. Однако, поскольку порядок работы этого устройства задается счётчиком, перед началом эксплуатации дисплей должен быть «прикреплен» к определенному счётчику.

В «Центре» в конфигурацию счётчика должны быть внесены следующие данные, касающиеся «прикреплённого» дисплея:

    сетевой адрес дисплея. Сетевым адресом является заводской номер дисплея; список измеряемых параметров, которые будут выводиться на дисплей;

периодичность выдачи данных на дисплей;

Монтаж

Дисплей предусматривает подключение к питающей сети посредством провода с сетевой вилкой или 2-мя проводами через разъем расположенный на задней панели дисплея.

Порядок подключения:

    снять крышку, расположенную на задней панели дисплея, выкрутив 2 винта «4» (см. рис. 1); вставить подходящую плоскую отвертку в отверстие «1» (см. рис. 1) и  нажать на защёлку; вставить подготовленный конец провода в отверстие «2» (см. рис. 1) и вытащить отвертку; уложить провод в пазы «3» (см. рис. 1); установить крышку обратно.

Рисунок 1 – Подключение дисплея.

Дисплей устанавливается в любом удобном потребителю месте, исходя из условия близости к сетевой розетке (длина шнура дисплея составляет 1,2 м). Для крепления дисплея предусмотрены пазы на его задней стенке.

Многофункциональная кнопка

Многофункциональная кнопка позволяет выполнить следующие действия:

    вывод дисплея из спящего режима; переход к следующему экрану.

8. Информация, выводимая на дисплей

Внимание! Следует иметь в виду, что набор экранов, выводимых на пользовательский дисплей, определяется типом и конфигурацией счётчика.

При включении дисплея в сеть запускается рабочая программа дисплея, о чем свидетельствует инициализация всех сегментов экрана.

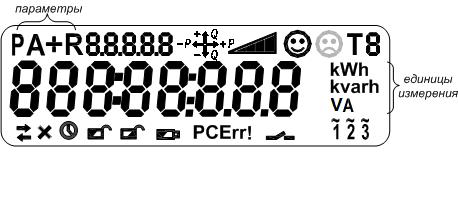

Рисунок 2 - Тестовый режим. Активны все сегменты дисплея

После этого на экране высвечивается номер текущей версии ПО вида APP ХХ. ХХ.

Далее дисплей переходит в рабочий режим, и на экран выводятся данные, полученные ранее от счётчика. При первоначальном включении, когда данные со счётчика еще не получены, на экране будут отображаться следующие символы:

Рисунок 3 – Режим отсутствия данных.

Отображаемые символы

Символы

Описание

Верхняя строка дисплея

OBIS коды в соответствии с  IEC 62056-61

Измеряемые величины: мощность, активная энергия, положительное\отрицательное направление, реактивная энергия

Нижняя строка дисплея

Состояние реле - отключено

Символы, отображаемые справа

Единицы измерения измеряемых величин: киловатт-часы, киловар-часы, вольт-амперы.

Основная строка

Числовые значения измеряемых величин, текущего времени и даты, версии ПО дисплея


Возможные варианты отображения данных о потреблении

Активная мощность (abs(QI+QIV)-(abs(QII+QIII)

Суммарная активная энергия

Активная энергия прямая

Активная энергия прямая, тариф 1…6

Активная энергия обратная

Активная энергия обратная, тариф 1…6

Реактивная энергия
в квадранте Q1

Реактивная энергия
в квадранте Q2

Реактивная энергия
в квадранте Q3

Реактивная энергия
в квадранте Q4

ID счетчика

Кредит (STS)

Местное время

Местная дата

Код сообщения (СМС)

ID CIU

Версия программы CIU

Нет данных
от счетчика

9. Сервисные центры

    ,143989, Московская обл., , ; , 693000, г. Южно-Сахалинск, ул. Бумажная, д. 26А литер Б, (4242) 63-96-00;
