Какой позицией обозначена шестерня главной передачи



ЗАДАНИЕ №9

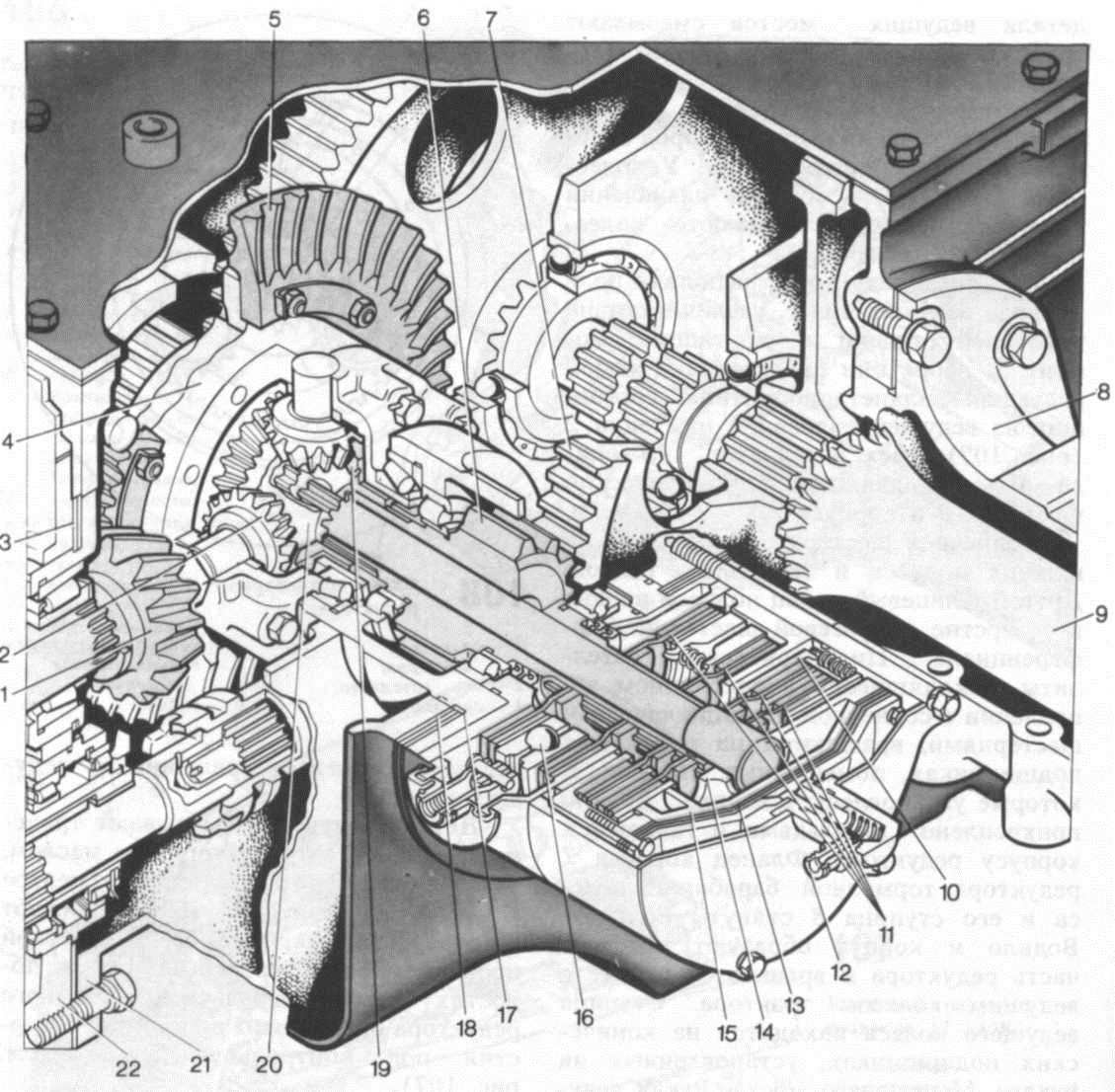

Используя рисунок, укажите:

Какой позицией обозначена шестерня главной передачи? Какой позицией обозначено ведомое зубчатое колесо главной передачи? Какие зубчатые колеса является элементами конечной передачи? Какой позицией обозначена полуось? Укажите позиции зубчатых колес, которые крепятся на шлицах. Укажите деталь, к которой крепится зубчатый венец ведомого колеса главной передачи. Картер заднего моста и картер коробки передач соединяются болтами и обозначены позициями (№.....). Какой позицией обозначены регулировочные прокладки зацепления главной передачи? Укажите последовательно все элементы, через которые передается крутящий момент от ведущей шестерни на саттелит 2. Укажите последовательно все элементы, с помощью которых передается крутящий момент от полуосевой шестерни 19 на полуось.

ЗАДАНИЕ №10

Используя нижеприведенные рисунки, укажите:


Какой позицией обозначена зубчатая пара бортового редуктора? Какой позицией обозначен ведомый вал бортового редуктора? Укажите деталь, которая может перемещаться по шлицам. К главной передаче переднего моста относятся зубчатые колеса №…. (укажите номера позиций). Укажите позиции зубчатых колес, которые относятся к верхней конической паре. Укажите детали, которые является регулировочным элементом главной передачи. С помощью каких элементов выполняются регулировки зацеплений в бортовом редукторе? Благодаря повороту какой детали происходит блокировка дифференциала? С помощью каких деталей происходит изменение ширины колеи передних колес трактора?

С помощью каких деталей передается крутящий момент от зубчатого колеса 1 на полуось 9 при разблокированном дифференциале?
