II Чемпионат WorldSkills Hi-Tech Екатеринбург | 2015 |
| |
Технический департамент |
|
Конкурсное задание | |
Фрезерная обработка на станках с ЧПУ |
Конкурсное задание
Чемпионат WorldSkills
по компетенции:
Фрезерная обработка на станках с ЧПУ 14+
Утверждаю главный эксперт JuniorSkills | ________________ | / / |
Согласовано: технический директор WSR | ________________ | // |
Согласовано: главный эксперт | ________________ | / / |
Фрезерная обработка на станках с ЧПУ (14+)
СКВОЗНОЙ ПРОЦЕСС ПРОЕКТИРОВАНИЯ
(от чертежа до управляющей программы и изготовления изделия)
Навык:
Разработчик – универсал
(конструктор – технолог – программист – наладчик)
|
|
|
Тематическое задание

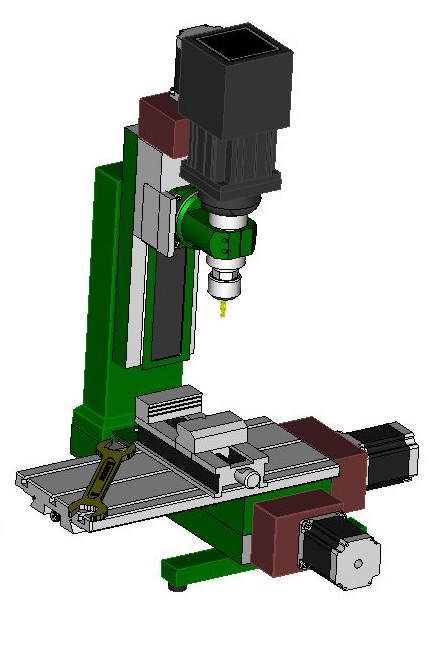

На рис. 1 и 3 показаны чертежи деталей для фрезерной обработки. Используя средства программного обеспечения ADEM, необходимо создать чертежи деталей и выполнить процесс сквозного проектирования (создать технологические модели) и получить управляющие программы для фрезерного станка с ЧПУ Реабин А5.
ЗАДАНИЕ ПО ФРЕЗЕРНОЙ ОБРАБОТКЕ 14+
Исходный чертеж

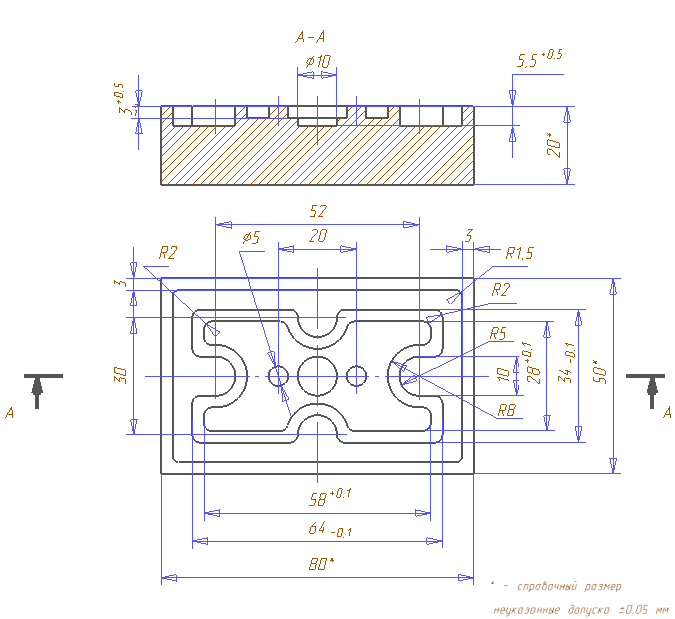

Рис. 1 Чертеж детали 1

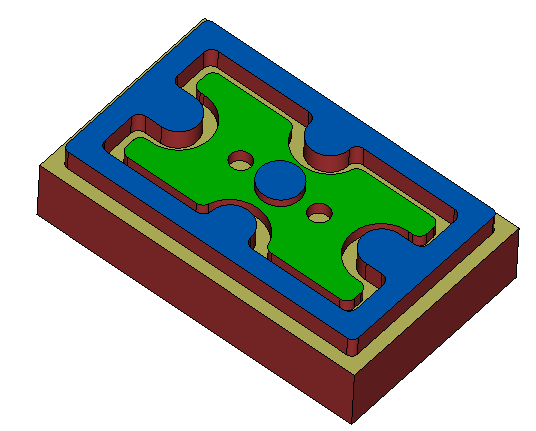

Рис. 2 Изометрическая модель детали 1

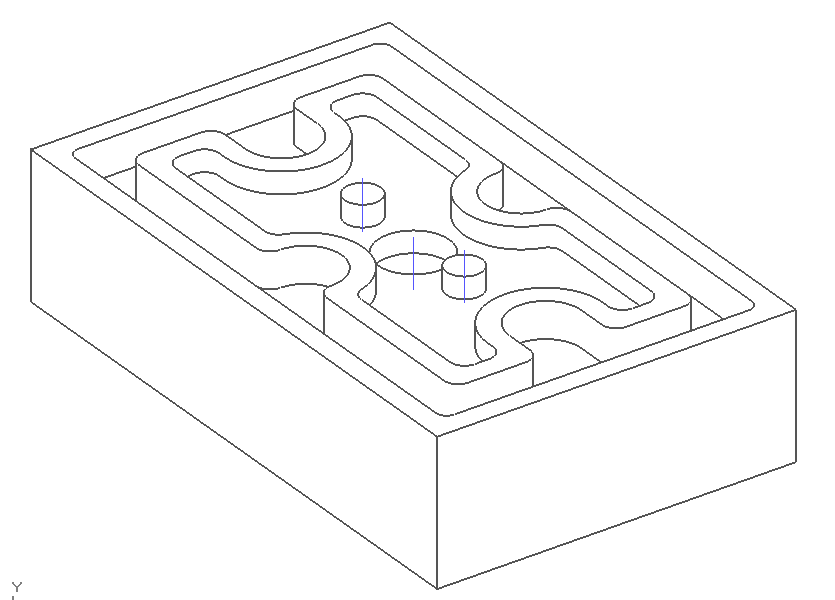

Рис. 3 Чертеж детали 2

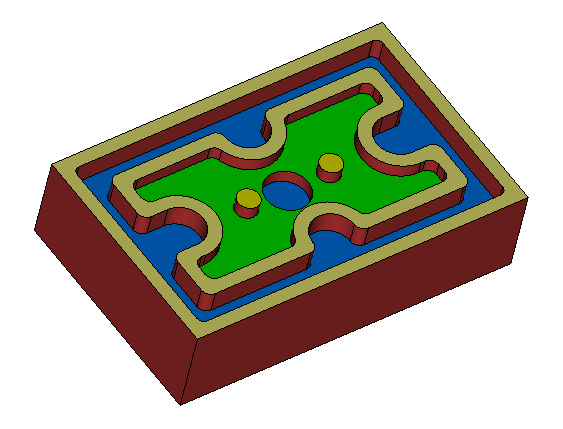

Рис. 4 Изометрическая модель детали 2
Условия выполнения задания
Должен быть создан точный конструкторский эскиз (соблюдены все размеры изделия). Создана 3D – модель изделия (дополнительный бал). Грамотно созданы технологические эскизы для обработки. Должен быть выбран нужный постпроцессор. Выполнены расчеты технологии и моделирование обработки. Грамотное выполнение наладки фрезерного станка с ЧПУ (установка приспособления и определение нулевой точки заготовки). Режущий инструмент должен быть подобран по аналогии с реальным технологическим процессом (черновые и чистовые операции – в зависимости от обрабатываемого материала). В операциях должны быть заданы режимы резания, характерные для указанной марки материала детали Каждая деталь обрабатывается в 1 установ. После изготовления изделия – оно должно стыковаться с ответной частью.
Критерии оценки
Общее количество баллов не может превышать 100.
Описание критериев и баллов приводится в таблице.
Таблица1
Оценка задания
Задание | Максимальная оценка |
Модуль 1 – Конструкторская часть. Наличие всех конструкторских элементов. | 33 |
Модуль 2 – Работа со станком. Наладка фрезерного станка с ЧПУ | 10 |
Модуль 3 – Соответствие размеров, обеспечиваемых управляющей программой, на чертеже. Деталь 1. Деталь 2. | 16 |
Модуль 4 – Соответствие размеров, обеспеченных точностью наладки станка. Деталь 1. Деталь 2. | 11 |
Модуль 5 – Изготовление деталей. | 30 |
ИТОГО | 100 |
