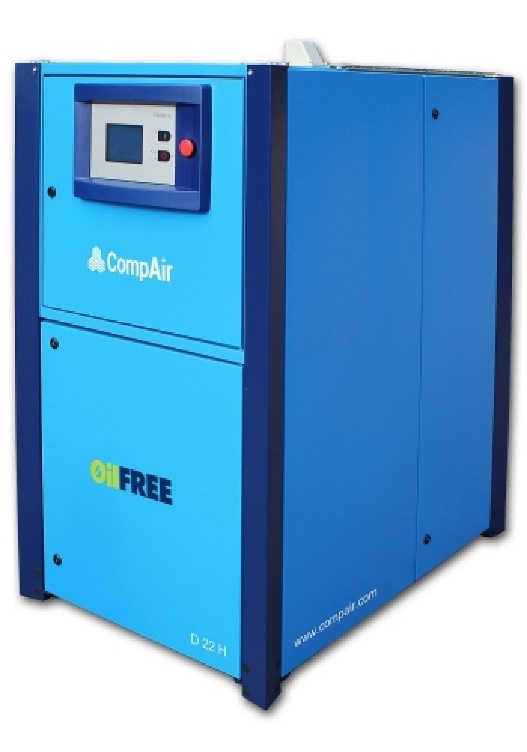

Винтовые безмасляные компрессоры CompAir DH CompAir D22H RS
Основной деталью компрессора является технически прогрессивный винтовой элемент сжатия, представляющий собой одиночный основной ротор с шестью бороздками, сцепляемый с парой 11-зубцовых ведомых роторов. Эффективность данной системы проверена в тысячах установок, по всему миру. Сжатие происходит в двух камерах, расположенных выше и ниже главного ротора. В результате, образуется баланс нагрузок сжатия и происходит значительное снижение нагрузок на подшипники. При низких нагрузках на подшипники, увеличивается срок службы элемента сжатия и существенно уменьшаются производственные затраты, в течение срока службы компрессора. Для смазывания, уплотнения и охлаждения, на поверхность элемента сжатия производится впрыск воды. Отличные охлаждающие свойства воды обеспечивают поддержание низкой температуры, при функционировании компрессора, обуславливая сжатие с около изотермическими параметрами, низкий уровень потребления энергии и лучшие в своем классе показатели эффективности. Сменная обратно-осмотическая мембрана фильтрует впрыскиваемую воду, на приеме компрессора, постоянно поддерживая высокую степень чистоты воды. 100% БЕЗМАСЛЯНАЯ КОНСТРУКЦИЯ Низкие рабочие температуры и нагрузки на подшипники позволяют использовать необслуживаемые герметичные подшипники, полностью устранив необходимость применения масла в компрессоре. В связи с отсутствием масла в компрессоре, гарантируется 100% сухое сжатие. Также, исключаются затраты на проведение технического обслуживания и защиту от загрязнения окружающей среды, связанные с применением масла и масляных фильтров.
Технические характеристики
Основные характеристики | Единицы измерения | Значение |
Максимальное рабочее давление при загрузки | без нагрузки | бар | 10 |
Минимальное рабочее давление | бар | 5 |
Температура окружающей среды - min/max | °C | 2/45 |
Потребляемая мощность на холостом ходу | кВт | 5.6 |
Скорость вращения ротора | об/мин | 850..3350 |
Уровень мощности звука LWA | Дб | 64/65 |
Электрические характеристики | ||
Номинальная мощность двигателя | кВт | 22 |
Пусковой ток 220/400В | А | 53/50/43 |
Максимальный ток при 100% нагрузки 220/400В | А | 100 |
Класс защиты двигателя | IP55 (IE-3) - IEC 60034-2-1 | |
Скорость вращения двигателя | об/мин | 850...3350 |
Сечение кабеля | мм? | 4G 16 |
Номинальный ток предохранителей | А | 63/63/50 |
Параметры охлаждения | ||
Поток охлаждающего воздуха | м?/мин | 25 |
Отвод тепла | % | 12 |
Размер входного отверстия | мм | 200*200 |
Размер выходного отверстия | мм | 888*340 |
Температура воздуха охлаждения выше температуры окружающей среды | °C | 5/35 |
Максимально допустимый перепад давления в воздуховоде при макс. температуре окружающей среды | Па | 10 |
Дополнительный характеристики | ||
Объем компрессорного масла | литр | 28 |
Вынос масла | мг/м? | 02....0.3 |
Размер соединения | EN 10226-1 R1 (DIN 2999-R 1) | |
Масса | кг | 658 |
Длина | мм | 1345 |
Ширина | мм | 880 |
Высота | мм | 1612 |
