Инструкция по сборке тележки платформенной сетчатой

Инструкция по сборке тележки платформенной сетчатой

ТПС-1C-9х6 ТПС-1C-12х7 ТПС-1C-15х8

Инструкция по сборке тележки платформенной сетчатой

ТПС-2C-9х6 ТПС-2C-12х7 ТПС-2C-15х8

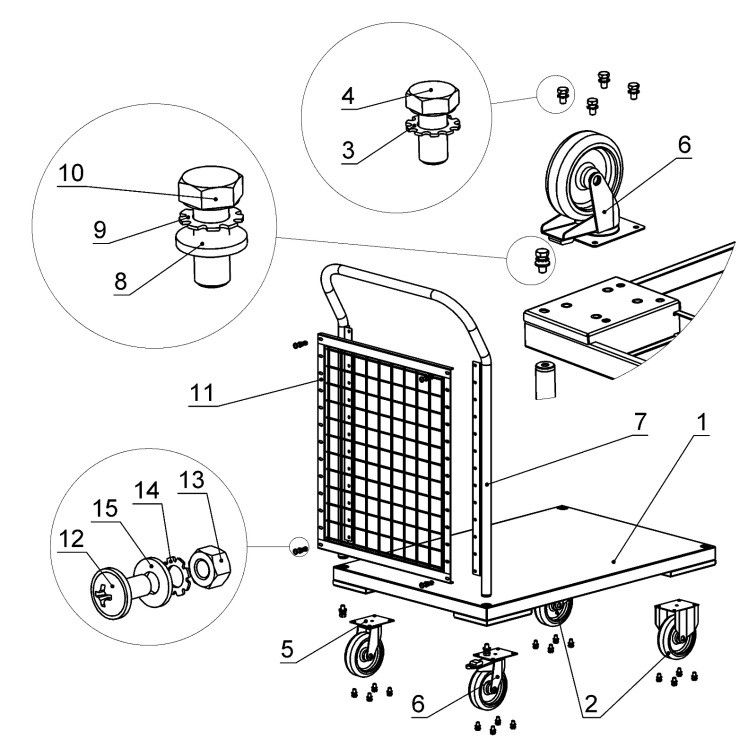

­1. На одной узкой стороне платформы тележки поз.1 установить и закрепить пару неповоротных колес поз.2 используя стопорные шайбы 8 поз.3 (8шт.) и болты М8х18 поз.4 (8шт.).

2. На противоположной узкой стороне платформы тележки поз.1 установить и закрепить пару поворотных колес поз.5 и 6 (определите под какую ногу вам установить колесо с тормозом поз.6) используя шайбы 8 поз.3 (8шт.) и болты М8х18 поз.4 (8шт.).

3. Ручку тележки поз.7 вставить в отверстия платформы тележки поз.1 до упора (со стороны поворотных колес поз. 5 и 6) и с низу платформы закрепить используя шайбу плоскую 10ЦБ поз.8 (2шт.), шайбу стопорную 10ЦБ поз.9 (2шт.) и болт М10х25 поз.10 (2шт.).

4. Установить сетку поз.11 между стойками ручки поз.7 и закрепить используя Винт М6х12 поз.12 (4 шт.), шайбу плоскую 6 поз.15 (4 шт.), шайбу стопорную 6 поз.14 (4 шт.), гайка М6 поз.13 (4 шт.).

1. Ручку тележки поз.1 вставить в отверстия платформы тележки поз.2 до упора и с низу платформы закрепить используя шайбу плоскую 10 поз.3 (2шт.), шайбу стопорную 10 поз.4 (2шт.) и болт М10х25 поз.5 (2шт.).

2. Установить сетку поз.6 между стойками ручки поз.1 и закрепить используя Винт М6х12 поз.10 (4 шт.), шайбу плоскую 6 поз.7 (4 шт.), шайбу стопорную 6 поз.8 (4 шт.), гайка М6 поз.9 (4 шт.).
