Технология строительства
из несъемной опалубки ТЕРМОмонолит
На примере строительства одного из домов мы продемонстрируем Вам общие принципы монтажа нашей опалубки. Строящийся объект – жилой многоуровневый дом с цокольным этажом.

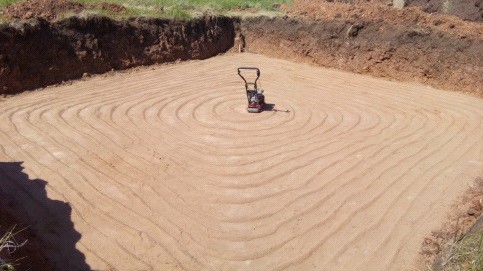

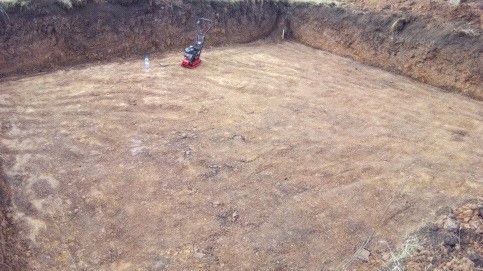

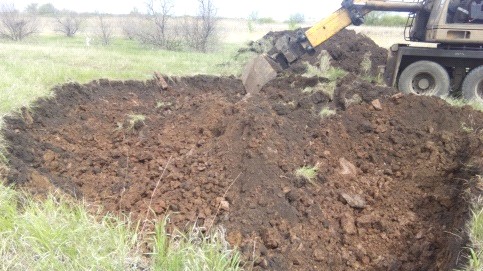

Разработка котлована, выравнивание и подготовка песчаной подушки 20см.

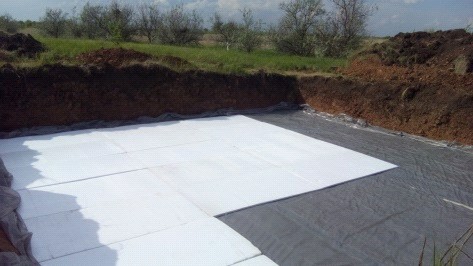

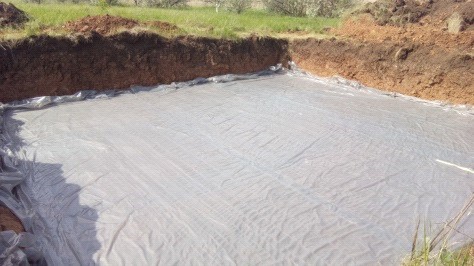

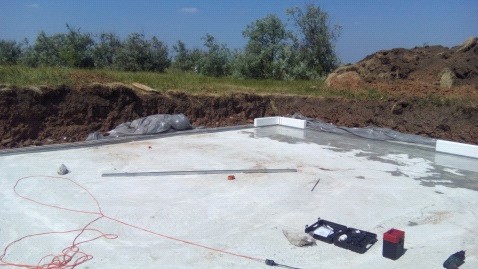

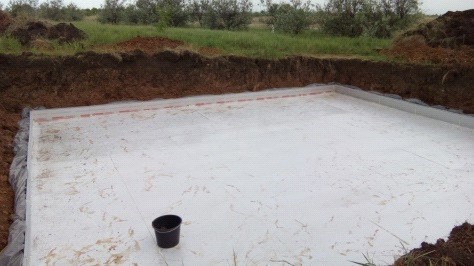

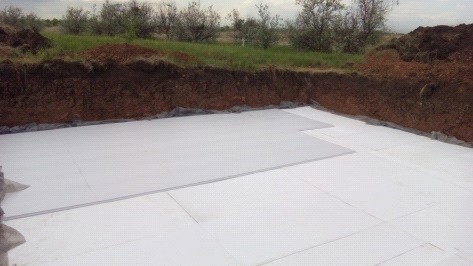

Укладка гидроизоляционной пленки (с запасом на стены котлована), монтаж подстилающего слоя пенопласта ПСБ-С-25 толщиной 3см в качестве демпферного слоя и далее укладка слоя экструзионного пенопласта толщиной 5см для тепл гидроизоляции дна чаши котлована.

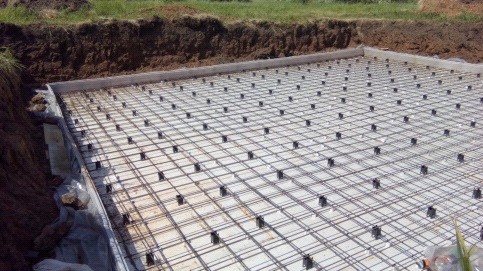

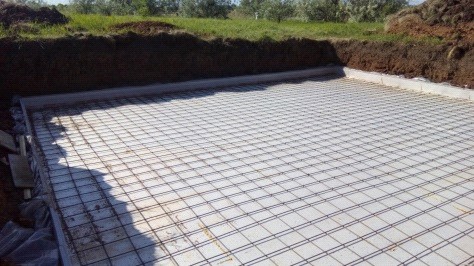

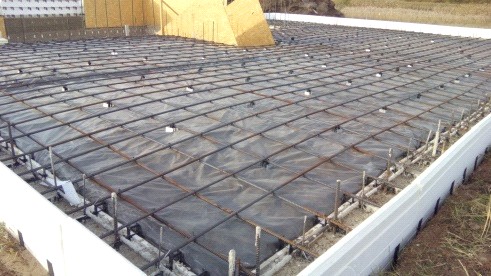

Формирование боковой стенки чаши. При укладке пенопласта, для его скрепления используем монтажную пену. Далее приступаем к изготовлению каркасной сетки из базальтовой арматуры D 8мм с песчаным напылением. Каркас делаем из двух сеток.

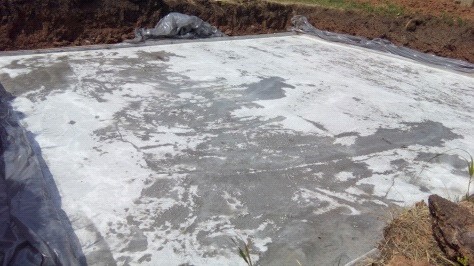

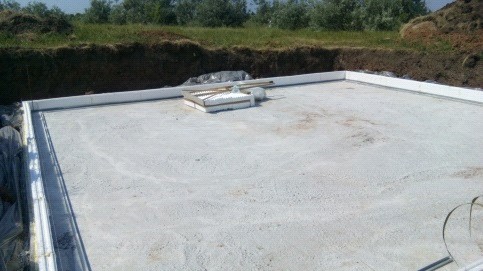

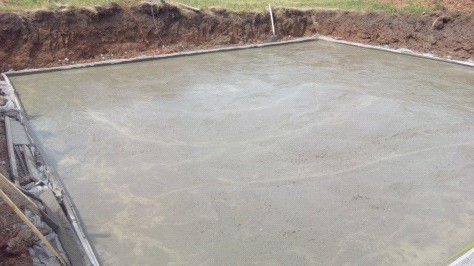

Производим заливку бетона марки М-350, объем бетона рассчитываем исходя из площади нашей чаши и высоты фундаментной плиты не менее 200мм.
Для проведения дальнейших работ необходим перерыв не менее 7 дней, чтобы бетон набрал хотя-бы начальную прочность.
Приступаем к монтажу опалубки.

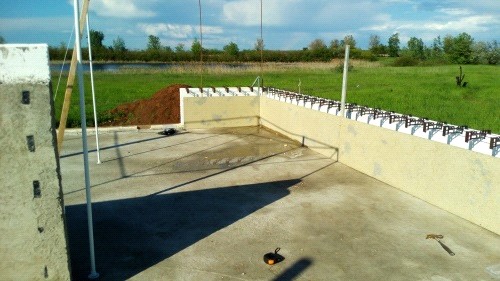

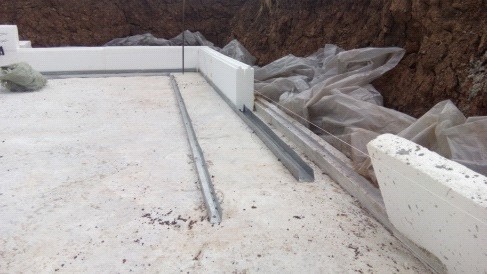

До начала монтажа опалубки, необходимо смонтировать стартовый профиль по периметру нашей плиты. Для этого используем профиль ГКЛ: по наружному контуру 40х50, по внутреннему 28х27. Монтаж первого ряда блоков производим по уровню. Для этого надо натянуть шнурку по периметру плиты на высоту блока, исходя из самого низкого угла. Блоки вставляем в профиль, как на фото, не забывая обрезать низ блока для регулировки высоты по уровню. Внутренний профиль ГКЛ монтируем на длину пластиковой перемычки.

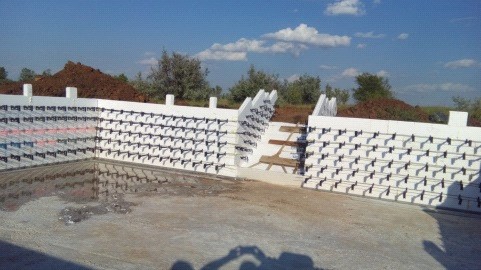

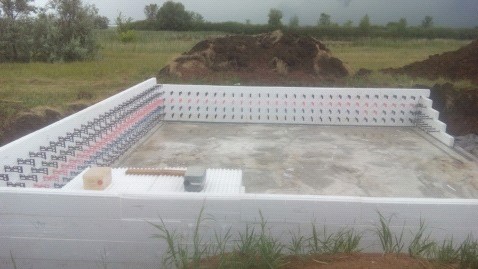

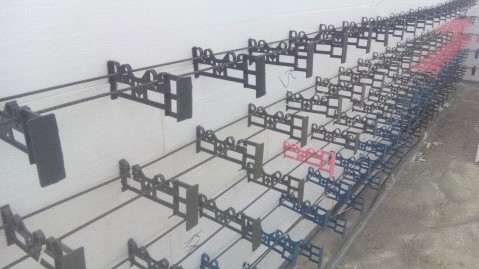

Далее монтируем внешнюю (пенопластовую) стенку нашей опалубки, блоки должны собираться в «шахматном» порядке, как кирпичи, перекрывая друг друга. Укладываем арматуру и скрепляем ее. При монтаже углов, отрезаем (отпиливаем) лишнюю длину блоков, подгоняя их друг к другу, формируя угол. Важно: углы, до крепления внешней стенки опалубки, никак не скрепляем.

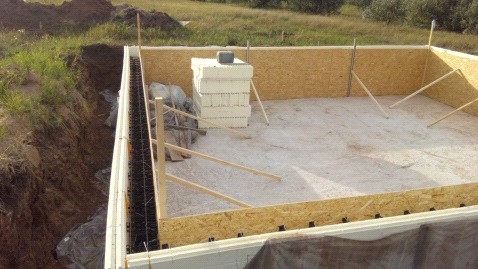

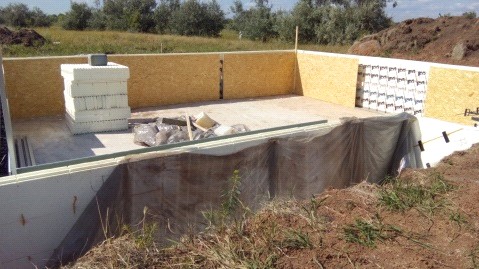

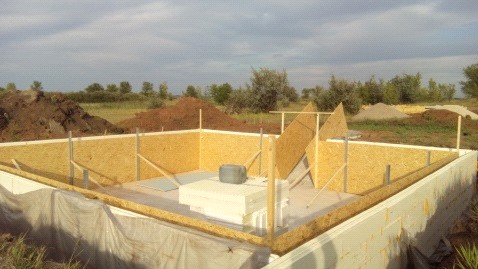

Прикрепляем по периметру на саморезы внешнюю стенку опалубки (в данном случае OSB-3). Выравниваем стены по вертикали и ставим упоры. Монтажной пеной запениваем углы и другие недочеты образовавшиеся при сборке опалубки.

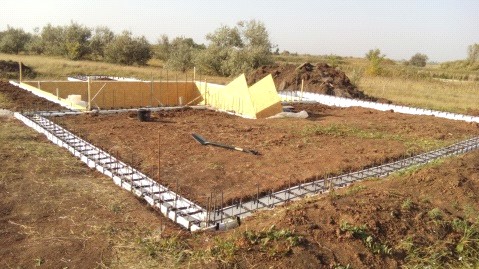

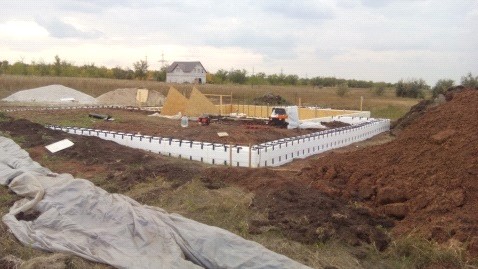

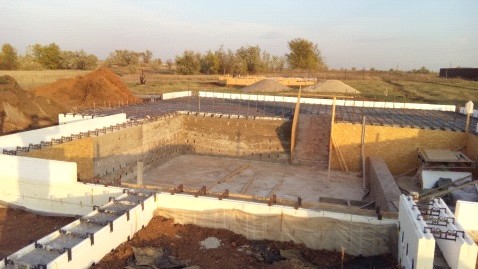

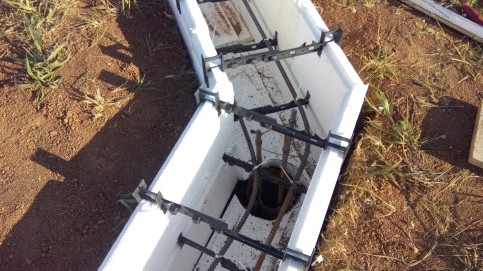

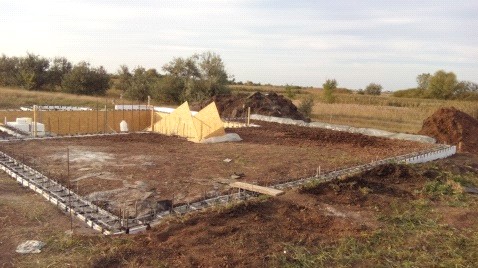

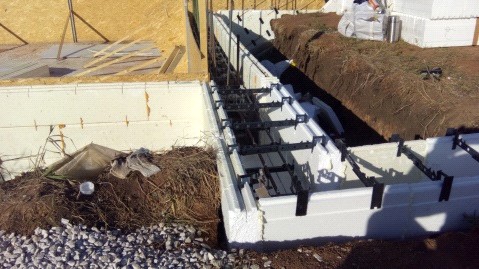

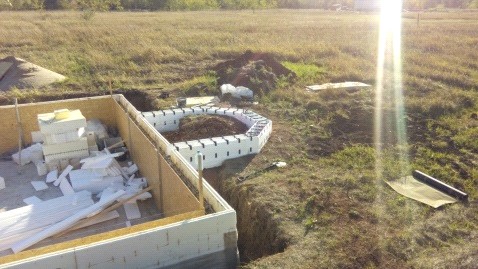

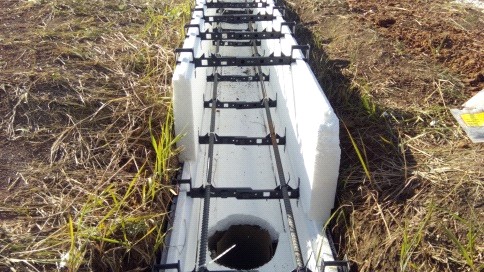

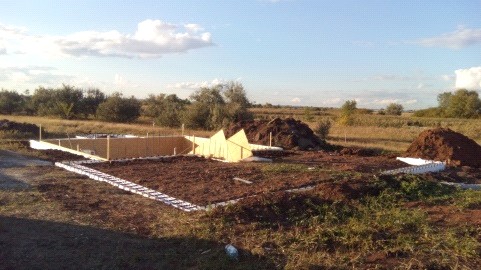

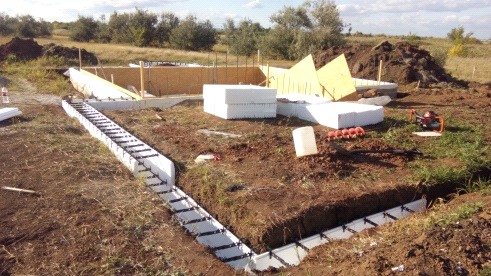

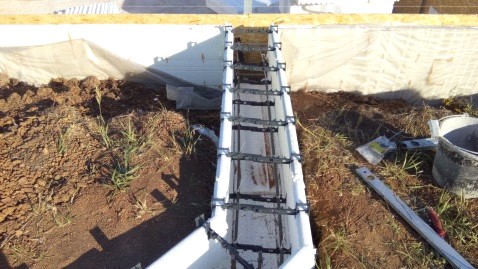

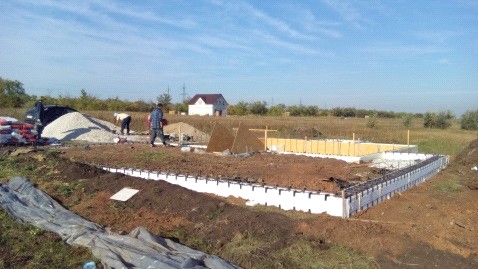

Как говорили вначале, будущий дом многоуровневый. Поэтому, параллельно этим работам, собираем опалубку «классика» с перемычками под ядро бетона 250мм, под ленточный фундамент на сваях (отверстия под сваи бурятся на глубину промерзания, до 2м) для второй половины дома, примыкающей к этой.

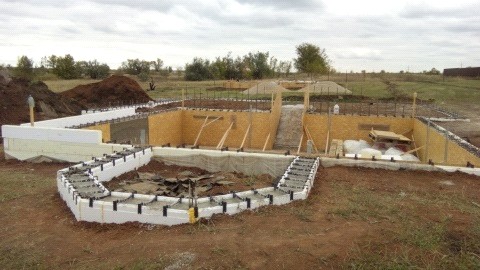

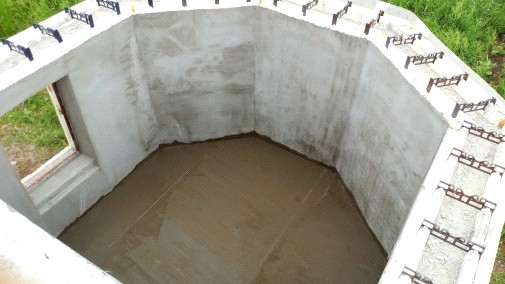

Так же собираем и эркер.

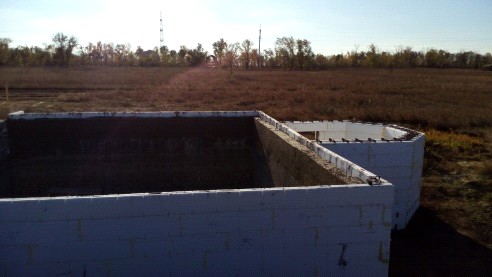

Заливаем опалубку. Заливаем по периметру, от угла к углу, последовательно по кругу, так что бы образовывалось монолитное кольцо. Заливку можно проводить ручным замесом бетона или привозным, через промежуточную емкость. Главное правильно рассчитать объем, что бы, бетон не был лишним. При таком способе, рекомендуемая высота заливки бетона, при толщине бетонного ядра 200мм, до 60см. При ручном замесе, высота заливки может быть и до 120см, т. к. время работ удлиняется из-за приготовления бетона и пока мы последовательно заливаем периметр, бетон успевает встать и не оказывать критического давления на стенки опалубки. Вибрирование бетона производим штыкованием.

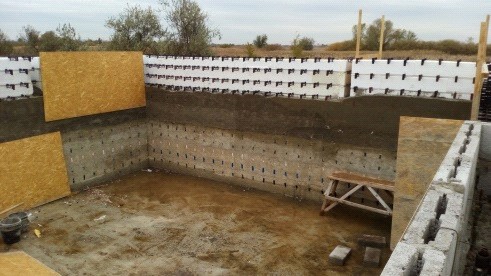

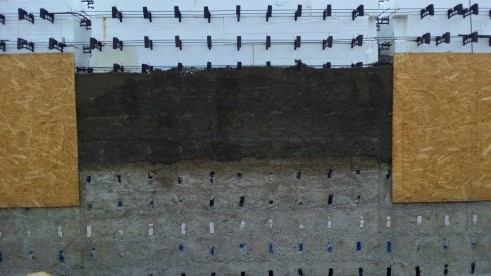

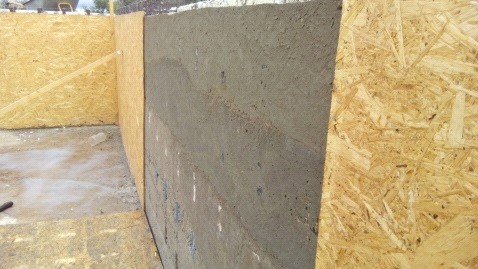

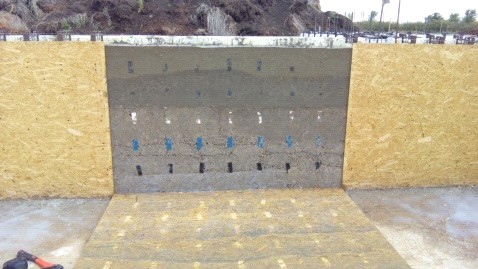

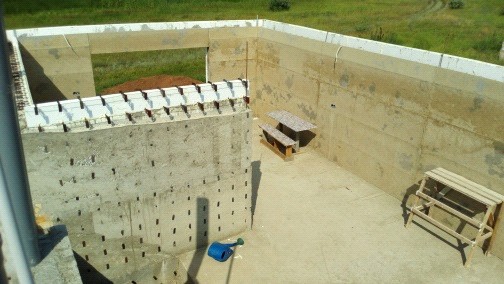

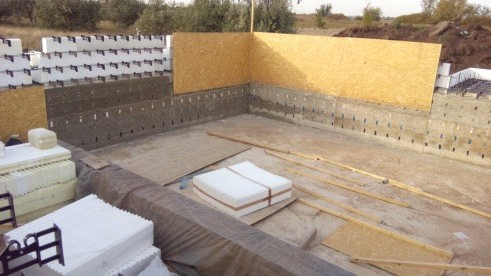

После застывания бетона снимаем листы OSB. Получаем ровные стены толщиной бетона200мм утепленные снаружи пенопластом 100мм.

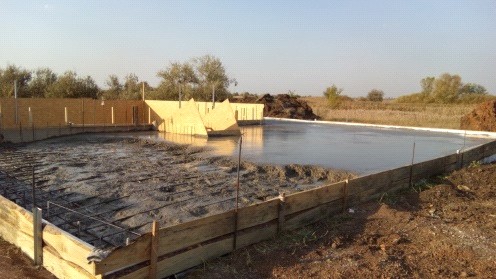

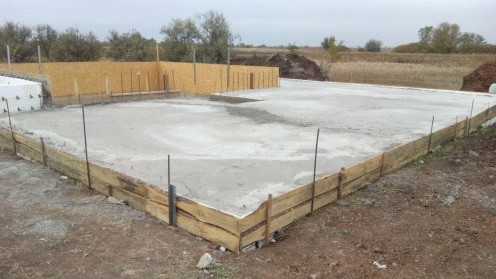

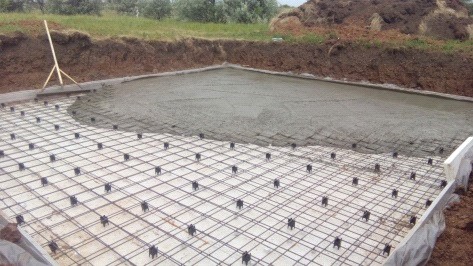

Армируем и заливаем фундаментную плиту на второй половине дома.

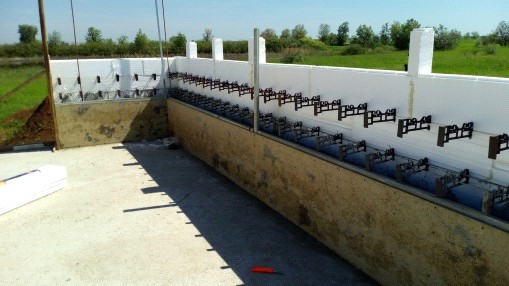

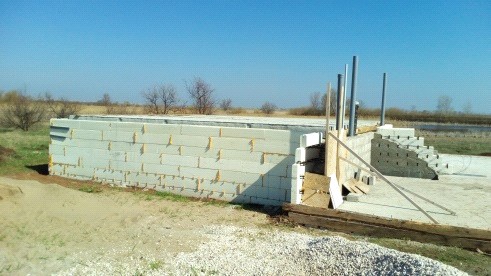

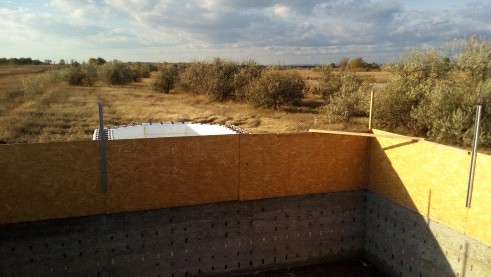

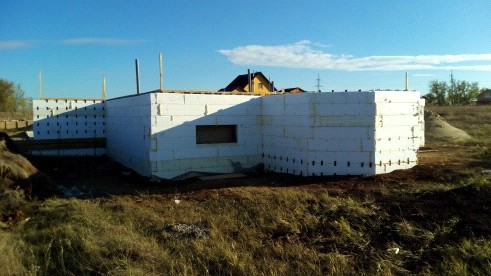

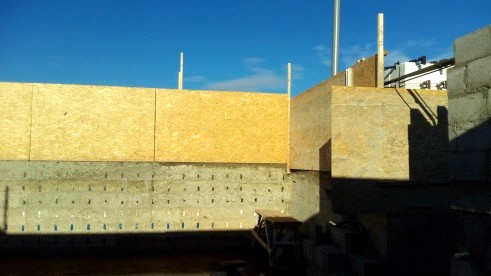

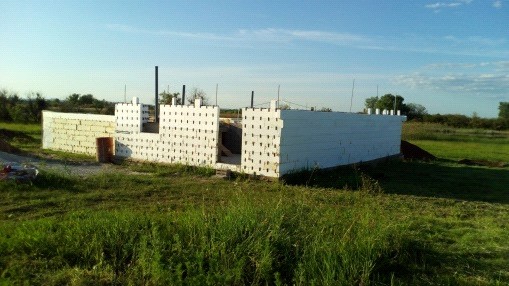

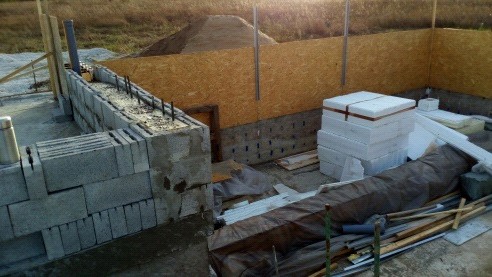

Собираем и заливаем последующие ряды опалубки по методу OSB+. В нашем случае получились стены высотой 2,5м. Листы OSB поднимали два раза.

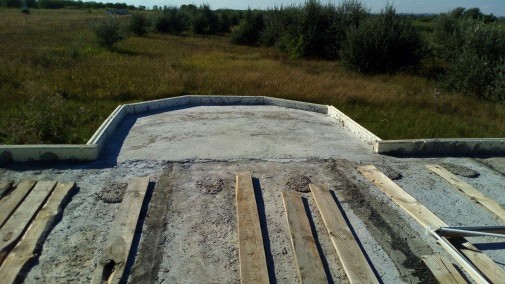

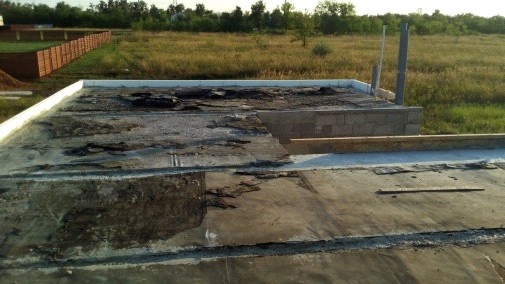

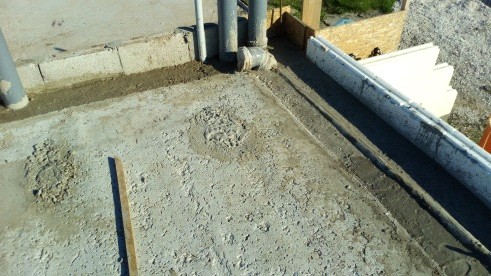

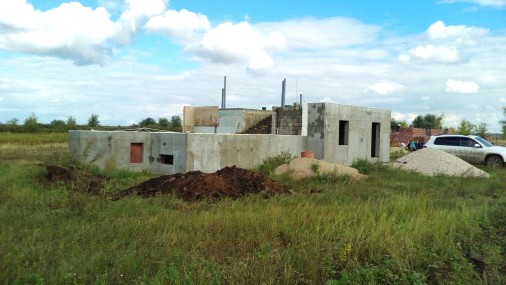

Построенный цокольный этаж перекрываем плитами перекрытия и заливаем периметр вокруг них. В результате получается, что плиты влились в утепленные стены.

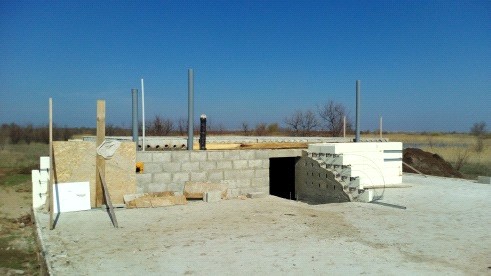

Над второй половиной дома возводим стены по технологии GB+(гринборд).

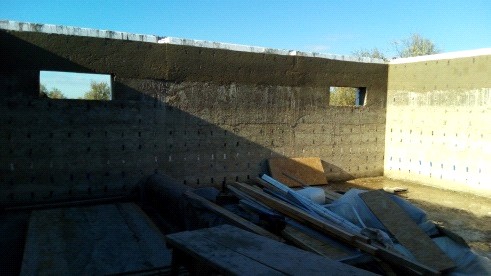

Возводим стены по технологии GB+(гринборд).

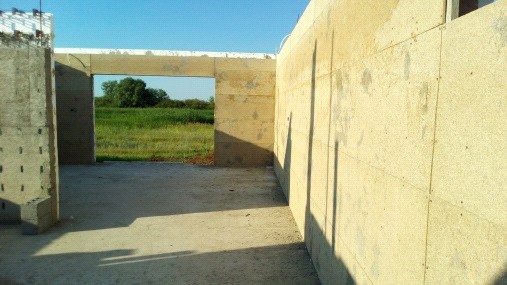

Суть этого способа та же, что и с OSB, но гринборд после застывания бетона остается. По этому материалу возможна дальнейшая штукатурка стен, свойства этого материала позволяют это делать. Но в нашем случае это будет гараж и садовая комната, поэтому гринборд останется в качестве отделки стен. В отличии от OSB, гринборд не содержит смол и является экологически чистым материалом.

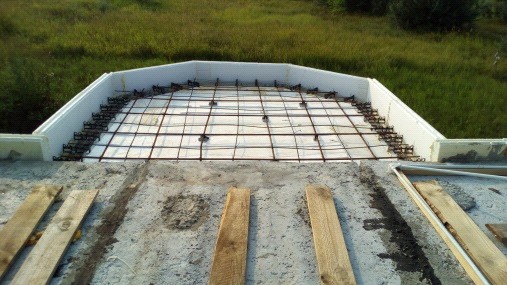

Отделываем изнутри и заливаем сверху эркер

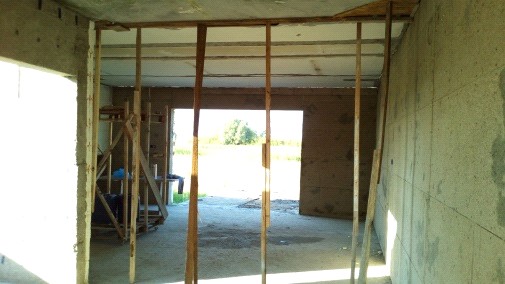

Укладываем плиты и производим их заливку по периметру, как и над цокольным этажом

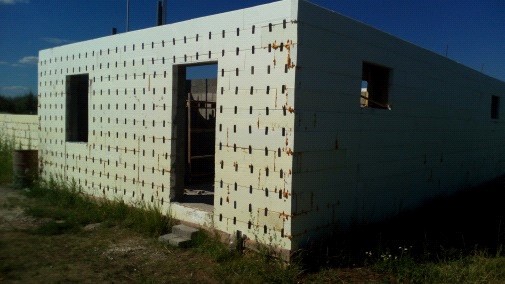

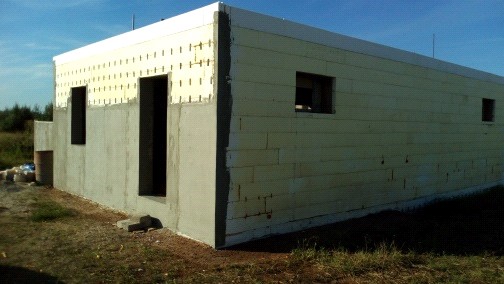

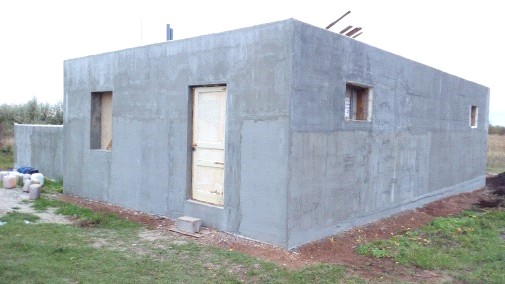

Штукатурим фасад, первый защитный слой для приклеивания армирующей сетки.

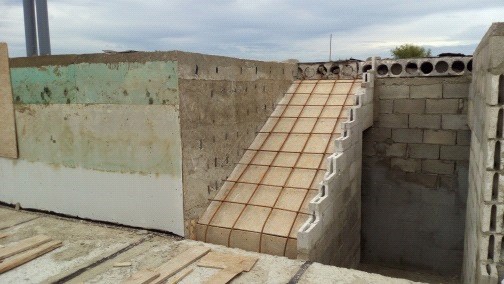

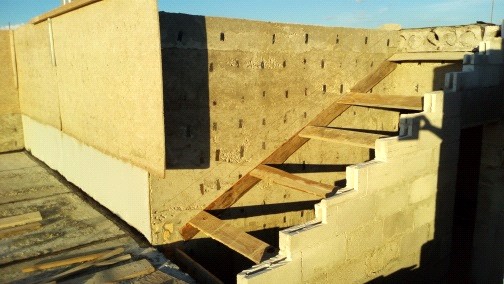

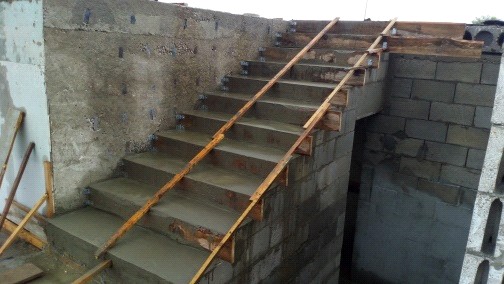

Изготовление монолитной лестницы между этажами.
Далее планируется возведение следующих этажей по технологии аналогичной GB+, только вместо гринборда будет использоваться листы влагостойкого ГКЛ, а вместо бетона – полистиролбетон (легкий бетон на основе гранул пенопласта).
