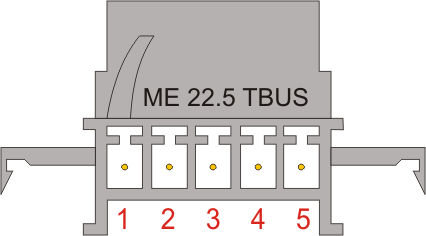

Внешний вид и назначение контактов ответной части к разъему Х5:



Номер контакта

Обозначение

Назначение

1

D+

Линия Data+ интерфейса RS485

2

D-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


Схема подключения нагрузки

АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф. 319

(+38067) 442-33-89

(+38044) 496-29-60

*****@***

www. akon.

Skype: wadbus

Технический паспорт

WAD-DOS12-BUS

ТУ У 33.2-33056998-001:2009

Двенадцатиканальный модуль дискретного вывода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

1.  Основные технические характеристики:

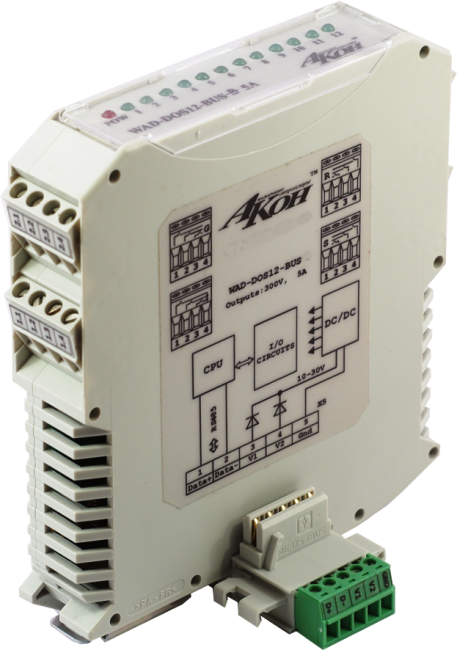

Модуль WAD-DOS12-BUS ТУ У 33.2-33056998-001:2009 предназначен для дискретного управления нагрузками, получая команды управления по линиям интерфейса RS-485.

Количество выходных каналов – 12.

Тип каналов – реле на замыкание.

Гальваническая развязка – групповая: 4 группы по 3 реле с одним общим.

Допустимый ток нагрузки по каждому каналу – 5А (10A – до 10мс).

Максимально коммутируемое напряжение – +/-300В.

Механическая надежность – минимум 20 000 000 срабатываний каждого реле.

Электрическая надежность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).

Защита от ложного срабатывания – есть, путем чтения-записи разрешающего ключа.

Контроль срабатывания реле – есть.

НЕ нашли? Не то? Что вы ищете?

Защита входа питания от другой полярности и превышения напряжения до +/?60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Выходные цепи гальванически изолированы друг от друга, питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500В.

Напряжение питания от 10 до 30 В (Рекомендуемое напряжение питания 24В).

Потребляемая мощность не более 4 Вт.

Габариты модуля - 105х114х22,5 мм.

Масса - 250 г

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DOS12-BUS                        10 шт. № 000…206950916

Комплект разъемов:        MEP 22.5 BUS        10 шт.

IMC 1.5/5                10 шт.

Паспорт – 1 шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена – 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль WAD-DOS12-BUS соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 09.09.2016 г.

Подпись лица, ответственного за приёмку: __________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, (+38067) 442-33-89, (+38044) 496-29-60, *****@***, www. akon.



Нормативная база:

Модули WAD-DOS12-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.007 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

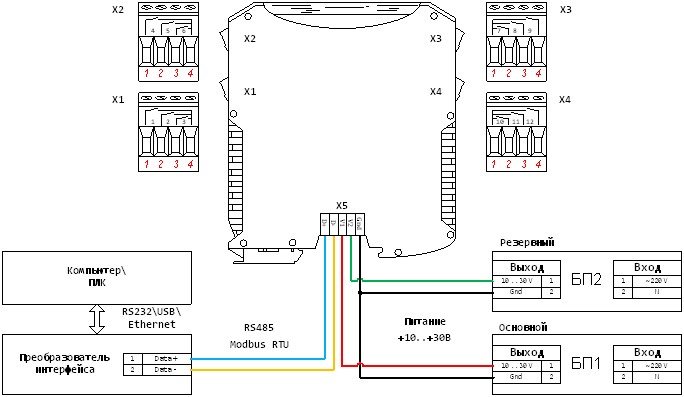

Cхема подключения питания и интерфейса


Назначение контактов разъемов X1-X4:

Разъём Х2:

2.1

2.2

2.3

2.4

K1.2

(Первое реле группы 2; Канал 4)

K2.2

(Второе реле группы 2; Канал 5)

K3.2

(Третье реле группы 2; Канал 6)

Com2

(Общий контакт группы 2)

Разъём Х1:

1.1

1.2

1.3

1.4

K1.1

(Первое реле группы 1; Канал 1)

K2.1

(Второе реле группы 1; Канал 2)

K3.1

(Третье реле группы 1; Канал 3)

Com1

(Общий контакт группы 1)

Разъём Х3:

3.1

3.2

3.3

3.4

Com3

(Общий контакт группы 3)

K1.3

(Первое реле группы 3; Канал 7)

K2.3

(Второе реле группы 3; Канал 8)

K3.3

(Третье реле группы 3; Канал 9)

Разъём Х4:

4.1

4.2

4.3

4.4

Com4

(Общий контакт группы 4)

K1.4

(Первое реле группы 4; Канал 10)

K2.4

(Второе реле группы 4; Канал 11)

K3.4

(Третье реле группы 4; Канал 12)
