Коробка магистральная 6АС 369.000-01
Коробка магистральная применяется при монтаже системы охлаждения силовых трансформаторов, для соединения электросети, питающей электродвигатели, в единую магистраль и подключения к ней кабеля от внешней электросети.

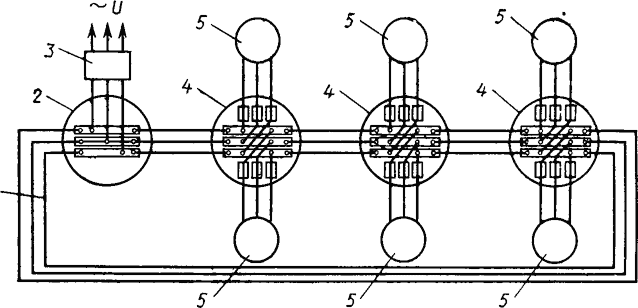

Типовая электрическая схема системы охлаждения Д.
2- магистральная коробка;
3- шкаф автоматического управления;
4- распределительные коробки;
5- электродвигатели обдува.

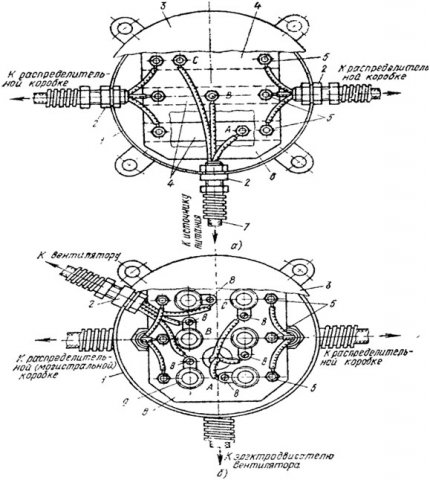

Корпус магистральной коробки имеет цилиндрическую форму, изготовлен из листовой стали. На стенке магистральной коробки имеются отверстия, в которые вмонтированы сальники (2), предназначенные для герметизации коробок в местах прохода через них кабеля. Сверху, коробка с помощью резиновых прокладок герметично закрывается крышкой. В коробке установлены гетинаксовые панели (6) с прикрепленными к ним медными пластинами (4) (по три в коробке). Для присоединения жил кабеля на обоих концах каждой пластины имеются клеммные зажимы (5) в виде винтов с гайками. В магистральной коробке, кроме того, на пластинах имеются три зажима А, В, С для присоединения кабеля к внешней электросети.
