Выключатель вакуумный однополюсный

(контактор)

ВБТ-М-3-5/400  У3

Выключатель вакуумный однополюсный типа ВБТ-М-3-5/400У3 предназначены для переключения однофазных цепей переменного тока на номинальное напряжение до 3 кВ

В частности он служит: для оперативного включения и отключения цепей переменного тока на подвижном составе электрифицированного железнодорожного транспорта, управления конденсаторными батареями крупнотоннажных индукционных и тигельных печей.

  ТЕХНИЧЕСКАЯ ХАРАКТЕРИСИКА


№

  Параметр, его обозначение

Норма

1

2

3

4

5

6

7

8

9

10

11

12

  12

13

14

15

16

Номинальное напряжение, Uном., кВ

Наибольшее рабочее напряжение, Uн. р., кВ

Номинальный ток, Iном., А

Номинальный ток отключения, Iном. откл, кА

Ток включения, кА:

-начальное действующее значение периодической составляющей Iв. н., не менее

Наибольший  пик, не более

Сквозной ток короткого замыкания, кА:

-наибольший пик (ток электродинамической стойкости),

не более:

-начальное действующее значение периодической составляющей, Iн. п

-среднеквадратичное значение тока за время его протекания (ток термической стойкости) Iт., не менее

Время протекания тока, tк. з., сек..

Амплитуда тока включения при включении конденсаторных батарей, Iв., кА, не более

Собственное время включения, tв. с., сек., не более

Собственное время отключения, tо. с., не более

Полное время отключения, tо. с., не более

Коммутационный ресурс, циклы ВО:

- без замены камер при нагрузочном токе 400А

- с заменой камер

Ток потребления электромагнита в установившемся режиме, А

не более

Номинальное напряжение управления, частотой  Uном., В

Пределы напряжения питания электромагнита, %

Масса, кг, не более

Габаритные размеры, мм, не более

длина

ширина

высота

3,0

3,6

400

5

5

12

12

5

5

4

10

0,13

0,1

0,15

5*105

1,5*106

0,25

110/220/380

90…110

6

155

130

360 (375)

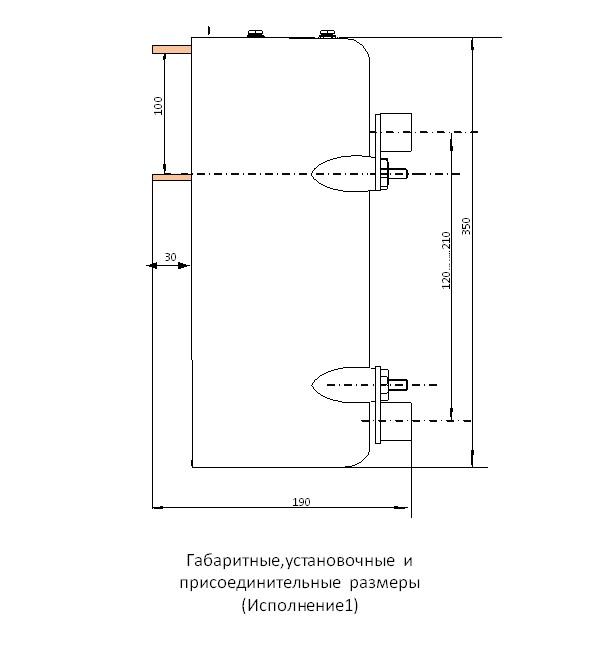

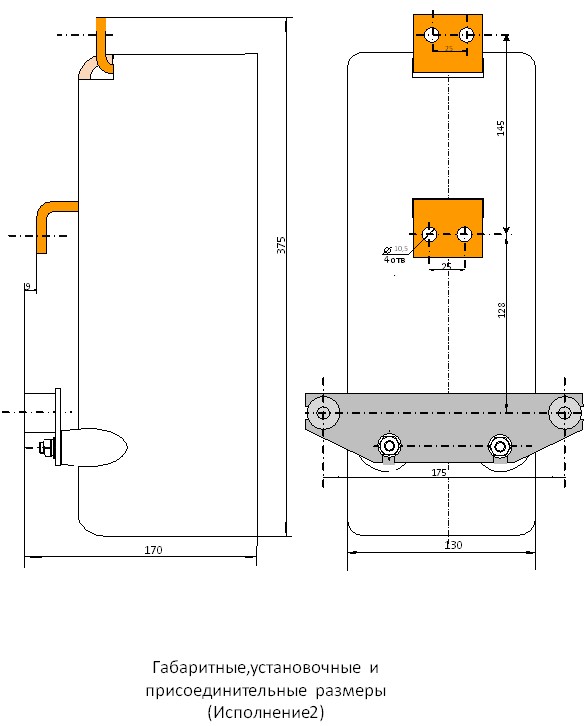

Контакторы просты в обслуживании и надежны в эксплуатации. Габаритные и установочные размеры приведены на рис. 1

По вопросу получения более полной информации, а также приобретения  выключателей обращаться:

662621, Красноярский край, 6г дом ТехЭнергоКомплекс».

тел.(ф) (39132) 75-477, E-mail: *****@***ru. сот. 8 906 911 24 12

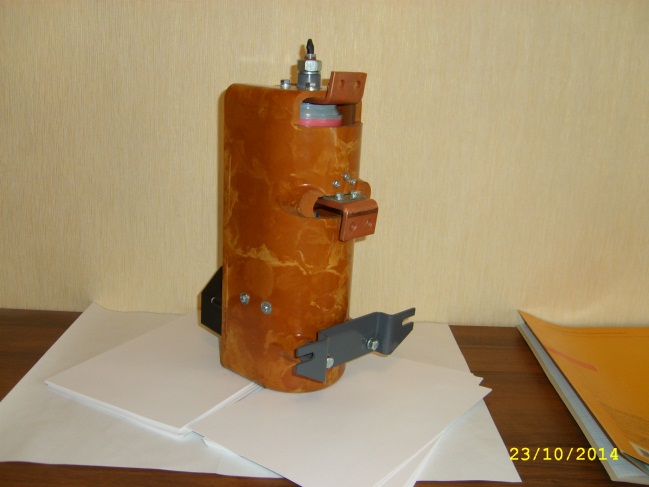

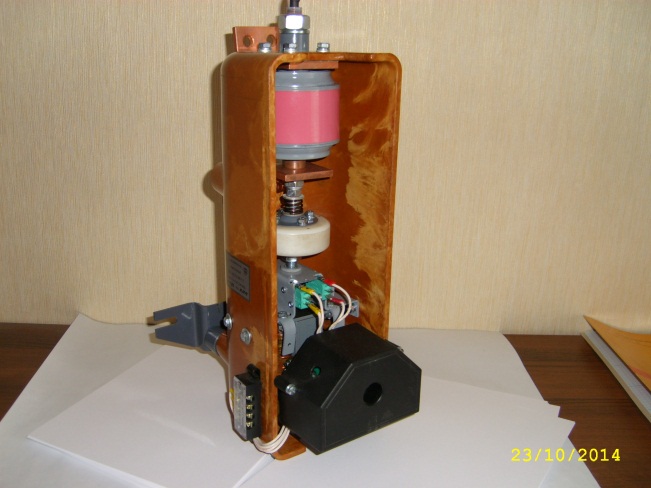

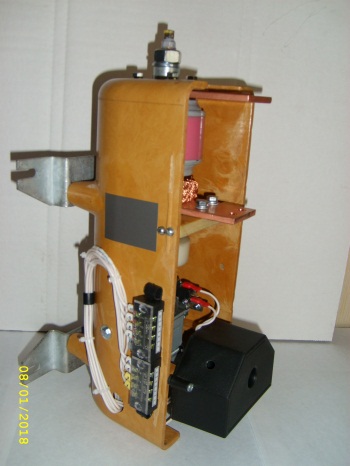

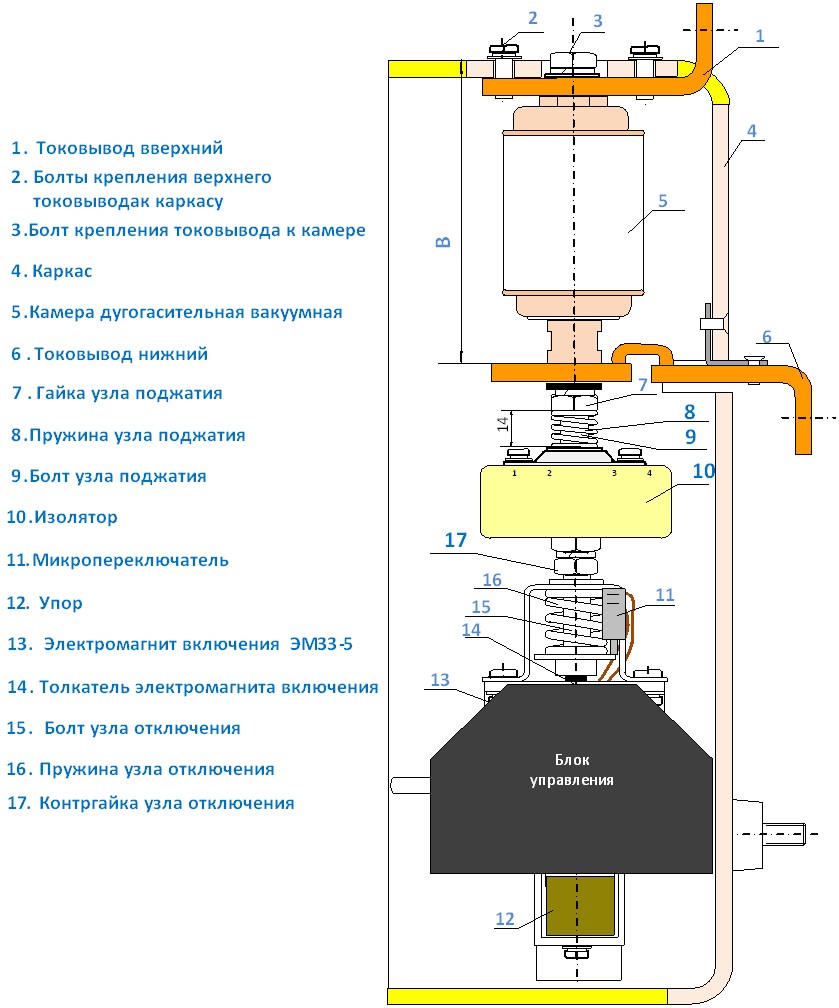

  Общий вид  выключателя (контактора)  ВБТ-М-3-5/400 У3

  ИСПОЛНЕНИЕ 1



  ИСПОЛНЕНИЕ  2

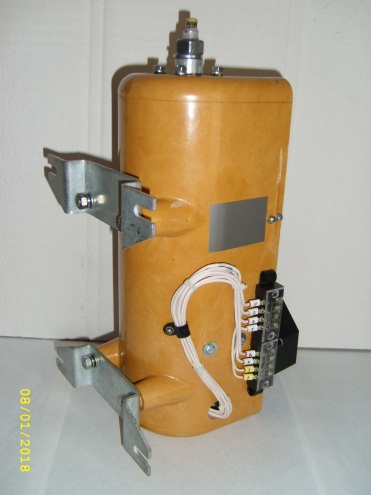

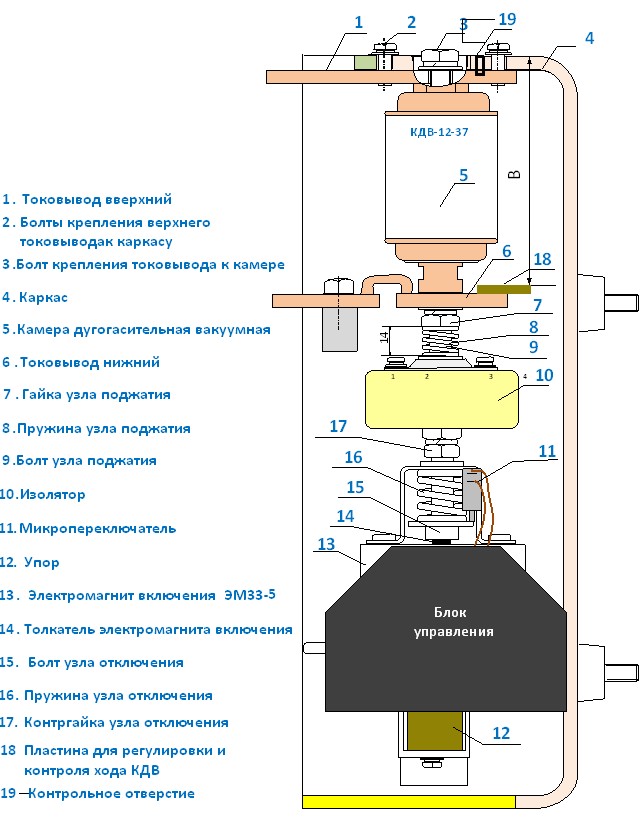

  Общий вид  выключателя (контактора)  ВБТ-М-3-5/400 У3
