Техническое описание Боллард фиксированный

  ТЕХНИЧЕСКОЕ описание

Боллард фиксированный  серия ССА

Модели  ССА

Производитель  «Центурион XXI век» (зарегистрированная торговая марка)

  194118 г. Санкт-Петербург

  1. ПРИМЕНЕНИЯ

Стационарный (фиксированный)  боллард. Разработан для защит зон требующих высокого уровня безопасности, таких как: военные базы, аэропорты, посольства, банки, тюрьмы и тд.

2 ОПИСАНИЕ БОЛЛАР ДА

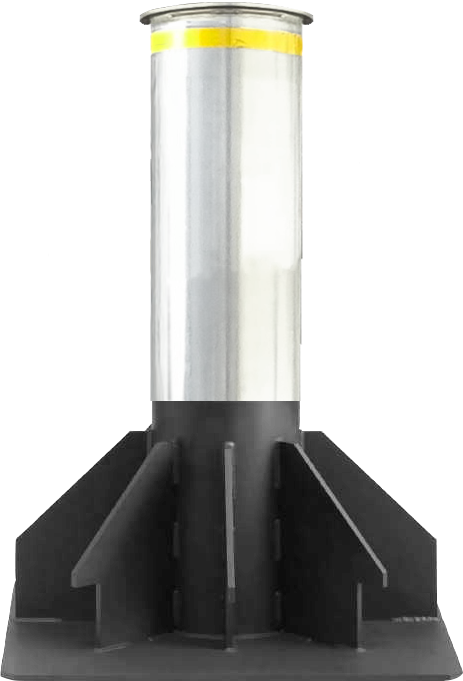

Боллард представляет собой цилиндр выстой над уровнем дорожной поверхности от 700 до 1000 мм, диаметром 275 мм или 320 мм и толщиной стенки до 18 мм.

Цилиндр выполнен из стали Ст 3 (Fe 360).  Покрытие столба - полиэфирная порошковая окраска или нержавеющая сталь, или оцинковка

АВИСИМОСТИ ОТ ЗАДАЧИ в силе остановить транспортное средство весом в 6 800 кг, движущееся на скорости 75 км/час и поглощать энергию 1.680.000 Дж, согласно правилам ASTM F2656-07.

Боллард устанавливается внутри специально вырытой фундаментной ямы, основание залито бетоном

3 АКСЕССУАРЫ

Комплект сигнальных светодиодов (по дополнительному запросу)

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ болларда

Модель ССА	Стационарный
Высота цилиндра над дорожной поверхностью [мм]	700 - 1000
Толщина стенок цилиндра [мм]	Не более 18
Диаметр цилиндра [мм]	275-320
Материал изготовления цилиндра	Ст 3 (Fe 360)
Отделка цилиндра	Полиэфирная порошковая краска RAL, нержавеющая сталь, глубокое цинкование
Материал изготовления крышки цилиндра	Алюминий обработанным методом катафорез, нержавеющая сталь
Резиновым отбойник	(опция)
Ширина светоотражающей  ленты [мм]	50
Цвет светоотражающей ленты	Желтый / красным
Сопротивляемость удару (без деформации) [Дж]	До 700000
Сопротивляемость разрушению [Дж]	До 2000000
Размеры подземной конструкции LxPxH [мм]	1000 x 1000 x 600
Размеры (фундаментной ямы LxPxH [мм]	1200x1200x800
Общий вес [кг]	200

5. ФУНДАМЕНТ

Характеристики бетона	Класс A C25/30 с заполнителем 10-30 и значением Rck>30 N/W согласно UNI EN 12620
Коэффициент уплотнения грунта	Коэффициент уплотнения 90
Арматура	Класс B450C рёбристая арматура пределом текучести > 450 MPa и пределом прочности > 540 MPa.  Диметр 10 мм

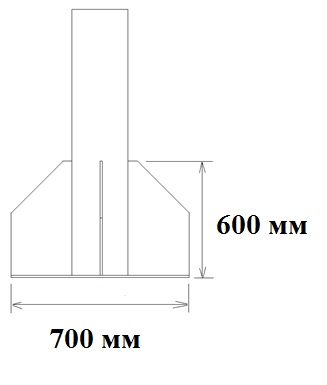

6. ГАБАРИТНЫЕ РАЗМЕРЫ

Диаметр столба 273 мм или 325 мм.

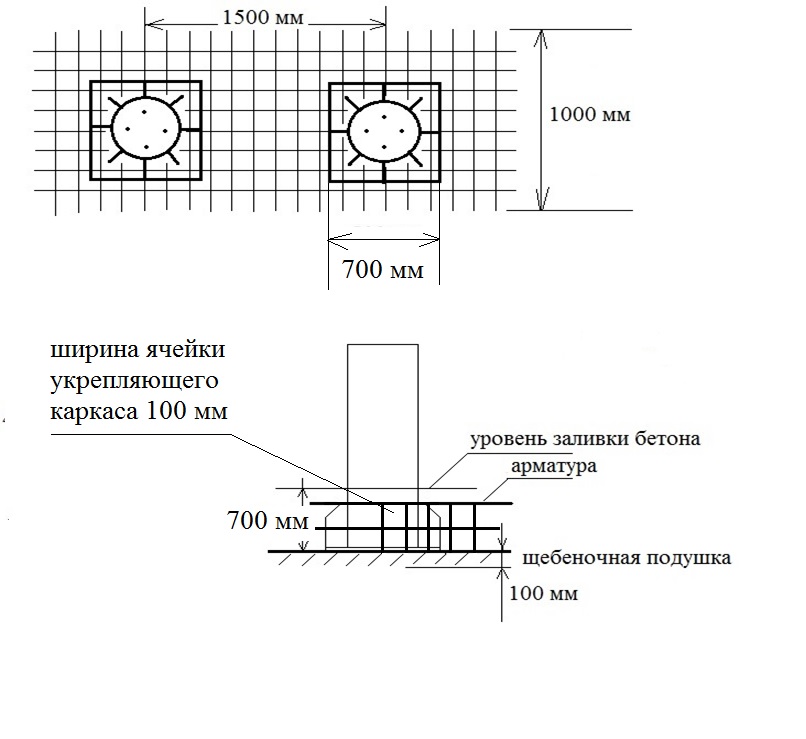

7. ПОРЯДОК МОНТАЖА

Щебеночна подушка не менее 100 мм, фракция 10/20. Обвязка арматурой диаметр 10 мм
