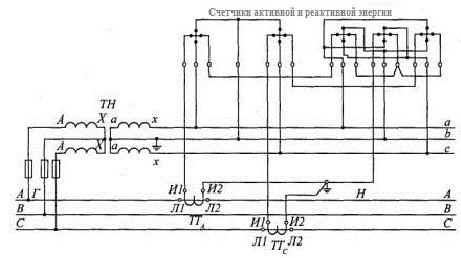

Схема включения двухэлементного счетчика активной энергии и трехэлементного счетчика реактивной энергии в трехпроводную цепь с двумя измерительными ТТ и ТН. Прямой порядок чередования фаз АВС обязателен.
2.
Схема включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную цепь с тремя ТТ и заземленной фазой b ТН. Прямой порядок чередования фаз АВС обязателен (цепи напряжения электронных счетчиков показаны условно)

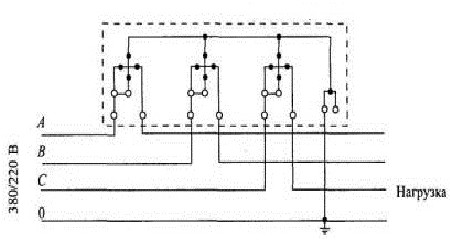

Схема включения прямоточного счетчика
2.

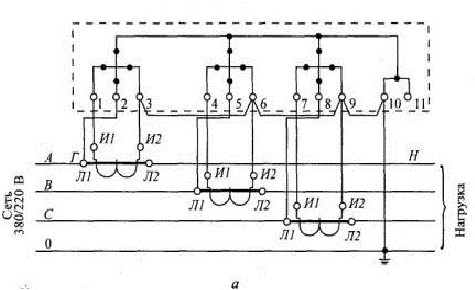

Схема включения трехэлементного счетчика в четырехпроводную сеть с раздельными цепями тока и напряжения. Прямой порядок чередования фаз обязателен
3.

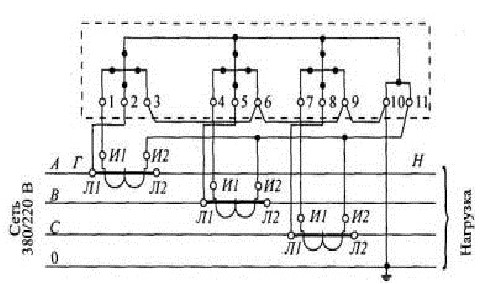

Схема включения трехэлементного счетчика в четырехпроводной сети в «звезду». Прямой порядок чередования фаз обязателен
