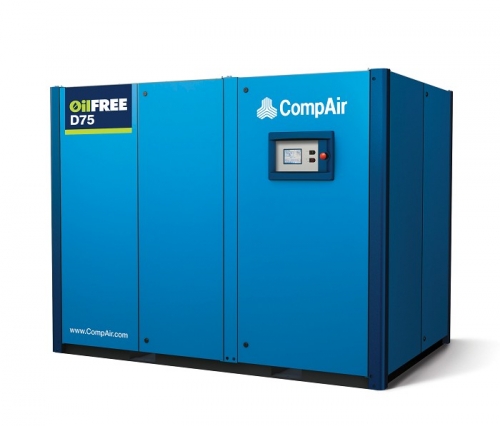

Винтовые безмасляные компрессоры CompAir Dryclon CompAir D75-8W
В компрессорах серии Dryclon масло используется только для смазки подшипников и редуктора, т. е. контакт сжимаемого воздуха с маслом полностью отсутствует. Двухступенчатая фильтрация воздуха на входе в кожух компрессора и непосредственно на всасывании защищает винтовой блок от попадания частиц пыли. Воздух в компрессоре последовательно сжимается двумя винтовыми блоками с промежуточным охлаждением. Компрессоры скомпонованы для удобного обслуживания: все точки сервисного обслуживания сгруппированы в одной зоне, упрощен доступ к очистке системы охлаждения, стандартный межсервисный период 8000 часов, специальный сливной масляный насос помогает менять масло быстро и эффективно. Компрессоры серии имеют исполнения с переменной и постоянной производительностью, воздушным или водяным охлаждением, могут быть оснащены системой рекуперации тепла.
Технические характеристики
Основные характеристики | Единицы измерения | Значение |
Максимальное рабочее давление при загрузке | без нагрузки | бар | 8.0 |
Минимальное рабочее давление | бар | 4.0 |
Температура окружающей среды - min/max | °C | 0 / + 45 |
Производительность мин/макс | м?/мин | 11.25-11.49 |
Потребляемая мощность на холостом ходу | кВт | 20 |
Скорость вращения ротора 1-ая ступень | об/мин | 7853 |
Скорость вращения ротора 2-ая ступень | об/мин | 11318 |
Температура воздуха на выходе из компрессора выше температуры окружающей среды | °C | 10 above cooling water inlet temperature |
Уровень мощности звука LWA | Дб | 75 |
Электрические характеристики | ||
Номинальная мощность двигателя | кВт | 75 |
Номинальное напряжение (отклонение) / частота | В / Гц | 400 (+- 10%) / 50 |
Максимальный ток при 400В | А | 2 * 1.5 kW |
Пусковой ток (max. % от максимального тока) | % | 156 |
Класс защиты двигателя | IP55 (IE3) - IEC 60034-2-1 | |
Скорость вращения двигателя | об/мин | 2970 |
Мощность двигателя охлаждения | кВт | 2*1,5 (IP-54) |
Мощность двигателя масляного насоса | кВт | 0,55 (IP-54) |
Мощность двигателя водяного насоса | кВт | 0,75 (IP-54) |
Сечение кабеля | мм? | 3*95 PE50 |
Номинальный ток предохранителей | А | 3*250 |
Параметры охлаждения | ||
Поток охлаждающего воздуха | м?/мин | 255 |
Отвод тепла | % | 95 |
Размер входного отверстия | мм | 1210*975 |
Размер выходного отверстия | мм | 1578*1390 |
Температура воздуха охлаждения выше температуры окружающей среды | °C | 23 |
Максимально допустимый перепад давления в воздуховоде при макс. температуре окружающей среды | Па | 40/15 (35°С / 45°С) |
Дополнительный характеристики | ||
Объем воды для компрессора (Вода / Гликолевая смесь) | литр | 30 |
Объем компрессорного масла | литр | 24 |
Размер соединения | EN 1092-1/13/B1/DN80*8/PN16 | |
Отвод конденсата | 5*G1/2 | |
Масса | кг | 3223 |
Длина | мм | 2597 |
Ширина | мм | 1744 |
Высота | мм | 2001 |
