Контроллер с инфракрасным датчиком: IFS
Инфракрасный блок управления | Инфракрасный датчик |

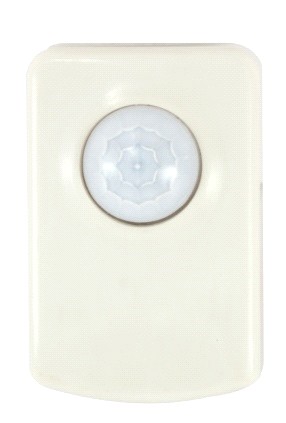

IFS - инфракрасный датчик, который способен определять, есть ли люди в помещении и автоматически запускать кондиционер. Данное устройство способствует созданию комфортной среды для пользователей и может автоматически отключать кондиционер.
- Простая установка на стене и на потолке. Широкий угол обнаружения, до 100 градусов. Дистанция обнаружения: по горизонтали – минимум 4 метра, по вертикали – около трех метров, хорошая чувствительность. Дополнительная функция автоматического перезапуска. Автоматическая регулировка среды в помещении. Автоматическое увеличение времени отключения, отсутствуют частые включения и отключения. Изящный внешний вид подходит для различных типов помещений. Электропитание подключается от панели индикации внутреннего блока. Не нужен дополнительный источник электропитания.
Подключение
Инфракрасный датчик управления IFS включает в себя датчик и блок управления.
Через блок управления устройство подключается к пульту проводного управления и к внутреннему блоку.
IFS может быть подключен к порту сетевого модуля внутреннего блока и получать от него электропитание 5 В постоянного тока.
При соединении порта COM и порта заземления отправляется сигнал на включение внутреннего блока; при разрыве соединения портов COM и заземления отправляется сигнал об отключении внутреннего блока.

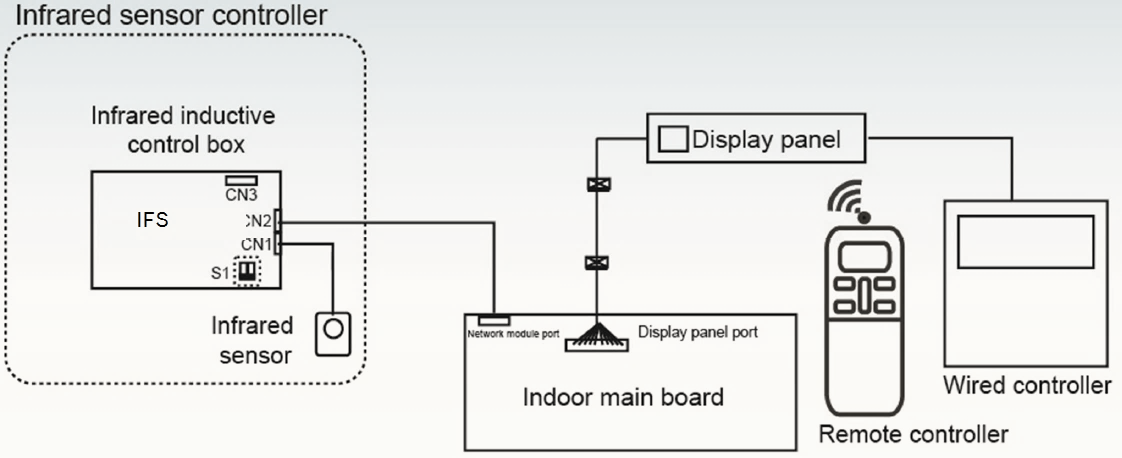

Infrared sensor controller | Инфракрасный датчик управления |
Infrared inductive control box | Инфракрасный индуктивный блок управления |
Display panel | Панель индикации |
Infrared sensor | Инфракрасный датчик |
Network module port | Порт сетевого модуля |
Display panel port | Порт панели индикации |
Indoor main board | Главная плата внутреннего блока |
Wired controller | Пульт проводного управления |
Remote controller |

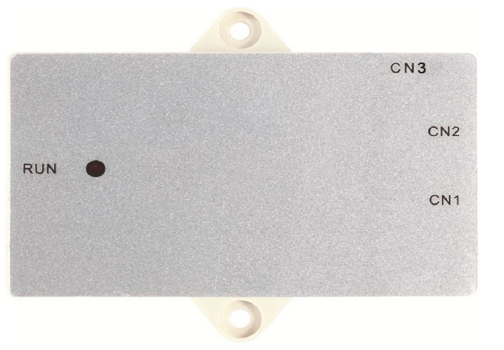

- IFS может работать совместно с пультом дистанционного управления и пультом проводного управления. Для подключения инфракрасного датчика используется порт CN1. Для подключения порта сетевого модуля внутреннего блока используется порт CN2. Резервный вариант - порт CN3. Данные переключателя S1:
| Отключение внутренних блоков через 0,5 часа после выхода пользователей из помещения (по умолчанию). |
| Отключение внутренних блоков через 1 час после выхода пользователей из помещения. |
| С дополнительной функцией автоматического перезапуска. |
| Без дополнительной функции автоматического перезапуска. |
Место установки инфракрасного датчика
Ceiling | Потолок |
Wall | Стена |
1.2 m~ 1.5 m | 1,2 – 1,5 м. |
Floor | Пол |
Примечания
Дистанция обнаружения в направлении X больше, чем в направлении Y, поэтому убедитесь, что направление X инфракрасного датчика параллельно направлению коридора, чтобы добиться максимального эффекта обнаружения.
Как пользоваться устройством
Основной функцией устройства IFS является автоматическое отключение внутреннего блока. Таким образом, пользователь должен сначала запустить внутренний блок, настроить температуру, скорость вращения вентилятора и т. п. с помощью пульта дистанционного управления или пульта проводного управления. После завершения однократной настройки пользователю не нужно отключать внутренний блок. Устройство IFS отключит блок автоматически после того, как пользователь покинет помещение. Если пользователь входит в зону обнаружения инфракрасного датчика, IFS запускает внутренний блок, и он начинает работать в соответствии с ранее заданными настройками.
Основные параметры:
Напряжение на входе | +5 В постоянного тока |
Температура окружающей среды | -5 ?~43 ? |
Влажность окружающей среды | Относительная влажность от 40 % до 90 % |
Рабочие инструкции
1) Инфракрасные датчики могут определять активность человека в определенной зоне и отключать внутренний блок автоматически при отсутствии активности.
На рисунке ниже показана дистанция и угол обнаружения:
Direction | Направление |
2) Если внутренний блок включен, а инфракрасный датчик не определяет движение человека, или не получал команд от пульта дистанционного управления или пульта проводного управления в последние 30 минут (или 60 минут, в соответствии с настройкой переключателя S1-1 на блоке управления инфракрасным датчиком), устройство автоматически отключит внутренний блок. Внутренний блок снова включится после того, как инфракрасный датчик снова обнаружит активность человека.
3) Датчик продолжит следить за активностью человека, чтобы определить, следует ли отключить или запустить внутренний блок в случае, если он включен с помощью пульта дистанционного управления или пульта проводного управления, вне зависимости от настроек таймера, а также команд управления, переданных на внутренний блок от других средств управления, например, от пульта централизованного управления.
4) Рекомендуется не использовать модуль центрального управления и другие модули управления, если внутренний блок подключен к инфракрасному датчику управления. В противном случае возможны конфликты или отказ системы управления.
5) Не устанавливайте инфракрасный датчик вблизи источника радиочастотных помех, в противном случае это может привести к ошибочному срабатыванию инфракрасного датчика.
Установка

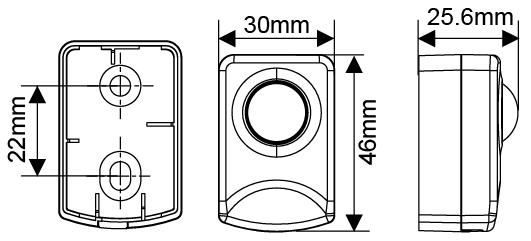

Размеры
Инфракрасный датчик | Блок управления |
|
|
mm | мм |

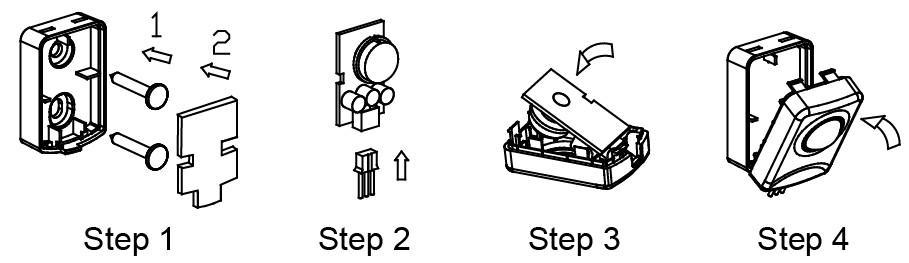

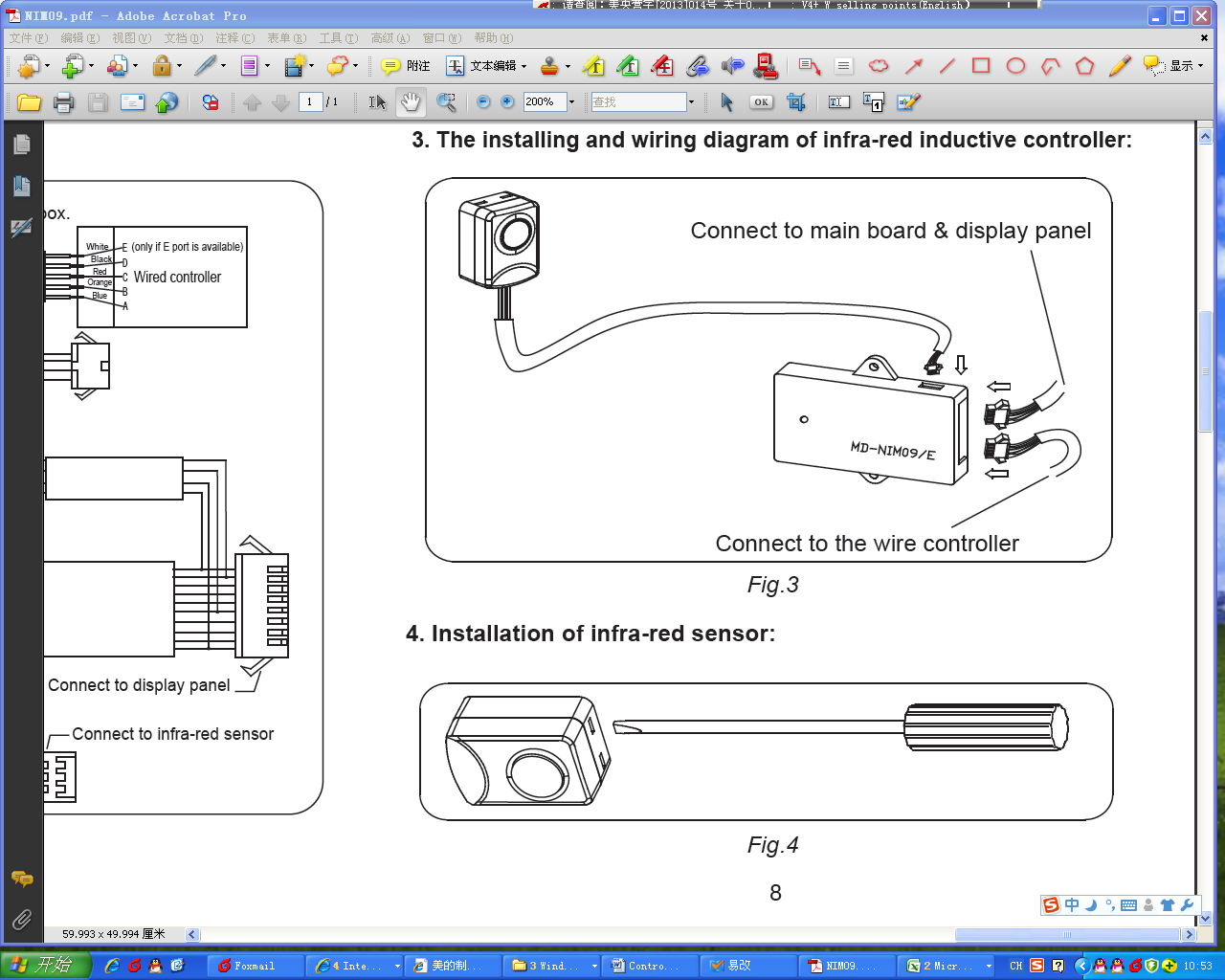

Подключение и сборка
Этап 1 | Этап 2 | Этап 3 | Этап 4 | Этап 5 |

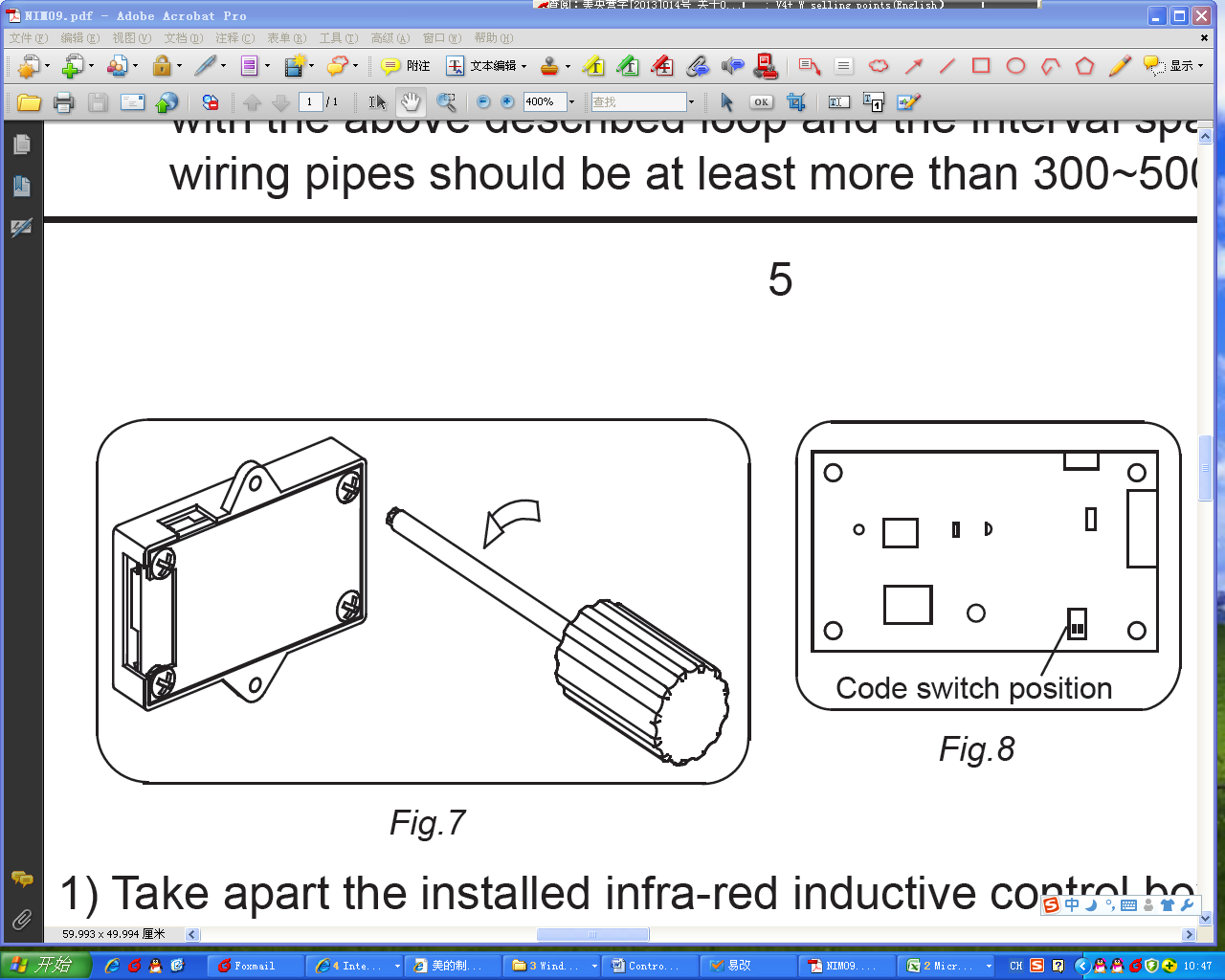

Code switch position | Место переключения кодов |

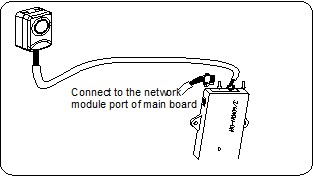

Connect to the network module port of main board | Подключите к порту сетевого модуля главной платы |

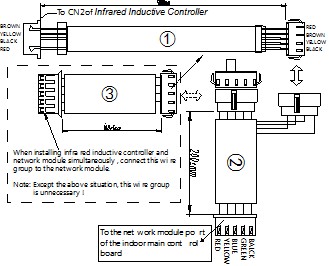

- Методы подключения проводов
To CN2 of Infrared Inductive Controller | К порту CN2 устройства инфракрасного индуктивного управления |
BROWN | КОРИЧНЕВЫЙ |
YELLOW | ЖЕЛТЫЙ |
BLACK | ЧЕРНЫЙ |
RED | КРАСНЫЙ |
To the network module port on the indoor main control board | К порту сетевого модуля платы управления внутренним блоком |
GREEN | ЗЕЛЕНЫЙ |
When installing infra red inductive controller and network module simultaneously, connect this wire group to the network module | При одновременной установке устройства инфракрасного индуктивного управления и сетевого модуля подключите эту группу проводов к сетевому модулю |
Note: Except the above situation this wiring group in unnecessary! | Примечание. За исключением вышеуказанной ситуации данная группа проводов не нужна! |
Примечания:
Устройство инфракрасного индуктивного управления - это низковольтное устройство, соответственно, его запрещается подключать напрямую к высоковольтным проводам 220 в или 380 В, и соединительные провода не могут размещаться в кабель-канале вместе с проводами для вышеуказанных контуров, а расстояние между кабель-каналами должно составлять не менее 300—500 мм.
