Исходные данные к техническому заданию

«Радиационная защита бустера Нуклотрона»

1. Значение потерь пучка (ядер/сек) распределенное по энергии в диапазонах: 6-30 МэВ/н; 30-100 МэВ/н;100-250 МэВ/н; 250-600 МэВ/н и по источникам потерь (равномерно распределенные по кольцу потери за счет остаточного газа, локальные потери на 44 перехватчиках-коллиматорах внутри вакуумной камеры), потери на

элементах магнитной оптики и т. д.). Разбиение потерь по энергии для всех источников может быть иным, но достаточно подробным.

Основные параметры бустера.


Ионы

Энергия инжекции

197Au31+

3 МэВ/нуклон

Максимальная энергия

600 МэВ/нуклон

Магнитная жесткость при инжекции

1,,6 Тл?м

максимальная

25,0 Тл?м

Периметр

210,96 м


2) Места формирования локальных потерь (точное расположение

перехватчиков пучка, выводы пучка в корпус 1Б и в

коллайдер и т. д.)

3) Потери пучка за счет рекомбинации ядер и электронов СЭО и на каких

коллиматорах они будут реализовываться.

СТРУКТУРА DFO

       В этой структуре для 100% коллимации ионов с Z=33 достаточно установить 7 коллиматоров, расположенных, как показано на рис. 2.11.

Рис. 2.11. Распределение поглощаемых ядер с Z=33 при 7 коллиматорах на суперпериод. в
структуре  DFO (100% коллимация).

Если отказаться от коллиматора С1, на который попадает 4.3% ионов с Z=33, то получим распределение, показанное на рис. 2.12. Лишь небольшое количество ионов с Z=33 (0.46%) попадает на вторую фокусирующую линзу (QF2).

Рис. 2.12. Распределение поглощаемых ядер с Z=33 при 6 коллиматорах на суперпериод. в
структуре DFO.

Отказ от коллиматора, расположенного перед линзой QD5, (коллиматор С5 на рис. 2.12) приводит к распределению, показанному на рис. 2.13. Как видно из рисунка, суммарная коллимация при 5 коллиматорах составляет 91.06%.

Рис. 2.13. Распределение поглощаемых ядер с Z=33 при 5 коллиматорах на суперпериод. в
структуре DFO.

4) Потери пучка на перезарядной мишени. Где высаживаются 20% ядер Au78+

?

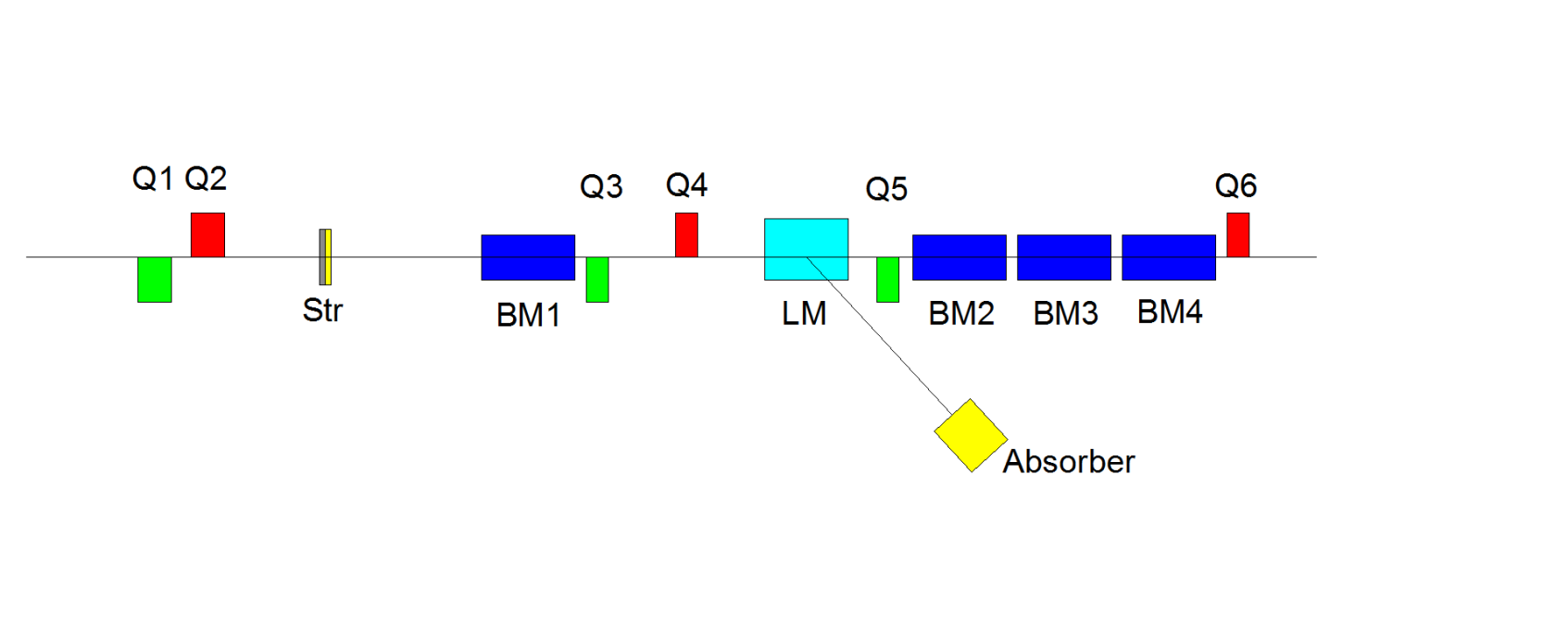

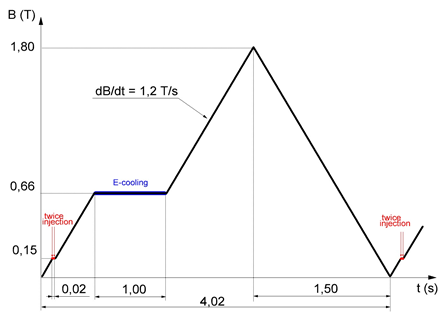

5) Временное распределение работы бустера в разных режимах.
