Модульные каналы из нержавеющей стали
Установка выпускных трапов и каналов
Базовые инструкции.

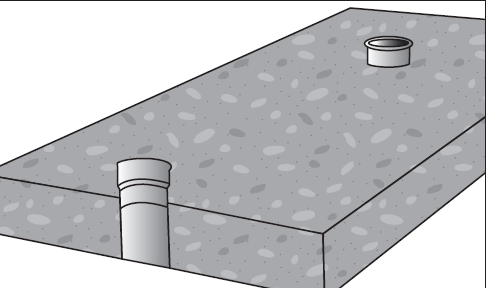

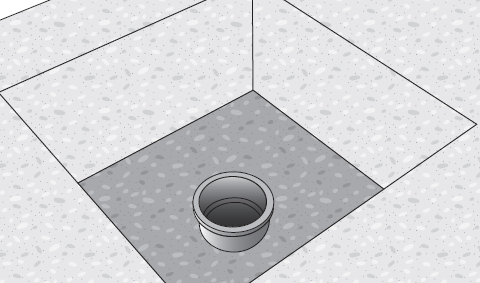

Шаг 1 Подготовка
| Шаг 4. Заливка раствором
|
Выведете канализационные трубы для подсоединения трапов | |

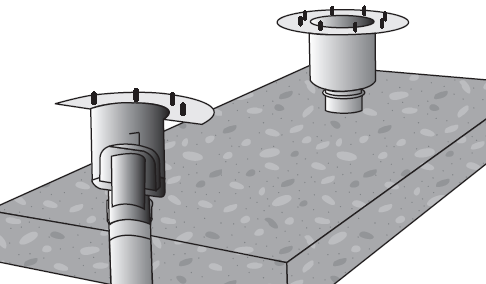

Шаг 2 Установка трапов
| Шаг 4. продолжение
|
Выведете канализационные трубы для подсоединения трапов | Убедиться, что в трубы не попал строительный мусор |

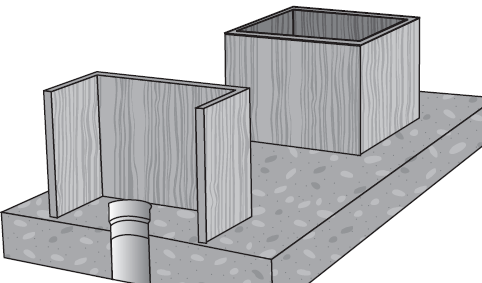

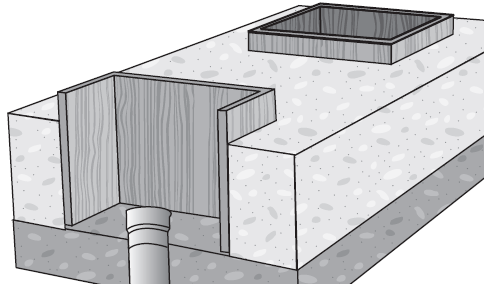

Шаг 3 Установка опалубки
|
|
Установить ограждающую опалубку перед выполнением стяжки. | Установить трап и проверить уровень. Снять фланец. |
Шаг 6. Бетонирование трапов
| 50-100мм с каждой стороны каналов для обеспечения рабочего пространства для выравнивания уровня опорных винтов, фиксирующих пластин и закручивания фланцев. Перед заливкой раствора, убедитесь что соединения каналов и трапов водонепроницаемы. |

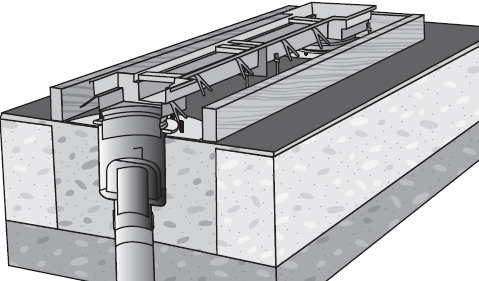

Шаг 8. Установка опалубки.
Установите опалубку для бетонирования линии каналов. Устанавливая опалубку, не забудьте взять в расчет толщину пола. Используйте консистенцию раствора, текучесть которой позволит ему заполнить пространство под каналами и вокруг них. | |

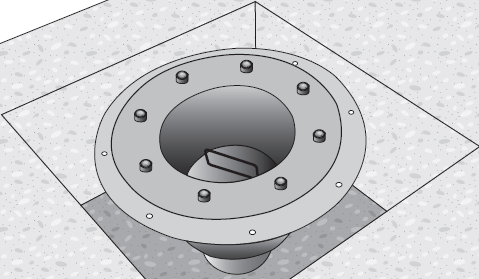

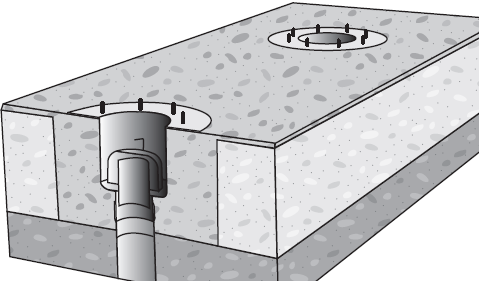

Залить раствор под фланец трапа | |

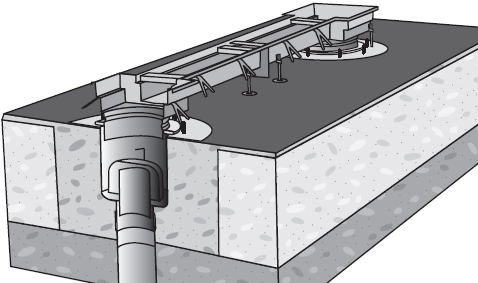

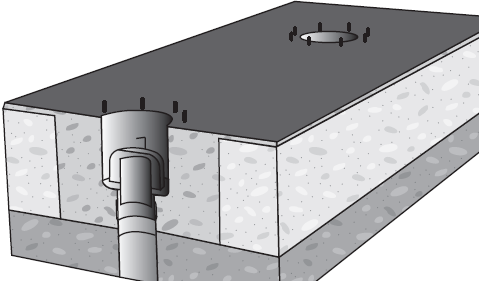

Уложить гидроизоляцию. Завести ее на фланец. Шаг 8. Сборка каналов
Установить съемную часть фланца, секции каналов и соедините фланцы для монтажа линии каналов. В процессе составления линии проверяйте ее горизонтальность и положение до окончательного фиксирования всех фланцев. Для класса С250, оставляйте по 200мм по бокам линии и под нею для заполнения бетоном, если это невозможно, следует принять инженерное решение, позволяющее линии каналов соответствовать требуемой нагрузке. Для классов А15 и В125 достаточно 30мм под каналами и примерно | Основание и бетонное обрамление каналов должно соответствовать требуемой нагрузке на каналы. Для классов А15 и В125, до класса С250, For light and medium duty applications up to Load Class C250, a suitable mortar of Strength Class C20/25 to BS EN 206-1 with a maximum aggregate size of 10mm should be used. Where it is not possible to provide the depth of surround as prescribed in Step 2, a suitable mortar of Strength Class at least C30/37 to BS EN 206-1 with a maximum aggregate size of 10mm may be used to support the channel following engineering advice. |
Шаг 8. Продолжение.
| |

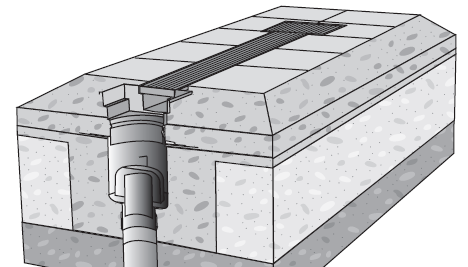

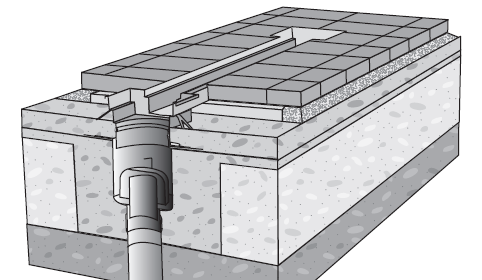

Шаг 9 а. Укладка брусчатки.
| Шаг 10. Герметизация. Следует заполнить герметиком примыкание покрытия пола к кантам каналов. Обычно ширина шва герметика – 8-10мм и глубина – 10-15мм. Для некоторых герметиком необходимо предварительное нанесение праймера на поверхность стали. Производители герметиков обычно указывают это в инструкции. |
Залейте раствор. Уложите элементы брусчатки на раствор на расстоянии 300мм по периметру линии каналов, для обеспечения жесткости и во избежание смещения каналов. | Шаг 11. Укладка решеток. Каналы поставляются со специальными пространственными распорками, предохраняющими каналы от деформации на время доставки и монтажа. Распорки удаляются перед установкой решеток. |

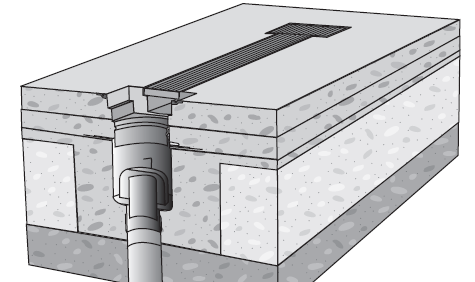

Шаг 9б. Укладка плитки
|
|
Залейте раствор с учетом толщины покрытия – керамической плитки. Уложите плитку на раствор. | Шаг 12. Очистка Удалите все защитные пленки с полированных поверхностей изделий. Протрите их растворителем, если необходимо удалить остатки клея от пленки. Вымойте также мусоросборники. |
Шаг 9в. Укладка виниловых листов.
| Резка и варка изделий на площадке. Сварка и резка изделий на площадке крайне нежелательна, т. к. невозможно гарантировать полную пассивацию сварных швов, т. е. сварные швы, не обработанные кислотой, являются потенциальным местом появления ржавчины. |
При выполнении монтажа каналов и устройства полов из линолеума и т. п., применяйте специальный экструдированный профиль ACO Vinyl Seal® для выполнения герметичного примыкания линолеума к кантам каналов. | |
