Набор №4 «Зимний сад»

Набор №4 «ЗИМНИЙ САД»

Капельного полива

Для  растений в горшках

Количество растений – 25 шт

Основой капельной системы Набора№4 «ЗИМНИЙ САД» являются капельницы (эмиттеры) пяти  видов, которые дозируют воду под каждое растение в соответствии с потребностью этого растения в воде. Типы используемых в наборе капельниц:

Игла-капельная спиральная под куст 4,5*6,5

Капельница вставн. компенсир.  2 л/ч

Капельница вставн. компенсир. разборная 4 л/ч

Вставная компенсированная разборная 8л/ч

Вставная разборная антизаростающая 6л/ч

Последние четыре вида капельниц могут использоваться вместе с Иглой-наконечником под куст 4,5*6,5.

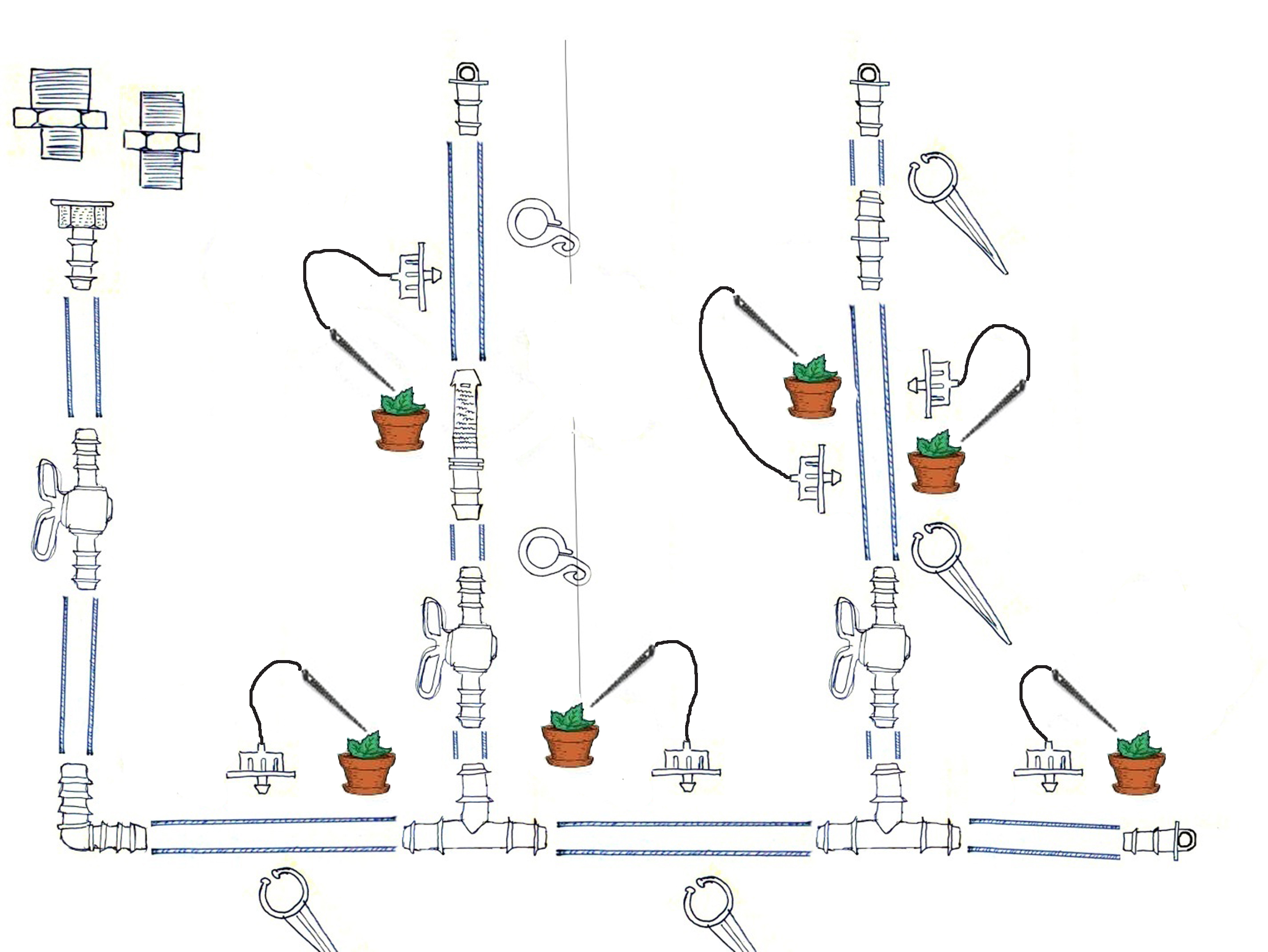

Примерная схема монтажа показана на рисунке выше.

Подробный состав Набора№4 «ЗИМНИЙ САД»:

	1	Труба ирригац. ПВД 15,5*1,1мм – труба полиэтиленовая в бухтах по 50, 100, 300 метров. Материал трубы – первичный полиэтилен высокого давления с добавлением светостабилизатора. При необходимости, эту трубу можно использовать для дачного водопровода, в т. ч. питьевой воды. Номинальное давление 2,5 атм, максимальное – 6 атм.	шт.	1

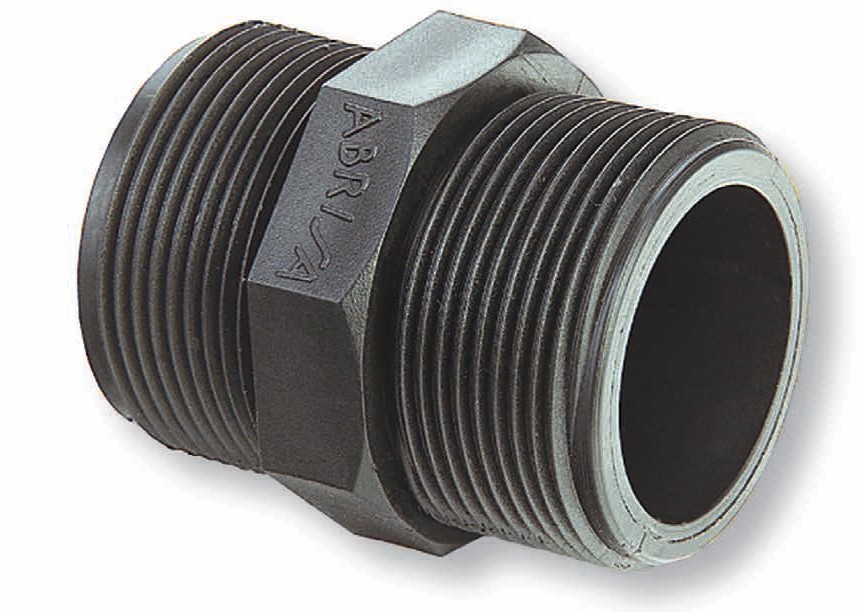

	2	Ниппель Н/Н  1/2"  – Резьбовой переходник с двух сторон с наружными резьбами 1/2". Нипельд используется в случае, если у Вас на участе есть кран (вентиль) 1/2" внутренняя резьба, из котрого Вы собираетесь запитать поливную систему. Материал – поли пропилен.	шт.	1
	3	Кран ирриг штуцер-штуцер 16*16  AR – мини-краник для управления потоками воды в капельной поливной системе. Запорная часть циллиндрической формы. Тип присоединения к трубопроводу - штуцер (ёрш) для трубы ПЭ 15,5х1,1мм.  Материал - полипропилен	шт.	3
	4	Переход Н/Н 3/4*1/2"  – Резьбовой переход с двух сторон с наружными резьбами 1/2" и 3/4"Переход используется в случае, если у Вас на участе есть кран (вентиль) 3/4", из котрого Вы собираетесь запитать поливную систему. Материал – поли пропилен.	шт.	3
	5	Колено 90*  16 мм AR –  фитинг,  необходимый для соединения двух отрезков трубы 16мм в один целый под. углом 90°.  Подходит как для соединения Трубы ирригац. ПВД 15,5*1,1мм, так и для труб со встроенными эмиттерами (капельницами), так же для соединения труб из полиэтилена и других пластичных материалов диаметром 16 мм. Материал колена – полипропилен.	шт.	3
	6	Тройник равный 16 мм  AR –  фитинг,  необходимый для соединения трех отрезков трубы 16мм в виде Т-образного разветвления. Удобен для создания нескольких линий полива на одной трубе. Например, несколько рядов деревьев или кустов Подходит как для соединения Трубы ирригац. ПВД 15,5*1,1мм, так и для труб со встроенными эмиттерами (капельницами), так же для соединения труб из полиэтилена и других пластичных материалов диаметром 16 мм. Материал тройника – полипропилен.	шт.	3
	7	Заглушка 16 мм AR –  необходима для герметичного закрывания конца капельной линии или конца подводящей трубы.  Подходит как для Трубы ирригац. ПВД 15,5*1,1мм, так и для труб со встроенными эмиттерами (капельницами), так же для соединения труб из полиэтилена и других пластичных материалов диаметром 16 мм. Материал муфты – полипропилен.	шт.	3
	8	Штуцер с НР 16-1/2" AR - Неразъемное соединение, необходимое для стыковки капельной системы к источнику воды на Вашем участке.  Резьба присоединения - наружная 1/2". Материал - поли пропилен.	шт.	1
	9	Штуцер с НГ 16-1/2" 90022 Х-9  J – Разъемное соединение, необходимое для стыковки капельной системы к источнику воды на Вашем участе, а так же для легкого и быстрого ее отсоединения в конце поливного сезона или при необходимости. Уплотнительно резиновое кольцо идет в комплекте. Резьба присоединения – внутренняя 1/2". Материал – поли пропилен.	шт.	1
	10	AR Клапан воздушный 1/2" – устройство необходимое для выпуска и впуска воздуха в систему, во избежание гидравлического удара. Устанавливается наивысшей или конечной точке системы. Резьба присоединения – внутренняя 1/2". Материал – поли пропилен.	Шт.	1
	11	Трубка микро ПВХ 4,5х6,5  AR – трубка полиэтиленовая в бухтах по 500 м. используется для подведения капельной иглы от магистральной трубы непосредственно к растению.	м.	10
	12	AR Крепление подвесное 16 – используется для закрепления трубы диаметром 16 мм в подвешеном состоянии.	шт.	10
	13	Муфта 16 мм  AR –  фитинг,  необходимый для соединения двух отрезков трубы 16мм в один целый.  Подходит как для соединения Трубы ирригац. ПВД 15,5*1,1мм, так и для труб со встроенными эмиттерами (капельницами), так же для соединения труб из полиэтилена и других пластичных материалов диаметром 16 мм. Материал муфты – полипропилен.	м.	50

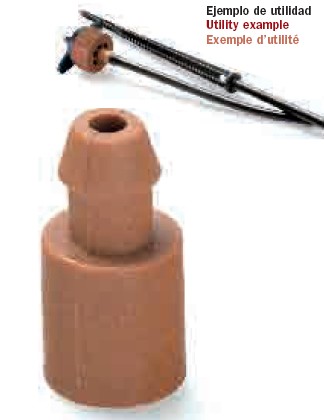

	14	Адаптер микротрубка-капельница 4,5*6,5 AR – фитинг, необходимый для соединения микротрубки с капельницой на магистральной трубе. Материал – полипропилен.	шт.	20
	15	Адаптер к микротрубке 5*5  AR – фитинг, необходимый для соединения микротрубки с магистральной трубой 16мм. Материал – полипропилен.	Шт.	20
	16	Игла-наконечник под куст 4,5*6,5  AR – фитинг, использутся для точечной подачи удобрений к корню растения. Соединяется с магистральной трубой с помощью микротрубки. Используется в комплекте с капельницей.	Шт.	20

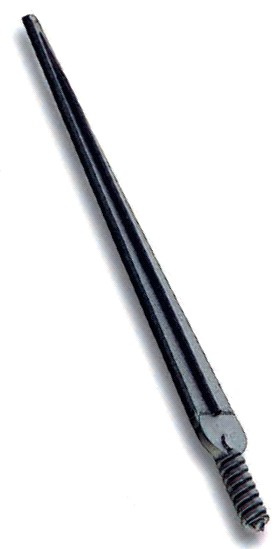

	17	Игла-капельная спиральная под куст 4,5*6,5 AR -  использутся для точечной подачи удобрений к корню растения, являясь, априори, капельницей. Соединяется с магистральной трубой с помощью микротрубки. Приблизительный расход воды – 2 л/ч.	шт.	20
	18	Капельница вставн. компенсир.  2 л/ч  AR – устройство тарирующее воду для полива растения 2 литров в час при давлении в поливной системе 2атм. Расход воды через капельницу не зависит от перепада висот ландшафта участка. Принцып действия – двухполостная регуляция потока воды в капилярном канале силиконовой мембраной.  . Материал – полипропилен	шт.	5
	19	Капельница вставн. компенсир. разборная 4 л/ч  AR – устройство тарирующее воду для полива растения 4 литров в час при давлении в поливной системе 2атм. Расход воды через капельницу не зависит от перепада висот ландшафта участка. Принцып действия – двухполостная регуляция потока воды в капилярном канале силиконовой мембраной.  При необходимости капельница разбирается для промывки. Материал – полипропилен	шт.	5
	20	Капельница вставн. разборн. антизарост 6л/ч  AR – устройство тарирующее воду для полива растения 6 литров в час при давлении в поливной системе 2атм. Принцып действия – турбулентное торможение потока воды в капилярном канале.  Специальная конструкція капілярного канала предотвращает оседание в нем растворенных в воде солей и известковых обложений.  При необходимости капельница разбирается для промывки. Материал – полипропилен	шт.	10
	21	Капельница вставн. компенсир. разборная 8 л/ч  AR – устройство тарирующее воду для полива растения 8 литров в час при давлении в поливной системе 2атм. Расход воды через капельницу не зависит от перепада висот ландшафта участка. Принцып действия – двухполостная регуляция потока воды в капилярном канале силиконовой мембраной.  При необходимости капельница разбирается для промывки. Материал – полипропилен	шт.	5

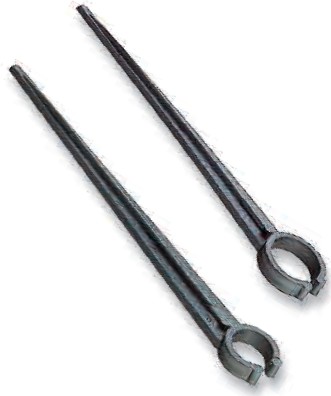

	22	AR Крепление в грунт 16 – Применяется для закрепления трубы диаметром 16 мм к грунту.	шт.	10

Монтаж капельных линий

Раскладываем Трубу ирригационную ПВД 15,5*1,1мм вдоль рядов растений объединяем все ветки в одну главную магистраль, которая далее пойдет к емкости с водой. Закрепляем все ветки с помощью креплений ( подвесных или «в грунт»). Делаем отверстия для капельниц п.18, 19, 20, 21 или адаптера п15. Монтируем капельницу в трубу. Располагаем капельную линию капельницами вверх. С помощью адаптера п14 одеваем микротрубку на капельницы подводим ее к растениям и крепим в грунт с помощью иглы-наконечника п16.

Источник воды:

1. Из емкости самотеком (длина рядов до 15м, высота подъема емкости - 2-3м над землей.)
2. Из водопровода или насосом из скважины (длина рядов до 150-200м).

Фильтр - обязательная часть систем капельного полива. РЕКОМЕНДУЕМАЯ ТОНКОСТЬ ФИЛЬТРАЦИИ ВОДЫ не более 130МК

Капельный полив пригоден абсолютно для всех типов растений, ограничений никаких нет. Капельный тип полива максимально эффективно доставляет всю воду непосредственно к корням растений, которые и являются основным потребителем влаги, и тем самым экономится огромное количество воды и предотвращается рост сорняков, дорожки на участке всегда остаются сухими.
