АНАЛИТИЧЕСКИЙ РИСУНОК
8 часов, оценка по 10-балльной шкале
Экзаменационный рисунок с натуры обнаруживает у абитуриента способности понимания и передачи с помощью линейной и тональной графики пространственного расположения и геометрического устройства предметной постановки.
Постановка состоит из 3-5 предметов геометрических и природных форм, условно моделирует архитектурно-дизайнерскую средовую ситуацию, располагается на плоскости стола для ее восприятия с верхних точек зрения.
Экзаменационная работа включает лист формата A3 с эскизными линейными изображениями плана, бокового и общего вида постановки, и лист формата А2 с авторским перспективным объемно-пространственным изображением постановки в светотени. Рисунки выполняются мягким графитным или угольным карандашом.
Содержание работы:
1. Анализ структуры постановки (A3).
Фиксирует взаиморасположение предметов в пространстве, их пропорциональное устройство и соотношение их величин с помощью плана и бокового вида. На второй половине листа размещается эскиз постановки в перспективе (ракурс определяется экзаменационным билетом) расположение аксонометрии на листе.
2. Аксонометрия постановки в светотени (А2).
Аксонометрия постановки опирается на рисунок плана, бокового вида и эскиз. Основания предметов изображаются в плане без искажения углов, пропорций и конфигурации в соответствии с выбранным ракурсом, вертикальные ребра предметов проводятся параллельно вертикальному краю листа. Аксонометрия постановки предполагает лаконизм и геометрическую обобщенность, внимание уделяется структуре отдельных предметов и постановки в целом. Светотеневая проработка рисунка на основе собственных теней заостряет и проявляет ее объемно-пространственные характеристики, ориентируясь на рассеянное освещение.
ПЕРСПЕКТИВА ПОСТАНОВКИ В СВЕТОТЕНИ (А 2)
АНАЛИЗ СТРУКТУРЫ ПОСТАНОВКИ(A3)
- Выявляет пропорции и взаиморасположение предметов в пространстве. Определяет соотношения габаритных размеров предметов. Начинается с размещения рисунка плана постановки в определенном ракурсе.

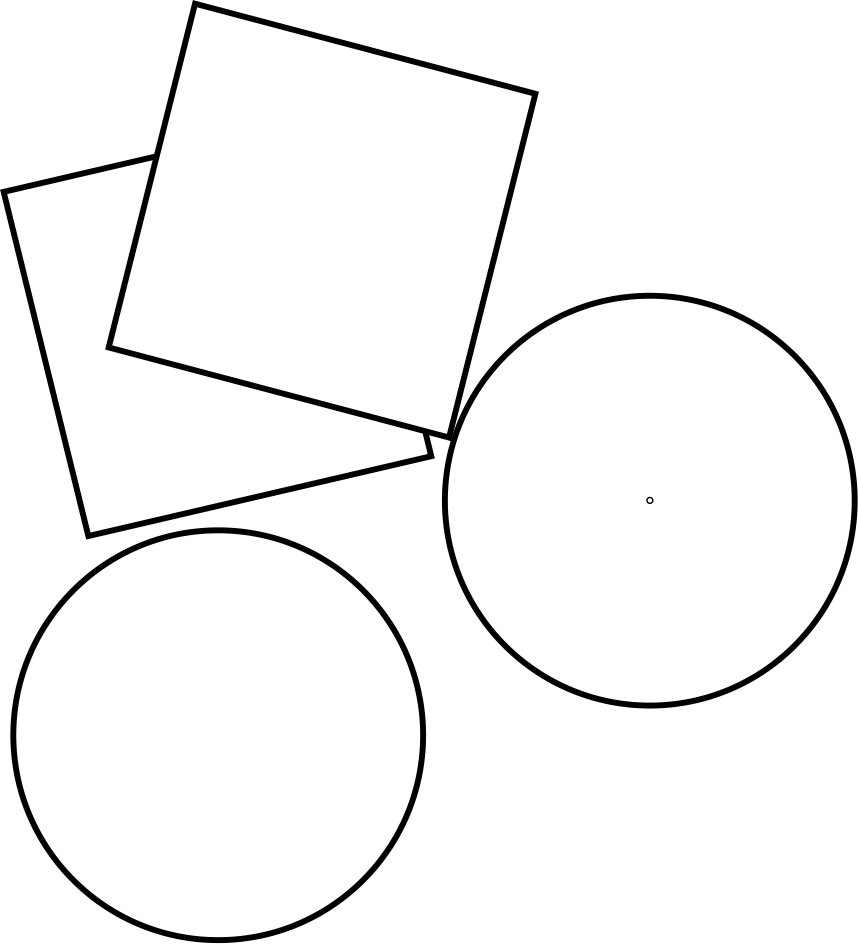

РИСУНОК ПЛАНА

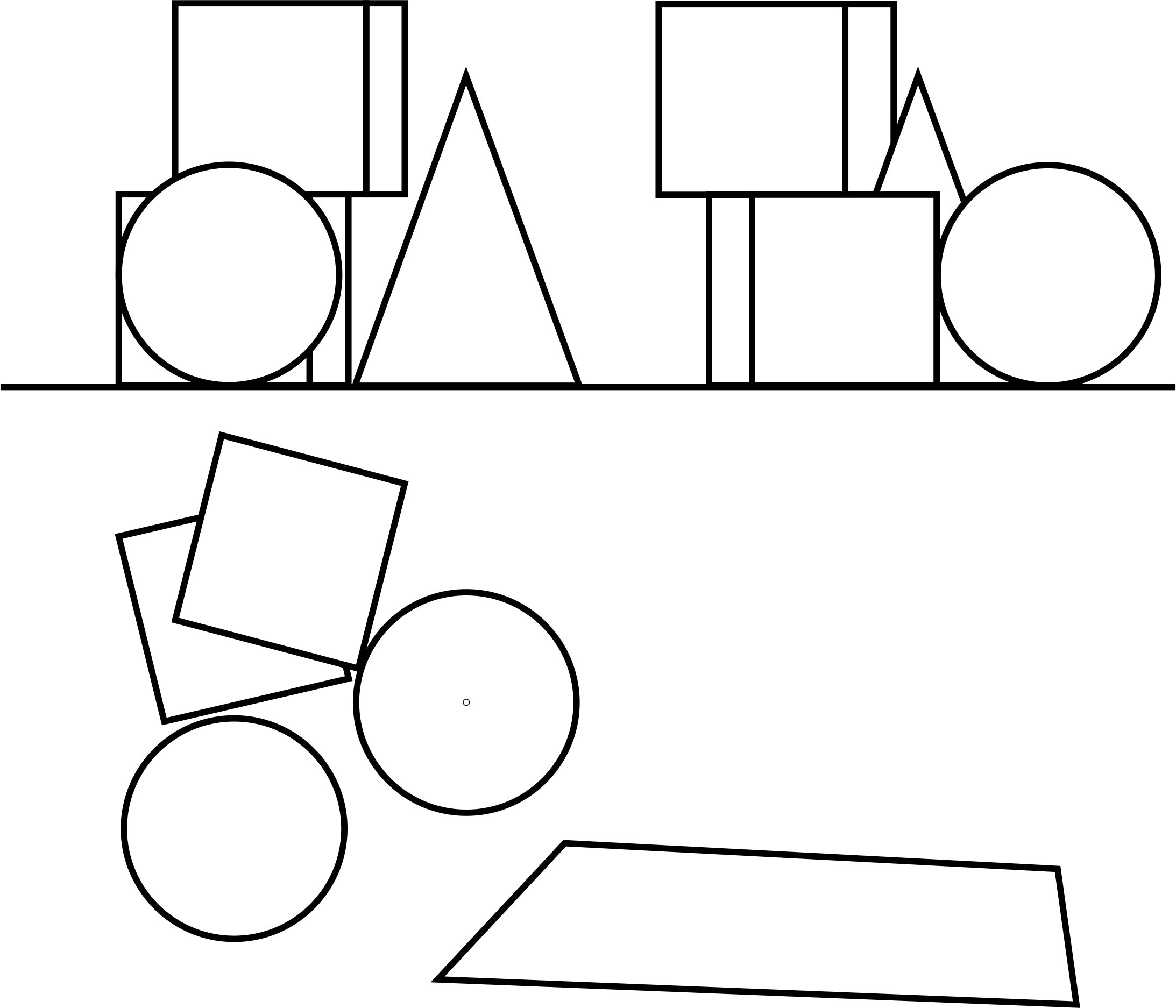

РИСУНОК БОКОВЫХ ВИДОВ

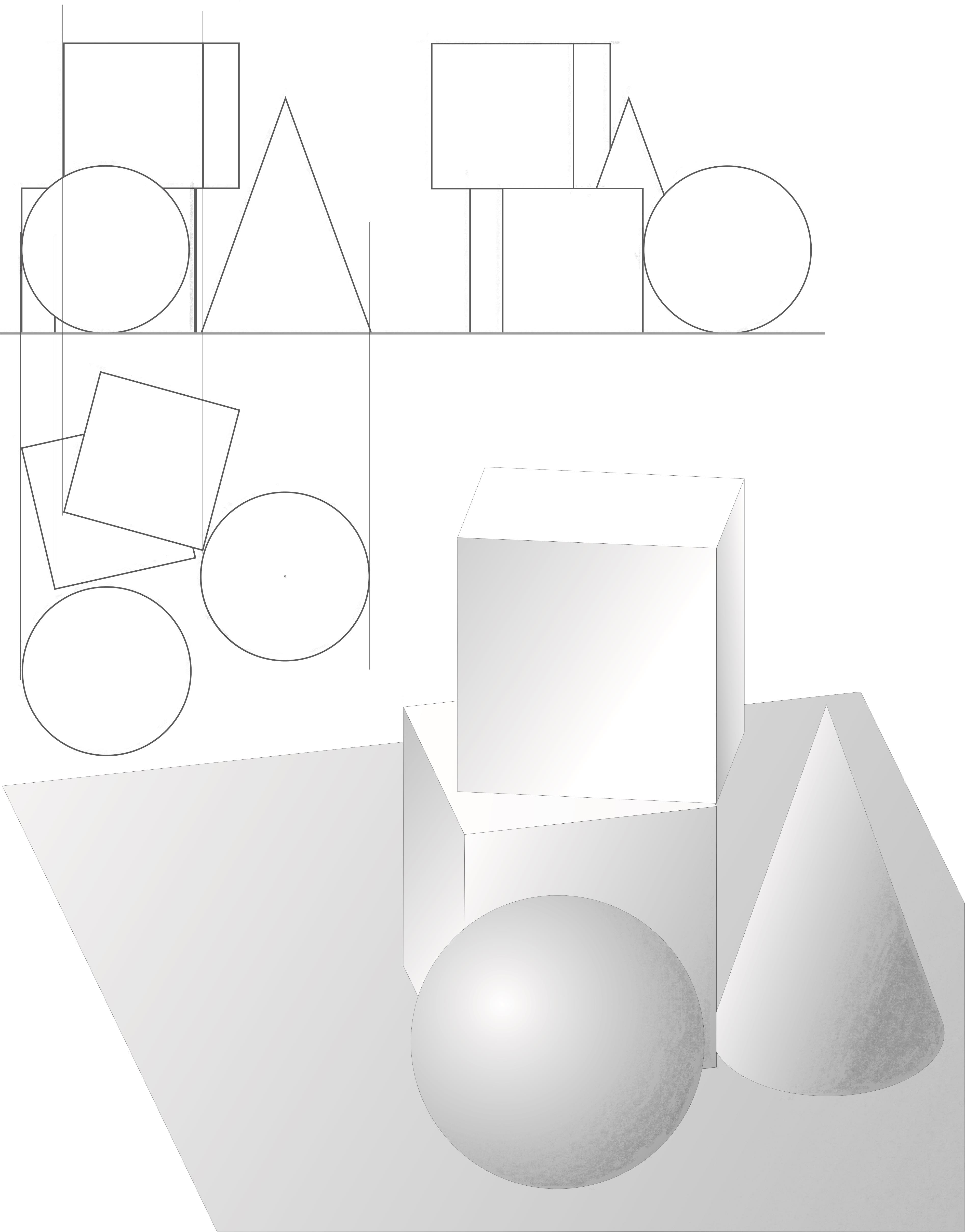

ЭСКИЗ РАЗМЕЩЕНИЯ ПРЕДМЕТОВ В ПРОСТРАНСТВЕ
ЭСКИЗ РАЗМЕЩЕНИЯ ПЕРСПЕКТИВЫ НА ЛИСТЕ
Эскиз аксонометрии на листе кадрируется с помощью рам, проявляет объемные характеристики предметов, ориентируясь на рассеянное освещение.
ПЕРСПЕКТИВА ПОСТАНОВКИ В СВЕТОТЕНИ (А 2)

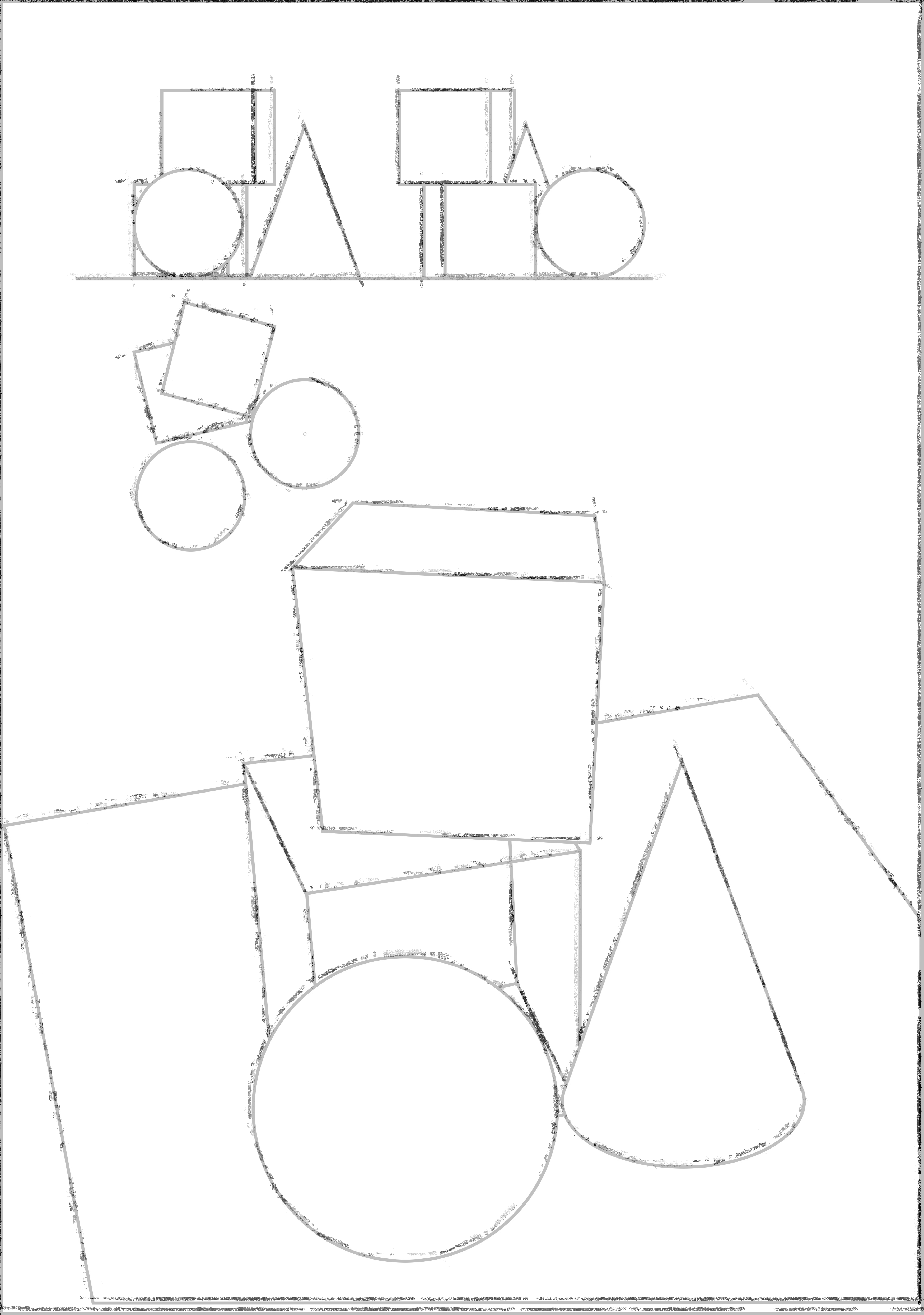

СТАДИЯ 1

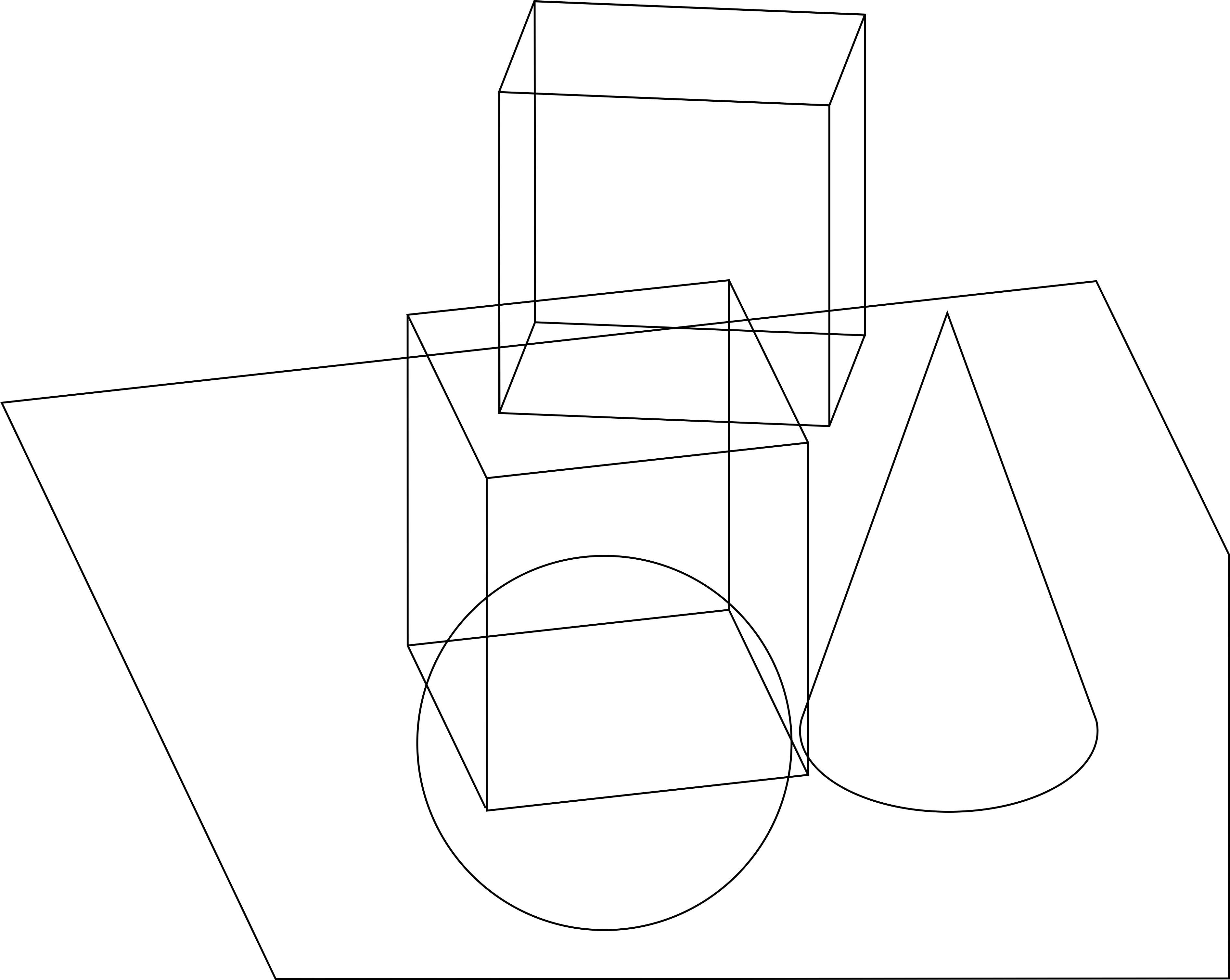

Аксонометрический рисунок постановки на основе эскиза предполагает лаконизм и ясную геометрическую трактовку, а также проявление характера отдельных предметов.
СТАДИЯ 2

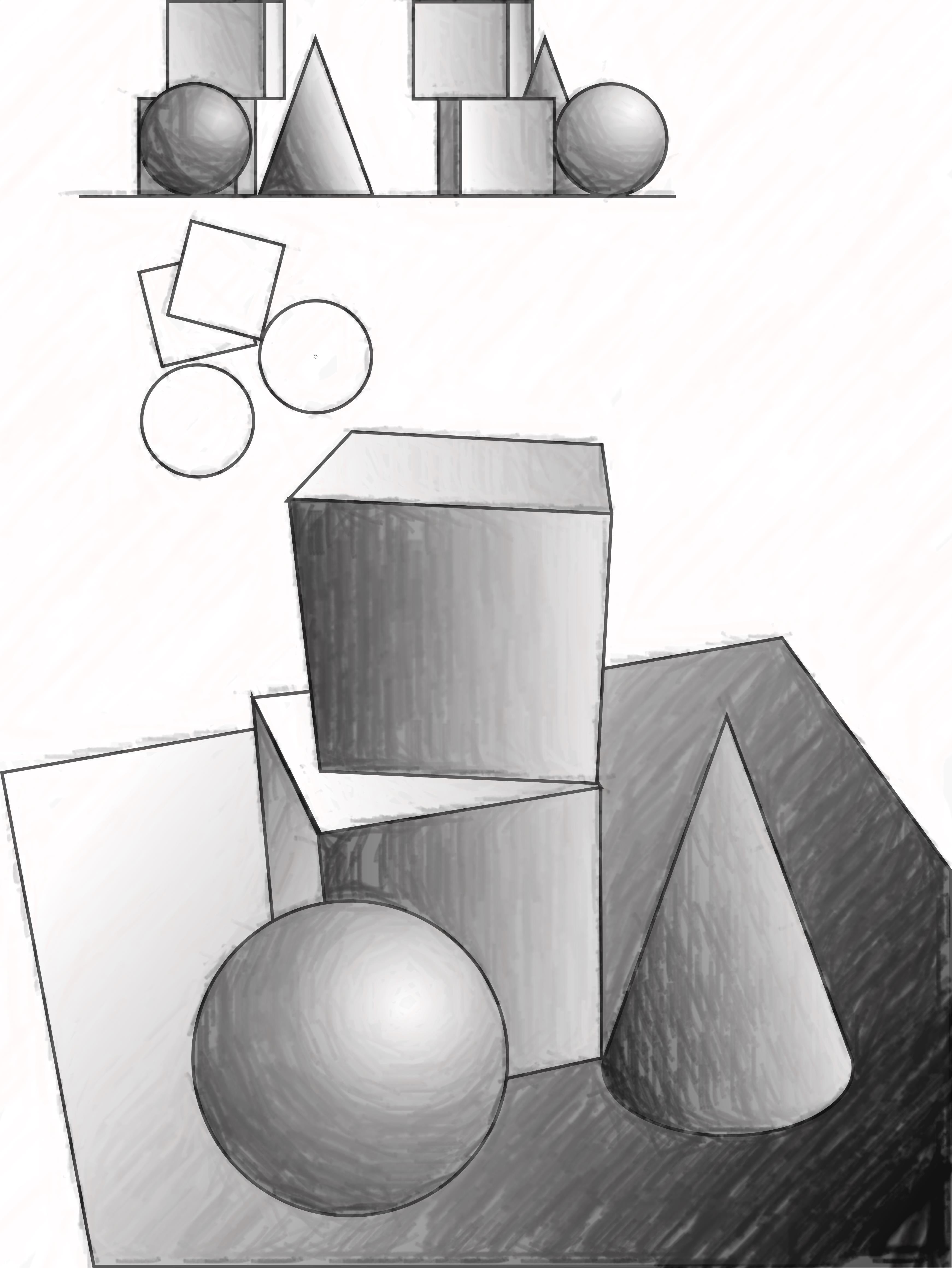

Светотеневая проработка рисунка с помощью собственных теней на основе рассеянного освещения заостряет и проявляет ее объемно-пространственные характеристики.
КРИТЕРИИ ОЦЕНКИ ЭКЗАМЕНАЦИОННОЙ РАБОТЫ
1. Анализ структуры постановки (A3) - максимальная оценка 3 балла.
Требования к выполнению задания: план, боковой вид и эскиз аксонометрии должны соответствовать расположению постановки в пространстве, характеру и пропорциям отдельных предметов, иметь необходимые линии построения;
3 балла – все требования соблюдены;
2 балла - отсутствуют линии построения, есть неточности в расположении предметов, незначительные нарушения пропорций предметов;
1 балл - отсутствуют линии построения, ошибки в расположении предметов, значительные нарушения пропорций предметов.
2. Рисунок постановки в светотени (А2) - максимальная оценка 7 баллов.
Требования к качеству выполнения аксонометрического рисунка:
точность расположения предметов в пространстве, выразительность геометрического обобщения, цельность светотеневого решения;
7 баллов - все требования соблюдены;
6-5 баллов - незначительные неточности в передаче пропорций предметов и их расположения в пространстве;
4-3 балла - ошибки в расположении и построении отдельных предметов;
2-1 балл - грубые ошибки в названных позициях.
