Задача 2

Конструкция состоит из жесткого угольника и стержня, которые в точке С или соединены друг с другом шарнирно (рис.1 – рис.6), или свободно опираются друг о друга (рис.7 – рис.10). Внешними связями, наложенными на конструкцию, являются в точке А или шарнир, или жесткая заделка; в точке В или гладкая плоскость, или невесомый стержень ВВ' , или шарнир (; в точке D или невесомый стержень DD' , или шарнирная опора на катках.

На каждую конструкцию действуют: пара сил с моментом М (кН?м), равномерно распределенная нагрузка интенсивности q (кН/м) и еще три силы. Эти силы, их направления и точки при­ложения указаны в таблице 1; там же в столбце «Нагруженный участок» указано, на каком участке действует распределенная нагруз­ка.

Определить реакции связей, вызванные заданными нагрузками. При окончатель­ных расчетах принять а (м). Направление распределенной нагрузки на различных по расположению участках указано в таблице 2.

Указания. Задача 2 – на равновесие системы тел, находящихся под действием плоской системы сил. При ее решении можно или рассмотреть сначала равновесие всей системы в целом, а затем равно­весие одного из тел системы, изобразив его отдельно, или же сразу расчленить систему и рассмотреть равновесие каждого из тел в отдель­ности, учтя при этом закон о равенстве действия и противодей­ствия. В задачах, где имеется жесткая заделка, учесть, что ее реакция представляется силой, модуль и направление которой неизвестны, и па­рой сил, момент которой тоже неизвестен.

Номер чертежа выбирается по последней цифре номера зачетки.

Данные Таблицы 1 и Таблицы 3 выбираются по предпоследней цифре номера зачетной книжки.

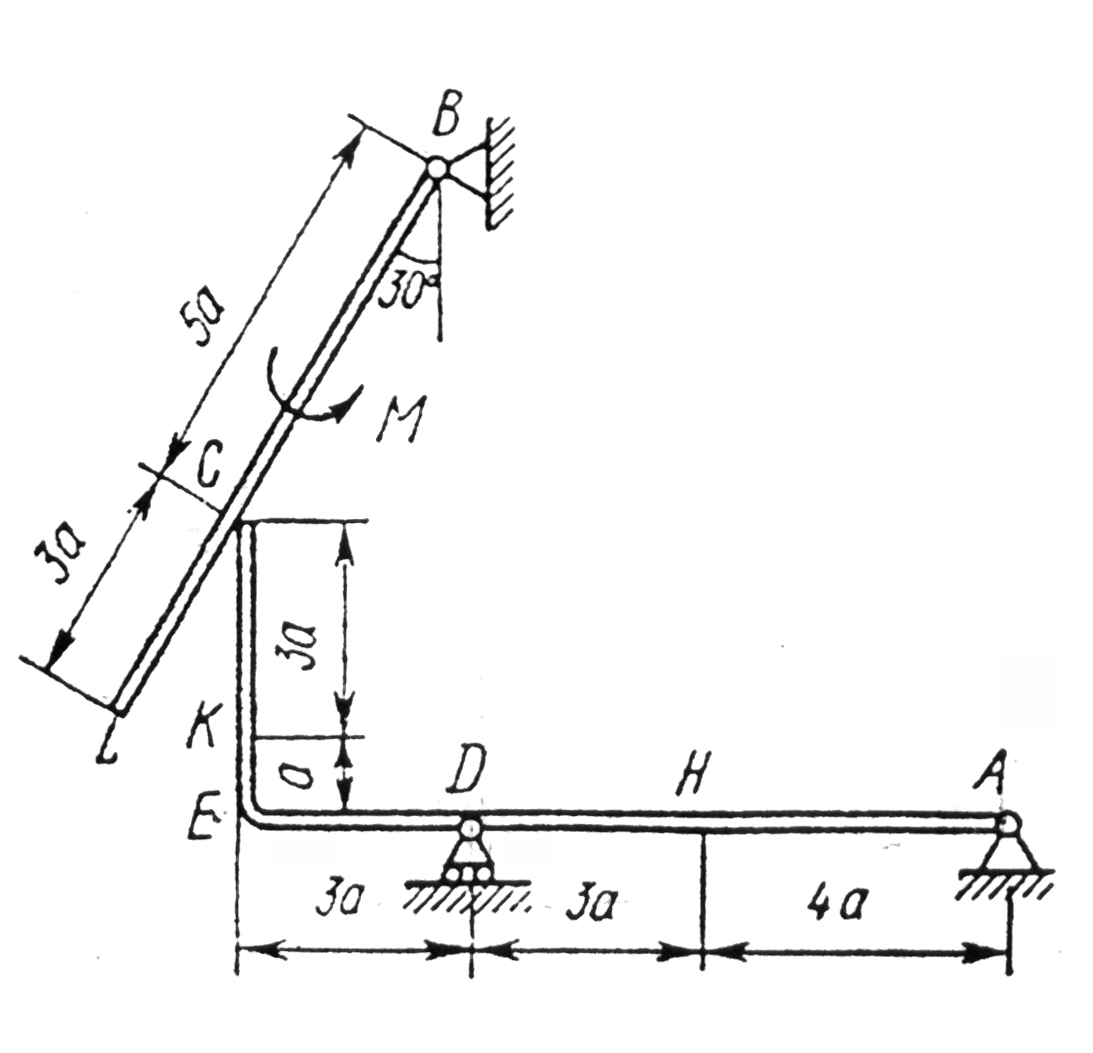

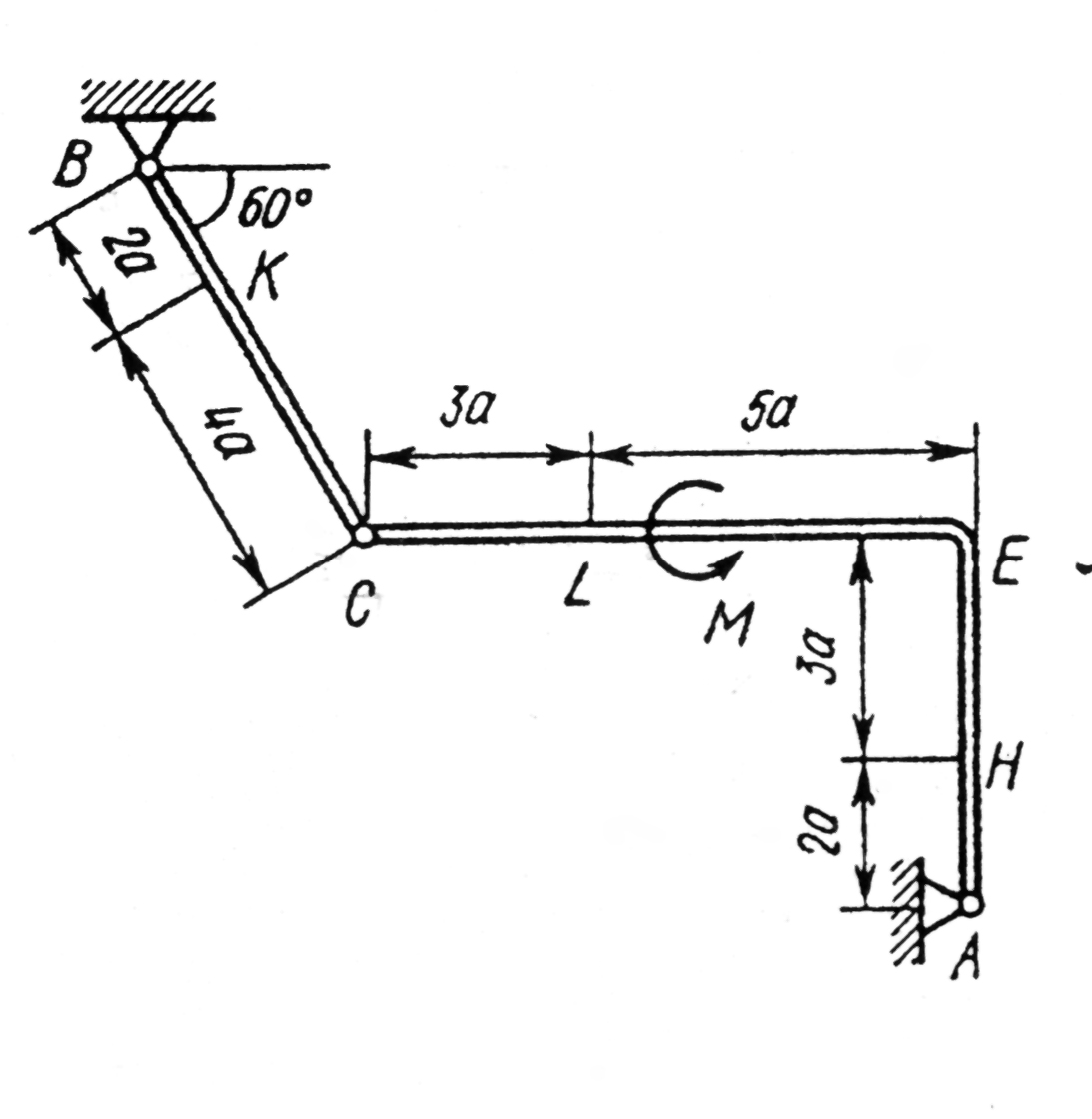

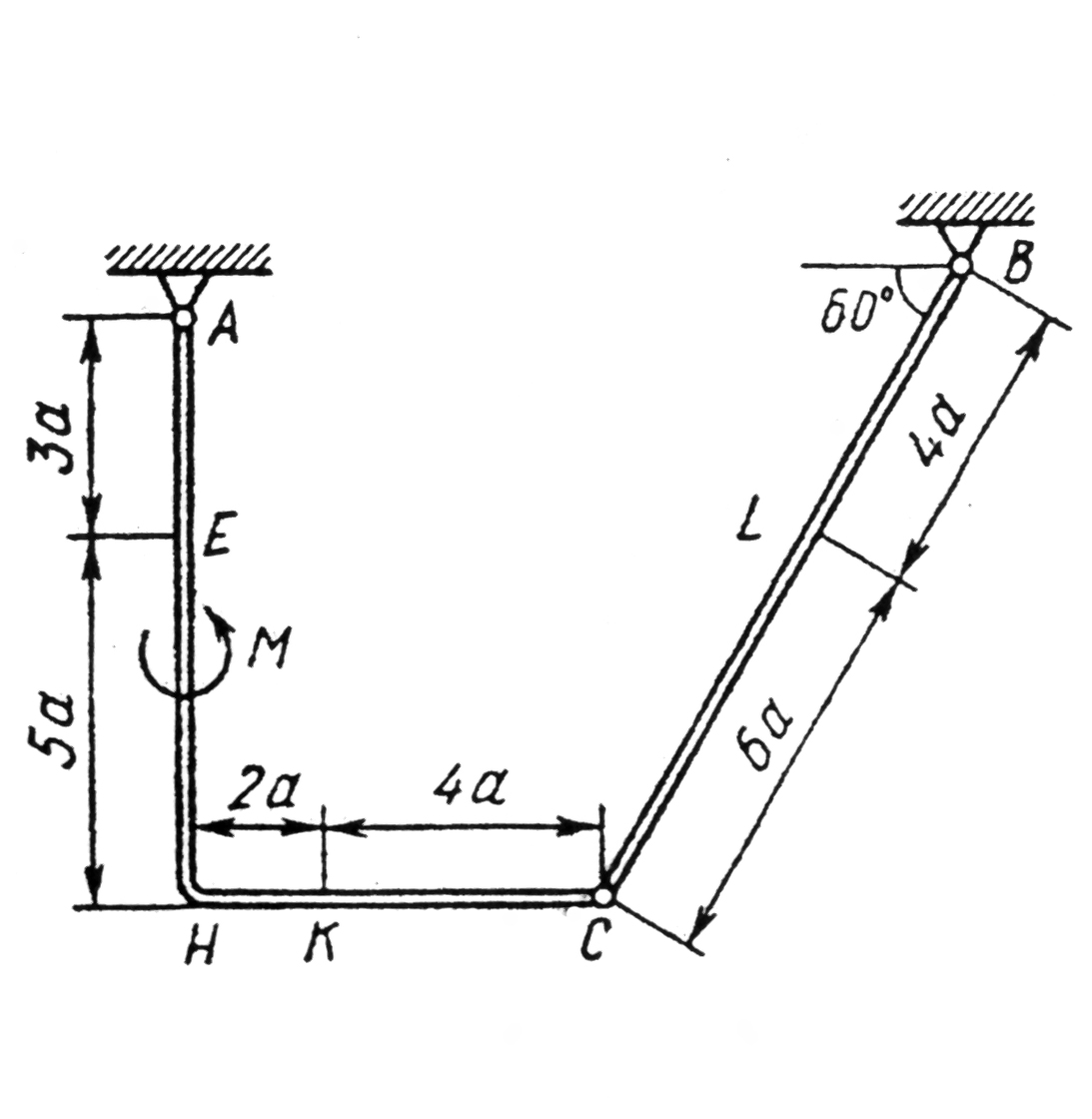

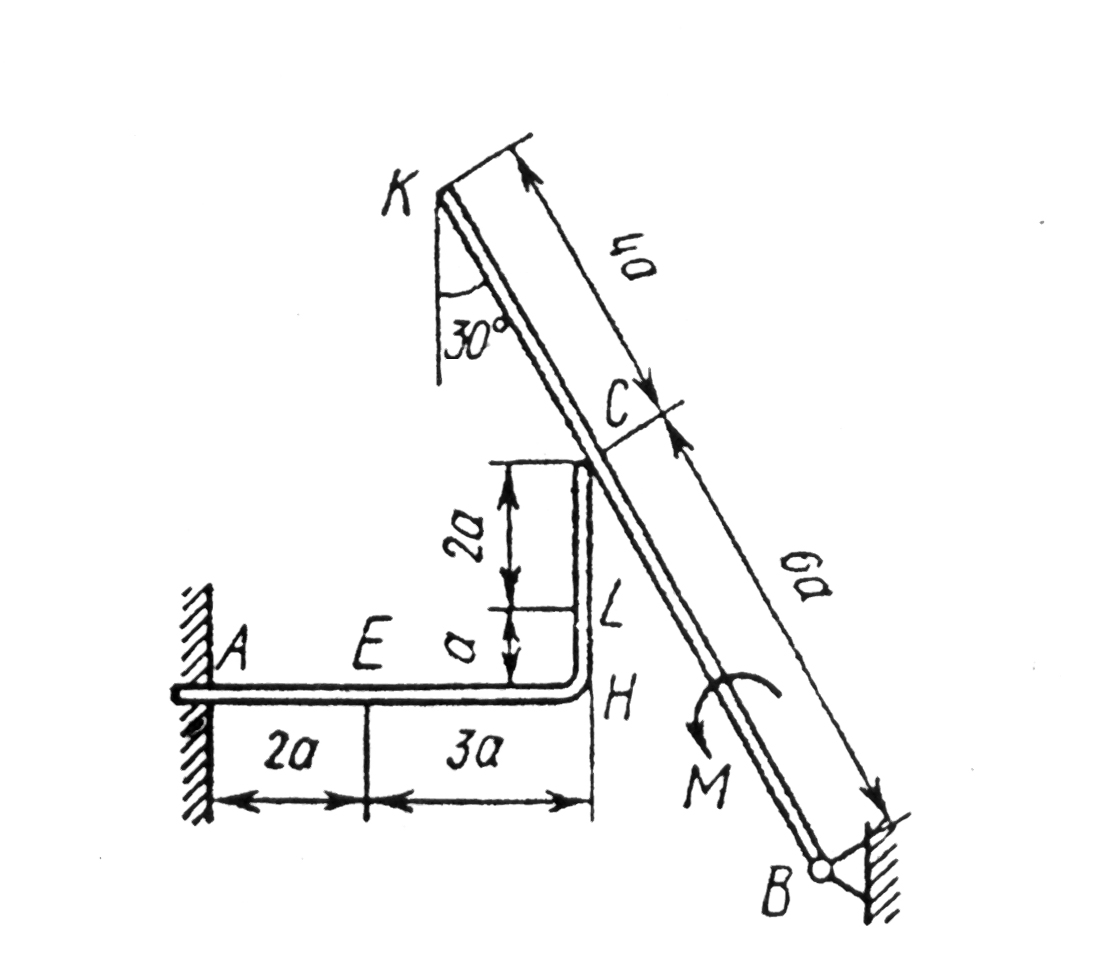

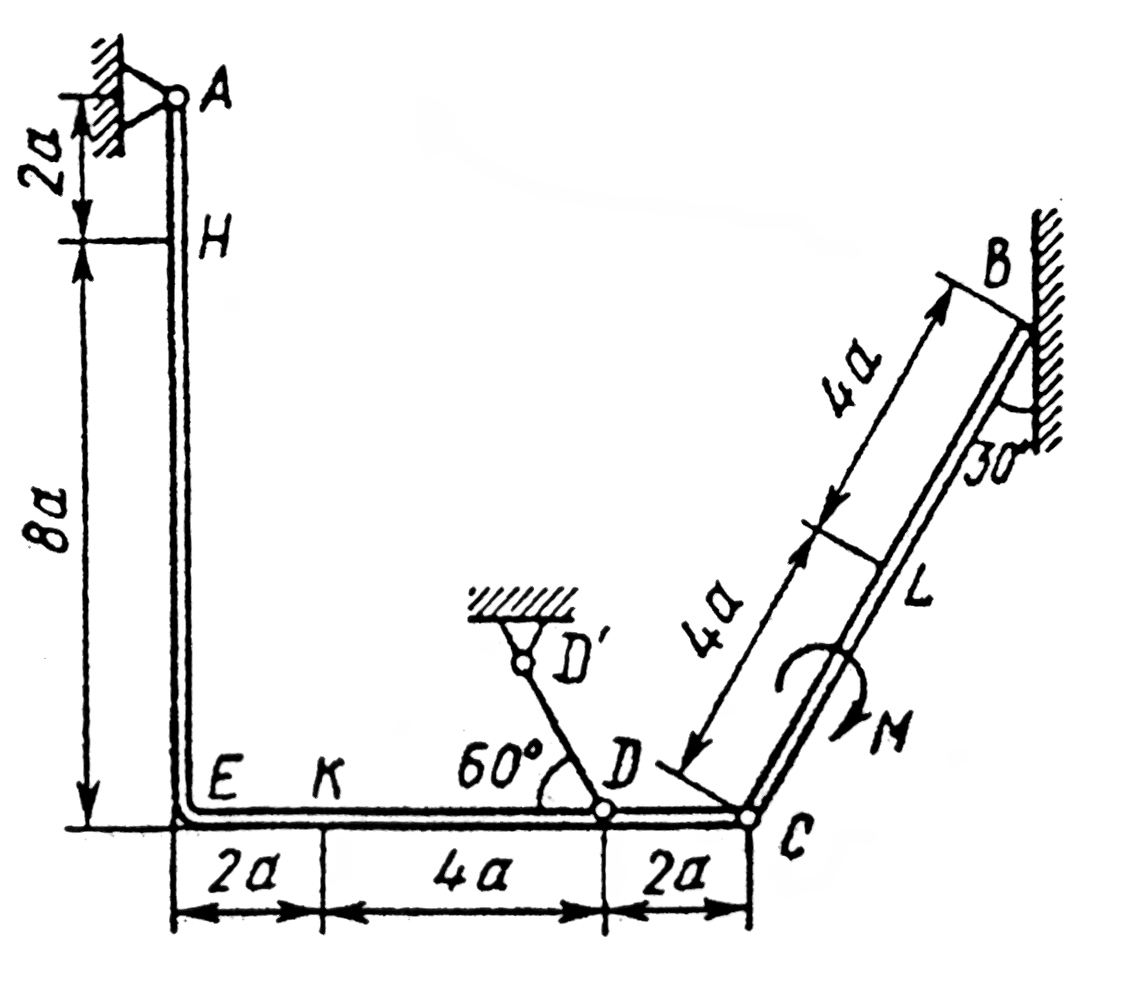

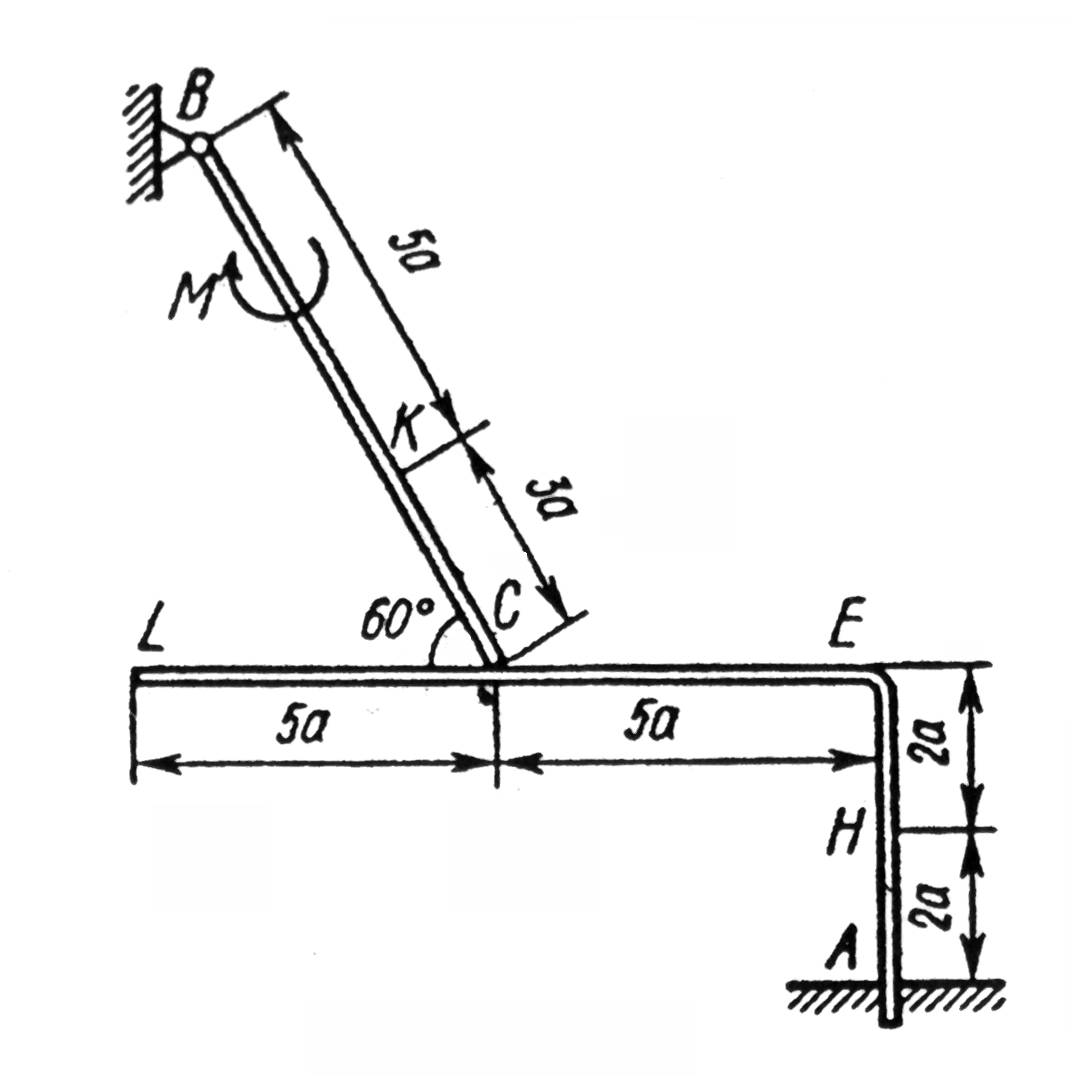

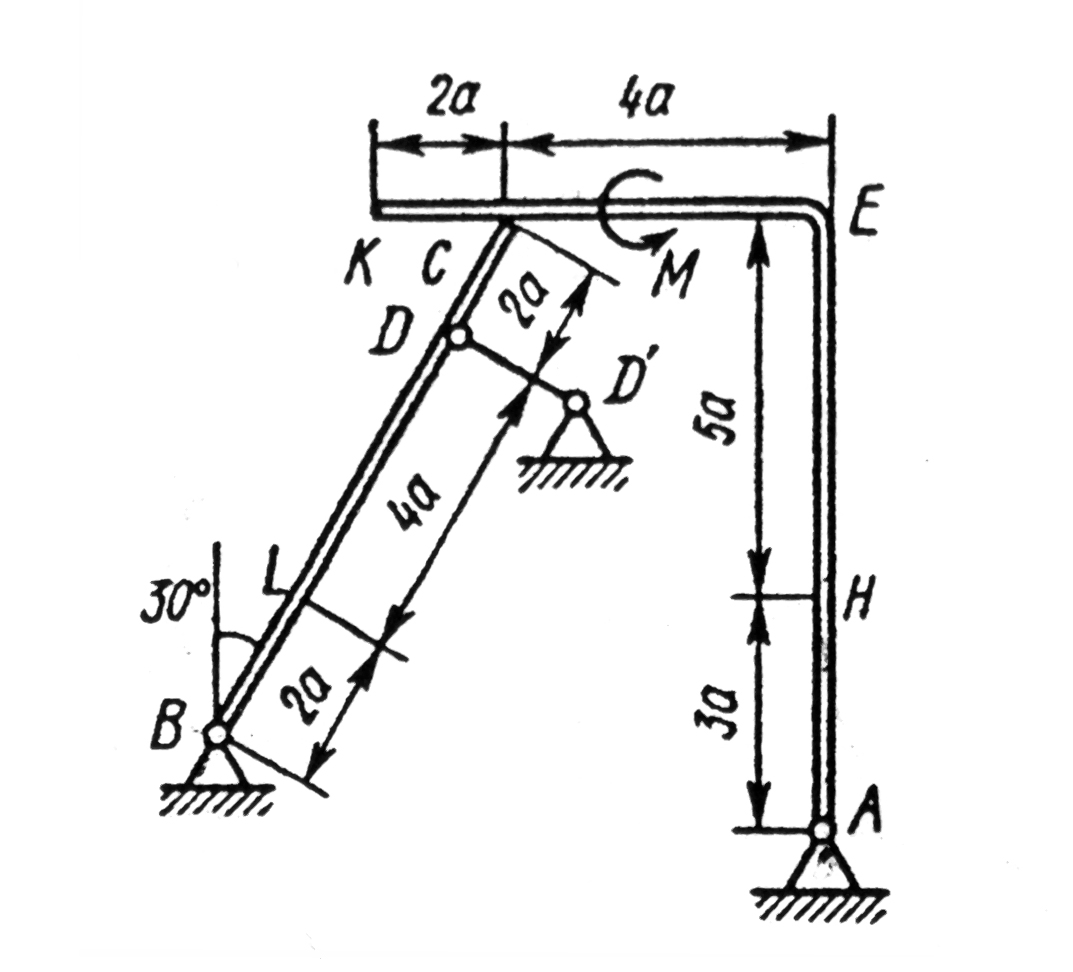

Рис. 1

Рис. 2



Рис. 3

Рис. 4

Рис.5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 0

Данные таблиц 1 и 3 выбираются по предпоследней цифре номера зачетной книжки

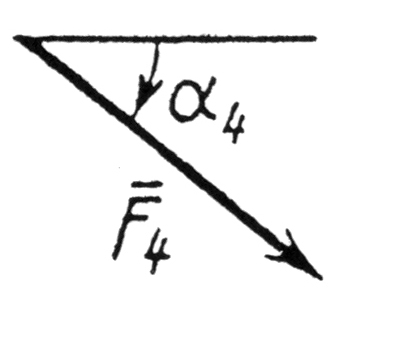

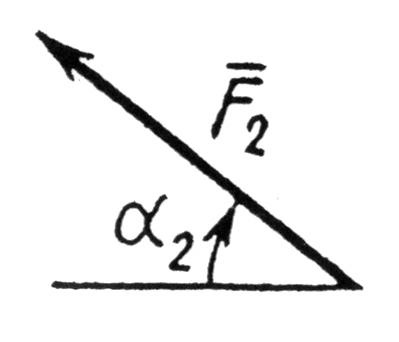

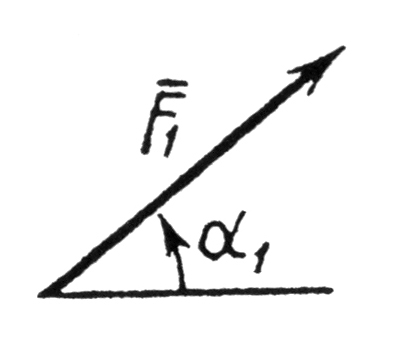

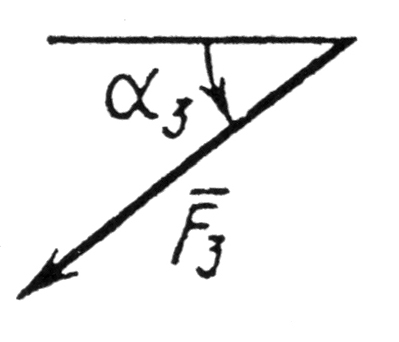

Таблица 1

Силы

Нагружен-ный участок

F1 = 12 кН

F2 = 14 кН

F3 = 18 кН

F4 = 22кН

Точка приложения

?1, град

Точка приложения

?2, град

Точка приложения

?3, град

Точка приложения

?4, град

0

1

2

3

4

5

6

7

8

9

K

L

L

E

E

H

75

30

15

15

30

15

H

L

H

K

L

H

H

K

E

30

75

15

15

60

60

75

75

30

H

K

K

E

E

K

L

H

15

15

75

30

60

75

30

60

E

H

H

K

E

E

L

30

60

75

30

15

15

60

CL

CK

AE

CL

CK

AE

CL

CK

CL

CK

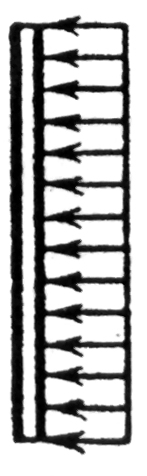

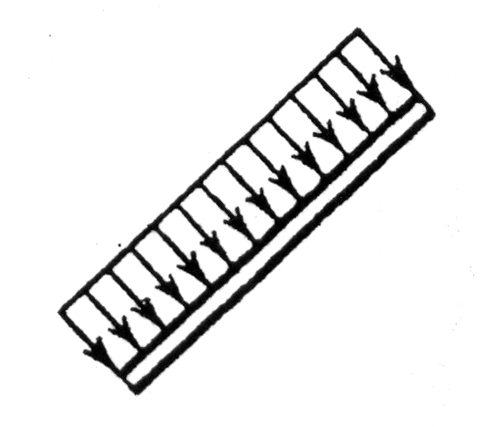

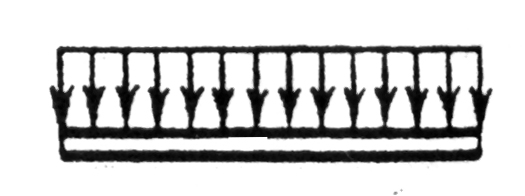

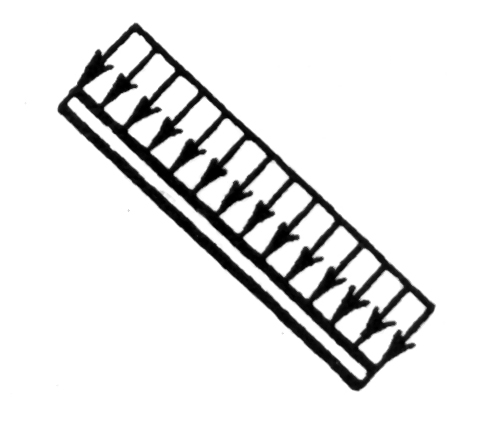

Таблица 2

Участок на угольнике

Участок на стержне

горизонтальный

вертикальный

рис. 0, 3, 5, 7, 8

рис. 1, 2, 4, 6, 9


Таблица 3


Номер варианта

0

1

2

3

4

5

6

7

8

9

М (кН?м)

50

60

70

55

20

25

35

45

15

40

q (кН/м)

10

15

20

18

16

14

8

22

24

26

а (м)

0.3

0.4

0.5

0.6

0.8

1.5

1.2

1.4

1.6

2
