Шкаф для коллектора SPE
SPE типа над стеной шкаф предназначен для монтажа коллекторов вместе с оборудованием, т. i. места присоединения элементов, опускания клапана, atgaisotajiem, насос u. c.

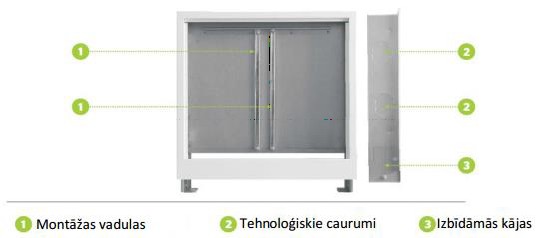

Шкаф покрыт эмалью, стандартный цвет RAL 9016 (белый). На задней стенке расположены 2 отверстия диаметром o 6.5 мм, материал для монтажа, а также 2 коллектора монтажа vadulas, с помощью которых можно регулировать коллектора место в шкафу. Каждая vadula оснащен двумя M6x18mm винтов в комплекте с гайками и шайбы. На боковых стенах - овальные технологические отверстия 62x87mm, которые перед использованием необходимо держать накрытыми с крышками, через которые можно входить в коллектор со стороны. Шкафа высота регулируется с izbidamam ноги. Шкафа, передняя рама также регулируется, благодаря чему можно регулировать шкафа конструктивной глубиной.
Шкафов, ассортимент и размеры указаны в таблице ниже:

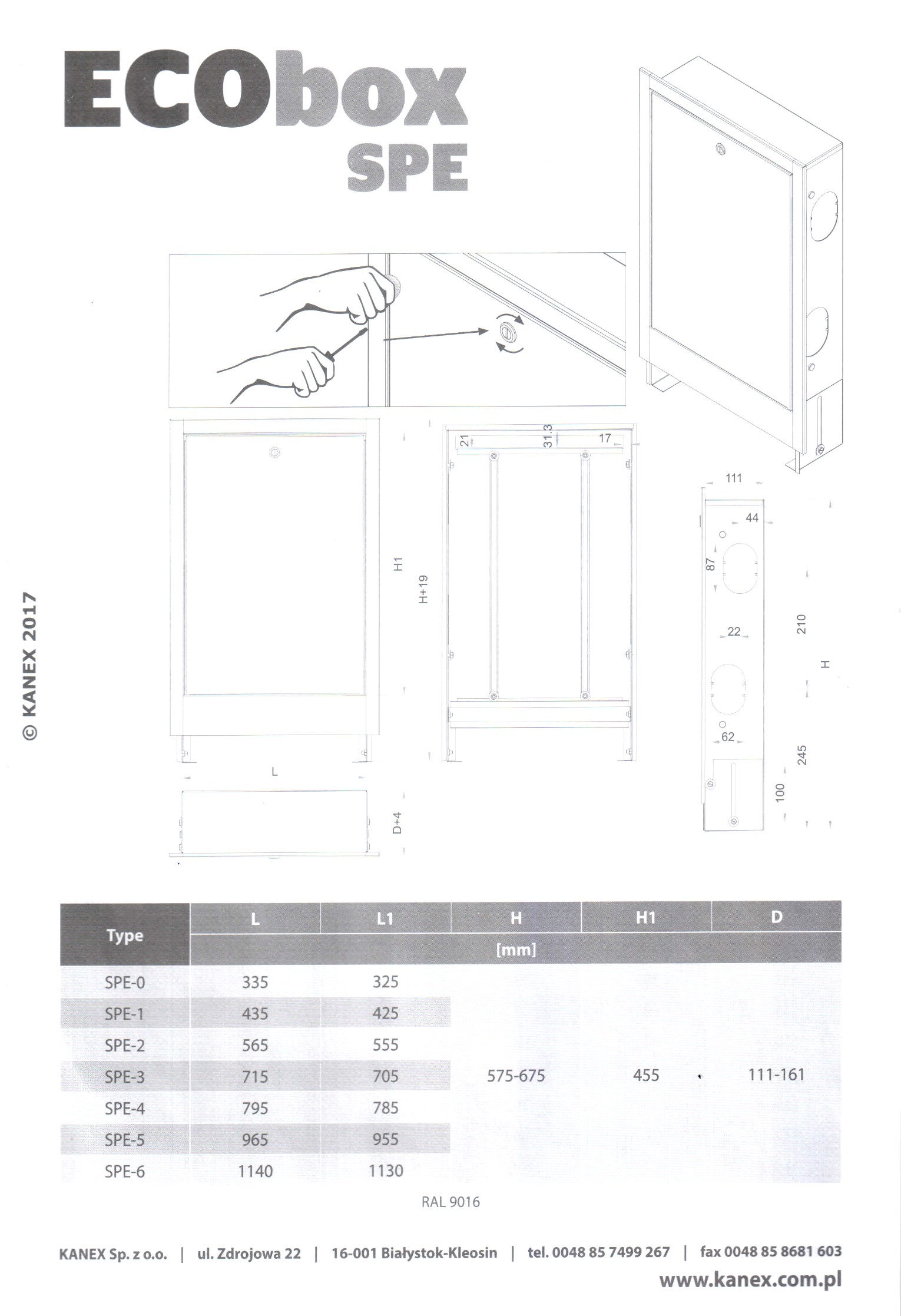

Модели шкафа и его размеры указаны в таблице:
Модель | Габариты [мм] | Размер дверей [мм] | |||
Ширина | Высота | Глубина | Ширина | Высота | |
SPE-0 | 335 | 575-675 | 111-161 | 325 | 455 |
SPE-1 | 435 | 575-675 | 111-161 | 425 | 455 |
SPE-2 | 565 | 575-675 | 111-161 | 555 | 455 |
SPE-3 | 715 | 575-675 | 111-161 | 705 | 455 |
SPE-4 | 795 | 575-675 | 111-161 | 785 | 455 |
SPE-5 | 965 | 575-675 | 111-161 | 955 | 455 |
SPE-6* | 1140 | 575-675 | 111-161 | 1130 | 455 |
* Только под заказ.
Установка шкафа SPE
Необходимо отметить шкафа, места установки, с учетом подключаемого трубопровода, положение, а также пол высоты вместе с отделочными материалами ( например. плиткой, ламинатом u. c.). Шкаф должен быть установлен в соответствующее высоте с izbidamo ног помощь, учитывая толщину теплоизоляции, и общий покрытия для пола в высоту. Шкаф установлен в нише, то нужно izlimenot и прикрепить к стене с помощью шкафа на задней стенке существующих 2 отверстиями. Для крепления необходимо использовать соответствующие крепления, в зависимости от стен конструкции. Если планируется трубопроводов в коллектор добавить через боковой существующих отверстий, необходимо снять табличку, которая их закрывает. Чтобы защитить встраиваемая шкафа видимую часть повреждений, которые могут возникнуть при выполнении отделочных работ, есть возможность демонтажа шкафа в передней рамы и двери. Sakomplekteto коллекторов прикрепить к vadulas существующими болтами, которые в комплекте с шкафом. Коллектора расположение vadulas регулируется с помощью винтов.
Tehnisko aprakstu veidojis Arturs Armanis AS Akvedukts
