УДК 677.075.20
УСЛОВИЯ ВЯЗАНИЯ ДВУСТОРОННЕГО ФУТЕРОВАННОГО ТРИКОТАЖА
KNITTING TERMS BILATERAL LINED JERSEY
, ,
Makhmudova G., Karataеv M., Nurmahanova A., Ahmetova A., Kuralbaeva А.
(Южно-Казахстанский государственный университет им. М. Ауэзова, Шымкент, Казахстан)
(M. Auezov South Kazakhstan State University, Shymkent, Kazakhstan)
E-mail: *****@***ru
Резюме: Б?л ма?алада трикотажды футерленген ай?аспада ?ндіру ?дісін талдай отырып, футерлі жіпті ?абаттастыруды орындауда т?рлі ??рыл?ылар мен ?дістер ?олданылуы ?ажет екендігін аны?тау?а болады. Тілшесі бар инелелі машиналарда?ы футерлі жіпті ?абаттап ашы? тілшеге ?ою ?ысынылады. Себебі ине ?осымша ?рлеуді жаса?ан с?тте футерлі жіп ?зегінен тайып шы?ып кетпес ?шін машиналарга футерлі жіпті ?абаттау?а арнал?ан, инені? к?зінен футерлі жіпті т?сіруге ба?ыттайтын ш?ткелі жабды?тал?ан арнайы ??рыл?ылар орнатылады. Ал кейбір машиналар?а осы ма?сат?а ?ызмет к?рсететін пластиналар ?ойыл?ан.
Са?ыиналы айналмалы машиналарды? ерекшелігіні? бірі б?л - ине орталы?ына ?атысты ?лыпты? айналуларыны? ар?асында то?у процесі ж?зеге асады.
Abstract: The article explains that the analysis of existing methods of production of knitwear lined weaves was established that for the implementation of the thread laying futer proposed various methods and apparatus. For example, a reed needles machines offer lay futer thread first on the open tab, and then, when the needle committed an additional lift, futer thread slipping on her rod: on other machines to install a special device for laying futer yarn provided with a brush, which is intended to lower the futer needle thread under the tongue; on some machines the plate enclosing mounted serving for the same purpose, etc.
One feature work machine is that the process of knitting is performed on it by the rotation of the needle beds with respect to the center of locks, which, unlike other circular knitting machines still.
Ключевые слова: Дополнительная нить, процесс вязания, разработка, структура, способы вязания плюшевого трикотажа, ассортимент, ворс, изделия, плюшевая нить.
Keywords : Additional yarn, knitting process, development, structure, methods of knitting plush knitwear range, pile, products, plush thread.
С целью расширения ассортимента трикотажного полотна и повышения его качества в рекомендуется вязать двусторонний футерованный трикотаж.
Перед непосредственной разработкой технологии вязания двустороннего футерованного трикотажа следует выяснить необходимые условия нормального протекания процесса вязания, учитывая при этом особенности машины, позволяющие не производить больших изменений в ее конструкции [1].
Известно, что трикотаж футерованных переплетений вырабатывается на любых машинах с дополнительным процессом ввязывания в грунт любого переплетения футерной нити, которая прокладывается на иглы в виде набросков, отводится к старым петлям и сбрасывается вместе с ними на новые. В результате этого футерная нить оказывается подвешенной с изнаночной стороны на протяжках некоторых петель.
Следовательно, в трикотаже футерованного переплетения имеются две или более нити (в зависимости от количества футерных нитей), одна из которых грунтовая, из первой нити образуются петли базового переплетения, а вторая нить не провязывается в петли, а ввязывается в виде футерной. Для этого футерная нить должна прокладываться перед петлеобразующей системой, т. е. раньше, чем грунтовая, либо сразу на стержень иглы ниже крючка или язычка ее, либо сначала на крючок иглы, а затем опускаться на стержень и далее в процессе петлеобразования не должна попадать под крючок иглы.
Из анализа существующих способов выработки трикотажа футерованных переплетений было установлено, что для выполнения такого прокладывания футерной нити предлагались различные способы и устройства. Например, на машинах с язычковыми иглами предлагалось прокладывать футерную нить сначала на открытый язычок, чтобы затем, когда игла совершала дополнительный подъем, футерная нить соскальзывала на ее стержень: на других машинах устанавливалось специальное устройство для прокладывания футерной нити, снабженное щеткой, которая предназначалась для опускания футерной нити под язычок иглы; на некоторых машинах монтировались заключающие пластины, служащие для той же цели, и т. д.
Из изложенного выше вытекает первое необходимое условие нормального осуществления процесса петлеобразования при вязании двустороннего футерованного трикотажа на круглооборотной машине, являющееся общим для всех машин, а именно: для выработки двустороннего футерованного трикотажа на круглооборотной машине необходима раздельная подача нитей (футерной и грунтовой), причем футерная нить должна прокладываться раньше, чем грунтовая, и по возможности сразу на стержень иглы ниже ее язычка[2].
В двустороннем футерованном трикотаже футерные протяжки выходят на обе стороны полотна. Следовательно, футерная нить должна подаваться и на иглы верхнего, и на иглы нижнего цилиндров при сохранении одинаковых параметров ее подачи иглам одной и другой игольницы. Отсюда вытекает второе необходимое условие для выработки двустороннего футерованного трикотажа, суть которого можно сформулировать так: для получения футерованного трикотажа с расположением футерных протяжек с обеих сторон полотна футерную нить следует подавать одновременно, как на иглы верхнего, так и на иглы нижнего цилиндра расставленные в порядке 1+1, обеспечивая при этом одинаковые параметры ее подачи на иглы обеих игольниц.
Отрезок футерной нити, ограниченный раппортом кладки, разделяется на два участка. Первый участок обеспечивает закрепление нити в грунте переплетения, из этого участка образуется незамкнутая петля, называемая наброском; второй участок располагается свободно на изнаночной стороне трикотажа, он называется протяжкой. Для образования наброска футерная нить прокладывается на иглу, а для образования протяжки она прокладывается за иглу. От надежного выполнения этой операции зависит надежность всего процесса получения футерованного трикотажа на машине.
Из сказанного вытекает третье необходимое условие, а именно: для обеспечения нормального осуществления процесса выработки двустороннего футерованного трикотажа на машине необходимо обеспечить надежное прокладывание футерной нити на иглу и за ее спинку, не усложняя при этом конструкции машины.

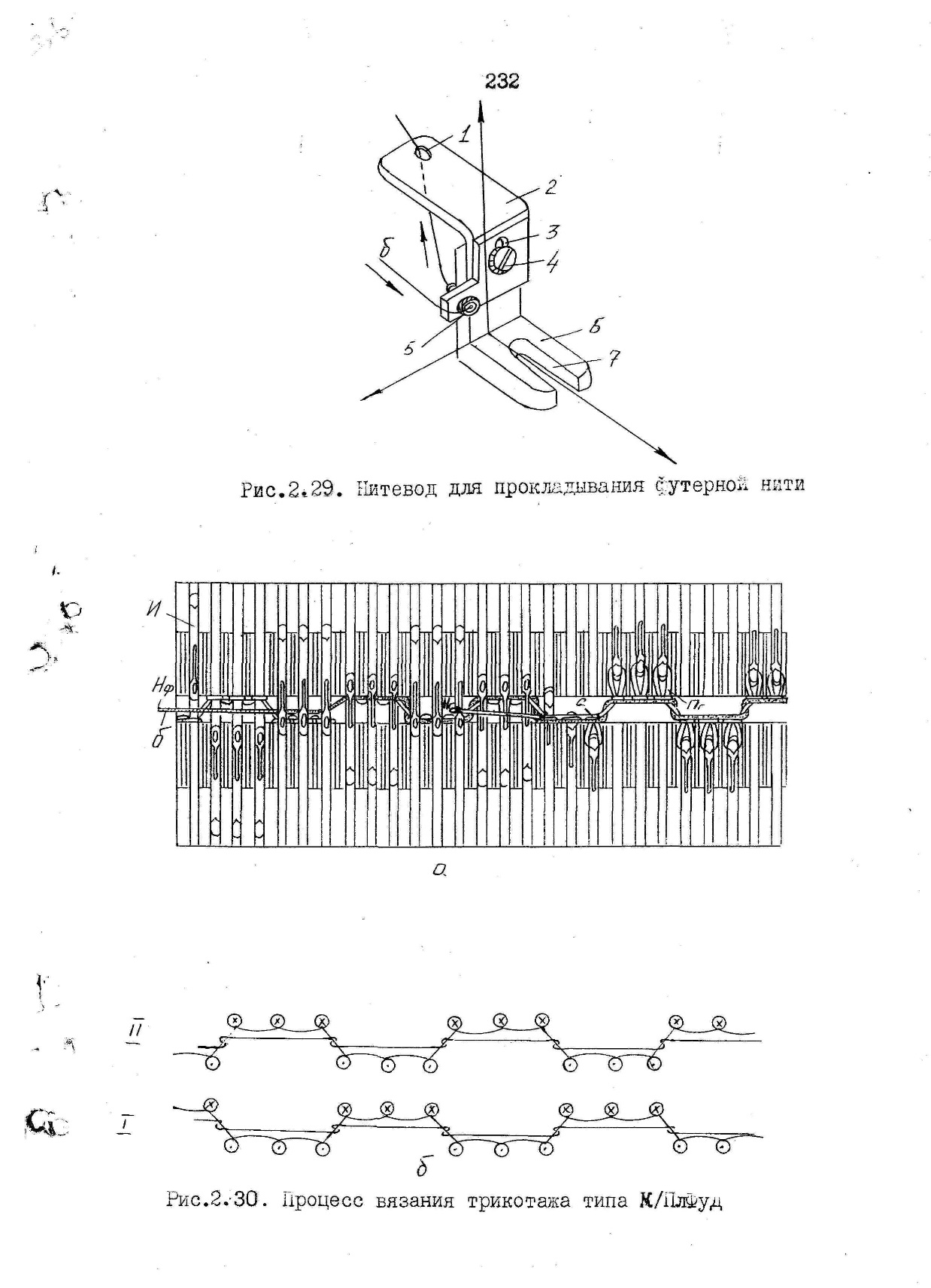

Нитевод для прокладывания футерной нити представляет собой изогнутую пластину 2 с отверстием (глазком) I для нити (рис.1).
Рис. 1 Нитевод для прокладывания футерной нити
Пластина 2 прикреплена к стойке 6 болтом 4. Для регулирования положения нитевода относительно отбойной линии его перемещают по прорези 3 и фиксируют в выбранном положении болтом 4. На пластике 2 крепится направиФутерную нить б сначала пропускают через направитель 5, а далее проводят в отверстие I. На подошве стойки 6 тоже имеется прорезь 7, благодаря которой можно регулировать расстояние от глазка I нитевода до игольного цилиндра, т. е. игольные угол подачи нити. Установив нитевод в необходимое положение, его фиксируют болтом, проходящим сквозь прорезь 7 к замкам нижнего цилиндра, вместе с которыми нитевод вращается во время вязания [3].
Конструкция нитевода обеспечивает все условия, необходимые для выработки двустороннего футерованного трикотажа на круглооборотной машине.
Одной из особенностей работы круглооборотной машины является то, что процесс вязания осуществляется на ней благодаря вращению замков относительно центра игольниц, которые в отличие от других кругловязальных машин неподвижны. Поэтому и прокладывание нити на иглы происходит вследствие вращения имеющихся на машине нитеводов. Следовательно, нитевод для прокладывания нити должен быть также подвижным и вращаться относительно игольниц. Такое круговое движение нитеводам можно сообщить с помощью самих вращающихся замков нижнего цилиндра, укрепив их на корпусе замков. Остается лишь выяснить место расположения нитевода на корпусе. Определение места установки нитевода связано не только с выполнением указанных выше условий, но и с нахождением зоны прокладывания футерной нити.
Литература:
References:
1. Кулирный плюшевый трикотаж М, Легпромбытиздат, 1991. с. 232.
2. Разработка и обоснование технологии трикотажа плюшевых переплетений на двухфонтурных вязальных машинах Дис. док. техн. наук, Т., 1992.
3. , Технология получения футерованного плюшевого трикотажа. // Известия высших учебных заведений. Технология текстильной промышленности - Иваново, 2015.-№1. С. 97-101.
