Рекламная установка
«Сити-формат»
г. Новосибирск
Рекламная установка «Сити-формат» – рекламный носитель, позволяющий демонстрировать от 1 до 12 изображений, форматом 1,8 х 1,2 м. Установка может быть односторонней и двухсторонней. А также подразделяться на:
а) статическую – одно или два рекламных поля;
б) динамическую – от двух до двенадцати рекламных полей, последовательно меняющихся друг за другом, посредством перемотки постеров с одного вала на другой. После демонстрации крайнего постера перемотка производится в обратном порядке. Механизм перемотки работает на основе шаговых двигателей и рассчитан на эксплуатацию в температурном режиме от +50 до -40 градусов;
в) комбинированную – т. е. сочетать в себе и статическую, и динамическую;
г) фасадную – т. е. без опоры, с креплением на вертикальную поверхность.
Характеристики:
Металлический короб.Изготавливается из листовой стали с ребрами жесткости, окрашивается полимерной краской, а скрытые полости обрабатываются антикором.
Двери.Состоят из алюминиевого профиля с защитным стеклом.
Опора. Изготавливается из листовой стали высотой 0,6м. Крепится к коробу при помощи шпилек, окрашивается в цвет короба полимерной краской.
4. Освещение.
Внутреннее освещение оснащается в 2-х видах (на выбор):
Люминесцентные лампы: количество 8 шт. (в горизонтальном расположении) по 36 Вт. Лампы в комплект поставки НЕ ВХОДЯТ; Светодиоды: количество 22 шт. по 1,2 Вт. Скроллерная система.Состоит из 2-х алюминиевых валов с шаговыми электродвигателями и концевыми детекторами; блока управления; блока питания; пульта программирования.
Потребляемое напряжение – переменное, 220В.
Рабочее напряжение – постоянное, 24 В.
Потребляемая мощность в состоянии экспозиции постера – 12 Вт.
Потребляемая мощность двигателей в состоянии перемотки постера – 60 Вт.
Вес установки – от 150 кг, в зависимости от комплектации.
Вклеивание постеров.
Для подготовки постера перед монтажом в РУ «Сити-формат» вам потребуется строительная рулетка,
строительный угольник, канцелярский резак, скотч двусторонний, которым постеры скрепляются друг с другом и с валом скроллерной системы. Рекомендуем скотч «3М» (США), размером 10 мм х 50 м. Экспериментальным путем мы подобрали скотч с таким слоем клея, который позволяет надежно скреплять постеры друг с другом, и при этом раскреплять их обратно не повреждая сам постер.

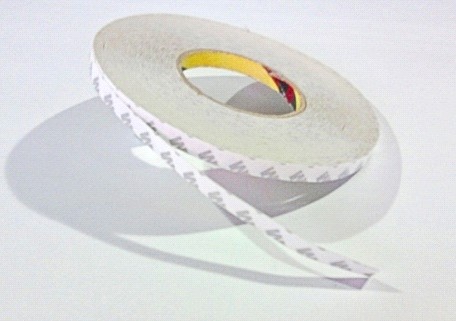

Скотч «3М».
Если у вас планируется большой поток подготавливаемых постеров, то удобнее сделать шаблон в виде оргстекла, размером 1 860 х 1 270 мм с прямыми углами.
Если ваши размеры постера отличаются, то размеры шаблона будут иными – шаблон должен повторять физические размеры требуемого постера.
2. Подготовка постеров.
Постер укладываем на ровный, устойчивый монтажный стол, по которому можно резать ножом.
Отмеряем на нем с помощью рулетки расстояние 1 860 мм (или иное, если оно у вас отличается от стандартного), чтобы картинка оказалась посередине этого расстояния. Делаем пометки сверху и снизу постера.

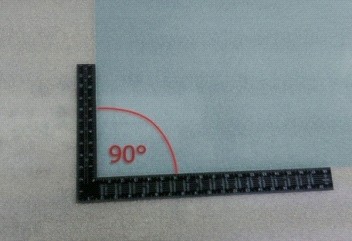

Ориентируясь на эти пометки, с помощью угольника, карандашом проводим прямую линию, получая тем самым два прямых угла справа и слева постера. Аналогичную операцию проводим внизу постера.

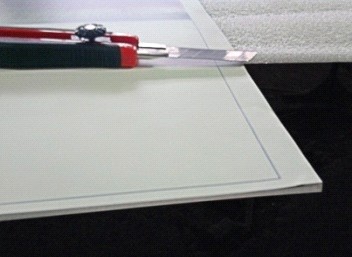

По сделанным линиям, резаком отрезаем по размеру. Получаем ровный, прямоугольный постер с четырьмя прямыми углами.
При использовании шаблона из оргстекла, мы укладываем шаблон поверх постера, двигая его, кадрируем изображение и резаком отрезаем лишнее по краю шаблона.
Теперь необходимо наклеить на край постера двусторонний скотч.
Размещаем постер так, как он будет находиться в скроллере. На верхний край постера скотч клеится с обратной, изнаночной стороны, а на нижний край постера скотч клеится с лицевой стороны.

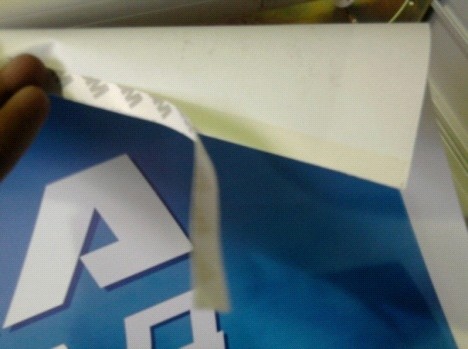

Чтобы не перепутать и для удобства наклейки, сгибаем плакат пополам и наклеиваем сразу две полосы скотча (см. фото).
ВАЖНО!!! Скотч клеится строго параллельно краю постера, с четким совпадением края скотча и постера.

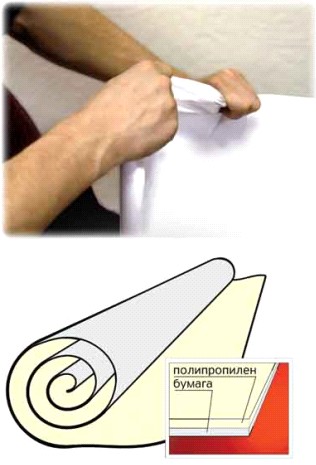

Рекомендуем в качестве материала для печати постеров полипропиленовую бумагу. Она не рвется, не размокает, не растягивается, легкая и расходуется без остатка.
Так же этот материал позволяет скреплять и раскреплять постеры скотчем несколько раз, что дает возможность многократного использования постеров без их перепечатки.
3. Вклейка постеров.
Вначале клеится верхний край постера. Клеится сразу к верхнему валу, а если уже есть на скроллере постер, то к нижнему краю этого постера.
ВАЖНО! При приклеивании к постеру, а не к валу, старый скотч удаляется полностью, и крепеж осуществляется только на свежий скотч вновь устанавливаемого постера.
Удаляем защитную полоску с двустороннего скотча и наклеиваем верхний край постера на верхний вал, строго параллельно видимым ребрам жесткости вала. А если склеиваем два постера, то так же строго параллельно ведем край скотча и край постера.
Таким образом, подклеиваем друг к другу необходимое количество плакатов, вручную подматывая постерную полосу на верхний вал, медленно и аккуратно вращая его одной рукой, а второй подавая постер к валу. Следим, чтобы постер наматывался без смещения.
В конце удаляем защитную полоску со скотча на нижнем краю последнего постера и наклеиваем на нижний вал, так же строго параллельно видимым ребрам жесткости вала.
Монтаж постеров окончен. Можно переходить к программированию.

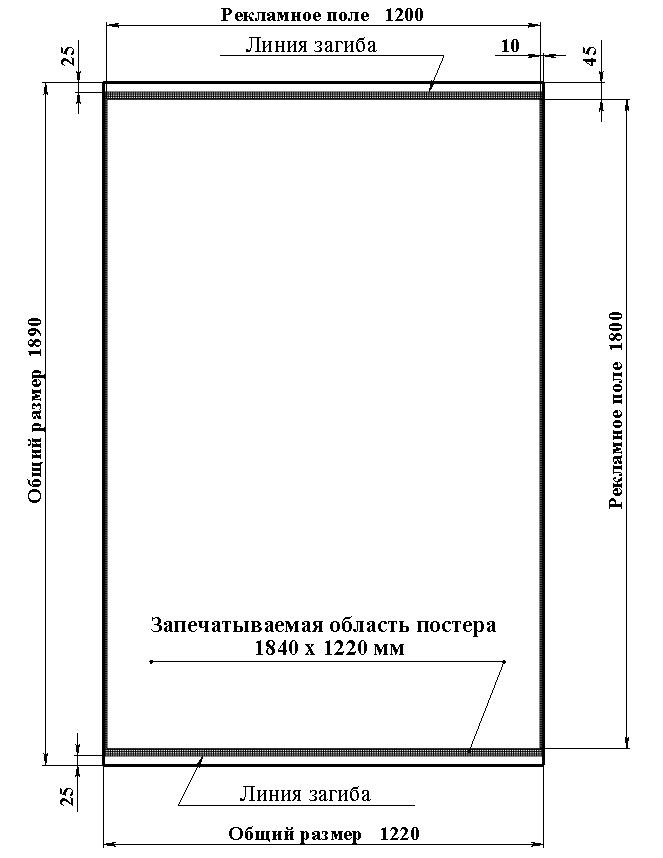

Вклеивание постерной полосы.
Последовательность действий:

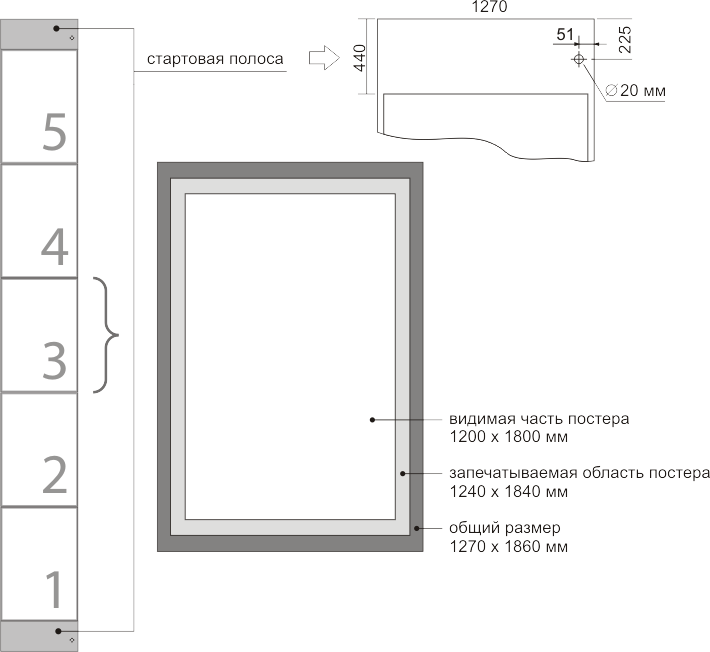

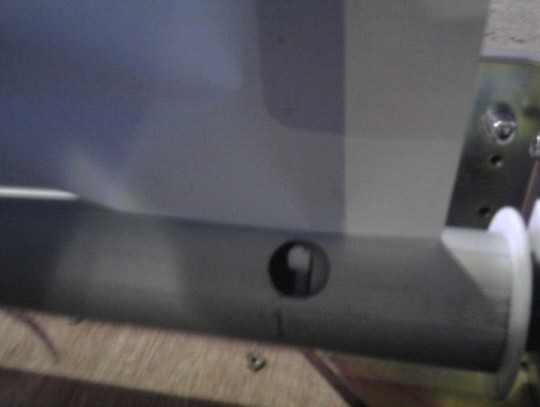

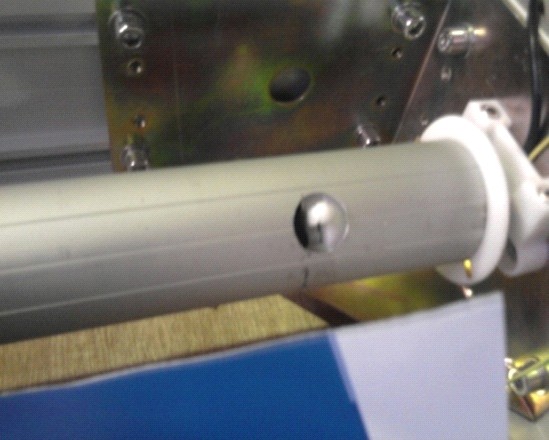

Подключаем программатор. К верхнему валу с помощью двухстороннего скотча клеим верх постерной полосы (см. фото). Постерная полоса приклеивается таким образом, чтобы отверстие в стартовой полосе совпало с отверстием вала. В дальнейшем при замене постеров, стартовая полоса всегда остается приклеенной к валу, а новый постер приклеивается к стартовой полосе. Переводим программатор в ручной режим и с помощью стрелок на пульте, наматываем постерную полосу на верхний вал. Более подробно о данной операции и в целом о программировании системы написано ниже в разделе «Программирование». Низ постерной полосы крепим к нижнему валу так же с помощью двухстороннего скотча. Низ постерной полосы, как и верх, представляет из себя стартовую полосу с отверстием. Установка готова к программированию.
Установка статического постера.
Постер устанавливается на дверь и крепится с помощью специальных зажимов. Перед установкой постера поверхность стекла рекомендуем обработать полиролью «АНТИДОЖДЬ».
Скроллерная система.

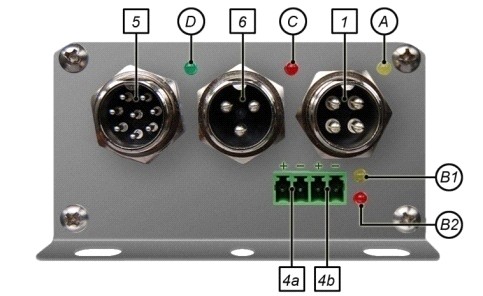

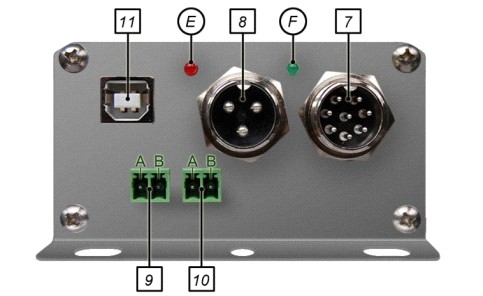

Блок управления : назначение разъемов.
1: Подключение Питания, 24 V 4а: Выход таймера скроллерной системы, для реле 24 V постоянного тока. 4b: Выход таймера включения/выключения освещения. 5: Разъем подключения верхнего двигателя. 6: Разъем детектора конца перемотки верхнего вала 7: Разъем подключения нижнего двигателя 8: Разъем детектора конца перемотки нижнего вала 9: Разъем для синхронизации нескольких систем (приемник команды) 10: Разъем для синхронизации нескольких систем (источник команды) | 11: Разъем подключения пульта программирования (тип разъема может отличаться от указанного на рисунке). A А: Индикатор питания В1: индикатор таймера включения освещения или вспомогательного механизма В2 индикатор таймера переключения скроллерной системы С: Индикатор окончания перемотки верхнего вала D: Индикатор работы верхнего двигателя E: Индикатор окончания перемотки нижнего вала F: Индикатор работы нижнего двигателя |
Программирование.
Программирование производиться с помощью программатора.

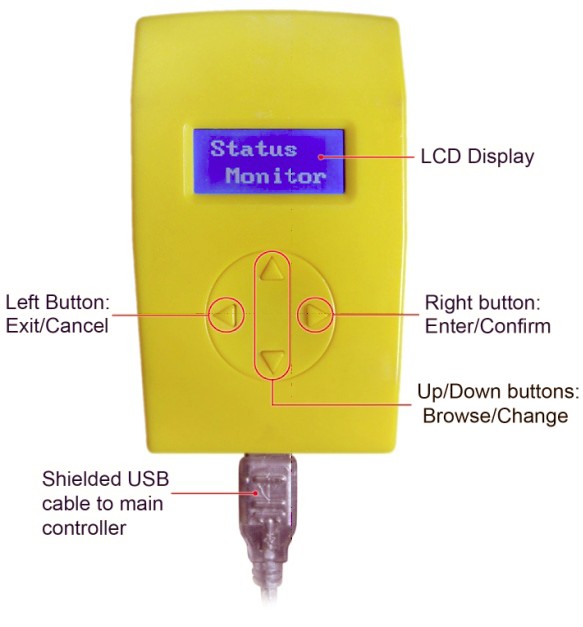

Программатор представляет из себя жк-дисплей и четыре кнопки. Меню жк-дисплея поддерживает два языка, (английский и китайский). Программатор подключается к блоку управления с помощью экранированного кабеля с USB или VGA разъемом. При подключении программатора к блоку управления, он войдет в главное меню после появления приветствия. Используйте кнопки [вверх] и [вниз] для навигации по пунктам меню. Кнопку [вправо] используйте, чтобы двигаться по подпунктам меню и для подтверждения выбранного значения. Кнопку [влево] используйте, чтобы вернуться назад.
Аварийная остановка. Чтобы немедленно остановить движение постерной ленты, нажмите кнопки [влево] и [вправо] одновременно. Эта функция особенно полезна для установки и тестирования. После аварийной остановки, система входит в режим паузы, “Paused, Restart..”. Чтобы запустить систему снова, нажмите кнопку [вправо].
Полный сброс. Для выполнения полного сброса, нажмите кнопки [вверх] и [вниз] одновременно. Полный сброс включает аппаратный сброс блока управления с обнулением всех параметров, включая часы.
Показания дисплея | Функции |
| Показывает текущий статус прокрутки системы, в том числе номер текущего плаката, времени отображения, направление прокрутки, сообщения об ошибках, коды и т. д. Если система прокрутки сконфигурирована как ведомый (Slave) в операции синхронизации, то вторая строка состояния дисплея инвертированная (т. е. синий текст на белом фоне). В режиме ожидания (установленный внутренний таймер), эта функция показывает текущее время. |
| Установка количество плакатов (от 2 до 15). Количество плакатов является важным параметром и должно быть установлено правильно для точного позиционирования. |
| Время экспонирования плакатов (HH: MM: SS) может быть установлено общее для всех или индивидуальное для каждого. |
| Установка синхронизации. При синхронизации, только одна система может быть установлена как ведущая (Master), все остальные должны быть установлены в качестве ведомые (Slave). |
| Защищена, для дальнейшего развития. Каждой системе прокрутки может быть присвоен идентификационный номер или ID группы, как это требуется в некоторых случаях. |
| Предназначена, для ручной прокрутки плаката вверх или вниз, для установки, замены плаката, тестирования системы и т. д. |
| Установка текущего времени. |
| Установки времени отключения системы прокрутки. При отключении таймера система прокрутки работает постоянно. |
| Установки времени отключения света. При отключении таймера свет включен постоянно. ВАЖНО!!! Функция работает только при установленном Реле Освещения, подключенному к блоку управления (это дополнительная опция). |
| В большинстве случаев система позиционирует плакаты точно и автоматически. Тем не менее, если размеры плакатов отличаются, то точность позиционирования устанавливается вручную. Позволяет пользователю настроить отображение фактической позиции любого отдельного плаката в диапазоне ± 10 см (за исключением первого и последнего). |
| Установки плаката (Дом). Установка № плаката, который будет экспонироваться при выключении встроенным таймером системы прокрутки. |
| Advanced Status – показывает текущий режим работы системы прокрутки, концевых детекторов, датчиков Холла и импульсных счетчиков моторов. Advanced Settings – для настройки параметров работы мотор - редукторов. Advanced Control – позволит пользователю намотать и размотать плакат на малой скорости при установке, замене плакатов. Используйте [вверх] и [вниз] кнопку. Чтобы начать; использовать [право] кнопку, чтобы переключиться между " Wind " и "Unwind" режимах. Имейте в виду, что при этом режиме прокрутки концевые датчики игнорируются. |
| Восстановление всех заводских настроек |
| Смены языка (английский или китайский). |
Техническое обслуживание
Плановое техническое обслуживание происходит 1 раз в три месяца. Во время ТО необходимо провести следующий перечень работ в определенном порядке:
Проверка работоспособности системы. Проверка целостности установки. Проверка системы подсветки (замена не работоспособных элементов). Проверка натяжения проводки. Проверка заземления системы и конструкции. Протягивание болтов в клеммах. Ремонт/замена неработоспособных элементов системы. Чистка внутренних частей и элементов установки и системы от пыли. Проверка и протягивание крепления болтов системы. Проверка и протягивание крепления болтов установки. Чистка внутренней поверхности стекла. Монтаж/удаление остатков рекламных поверхностей. Настройка системы. Чистка наружной поверхности стекла. Чистка наружной поверхности установки.Упаковка, транспортировка и хранение.
Рекламная установка «Сити-формат» поставляется заказчику с отделенной опорой на поддоне, обернутая пленкой и обрешеченная деревянной доской.
Хранить и перевозить к месту монтажа установку только на деревянных брусках в ВЕРТИКАЛЬНОМ положении.
Условия транспортирования изделия в части воздействия климатических факторов должны отвечать требованиям ГОСТ 15150 – 69, группе ОЖ 4.
Условия хранения должны соответствовать требованиям ГОСТ 15150 – 69, группе С. При этом срок хранения не должен превышать 6 месяцев.
Не допускается хранение РУ «Сити-формат» в помещениях, содержащих в окружающей среде пары кислот, щелочей и других агрессивных веществ в концентрациях, разрушающих металл, лакокрасочное покрытие и электропроводку.
ВНИМАНИЕ! Не допускаются какие-либо удары по торцу каленого стекла. При открытии дверей запрещается пользоваться вспомогательными металлическими предметами (отвертка, нож и т. д.).
Гарантийные обязательства.
Гарантийный срок устанавливается 1 год со дня отгрузки Рекламной установки «Сити-формат» Заказчику.
