ГОСТ 19711-74



М  Е  Ж  Г  О  С  У  Д  А  Р  С  Т  В  Е  Н  Н  Ы  Й        С  Т  А  Н  Д  А  Р  Т



ПРОВОДА ЭМАЛИРОВАННЫЕ ПРЯМОУГОЛЬНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ЭЛАСТИЧНОСТИ



Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

УДК 621.315.337.4.019.3:006.354        Группа Е49

М        Е        Ж        Г        О        С        У        Д        А        Р        С        Т        В        Е        Н        Н        Ы        Й        С        Т        А        Н        Д        А        Р        Т

ПРОВОДА ЭМАЛИРОВАННЫЕ ПРЯМОУГОЛЬНЫЕ

Метод определения эластичности

Enamelled rectanqular winding wires.

Method of the flexibility test

ГОСТ

19711-74

ОКСТУ 3509

Дата введения 01.07.75 Настоящий стандарт распространяется на эмалированные провода прямоугольного сечения и

устанавливает метод определения эластичности изоляции.

(Измененная редакция, Изм. № 3).

НЕ нашли? Не то? Что вы ищете?

ОТБОР ОБРАЗЦОВ
Испытанию должны быть подвергнуты провода, не имеющие механических повреждений и хранившиеся в условиях, указанных в стандартах или технических условиях на провода. Образцы провода перед испытанием должны быть смотаны с катушки или барабана и протерты мягким материалом (марля, миткаль и др.) без растяжения и изгибов. Для испытания от каждой катушки или барабана с проводом должны быть отобраны два образца провода длиной от 350 до 500 мм каждый.

(Измененная редакция, Изм. № 3).


АППАРАТУРА

2.1.        Для проведения испытаний должна применяться следующая аппаратура:

    устройство для изгиба образцов вокруг стержня, схема которого указана на чертеже;


Издание официальное

?

Перепечатка воспрещена

© Издательство стандартов, 1974

© ИПК Издательство стандартов, 2000

ГОСТ 19711—74 С. 2

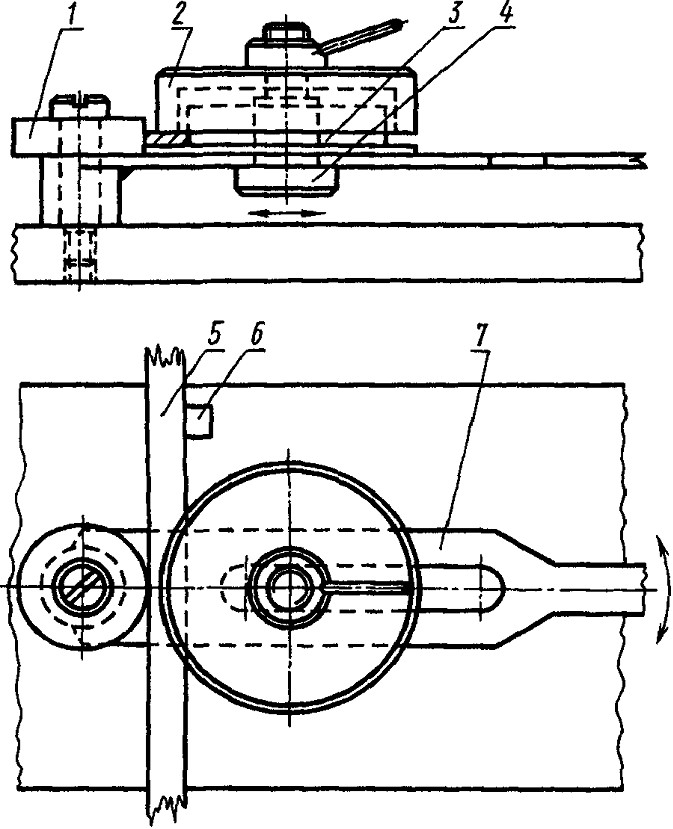

1 — съемный металлический стержень; 2— нажимная крышка; 3 — прижимная деталь; 4 — натяжной болт; 5 — образец; 6 — упор; 7 — рукоятка

в  устройство  входят  комплект  металлических  цилиндрических  стержней  с  предельным  откло­ нением  по  диаметру  +5  %  от  значений,  установленных  в  стандартах  или технических  условиях  на провода (поверхность стержней должна иметь обработку не ниже 8-го класса по ГОСТ 2789);

    лупа ЛП1—6х по ГОСТ 25706. (Измененная редакция, Изм. № 1).

ПОДГОТОВКА И ПРОВВДЕНИЕ ИСПЫТАНИЙ Испытание  должно  быть  проведено  в  нормальных  климатических  условиях  по  ГОСТ  20.57.406,  если  в  стандартах  или технических  условиях  на  провода  не  предусмотрены  другие  температура и влажность.

При получении  неудовлетворительных  результатов  испытаний  от  тех  же  катушек  или  барабанов с  проводом  отбирают  новые  образцы  провода,  которые  выдерживают  не  менее  6  ч  до  начала испытания в нормальных климатических условиях по ГОСТ 20.57.406.

Испытание проводят на двух образцах провода. При этом один образец изгибают по  ребру  (толщине) провода, другой — плашмя (ширине) провода.

Образцы изгибают на 180°  вокруг  металлического  стержня  в  двух  местах  в  двух  направлениях,  образуя 5-образную форму.

Длина выпрямленной части образца между F-образными изгибами должна быть не менее 150 мм.

Диаметр  стержня  для  изгиба  образцов  устанавливается  в  стандартах  или  технических  условиях  на провода.

При изгибе образцов следует следить за тем,  чтобы  испытуемый  образец  не  коробился  и  не  отклонялся  от  равномерного  изгиба  и  плотно  прилегал  к  металлическому  стержню.  После  изгиба образец снимают с металлического стержня.

3.1, 3.2. (Измененная редакция, Изм. № 2, 3).

После  проведения  испытания  поверхность  образца  провода  должна  быть  осмотрена  с помощью лупы 6—10-кратного увеличения.

На поверхности образца провода не должно быть растрескивания и отслаивания изоляции. (Измененная редакция, Изм. № 2).

(Исключен, Изм. № 1).

С. 3 ГОСТ 19711-74


ИНФОРМАЦИОННЫЕ ДАННЫЕ


РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР РАЗРАБОТЧИКИ

, д-р техн. наук, профессор (руководитель темы); ;


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государстве1шого комитета стандартов Совета Министров СССР от 19.04.74 № 000
Стандарт полностью соответствует международному стацдарту МЭК 851-3—85, испытанию 8
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 20.57.406—81

3.1

ГОСТ 2789-73

2.1

ГОСТ 25706-83

2.1

Ограничение срока действия снято Постановлением Госстандарта от 26.06.91 № 000
ИЗДАНИЕ (март 2000 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1980 г., июне 1985 г., мае 1990 г. (ИУС 8-80, 10-85, 8-90)
