Высокий подъем для секционных ворот

Высокий подъем применяется в случаях, когда величина притолоки ворот находится в диапазоне от 500 мм, до H+500мм, где H - высота проема.

Характеристики:
Ширина проема: 7 м;
Максимальная высота проема: 9,76 м;
Максимальная притолока: 4,6 м;
Максимальная масса полотна: 890 кг.

Преимущества:

Эргономичность конструкции, возможность максимально компактно разместить направляющие при высокой притолоке; Устойчивая и стабильная работа ворот (в сравнение с наклонным подъемом.

Недостаток:

Более высокая стоимость в сравнении со стандартным подъемом (использование более дорогих барабанов, пружин, большая материалоемкость и трудоемкость изготовления).

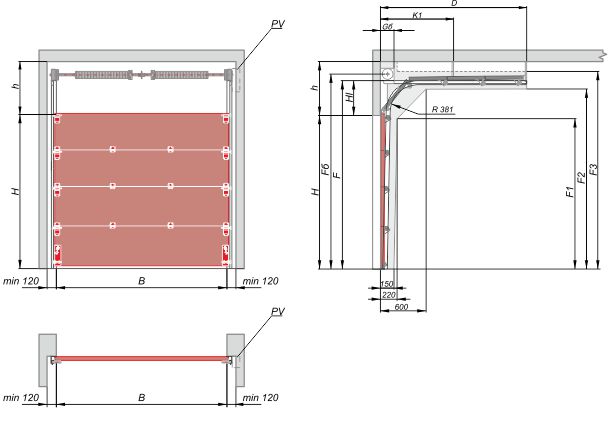

Параметр	Наименование	Расчетная формула
H, мм	Высота проема	1000?H<9760
h, мм	Высота притолоки	600?h<4600
B, мм	Ширина проема	1000?B<7000
HL, мм	Высота от верха проема до верха горизонтальных направляющих	HL?h-350
F, мм	Высота вертикальных направляющих	H+HL
Fb, мм	Высота оси вала и барабана	H+HL+ (105...190)
F1, мм	Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими	F–500
F2, мм	Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими	F–110
F3, мм	Размер, ограничивающий рабочую зону ворот над горизонтальными направляющими	F+120
D, мм	Длина горизонтальных направляющих для ворот без привода	H–HL+350
D, мм	Длина горизонтальных направляющих для ворот с осевым приводом	D+300
К1, мм	Координата промежуточной точки крепления направляющих к потолку	D/2
Q, мм	Зона расположения привода на вал	240
