Алюминиевый силовой кабель АВБШв(А)
Алюминиевый силовой кабель.
АВБШв(А) предназначен для передачи и распределения электроэнергии и электрических сигналов при переменном напряжении до 1000 В с номинальной частотой 50Гц.
АВБШв(А) не распространяет горение по категории (А). Изоляция кабеля выполнена из ПВХ пластиката пониженной пожарной опасности ПП. Кабель защищён бронированным покровом из стальных лент. Оболочка выполнена из ПВХ шланга.
Рабочие характеристики:
Рабочая температура от -50 °С до +50 °С;
Относительная влажность воздуха до 98 % при температуре до 35 °С.
Длительно допустимая температура нагрева жил + 70 °С.
Без предварительного нагрева, кабель прокладывается при температурах не ниже -15 °С.
Срок службы кабеля — не менее 30 лет при соблюдении заказчиком условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, указанных в технических условиях. Срок службы исчисляется с даты изготовления кабелей.
Гарантийный срок эксплуатации кабеля 3 года.
Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Кабель АВБШв 5х150
АВБШв 5х150 - кабель силовой бронированный с 5 алюминиевыми жилами сечением 150 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.
Технические характеристики кабеля АВБШв 5*150
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*150 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 5х150: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 5*150: +50°С.
Эксплуатируется кабель АВБШв 5х150 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 445,5 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х150 не должно превышать 22500 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 5*150: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 5х150 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 5х150: 54,05 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 5х150: 5,2 килограмм в метре.
Токовые нагрузки кабеля бронированного АВБШв 5*150
Допустимый ток при прокладке на воздухе: 290 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 5х150 в земле: 283 Ампер.
Допустимый ток короткого замыкания: 10640 Ампер.
Активное сопротивление жилы: 0,21 Ом на километр.
Расшифровка маркировки АВБШв 5х150
А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
5 - количество токонесущих жил.
150 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

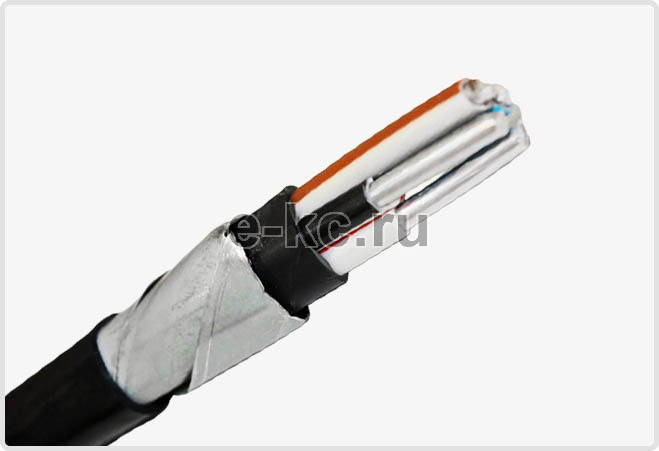

Конструкция кабеля АВБШв 5*150
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.
Применение кабеля АВБШв 5х150
Кабель алюминиевый силовой бронированный АВБШв 5х150 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 283 Ампер.
Кабелем АВБШв 5*150 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
