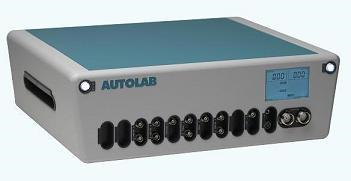

AUTOLAB PGSTAT128N

Блочный потенцио-/гальваностат, характеризующийся средним током и низкими помехами, используемый для измерения или приложения максимального тока в 800 мА, имеющий максимальное напряжение 12 В и возможность iR - компенсации.

Базовая версия этого прибора позволяет использовать большое количество электрохимических методов, начиная от циклической вольтамперометрии до вольтамперометрии переменным током, а также проводить потенциометрический анализ с накоплением.

Прибор имеет 2 аналоговых входа для измерения внешнего (напряжения) сигнала и один выход для осуществления управления вращающимся дисковым электродом (ВДЭ). При совместном использовании с так называемым интерфейсом IME существует возможность подключения ртутных электродов с программным управлением.

В сочетании с одним или несколькими дополнительными модулями этот прибор можно использовать для любых электрохимических исследований. Для данной версии AUTOLAB имеются в наличии все дополнительно поставляемые модули для PGSTAT12, за исключением усилителя тока BSTR10A/20A. Этот прибор может работать в режиме с тремя и четырьмя электродами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максим. ток на выходе (потенциостат)	± 800 мА
Максим. ток на выходе (гальваностат)	± 800 мА
Макс. напряжение на вых.	± 12 В
Потенциостат	да
Гальваностат	да
Диапазон потенциала	±10 В
Заданная погрешность потенц.	±0.2% уставки ±2 mВ
Заданное разрешение потенц.	150 мкВ
Измеряемое разрешение потенц.	300, 150, 30 мкВ
Диапазоны тока	10 нA - 1 А в 9 диап.
Заданная и измеряемая погрешность тока	± 0.2% тока и ± 0.2% диап. тока
Заданное разрешение тока	0.03% диап. тока
Измеряемое разрешение тока	0.0003% диап. тока
При диапазоне ток 10 нА	30 фА
Полоса частот потенциостата (1)	500 кгц
Время нарастания/спада сигнала потенциостата (ступень в 1, 10 - 90 %) (1)	< 500 нсек
Режимы работы потенциостата	выс. скор./ выс. стабил.
Вход. импеданс электрометра	> 1 Том//< 8 пФ
Ток смещения на входе @25?C	< 1 пА
Полоса частот электрометра	> 4 Мгц
IR-компенсация	зависит от выбр. диапазона: 0 -200 ом при 100 мА до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь
Разрешение	0.025%
Управление 4 электродами	да
Изм. прибор на щитке	потенциал и ток
Аналоговые выходы (разъем BNC)	потенциал и ток
Вход. напряжения управления	да
Количество электрод в ячейке	2, 3, 4
Режим усилителя тока 10 A	да
Аналоговый интегратор	по запросу
Константы времени	10 и 100 мсек., 1 и 10 сек.
Интерфейсы	USB
A/D преобразователь	16-бит c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы	2
D/A преобразователь	16-бит, 4 канала
Вспомогат. выходные каналы	1
Цифровые I/O линии	48
Габариты (Д / Ш / В)	52 / 42 / 16 cм3
Вес	17 кг
Требования к питанию	120 вт, 100-240 В, 50/60 гц

Примечание: (1) измеряемый при токе 1 мА, импеданс 1 ком, высокоскоростной режим, когда это возможно.

Минимальные требования к спецификациям компьютера:

Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP, Windows Vista (32-bit)
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB

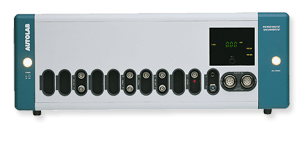

AUTOLAB PGSTAT302N

Это модульный потенцио-/гальваностат с большой силой тока (максимальный ток 2 А), при этом максимальное напряжение составляет 30 В, а также имеется возможность iR-компенсации.

Прибор имеет такие же характеристики, что и PGSTAT12, но он имеет ширину полосы частот свыше 1 МГц и в сочетании с модулем FRA2 особенно подходит для проведения спектроскопии импеданса.

Система PGSTAT302+FRA2 позволяет проводить измерение импеданса в диапазоне от 1 мом до 100 Гом, а также емкостного сопротивления от 0,1 пФ до 5000 Ф. Она может найти применение в таких областях как коррозионные исследования, биоэлектрохимия, исследования аккумуляторных батарей и суперконденсаторов, а также во многих других направлениях.

Существует еще одна возможность конфигурации: PGSTAT302 с BSTR10A или с BSTR20A для проведения экспериментов с токами большой силы (10А и 20А, соответственно). Такая конфигурация позволяет работать c FRA2.

Конечно, для PGSTAT302 в наличии имеются и все другие модули. PGSTAT302 может работать как с тремя электродами, так и четырьмя электродами (например для измерений жидкость-жидкость).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максим. ток на выходе (потенциостат)	± 2 А
Максим. ток на выходе (гальваностат)	± 2 А
Макс. напряжение на вых.	± 30 В
Потенциостат	да
Гальваностат	да
Диапазон потенциала	±10 В
Заданная погрешность потенц.	±0.2% уставки ±2 mВ
Заданное разрешение потенц.	150 мкВ
Измеряемое разрешение потенц.	30 мкВ
Диапазоны тока	10 нA - 1 А в 9 диап.
Заданная и измеряемая погрешность тока	± 0.2% тока и ± 0.2% диап. тока
Заданное разрешение тока	0.03% диап. тока
Измеряемое разрешение тока	0.0003% диап. тока
При диапазоне ток 10 нА	30 фА
Полоса частот потенциостата (1)	> 1 Мгц
Время нарастания/спада сигнала потенциостата (ступень в 1, 10 - 90 %) (1)	< 500 нсек
Режимы работы потенциостата	выс. скор./ выс. стабил.
Вход. импеданс электрометра	> 1 Tом//< 8 пФ
Ток смещения на входе @25?C	< 1 пА
Полоса частот электрометра	> 4 Мгц
IR-компенсация	зависит от выбр. диапазона: 0 -20 ом при 1 А до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь
Разрешение	0.025%
Управление 4 электродами	да
Изм. прибор на щитке	потенциал и ток
Аналоговые выходы (разъем BNC)	потенциал и ток
Вход. напряжения управления	да
Количество электрод в ячейке	2, 3, 4
Режим усилителя тока 10 A	да
Аналоговый интегратор	по запросу
Константы времени	10 и 100 мсек., 1 и 10 сек.
Интерфейсы	USB
A/D преобразователь	16-бит c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы	2
D/A преобразователь	16-бит, 4 канала
Вспомогат. выходные каналы	1
Цифровые I/O линии	48
Габариты (Д / Ш / В)	52 / 42 / 16 cм3
Вес	20 кг
Требования к питанию	247 вт, 100-240 В, 50/60 гц

Примечание: (1) измеряемый при токе 1 мА, импеданс 1 ком, высокоскоростной режим, когда это возможно.

Спецификации подлежат изменению без уведомления.

Минимальные требования к спецификациям компьютера:

Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB

AUTOLAB PGSTAT100

Это модульный потенцио-/гальваностат высокого напряжения, используемый для измерения или приложения максимального тока в 250 мА, имеющий максимальное напряжение 100 В, а также возможность iR-компенсации.

Прибор имеет такие же характеристики как PGSTAT12 и PGSTAT30, он особенно хорошо подходит для экспериментов, проводимых в электролитах с низкой проводимостью. Для Autolab с PGSTAT100 имеются в наличии все дополнительные модули (за исключением MUX).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максим. ток на выходе (потенциостат)	± 250 мА
Максим. ток на выходе (гальваностат)	± 250 мА
Макс. напряжение на вых.	± 100 В
Потенциостат	да
Гальваностат	да
Диапазон потенциала	±10 В
Заданная погрешность потенц.	±0.2% уставки ±2 mВ
Заданное разрешение потенц.	150 мкВ
Измеряемое разрешение потенц.	300, 150, 30 мкВ
Диапазоны тока	10 нA - 100 мА в 8 диап.
Заданная и измеряемая погрешность тока	± 0.2% тока и ± 0.2% диап. тока
Заданное разрешение тока	0.03% диап. тока
Измеряемое разрешение тока	0.0003% диап. тока
При диапазоне ток 10 нА	30 фА
Полоса частот потенциостата (1)	>500 кгц
Время нарастания/спада сигнала потенциостата (ступень в 1, 10 - 90 %) (1)	< 500 нсек
Режимы работы потенциостата	выс. скор./ выс. стабил.
Вход. импеданс электрометра	> 100 Gом//< 8 пФ
Ток смещения на входе @25?C	< 1 пА
Полоса частот электрометра	> 4 Мгц
IR-компенсация	зависит от выбр. диапазона: 0 -200 ом при 100 мА до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь
Разрешение	0.025%
Управление 4 электродами	да
Изм. прибор на щитке	потенциал и ток
Аналоговые выходы (разъем BNC)	потенциал и ток
Вход. напряжения управления	да
Количество электрод в ячейке	2, 3, 4
Режим усилителя тока 10 A	да
Аналоговый интегратор	по запросу
Константы времени	10 и 100 мсек., 1 и 10 сек.
Интерфейсы	USB
A/D преобразователь	16-бит c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы	2
D/A преобразователь	16-бит, 4 канала
Вспомогат. выходные каналы	1
Цифровые I/O линии	48
Габариты (Д / Ш / В)	52 / 42 / 17 cм3
Вес	25 кг
Требования к питанию	247 вт, 100-240 В, 50/60 гц

Примечание: (1) измеряемый при токе 1 мА, импеданс 1 ком, высокоскоростной режим, когда это возможно.

Спецификации подлежат изменению без уведомления.

Минимальные требования к спецификациям компьютера:

Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB

µAUTOLAB Type III

Это немодульный компактный потенцио-/гальваностат для измерения максимального тока в 80 мА, разрешающая способность по току составляет 30 фA.

Программное обеспечение GPES позволяет использовать большое число электрохимических методов, начиная со стандартной циклической вольтамперометрии до волтамперометрии переменным током и потенциометрического анализа с накоплением.

Прибор оснащен встроенным аналоговым интегратором, позволяющим проводить хронокулонометрию, он также имеет аналоговый вход для измерения внешнего сигнала (напряжения) и выход для осуществления управления вращающимся дисковым электродом (ВДЭ).

При совместном использовании с так называемым интерфейсом IME существует возможность подключения ртутных электродов с программным управлением.

Этот прибор очень подходит для измерений, в которых применяется слабый ток, если для этого не требуются использовать дополнительные блоки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максим. ток на выходе	± 80 мА
Макс. напряжение на вых.	± 12 В
Потенциостат	да
Гальваностат	да
Диапазон потенциала	± 5 В
Заданная погрешность потенц.	±0.2% уставки ±2 mВ
Заданное разрешение потенц.	150 мкВ
Измеряемое разрешение потенц.	300, 150, 30 мкВ
Диапазоны тока	10 nA - 10 мА в 7 диап.
Заданная и измеряемая погрешность тока	± 0.2% тока и ± 0.2% диап. тока
Заданное разрешение тока	0.03% диап. тока
Измеряемое разрешение тока	0.0003% диап. тока
При диапазоне ток 10 нА	30 фА
Полоса частот потенциостата (1)	500 кгц
Время нарастания/спада сигнала потенциостата (ступень в 1, 10 - 90 %) (1)	1 мксек
Режимы работы потенциостата	выс. скор./ выс. стабил.
Вход. импеданс электрометра	> 100 G Ohm//< 8 пФ
Ток смещения на входе @25?C	< 1 пА
Полоса частот электрометра	> 4 Мгц
IR-компенсация	нет
Разрешение	нет
Управление 4 электродами	нет
Изм. прибор на щитке	нет
Аналоговые выходы (разъем BNC)	потенциал и ток
Вход. напряжения управления	нет
Количество электрод в ячейке	2, 3
Режим усилителя тока	нет
Аналоговый интегратор	да
Константы времени	10 и 100 мсек., 1 и 10 сек.
Интерфейсы	USB
A/D преобразователь	16-битовый c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы	1
D/A преобразователь	16-бит, 3 канала
Вспомогат. выходные каналы	1
Цифровые I/O линии	48
Габариты (Д / Ш / В)	26 / 26 / 9 cм3
Вес	3.2 кг
Требования к питанию	70 вт, 100-240 В, 50/60 гц

Примечание: (1) измеряемый при токе 1 мА, импеданс 1 ком, высокоскоростной режим, когда это возможно.

Минимальные требования к спецификациям компьютера:

Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB



Модули для потенциостатов

BA

Этот модуль позволяет использовать второй рабочий электрод с прилагаемым фиксированным потенциалом, например, для экспериментов с вращающимся электродами с кольцом-диском.

Максимальный ток такого рабочего электрода составляет 50 мА. Модуль работает в диапазоне тока от 10 нА до 10 мА и в пределе напряжений ±10 В.

Тип модуля: внутренний

FI20

Модуль Фильтра и Интегратора. Аналоговый интегратор позволяет измерять заряд вместо тока и может использоваться как в циклической вольтамперометрии так и в хроно-техниках.

Фильтр Саллена-Кея третьего порядка с возможностью выбора времени RC (резистор * конденсатор)от 0 до 500 мсек. Можно применять для фильтрации помех.

Тип модуля: внутренний.

ADC10M

Быстродействующий модуль отбора проб, который увеличивает скорость отбора проб с 50 кгц (для стандартных приборов) до 10 МГц. Это дает пользователю возможность получать точку с данными каждые 100 нсек.

В сочетании с модулем SCAN250 модуль ADC10M позволяет проводить циклическую вольтамперометрию со скоростью сканирования до 250 кВ/сек.

Тип модуля: внутренний.

SCAN250

Аналоговый генератор развертки. С помощью этого блока пользователь может применять вольтамперометрию с реальной линейной разверткой потенциала вместо ступенчатой развертки характерной для базового прибора.

Этот модуль можно использовать, например, для изучения быстрых процессов абсорбции. При использовании его вместе с модулем ADC650 можно увеличить скорость развертки до 250 кВ/сек. Для циклической вольтамперометрии.

Тип модуля: внутренний.

BSTR10A

Усилитель тока, повышающий максимальный ток прибора до 10А. Максимальное напряжение усилителя составляет 20 В. В случае использования усилителя вместе c PGSTAT302 или c PGSTAT100 их общее максимальное напряжение снижается до 20 В.

Тип модуля: внешний.

BSTR20A

Усилитель тока, повышающий максимальный ток прибора до 10А или даже до 20 А. Максимальное напряжение усилителя составляет 20 В. В случае использования усилителя вместе c PGSTAT302N их общее максимальное напряжение снижается до 20 В.

Тип модуля: внешний.

FRA2

Модуль спектроскопии импеданса. Используя этот модуль в основном блоке, можно проводить измерения импеданса как потенциостатического, так и гальваностатического (например, во время зарядки или разрядки аккумуляторных батарей). Диапазон частот от 10мкгц до 1Мгц.

Данный модуль вместе с программой FRA также позволяет пользователю модулировать сигнал от внешнего источника, чтобы провести, например, электрогидродинамическую или фотомодулированную спектроскопию импеданса.

Используя прибор вместе с модулем PGSTAT302N или FRA2, а также программу FRA, пользователь получает мощный инструмент для проведения спектроскопии импеданса, позволяющий мерить импеданс в широком диапазоне от 1 мом до 100 Гом.

Тип модуля: внутренний.

ECD

Усилитель слабого тока, имеющий диапазон от 100 пА до 100 мкА, понижающий разрешение тока Autolab с 30 фА до 0.3 фА в самом нижнем пределе тока 100 пА. Модуль оснащен встроенным фильтром Саллен-Кея третьего порядка.

Тип модуля: внутренний.

MUX

Мультиплексный модуль позволяет пользователю проводить последовательные измерения с несколькими ячейками или рабочими электродами. Существуют две разные возможности:

MUX. MULTI - последовательные измерения с набором электрохимических ячеек (максимальное количество - 96).

MULTI. SCNR - последовательные измерения с рабочими электродами в одной и той же ячейке (максимальное количество 256).

Количество электродов/ячеек, требуемых для проведения измерений, можно выбирать вручную или также есть возможность проведения автоматических измерений с рядом электродов/ячеек. За один раз можно провести только одно измерение, следовательно, для того чтобы программа смогла переключиться на следующий канал, нужно завершить это измерение.

Данный модуль особенно полезен для проведения рутинных измерений с большим количеством образцов.

Тип модуля: внутренний/внешний.

pX1000

Данный модуль можно использовать для проведения измерений pH и би-потенциометрических (обесточенных) измерений. Электрод pH или ионоизбирательный электрод можно подключать к данному модулю, при этом пользователь получает возможность наблюдать за откликом этих электродов на внешний сигнал программы во время электрохимического эксперимента. Это дает возможность пользователю проводить эксперименты по кулонометрическому титрованию, в которых второй сигнал можно использовать в качестве индикатора.

Тип модуля: внутренний.

ECN

С помощью этого модуля можно проводить эксперименты с синхронизированным мониторингом помех. Таким образом, можно отслеживать поведение образцов в течение долгого времени.

Текущие помехи измеряются между двумя идентичными электродами, в то время как потенциальные помехи измеряются относительно электрода сравнения.

Последний подключается к модулю ECN, обеспечивая тем самым более высокое разрешение, чем у стандартного прибора. Программа позволяет наблюдать как средние значения, так и стандартное отклонение напряжения и тока во времени.

Тип модуля: внутренний.

IME

Этот модуль представлен двумя разными типами: IME303 и IME663 - и применяется для подключения ртутных электродов к приборам Autolab, а также обеспечения программного управления электродами.

IME303 используется для управления электродами PAR303, а IME663 - для управления вольтамперометрическим стендом Metrohm VA 663.

Тип модуля: внешний.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	µAutolab Type III	Autolab c PGSTAT128N	Autolab c PGSTAT302N	Autolab c PGSTAT100
Максим. ток на выходе	± 80 мА	± 800 мА	± 2 A	± 250 мА
Макс. напряжение на вых.	± 12 В	±12 В	±30 В	±100 В
Потенциостат	да	да	да	да
Гальваностат	да	да	да	да
Диапазон потенциала	± 5 В	±10 В	±10 В	±10 В
Заданная погрешность потенц.	±0.2% уставки ±2 mВ	±0.2% уставки ±2 mВ	±0.2% уставки ±2 mВ	±0.2% уставки ±2 mВ
Заданное разрешение потенц.	150 µВ	150 µВ	150 µВ	150 µВ
Измеряемое разрешение потенц.	300, 30 µВ	300, 30 µВ	30 µВ	300, 30 µВ
Диапазоны тока	10 nA - 10 мА в 7 диап.	10 nA - 1 А в 9 диап.	10 nА - 1 A в 9 диап.	10 nA - 100 мА в 8 диап.
Заданная и измеряемая погрешность тока	± 0.2% тока и ± 0.2% диап. тока	± 0.2% тока и ± 0.2% диап. тока	± 0.2% тока и ± 0.2% диап. тока	± 0.2% тока и ± 0.2% диап. тока
Заданное разрешение тока	0.03% диап. тока	0.03% диап. тока	0.03% диап. тока	0.03% диап. тока
Измеряемое разрешение тока	0.0003% диап. тока	0.0003% диап. тока	0.0003% диап. тока	0.0003% диап. тока
При диапазоне ток 10 нА	30 фА	30 фА	30 фА	30 фА
Полоса частот потенциостата (1)	500 кгц	500 кгц	1 Мгц	400 кгц
Время нарастания/спада сигнала потенциостата (ступень в 1, 10 - 90 %) (1)	1 мксек	< 500 нсек	< 250 нсек	< 500 нсек
Режимы работы потенциостата	выс. скор./ выс. стабил.	выс. скор./ выс. стабил.	выс. скор./ выс. стабил.	выс. скор./ выс. стабил.
Вход. импеданс электрометра	> 100 G Ohm//< 8 пФ	> 1 T Ohm//< 8 пФ	> 1 T Ohm//< 8 пФ	> 100 G Ohm//< 8 пФ
Ток смещения на входе @25?C	< 1 пА	< 1 пА	< 1 пА	< 1 пА
Полоса частот электрометра	> 4 Мгц	> 4 Мгц	> 4 Мгц	> 4 Мгц
IR-компенсация	нет	зависит от выбр. диапазона: 0 -200 ом при 100 мА до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь	зависит от выбр. диапазона: 0 -20 ом при 1 А до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь	зависит от выбр. диапазона: 0 -200 ом при 100 мА до 0 -200 мом при 10 нА, есть прерыв. тока и положит. обр. связь
Разрешение	нет	0.025%	0.025%	0.025%
Количество электрод в ячейке	2, 3	2, 3, 4	2, 3, 4	2, 3, 4
Изм. прибор на щитке	нет	потенциал и ток	потенциал и ток	потенциал и ток
Аналоговые выходы (разъем BNC)	потенциал и ток	потенциал и ток	потенциал и ток	потенциал и ток
Вход. напряжения управления	нет	да	да	да
Режим усилителя тока	нет	нет	да	да
Аналоговый интегратор	да	по запросу	по запросу	по запросу
Константы времени	10 и 100 мсек., 1 и 10 сек.	10 и 100 мсек., 1 и 10 сек.	10 и 100 мсек., 1 и 10 сек.	10 и 100 мсек., 1 и 10 сек.
Интерфейсы	USB	USB	USB	USB
A/D преобразователь	16-бит c программным управлением усиления в 1, 10 и 100	16-бит c программным управлением усиления в 1, 10 и 100	16-бит c программным управлением усиления в 1, 10 и 100	16-бит c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы	1	2	2	2
D/A преобразователь	16-бит, 3 канала	16-бит, 4 канала	16-бит, 4 канала	16-бит, 4 канала
Вспомогат. выходные каналы	1	1	1	1
Цифровые I/O линии	48	48	48	48
Габариты (Д / Ш / В)	26 / 26 / 9 cм3	52 / 42 / 16 cм3	52 / 42 / 16 cм3	52 / 42 / 17 cм3
Вес	3.2 кг	17 кг	20 кг	25 кг
Требования к питанию	70 вт, 100-240 В, 50/60 гц	247 вт, 100-240 В, 50/60 гц	247 вт, 100-240 В, 50/60 гц	247 вт, 100-240 В, 50/60 гц

Примечание: (1) измеряемый при токе 1 мА, импеданс 1 ком, высокоскоростной режим, когда это возможно. Спецификации подлежат изменению без уведомления.

Минимальные требования к спецификациям компьютера:

Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP, Windows Vista (32-bit)
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB

Дополнительные модули для потенциостатов

модул	Autolab z PGSTAT128N	Autolab z PGSTAT302NS	Autolab z PGSTAT100
BA	+	+	+
F120	+	+	+
ADC10M	+	+	+
SCAN250	+	+	+
BSTR10A	+	+	+
BSTR20A	нет	+	нет
FRA2	+	+	+
ECD	+	+	+
MUX	+	+	нет
pX1000	+	+	нет
ECN	+	+	нет
EQCN	+	+	нет
