Инструкция по формированию, ремонту и содержанию колесных пар тягового подвижного состава железных дорог колеи 1520 мм (стр. 11 )

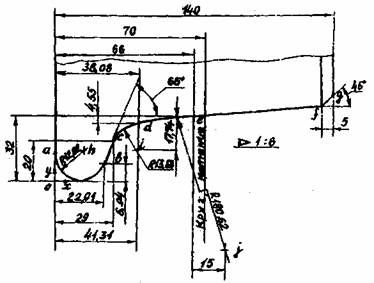

Размеры профиля бандажа контролируют шаблоном типа И718
Точка	а	b	с	d	е	f	g	h	i	j
х, мм	0	22,91	29,0	38,08	66,0	135,0	140,0	12,02	41,31	81,0
у, мм	12,02	6,94	20,0	27,45	32,0	37,75	42,75	12,02	14,26	148,0

Рис. 20 Профиль бандажа по предложению Зинюка-Никитского с гребнем толщиной 29 мм.

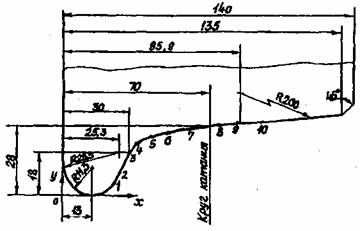

Размеры профиля бандажа контролируют шаблоном типа И433.02
Точка	1	2	3	4	5	6	7	8	9	10
х, мм	27	30	33	37	45	60	80	100	110	135
у, мм	8,06	14,06	18	21,35	24,94	27,02	28,85	30,27	31,00	35,36

Рис. 21 Профиль бандажа ДМеТИ ЛБ с гребнем толщиной 33 мм.

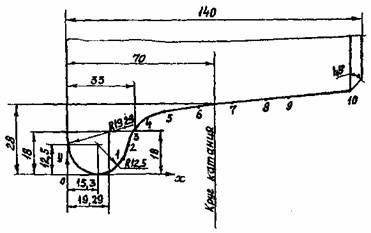

Размеры профиля бандажа контролируют шаблоном тина И433.02
Точка	1	2	3	4	5	6	7	8	9	10
х, мм	23	25	30	35	40	50	60	75	85	100
у, мм	5,95	10,36	18	21,93	24,14	25,86	27,05	28,41	29,13	30,05

Рис. 22 Профиль бандажа ДМеТИ ЛР с гребнем толщиной 30 мм.

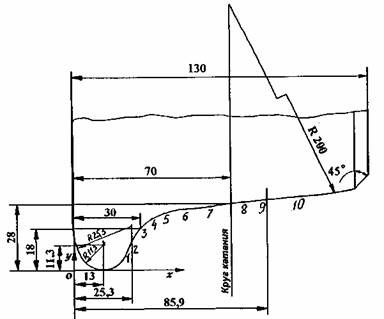

Размеры профиля бандажа контролируются шаблоном типа И433.02
Точка	1	2	3	4	5	6	7	8	9	10
х, мм	36	30	33	37	45	70	80	100	110	124
у, мм	6,02	14,06	18,00	21,35	24,94	28,00	28.85	30,27	31.08	33,07

Рис. 22а Профиль бандажа ДМеТИ ВБ для электро - и дизельпоездов с гребнем толщиной 33 мм

Размеры профиля бандажа контролируются шаблоном типа И433.02
Точка	1	2	3	4	5	6	7	8	9	10
х, мм	23	25	30	35	40	50	60	75	85	100
у, мм	5,95	10,36	18	21,93	24,14	25,86	27,05	28,41	29,13	30,05

Рис. 22б Профиль бандажа ДМеТИ ВБ для электро - и дизельпоездов с гребнем толщиной 30 мм

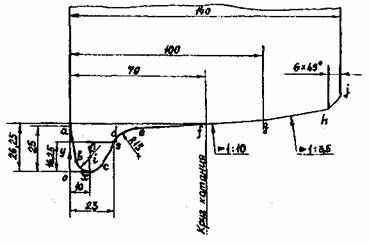

Размеры профиля бандажа контролируют шаблоном типа И478

Точка	а	b	с	d	e	f
х, мм	0	3,09	16,15	23,26	35,70	70.00
у, мм	25,00	5,88	3,66	16,73	24,54	26,25
Точка	g	h	j	i	k	s
х, мм	100.00	134,00	140,00	10,00	36,44	23.00
у, мм	27,75	32,61	38,61	7,0	9,56	16,25

Рис. 23. Профиль бандажа средней колесной пары электровозов ЧС2, ЧС2Т, ЧС4, ЧС4Т до № 000 с подрезанным гребнем толщиной 23 мм

6.9.2. Обточку бандажей по профилю после насадки необходимо производить только после полного их естественного остывания.

6.9.3. Проверка обточенных бандажей и ободьев цельнокатаных колес производится профильным шаблоном. Отклонения (просветы) от нормальных профилей, обточенных по чертежным размерам с толщинами гребней, указанных в Инструкции (рисунки 15 — 23) допускаются не более 0,5 мм по поверхности катания и толщине гребня, 1 мм — по высоте гребня. При этом шаблон должен быть плотно прижат к внутренней грани бандажа или обода. Разрешается зазор 0,5 мм между концом шаблона и внутренней гранью бандажа в случае отсутствия просвета между шаблоном и поверхностью катания. Для промежуточных профилей, у которых толщина гребней отличается от значений, приведенных на рисунках 15 — 23, отклонения (просветы) от нормального профиля контролируются только по поверхности катания и высоте гребня.

(В редакции указания МПС России от 01.01.2001 № К-2273у)

6.9.4. Бандажи движущих колесных пар тепловозов с гидравлической и механической передачей обтачиваются у всего комплекта под один диаметр независимо от того, что колесные пары не имеют одинакового проката. На этих тепловозах комплектом считаются колесные пары, приводимые в движение от одного дизеля.

6.9.5. Шероховатость поверхностей катания и рабочих граней гребней бандажей и ободьев цельнокатаных колес проверяют прибором или методом сравнения с эталоном. На внутренней боковой грани обработанного бандажа не допускаются черновины глубиной более 1,0 мм с суммарной площадью, превышающей 50 см2. Наружная боковая грань бандажа и обода цельнокатаного колеса не обтачивается.

6.9.6. Для устранения поверхностных дефектов и неровностей прокатки разрешается обточка наружной грани бандажа или обода цельнокатаного колеса с условием, что при обточке не будут срезаны клейма, поставленные в горячем состоянии на заводе-изготовителе, и ширина бандажа (обода) будет не менее допустимой.

6.9.7. Перед и после обточки бандажей выкаченной колесной пары должны быть измерены расстояния от внутренних граней бандажей до середины оси при подшипниках скольжения и до галтелей буксовых шеек осей при подшипниках качения. Разница этих расстояний допускается не более 2,0 мм при новых бандажах и не более 3,0 мм при старых.

6.9.8. В целях экономии старогодних бандажей и цельнокатаных колес за счет сохранения уплотненной их части разрешается оставлять на обточенном гребне черновику глубиной не более 2,0 мм, расположенную от вершины гребня в пределах от 10 до 18 мм, а на поверхности катания равномерно расположенную черновику глубиной до 2,0 мм.

Толщина новых бандажей ТПС допускается более, чем на чертеже, где это возможно по конструкции экипажа.

6.9.9. Запрещается выпускать из ремонта и нового формирования колесные пары с бандажом или ободом цельнокатаного колеса с отклонениями от допустимых размеров, указанных в приложении 5.

6.9.10. При формировании новых колесных пар у наружных граней бандажей должны быть фаски 6x45 ° с отклонением в большую или меньшую сторону 1,0 мм.

Отступление в размерах фаски при обточке бандажей колесных пар как в целом на бандаже, так и на отдельных его местах допускаются в сторону увеличения на 4,0 мм и в сторону уменьшения на 1,0 мм.

6.9.11. Острые глубокие следы насечек в упорных буртах бандажей и цельнокатаных колес (полученных от закрепления на станке зубчатыми секторами) подлежат зачистке с плавным переходом.

6.9.12. При обточке бандажей колесных пар ТПС без выкатки допускаются:

— просвет между профильным шаблоном, прижатым к внутренней грани, и бандажом до 1,0 мм по всему профилю бандажа, кроме зазора по толщине гребня, которую разрешается оставлять после обточки до 27,0 мм для пассажирских и 26,0 мм для грузовых локомотивов (при измерении серийными «абсолютными» шаблонами) и 26,0 мм — для пассажирских и 25,0 мм для грузовых (при измерении шаблонами УТ-1). При этом разница толщин гребней левой и правой сторон на одной колесной паре после обточки должна быть не более 2 мм;

— разница диаметра бандажей по кругу катания одной колесной пары не более 1,0 мм;

— шероховатость поверхности катания Ra не более 20 мкм.

(В редакции указания МПС России от 01.01.2001 № К-2273у)

6.10. Формирование колесных пар

6.10.1. Формированием колесных пар считается изготовление колесных пар из новых элементов. Замена отдельных частей колесной пары (осей, центров, венцов, зубчатых колес) новыми или годными, но бывшими в эксплуатации, считается ремонтом колесных пар со сменой
