Контрольная работа № 10

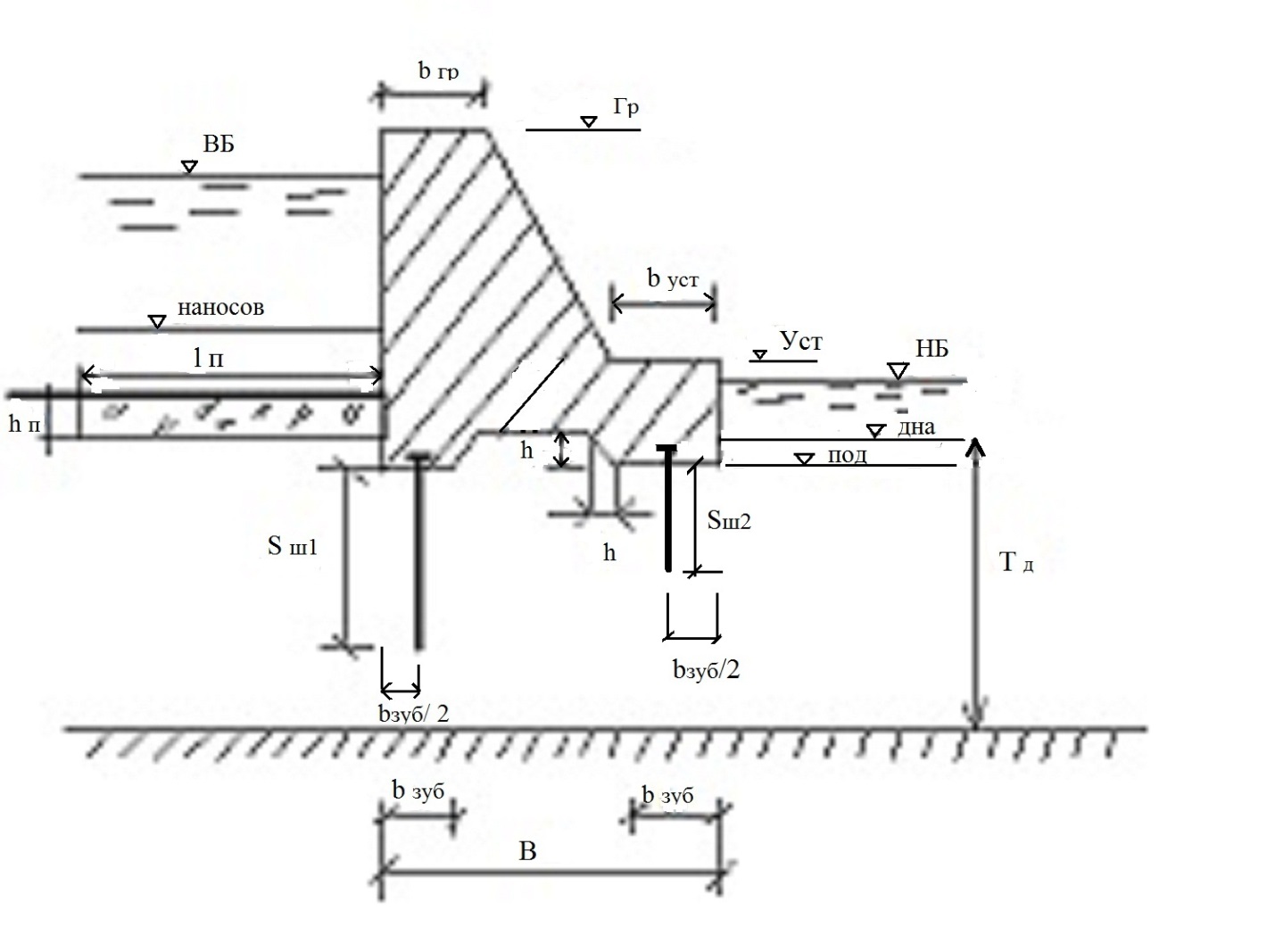

Для заданной бетонной плотины определить величину собственного веса, построить эпюры действующих нагрузок: гидростатическое давления воды со стороны верхнего и нижнего бьефов; боковое давление наносов; активное давление грунта понура, взвешивающего давления; вычислить величины равнодействующих этих нагрузок и построить методом удлиненной контурной линии эпюру фильтрационного давления  на подошву плотины.

Исходные данные:

Отметки: подошва зуба 0.0, дно 3.0, НБ 4.0; Уступ 6.0, верха понура 1.0, наносы 4.0, ВБ 16.0, гребень 18.0

Линейные размеры: длина понура 14 м, толщина понура hп = 2 м, длина шпунта Sш1 = 10 м,  Sш2 = 14 м, В = 22 м, bзуба = 3м, bгребня= 6 м, bуступа= 6 м, h = 1 м,

Тд = 22 м

Свойства грунтов: наносы ?сух = 13 кН/м3, n = 0.4, ? = 20о, с = 0;

грунт понура ?сух = 16 кН/м3, n = 0.15, ? = 22о, с = 18;
