Всемирная метеорологическая организация КОМИССИЯ ПО ГИДРОЛОГИИ Пятнадцатая сессия Рим, Италия, 7-13 декабря 2016 г.	CHy-15/Doc. 4.3
Представлен: Соединенным Королевством Великобритании и Северной Ирландии 11.XI.2016 г. ПРОЕКТ 1

ПУНКТ 4 ПОВЕСТКИ ДНЯ:        ОКАЗАНИЕ ПОДДЕРЖКИ ЦЕПОЧКЕ ЦЕННОСТИ НАЦИОНАЛЬНЫХ ГИДРОЛОГИЧЕСКИХ СЛУЖБ

ПУНКТ 4.3 ПОВЕСТКИ ДНЯ:        ПРЕДЛОЖЕНИЕ В ОТНОШЕНИИ РАЗРАБОТКИ ПИЛОТНОЙ ГЛОБАЛЬНОЙ СИСТЕМЫ ВМО ДЛЯ ОТСЛЕЖИВАНИЯ ПОЛОЖЕНИЯ ДЕЛ И ОРИЕНТИРОВОЧНОГО ПРОГНОЗИРОВАНИЯ В ОБЛАСТИ ГИДРОЛОГИИ

РЕЗЮМЕ

ПРЕДЛАГАЕМЫЕ РЕШЕНИЯ/ДЕЙСТВИЯ:

Поручить КГи рассмотреть предложение в отношении разработки пилотной глобальной системы ВМО для отслеживания положения дел и ориентировочного прогнозирования в области гидрологии.

СОДЕРЖАНИЕ ДОКУМЕНТА:

Оглавление имеется только в электронном формате в виде карты документа*.

ПРОЕКТ текста для включения в общее резюме

4.3        ПРЕДЛОЖЕНИЕ В ОТНОШЕНИИ РАЗРАБОТКИ ПИЛОТНОЙ ГЛОБАЛЬНОЙ СИСТЕМЫ ВМО ДЛЯ ОТСЛЕЖИВАНИЯ ПОЛОЖЕНИЯ ДЕЛ И ОРИЕНТИРОВОЧНОГО ПРОГНОЗИРОВАНИЯ В ОБЛАСТИ ГИДРОЛОГИИ

4.3.1        Комиссия с интересом рассмотрела предложение, представленное Соединенным Королевством Великобритании и Северной Ирландии и постановила...

__________

СПРАВОЧНАЯ ИНФОРМАЦИЯ

НЕ ВКЛЮТЧЕТ СЕССИИ

ПРЕДЛОЖЕНИЕ В ОТНОШЕНИИ РАЗРАБОТКИ ПИЛОТНОЙ ГЛОБАЛЬНОЙ СИСТЕМЫ ВМО ДЛЯ ОТСЛЕЖИВАНИЯ ПОЛОЖЕНИЯ ДЕЛ И ОРИЕНТИРОВОЧНОГО ПРОГНОЗИРОВАНИЯ В ОБЛАСТИ ГИДРОЛОГИИ

Резюме

1.        Этот документ представляет предложенную новую инициативу, которая будет рассматриваться Комиссией по гидрологии ВМО на ее пятнадцатой сессии. Эта инициатива будет направлена на создание оперативной системы ВМО, способной оценивать текущее положение дел в области гидрологии и еe вероятный ориентировочный прогноз на ближайшее будущее во всех районах земного шара. Эта система явилась бы механизмом сотрудничества между НМГС и включала бы в себя широкий диапазон различных определяющих данных, научных подходов и технологических возможностей. Она была бы непосредственно основана на других текущих инициативах и существующих возможностях ВМО, с тем чтобы обеспечивать наличие уникальной оперативной системы, предоставляющей новейшую гидрологическую информацию из НМГС широкому спектру конечных пользователей. КГи?15 будет предложено рассмотреть вопрос о создании экспертной группы, курируемой Консультативной рабочей группой, для определения возможностей и проблем, связанных с разработкой подобной системы, начиная с первоначального пилотного этапа. Предлагается, чтобы в период с 2016 по 2020 гг. эта экспертная группа разработала оперативную и руководящую структуру для подобной глобальной системы и учредила ряд пилотных проектов, подтверждающих правильность концепции, в целях осуществления на практике базовых научных положений и демонстрации технологического потенциала.

Проблемная область

2.        В глобальном масштабе изменчивость гидрологических ситуаций порождает одну из величайших угроз для мирового населения. Все большему числу людей угрожают связанные с водой опасности и быстро растущий спрос на водные ресурсы. Однако в настоящее время нет никакой глобальной системы, способной дать оценку текущего состояния систем поверхностных и грунтовых вод или предсказать то, каким образом они изменятся в ближайшем будущем. Всякий раз, когда широкая общественность или средства массовой информации задают такие простые, как может показаться, вопросы, как, например: «Как много воды находится в реках во всем мире в данный момент?», «Является ли нынешняя ситуация нормальной?», — гидрологическое сообщество ВМО не может дать адекватный ответ. Если агентства по оказанию помощи или политики спрашивают: «Каким образом могла бы измениться в ближайший месяц глобальная ситуация, связанная с наводнениями/засухой?», мы можем полагаться на информацию от метеорологического сообщества, однако у нас как у гидрологов нет на данный момент ответов. В этой связи проблема для сообщества ВМО заключается в том, чтобы извлекать пользу из новых технологий и подключать другие инициативы, чтобы у нас была возможность лучше отвечать на эти вопросы. Поступая таким образом, мы обеспечим жизненно важную информацию в глобальном масштабе, которая необходима для того, чтобы помочь гражданам понять текущую ситуацию в области мировых систем пресной воды и адаптироваться к ней в свете прогноза на ближайшее будущее.

Перспективная задача

3.        Долгосрочной целью этой инициативы было бы создание всемирной оперативной системы, способной ежемесячно сообщать следующее:

a)        информацию о текущем глобальном гидрологическом статусе (включая: грунтовые воды, речной сток, влажность почвы);

b)        оценку того, где этот статус существенно отличается от «нормального» (например, указывая на ситуации, связанные с засухой и наводнением);

c)        оценку того, где этот статус вероятно ухудшится в ближайшие недели и месяцы.

4.        Подобной системы в настоящее время не существует, но она давала бы уникальную информацию, имеющую весьма актуальное значение для заинтересованных сторон. Функционирование данной системы обеспечивалось бы совместной работой НМГС, и она сообщала бы простую, легкодоступную гидрологическую информацию таким пользователям, как: государственные учреждения (в том числе отвечающие за уменьшение опасности бедствий и менеджмент водных ресурсов); региональные/международные агентства по оказанию помощи; широкая общественность и другие стороны. Продукция системы была бы глобальной, но ее масштаб можно было бы уменьшать для применения на региональном и национальном уровнях.

Справочная информация

5.        Существующие во всем мире многочисленные НМГС предоставляют доступные для общественности информационные бюллетени о текущей гидрологической ситуации в своих странах. Примерами таких бюллетеней являются «Hydrological Summary» (Гидрологическое резюме) (Соединенное Королевство), «Water Watch» (Служба воды) (Соединенные Штаты Америки) и австралийский «Monthly Water Update» (Информационный ежемесячник по водным ресурсам). В последние годы ряд служб увеличил объем подобной информации о существующих условиях, сопровождаемой перспективным анализом вероятных гидрологических условий во временных масштабах от одного до трех месяцев. Например, австралийские «Seasonal Streamflow Forecasts» (Сезонные прогнозы речного стока) и английский «Hydrological Outlook» (Гидрологический ориентировочный прогноз). Однако в настоящее время у НМГС нет никакого совместно используемого механизма для оценки текущих гидрологических условий или подготовки ориентировочного прогноза в международном масштабе на основе получения глобальной продукции, масштаб которой может быть уменьшен до регионального/субрегионального уровня.

Возможность

6.        В последние годы наблюдается существенный прогресс в области основополагающих научных знаний и национальных возможностей, необходимых для подобной системы. В сочетании с этим ряд недавних международных инициатив, как под эгидой ВМО, так и в более широких масштабах, означает, что в настоящее время имеется очевидная возможность для изучения вопроса о потенциальной глобальной системе для отслеживания положения дел и ориентировочного прогнозирования в области гидрологии.

7.        В отношении оценки текущих гидрологических условий гидрологическое сообщество страдало ранее от отсутствия инструментов и систем для обмена данными наблюдений за водными ресурсами, которые были бы необходимы. В то же время недавние инициативы, направленные на совершенствование технологического аспекта обмена гидрологическими данными, включают ту работу, которая ведется в связи с разработкой WaterML 2.0, и обеспечивают сейчас солидную основу для сообщения основополагающих данных, которые потребовались бы. Помимо этого развитие таких инициатив ВМО, как WMO Hydrological Observing System (Система гидрологических наблюдений ВМО (СГНВ)) и другие элементы Интегрированной глобальной системы наблюдений ВМО (ИГСНВ), обеспечивает сейчас международную рамочную основу для обмена такими данными наблюдений. Эта новая система могла бы воспользоваться этими существующими инициативами в области мониторинга и обмена данными ВМО и стать примером для их применения, что способствовало бы укреплению связей между НМГС.

8.        Последние научные разработки, связанные с возможностями в области гидрологического моделирования, означают сейчас, что мы обладаем потенциалом для лучшего понимания гидрологии районов всего мира, в которых не производятся гидрологические наблюдения. Имеется ряд научных проектов в разных странах, в рамках которых применялись различные концепции моделирования для оценки глобальных гидрологических условий. Например, проект FP7 ЕС EartH2Observe (E2O), в рамках которого проводится параллельный прогон ряда моделей водных ресурсов (глобальных моделей гидрологии и земной поверхности) с использованием метода ассимиляции спутниковых данных (осадки, влажность почвы) в сочетании с реанализом данных метеорологического форсинга, продемонстрировал хорошую способность воспроизводить наблюдаемый гидрологический статус во многих масштабах. Однако эти системы остаются в сфере исследований.

9.        В настоящее время НМГС обладают возможностью сочетать использование этих разработок при проведении наблюдений за пресноводными ресурсами и моделировании на основе метеорологических данных и прогнозов, доступных благодаря другим инициативам ВМО, с тем чтобы разрабатывать оперативную систему глобального масштаба, эксплуатируемую национальными гидрологическими службами ради всеобщего блага.

Предлагаемое направление развития

10.        Предлагаемое направление развития включало бы пилотный этап, осуществляемый в течение межсессионного периода 2016?2020 гг., с последующим более широким оперативным внедрением во время КГи?16 и в последующий период.

Пилотный этап 2016?2020 гг.

11.        Для того чтобы лучше понять проблемы и возможности, связанные с разработкой подобного проекта в качестве системы, предлагается создать экспертную группу на период 2016?2020 гг. для руководства развитием данной инициативы в течение ее пилотного этапа. Эта экспертная группа могла бы быть составлена из членов Комиссии и ОГЭКГи, а ее круг обязанностей и программа работы могли бы быть определены Консультативной рабочей группой КГи. На период КГи?15 перед экспертной группой могли бы быть поставлены, например, следующие задачи:

a)        создание , посредством увязки с другими инициативами ВМО (такими, как ИГСНВ и, в частности, СГНВ), надежных и маршрутизированных потоков данных для приоритетного мониторинга и прогностической информации, необходимых для данной системы;

b)        разработка множества пилотных проектов, которые обеспечат информацию о гидрологическом статусе и ориентировочные оценки для демонстрационных регионов во всем мире;

c)        предложение относительно механизмов управления для данной инициативы, которые обеспечат широкое сотрудничество между НМГС во всех регионах ВМО;

d)        предлагаемая открытая сеть НМГС во всем мире, которая действует в качестве глобальных/региональных/субрегиональных центов обработки и анализа данных для данной инициативы (связанная с ГСОДП).

12.        Предлагается, чтобы при определении круга обязанностей и программы работы экспертной группы КРГ могла бы организовать в начале 2017 г. открытый практический семинар для сбора идей по следующим вопросам: направление развития, сопутствующие технические проблемы и возможности, возможное последующее использование конечной продукции/результатов.

13.        Предлагается, чтобы руководство этой инициативой взяла на себя Комиссия по гидрологии (КГи), но чтобы в течение пилотного этапа изучались варианты ее развития в качестве межкомиссионной деятельности (например, с Комиссией по основным системам и другими комиссиями).

Долгосрочное развитие

14.        Долгосрочные планы в отношении данной инициативы будут зависеть от успеха пилотного этапа, однако масштаб, перспективные задачи и сложные взаимодействия со множеством других инициатив в рамках ВМО означают, что разработка подобной глобальной системы потребовала бы, вероятно, 10?15 лет. Долгосрочную стратегию по данной инициативе необходимо было бы разработать в течение пилотного этапа, однако существует вероятность того, что это будет касаться четырех ключевых долгосрочных задач по данной инициативе:

a)        разработка оперативной коллективной системы с привлечением широкого ряда НМГС, которая применяет множество научных подходов для выработки унифицированной продукции ВМО;

b)        связь с глобальными системами в рамках ВМО и оказание поддержки их совершенствованию/созданию для регулярного выпуска и электронного обмена обширным массивом климатологических и гидрологических данных;

c)        создание постоянного механизма управления, который стимулирует разработку продукции, в частности посредством привлечения и мобилизации заинтересованных сторон, сообществ пользователей и новых ресурсов;

d)        поддержка структуры в развивающихся странах, которая позволяет обновлять возможности и стратегии в области климатического обслуживания всех уязвимых и обладающих низким потенциалом стран до базового уровня.

Основная техническая методология

15.        Научные и технологические подходы, применяемые в данной системе, необходимо было бы разработать в течение пилотного этапа, однако оставшаяся часть этого документа содержит описание возможной методологии, которая могла бы образовать основу данной инициативы и дать некоторые примеры тех видов результатов, которые могут быть получены в настоящее время.

Обзор

16.        Численный прогноз погоды и гидрологические модели являются сейчас достаточно передовыми, чтобы обеспечить надлежащее сочетание для применения в глобальном масштабе при соответствующем пространственном и временно?м разрешении. Спутниковая продукция является широкодоступной для получения информации о гидрометеорологических переменных, поскольку обсуждаемые ранее данные наземных наблюдений являются глобально все более доступными благодаря инициативам ВМО. В этой связи данная система будет использовать главным образом:

a)        данные наземных наблюдений местного масштаба, такие как данные о речном стоке, влажности почвы, уровне воды в озере и глубины нахождения грунтовых вод;

b)        спутниковые данные дистанционного зондирования глобального масштаба, такие как данные об осадках, влажности почвы, грунтовых водах (GRACE) и снежном покровe/глубинe снежного покрова;

c)        модели глобального/регионального метеорологического прогнозирования (температуры и дождевых осадков);

d)        глобальные гидрологические модели (речной сток, влажность почвы, грунтовые воды).

17.        Посредством интегрирования этих разных компонентов система обеспечила бы как а) оценку текущего гидрологического статуса на всем земной шаре, так и b) перспективное ориентировочное прогнозирование, включая информацию о том, каким образом данный статус мог бы измениться в ближайшем будущем. Нижеследующие разделы содержит описание каждого из этих двух компонентов и более подробную информацию о существующих научных возможностях (используя примеры из недавнего проекта ЕС) и подход к оперативной системе гидрологического ориентировочного прогнозирования.

Оценка текущего глобального гидрологического статуса

18.        Научными задачами этого компонента были бы следующие:

a)        предоставление информации о глобальном гидрологическом статусе (включая: грунтовые воды, речной сток, влажность почвы);

b)        предоставление информации о том, где этот статус существенно отличается от «нормального» (с указанием статуса засух и наводнений).

19.        Используя крупномасштабные гидрологические модели, мы можем готовить диагностику текущего (3?месячного) гидрологического статуса речного стока и влажности почвы верхнего однометрового слоя земной поверхности (возможны другие варианты, такие как влажность почвы на меньшей или большей глубине) в глобальном масштабе (в настоящее время с разрешением 0,5 градуса). Даунскейлинг этих данных до более высоких разрешений является относительно простой задачей, хотя точность данных метеорологического форсинга уменьшается по мере уменьшения масштабов.

20.        Вместо использования единственной модели мы можем применять ансамблевый подход, при котором задействовано множество моделей (обычно сочетание гидрологических моделей и моделей земной поверхности, которые включат эффекты растительности). Среднее по ансамблю превосходит по точности данные любой единственной модели, и поэтому гораздо более предпочтительным является использование множества моделей. Помимо этого исходные данные могут быть чреваты наличием ошибки, а ансамбль метеорологической продукции является более надежным по сравнению с единым продуктом.

Существующие возможности

21.        На рисунках 1 и 2 показан возможный конечный результат, который может быть получен при помощи этих глобальных моделей. В этих случаях мы лишь показываем конечный результат, полученный благодаря одной модели с одним набором исходных данных, однако возможно было бы получение среднего по ансамблю. Представленные ниже данные относятся к типичной зиме (ДЯФ) и лету (ИИА) в северном полушарии.

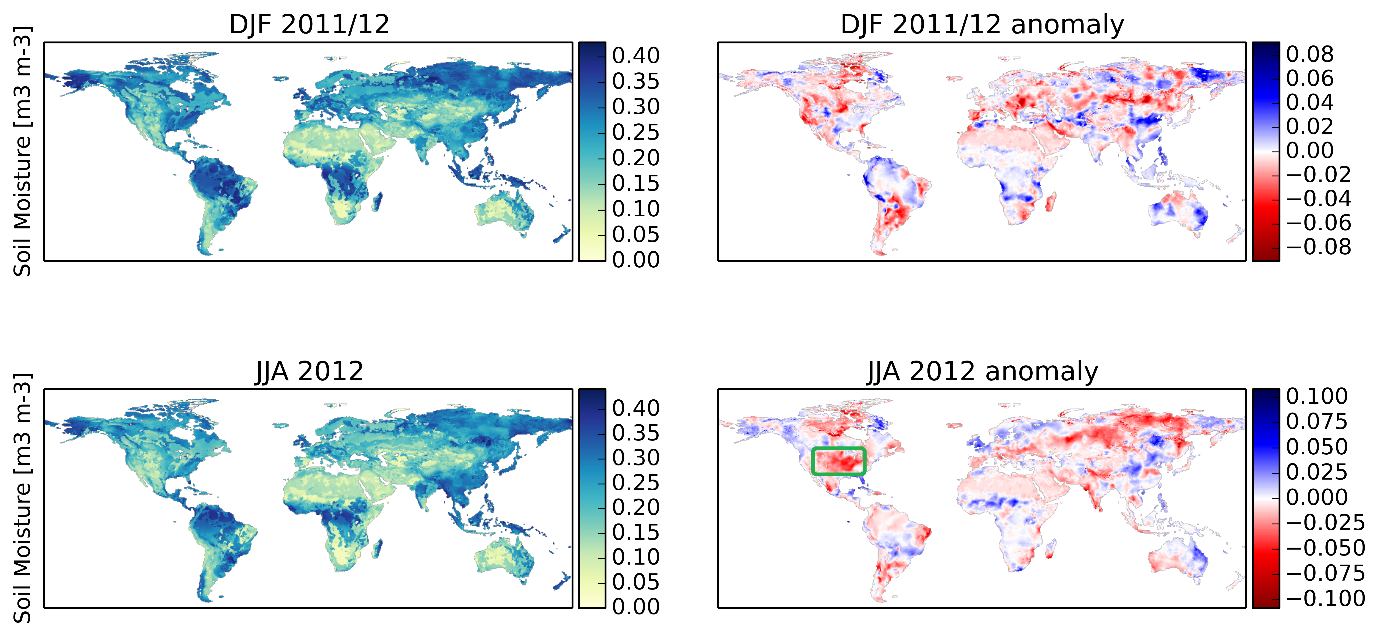

Рисунок 1. Карты глобальной сезонной влажности почвы в верхнем однометровом слое, полученные при помощи JULES (одна из моделей земной поверхности проекта eartH2Observe). Верхний ряд: зима в северном полушарии (ДЯФ). Нижний ряд: лето в северном полушарии (ИИА). Левая колонка: сезонные значения 2012 г. Правая колонка: сезонные аномалии 2012 г.

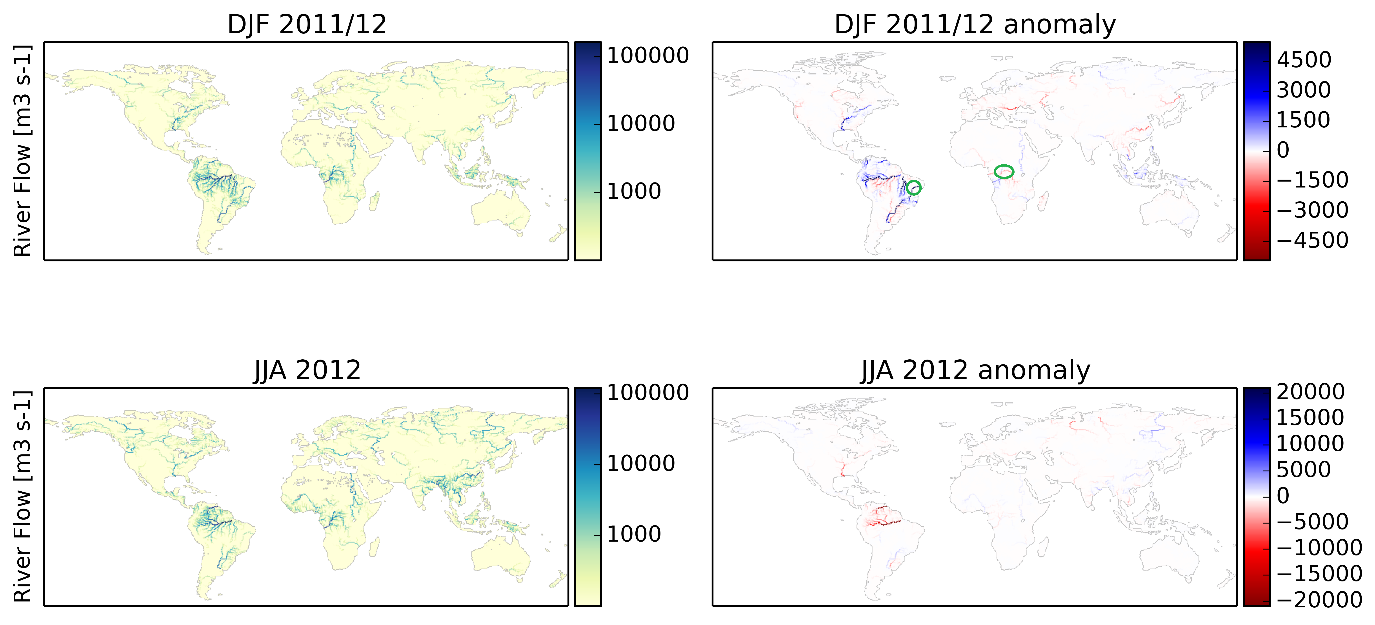

Рисунок 2. Карты глобального сезонного речного стока, полученные при помощи HTESSEL (одна из моделей земной поверхности проекта eartH2Observe). Верхний ряд: зима в северном полушарии (ДЯФ). Нижний ряд: лето в северном полушарии (ИИА). Левая колонка: сезонные значения 2012 г. Правая колонка: сезонные аномалии в 2012 г.

22.        Долгосрочные (в данном случае 34-летние) средние климатологические значения речного стока и влажности почвы могут быть использованы для идентификации, если текущие/прогнозируемые состояния отличаются от нормальных в данное время года. «Аномалия» — это различие между модельным результатом и климатологическим средним за определенный сезон. Карты аномалии на правой стороне рисунков 1 и 2 показывают поэтому потенциальные «горячие точки» наводнений и засух в упомянутый период.

23.        Для того чтобы ввести эти условия в многолетний контекст, мы можем посмотреть на ежемесячные временные ряды данного региона или места и увидеть развитие аномалии во времени относительно климатического среднего за этот сезон. В качестве примера вставками зеленого цвета на рисунках 1 и 2 отмечены возможные «горячие точки». В случае влажности почвы на рисунке 1 показана центральная часть Соединенных Штатов Америки как сухого региона в течение сезона ИИА 2012 г. В отношении речного стока на рисунке 2 показаны два места, где аномалии расхода воды указывали на риски — риск сухого периода для реки Конго в месте недалеко от Мбанданка, ДРК, и риск влажного сезона для реки Сан-Франсиску в месте недалеко от Петронила, Бразилия. На рисунках 3 и 4 показаны временные ряды в многолетнем контексте для этих «горячих точек».

/

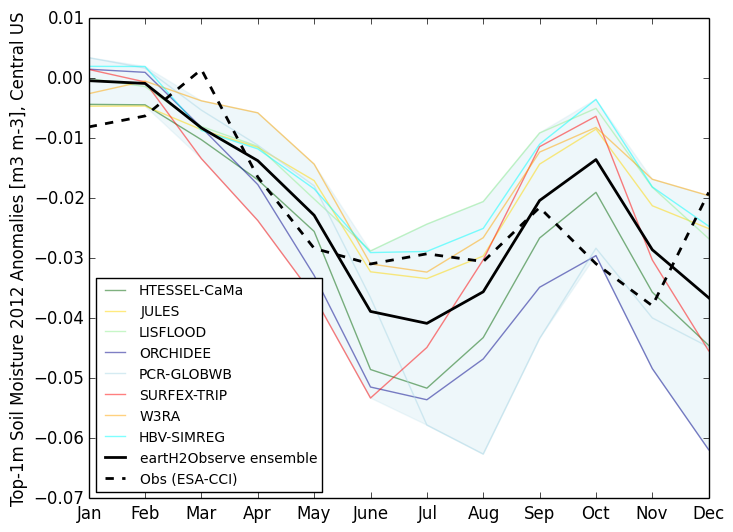

Рисунок 3. Аномалии влажности почвы в верхнем однометровом слое в 2012 г. (как среднемесячные средние значения года минус показатели ежемесячной климатологии за 1979?2012 гг.) в регионе, указанном на рисунке 1 (центральная часть США). Цветными линиями обозначен диапазон моделей eartH2Observe, а черной линией — их среднее по ансамблю. Пунктирной черной линией отмечены аномалии 2012 г. согласно комплекту спутниковых данных ЕКА-ККЛ по влажности почвы.

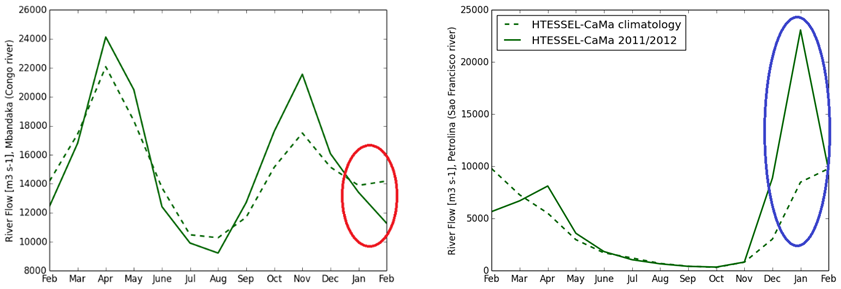

Рисунок 4. Речной сток в течение периода с февраля 2011 г. по февраль 2012 г. (непрерывная линия) по сравнению с климатологией с периода 1979?2012 гг. (пунктирная линия) для двух мест, обозначенных на рисунке 2. Данные из модели HTESSEL, которые включают расчет трансформации стока в русле.

24.        Согласно рисунку 3 аномалия сухого сезона в Соединенных Штатах Америки в 2012 г. подтверждается, поскольку все имеющиеся модели, а также набор данных спутниковых наблюдений показывают негативные аномалии влажности почвы порядка 4 % в верхнем однометровом слое. Что касается речного стока, то аномалии ДЯФ 2011/12 гг. в двух местах также очевидны во временны?х рядах (рисунок 5). Аномалия влажного сезона, «предсказанная» моделью в Бразилии, является более сильной, при которой сток более чем в два раза выше нормального в январе 2012 г.

25.        И, наконец, мы можем оценить то, каким образом необычные условия, наблюдаемые в каждом регионе/месте, связаны с межгодовой изменчивостью. На рисунках 5 и 6 показаны годовые сезонные средние значения для горячих точек, идентифицированные за последние 30 лет. Сухое лето 2012 г. в центральной части США является действительно значимым, поскольку его показатели достигают низких значений, которые не наблюдались с 1988 г. С другой стороны, в том что касается речного стока, мы можем видеть на рисунке 6, что аномалия сухого сезона на реке Конго не является весьма значимой, в то время как аномалия влажного сезона на реке Сан-Франсиску может явиться причиной серьезного риска паводка, когда показатели речного стока в 8000 м3/с выше нормальных не наблюдались с 1992 г.

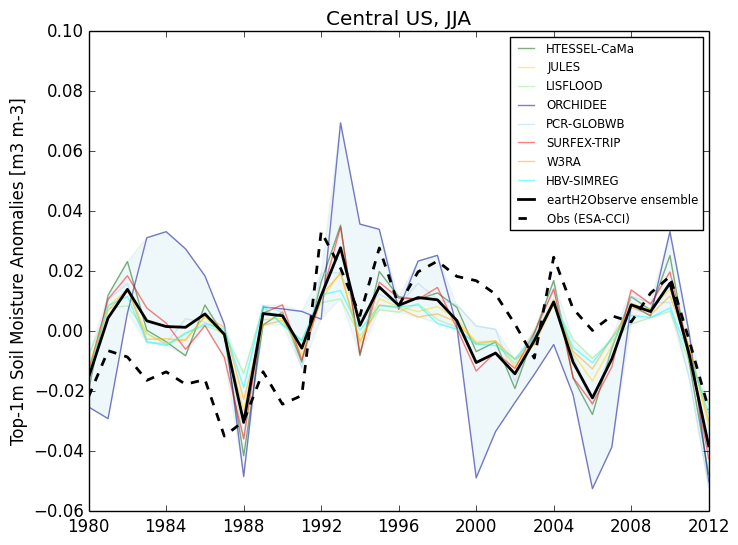

Рисунок 5. Аномалии влажности почвы в верхнем однометровом слое в сезон ИИА (как сезонные средние значения года минус показатели сезонной климатологии за 1980?2012 гг.) в регионе, указанном на рисунке 1 (центральная часть США), в период 1980?2012 гг. Цветными линиями обозначен диапазон моделей eartH2Observe, а черной линией — их среднее по ансамблю. Пунктирной черной линией отмечены аномалии влажности почвы согласно набору спутниковых данных ЕКА-ККл.

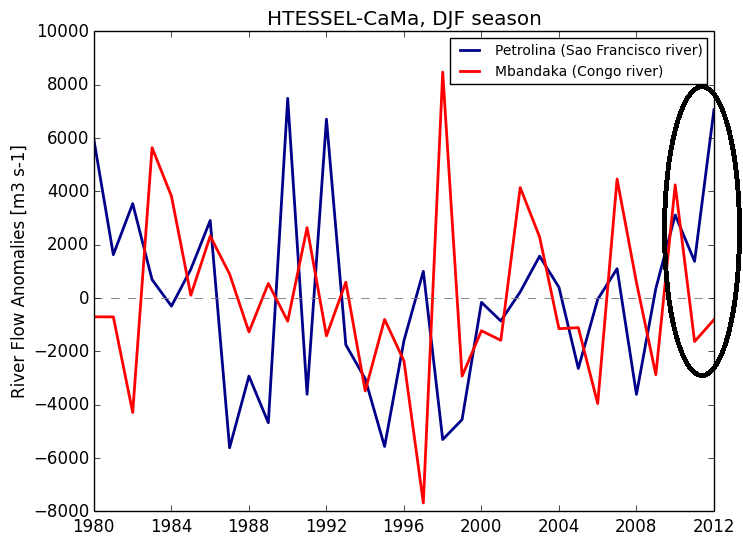

Рисунок 6. Сезонные аномалии речного стока в ДЯФ (как сезонные средние значения года минус сезонная климатология за 1980?2012 гг.), в течение периода 1980?2002 гг., для двух мест, показанных на рисунке 2. Данные из модели HTESSEL, которые включают расчет трансформации стока в русле.

Будущие усовершенствования, которые могла бы обеспечить система ВМО

26.        Простые вышеуказанные анализы были основаны на использовании глобальных данных форсинга из WFD-EI. Они выводятся из глобальной продукции реанализов ERA-Interim, проведенных ЕЦСПП, в то время как анализ дождевых осадков (в частности) был ограничен, с тем чтобы соответствовать продукции по наблюдаемым осадкам ГЦКО. Оперативная версия ВМО этой системы изучала бы возможности взаимодействия с Глобальной системой обработки данных и прогнозирования (ГСОДП) для использования последних данных метеорологических наблюдений и продукции реанализов из НМГС, а также региональных и всемирных метеорологических центров ВМО при проведении оценки текущего гидрологического состояния и интерпретации предсказаний.

27.        Со временем она будет ассимилировать гидрологические данные, которые будут предоставляться во все больших объемах НМГС в рамках инициатив ВМО (например, данные о речном стоке по результатам этапа 2 СГНВ) для повышения качества этого продукта. Гидрологические модели также можно было бы приводить в соответствие с исторически наблюдаемыми данными о речном стоке и влажности почвы, получаемыми из глобальных центров данных ВМО (например, данные о речном стоке из ГЦДС), для получения более достоверного воспроизведения местных условий.

Оценка гидрологической перспективы компонента «Существующие возможности»

28.        Научной задачей этого компонента было бы обеспечение оценки того, где гидрологическая ситуация, вероятно, ухудшается.

29.        Этот перспективный ориентировочный элемент данной инициативы будет связан с расширением рамок упомянутых выше подходов к моделированию по ансамблю, с тем чтобы обеспечить оценку вероятного развития гидрологических условий в ближайшие недели и месяцы. Это включает использование ряда конечных результатов, полученных с помощью моделей метеорологического прогнозирования, с целью подготовки прогноза погоды для создания гидрологической модели.

Будущие усовершенствования, которые могла бы обеспечить система ВМО

30.        В рамках предлагаемой инициативы ВМО гораздо более широкий спектр конечных результатов глобальных и региональных моделей прогнозирования (прогон которых осуществляется НМГС, региональными и мировыми метеорологическими центрами) мог бы использоваться для подготовки прогноза погоды с целью укрепления гидрологических моделей в системе ориентировочного прогнозирования. Таким образом, гидрологические модели извлекут выгоду из сезонных предсказаний метеорологических условий, подготавливаемых целым рядом НМГС и адаптированных для конкретных регионов/водосборов. Эти прогнозы будут использоваться для стимулирования предсказания гидрологических состояний: условий влажности почвы, уровней грунтовых вод, речного стока. Благодаря подобной системе текущие и будущие состояния будут оперативно оцениваться и помещаться в определенный контекст, используя для этого климатологии и исторические данные (аналогично вышеуказанному анализу).
