GK Series
Сигнализатор загазованности
Руководство по эксплуатации
1. Описание:
Сигнализаторы загазованности серии GK предназначены для автоматического непрерывного контроля объемной доли (в зависимости от типа) природного газа (метана) или объемной доли сжиженного газа (пропана) или объемной доли угарного газа (окиси углерода), и выдачи сигнализации о превышении установленных пороговых значений, и закрытия клапана отключения подачи газа.
2 Характеристики:
Модели | ?GK401 ?GK403 ?GK601 ?GK901 |
Напряжение питания | ? AC220В±15% / AC110В±15% 50Гц ? DC12В |
Потребляемая мощность | ?3Вт |
Рабочие условия | Tемпература: 0?~55? Влажность: <95% |
Время срабатывания | ?30сек Автовозобновление |
Отбор газа | Диффузионный |
Порог сигнализации | Для природного газа СН4 10% НКПР |
Для пропана С3Н8, 10% НКПР | |
Для угарного газа СО 100 мг/куб. м | |
Сигнализация | Световая и звуковая |
Уровень шума | ?70Дб |
Вес | 300г |
Размеры | д?ш?в, мм: 135?82?41 |
Доп. функции | ?клапан отключения подачи газа ?выходные зажимы реле |
Примечание: Напряжение питания и уровень
3 Функции и схема подключения проводов

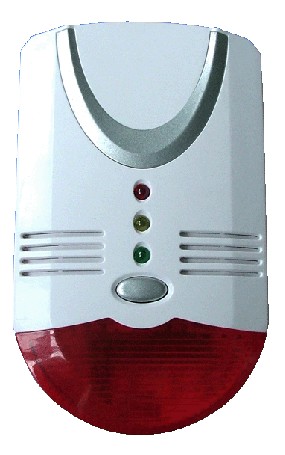

3.1 Функции и индикаторы
1 | Светодиод «Тревога» (Красный) |
2 | Светодиод «Неисправность» (Желтый) |
3 | Светодиод «Питание» (Зеленый) |
4 | Кнопка «Тест» |
5 | Отверстия для забора газа |
Рис. 1
3.2 Схема подключения
Рис.2
1, 2 – подключение к сети питания.
3, 4, 5 – подключение внешнего исполнительного устройства. Максимум 220 В, 5 А.
NA – нормально разомкнутый, СОМ – общий, NC – нормально замкнутый.
6, 7 – подключение электромагнитного клапана.
4. Установка
4.1 Установите горизонтально прибор на стене на расстоянии 2-4 м от возможного источника газа.
4.2 Вертикальная установка зависит от типа газа:
Сжиженный газ: Установите на уровне 0.3 м над полом;
Природный газ: Установите на уровне 0.3 м под потолком;
Не следует располагать прибор:
A. Рядом с окнами или хорошо вентилируемым местом;
Б. За шкафами и другими предметами, закрывающими
сигнализатор;
В. Непосредственно над местами, предназначенными для
приготовления пищи;
Г. Рядом с вытяжными устройствами.

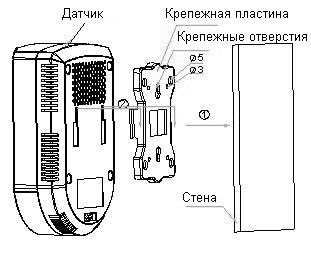

4.3 Монтаж
Отсоедините крепежную пластину.
Отметьте нужное место на стене для отверстий, приложив
пластину к стене.
Допустимы отклонения сигнализатора от рабочего
(вертикального) положения на угол в 20° в любом направлении.
Закрепите на стене крепежную пластину с помощью шурупов.
Если стена сделана из твердого материала, предварительно
просверлите в ней отверстия диаметром 5 мм и забейте в них
пластиковые дюбели.
Установите прибор на пластину.

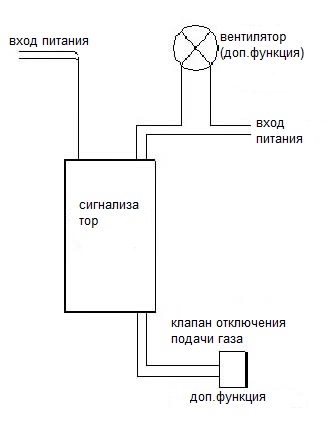

4.4 Схема подсоединения прибора с функцией клапана отключения подачи газа или с выходами реле:
5 Инструкции по эксплуатации:
5.1.Подключите к питающей сети (при необходимости подключите электромагнитный клапан и другое исполнительное устройство), загорится зеленый индикатор. Прибор будет прогреваться в течение 3 минут, затем начнет работать.
5.2. Если содержание газа превысит пороговые значения, прибор перейдет в режим тревоги, загорится красный индикатор и раздастся звуковой сигнал. Также, сигнализатор активирует клапан подачи газа или выходное реле. Своевременно перекройте источник газа и откройте окно. Не пытайтесь включить/выключить любые электрические приборы, в том числе мобильные телефоны. Попросите квалифицированного работника устранить утечку газа (сигнализатор с функцией отключения подачи газа будет подавать импульсный сигнал каждые 10 секунд).
5.3. Если концентрация газа снизится, прибор автоматически перестанет подавать сигнал тревоги. Сигнализатор перейдет в режим обнаружения.
5.4. Если горит желтый индикатор, то прибор неисправен и не сможет обнаружить газ. Обратитесь в сервис.
Рабочие кнопки:Кнопка теста: При нажатии на кнопку происходит имитация сигнала срабатывания.
6 Устранение неисправностей:
Неисправность | Возможная причина | Решение |
Зеленый светодиод не горит | Питание не поступает | Проверьте наличие напряжения питания и подключите прибор к сети |
Светодиод не исправен | Обратитесь в сервис | |
Нет сирены при нажатии кнопки «Тест» | Прибор не исправен | Обратитесь в сервис |
Нет реакции на высокую концентрацию газа | Начальный прогрев датчика не закончен | Подождите |
Прибор не исправен | Обратитесь в сервис | |
Ложное срабатывание сирены | Много дыма, спиртовых и алкогольных паров, парфюмерии, других летучих газов: ацетон, этилен, бензол, толуол, диоксид серы, паров красок, лаков, растворителей, клеев, некоторых моющих средств в окружающем воздухе | Хорошо проветрите помещение и включите прибор снова. |
Прибор не использовался долгое время | Время прогрева датчика может быть 2 часа | |
Прибор не исправен | Обратитесь в сервис |
Примечания:
7.1 Есть вероятность того, что сигнализатор сработает если много сигаретного дыма, спиртовых и алкогольных паров, парфюмерии, других летучих газов;
7.2 Не использовать и хранить прибор рядом с коррозионными газами (таких как Cl2 хлор);
7.3 Не использовать для теста, если концентрация газа слишком высока, это может привести к неисправности сигнализатора, также это вредно для здоровья;
7.4 Регулярно чистите прибор от пыли и грязи для свободной вентиляции воздуха и чтобы индикаторы были видны;
7.5 Сигнализатор следует включить на 24 часа и более после длительного хранения или поставки.
