Уважаемый покупатель, благодарим Вас за выбор продукции LEDCRAFT.

Прежде чем подключить светодиодную ленту и приступить к использованию подсветки, рекомендуем внимательно изучить инструкцию по эксплуатации.

  СВЕТОДИОДНАЯ ЛЕНТА LEDCRAFT

ИНСТРУКЦИЯ

Светодиодная лента LEDCRAFT имеет массу преимуществ перед другими источниками света, которые делают е? незаменимой в области светодизайна! Широкая цветовая гамма, возможность создания светодинамических эффектов, удобство и простота монтажа, л?гкость подключения и управления подсветкой – это далеко не вс?! Компактные размеры ленты позволяют устанавливать подсветку в узких посадочных местах, минимальный вес идеально подходит для создания скрытой подсветки. Низкая рабочая температура да?т возможность использовать подсветку в плохо вентилируемых местах. Гибкость ленты позволяет реализовывать сложные дизайнерские проекты освещения, очерчивать конструкции любых форм и размеров, с углами, извилистыми и ровными линиями. Светодиодную ленту можно разрезать на сегменты без потери их работоспособности, отрезки можно использовать как автономные модули и соединять с другими. Благодаря самоклеящемуся основанию лента легко крепится на горизонтальные, вертикальные и наклонные поверхности. Вышеперечисленные достоинства светодиодной ленты делают е? универсальной и позволяют устанавливать подсветку даже в самых труднодоступных местах. К преимуществам светодиодной ленты LEDCRAFT относится длительный срок службы, над?жность и низкое энергопотребление, что позволяет эксплуатировать подсветку в круглосуточном режиме!

МАРКИРОВКА СВЕТОДИОДНЫХ ЛЕНТ LEDCRAFT

Светодиодная лента  LC	5050	W	12	RGB	30
1	2	3	4	5	6

1. Производитель

LC – торговая марка LEDCRAFT

2. Тип используемых светодиодов

3528 – стандартные светодиоды поверхностного монтажа SMD 3528, размер элемента 3,5 x 2,8 мм

5050 – мощные светодиоды поверхностного монтажа SMD 5050, размер элемента 5,0 x 5,0 мм

3. Влагозащита

W – Waterproof – добавочная буква, обозначающая влагоустойчивость, используется для маркировки герметичных лент

4. Напряжение питания

12 – 12V

24 – 24V

5. Цвет свечения

RGB	Red/Green/Blue	Полноцветное исполнение
W	Cool white	Холодный белый
WW	Warm white	Т?плый белый
R	Red	Красный
G	Green	Зел?ный
B	Blue	Синий
Y	Yellow	Ж?лтый
6. Плотность установки светодиодов
Количество светодиодов на 1 м ленты
Тип используемых	Стандартная  Двойная  Двухрядная лента

светодиодов	плотность	плотность	двойной плотности
SMD 3528	60	120	240
SMD 5050	30	60	120

Светодиодная лента IP 33 – лента с открытым корпусом без влагозащиты, она предназначена для использования исключительно в закрытых помещениях и для установки внутри влагозащищ?нных световых коробов. Светодиодная лента LEDCRAFT со степенью защиты IP 33 широко применяется в области светодизайна жилых интерьеров и загородных домов, в сфере светового оформления торговых центров, дополнительного и основного освещения коммерческих помещений, офисов, декоративной подсветки развлекательных комплексов и ночных клубов, гостиниц и ресторанов.

Светодиодная RGB-лента излучает широкий спектр цветов – более 16,7 миллионов оттенков. Для управления RGB-лентой используется контроллер, он позволяет создавать разнообразные светодинамические эффекты, изменять яркость и цвет свечения, регулировать динамику освещения, фиксировать понравившийся оттенок, использовать сценарии, заложенные по умолчанию. Управление подсветкой осуществляется на расстоянии с помощью пульта дистанционного управления или компьютера.

Светодиодная лента SMD 5050 IP 33 30 LED 12V

Описание

Светодиодная лента LEDCRAFT IP 33 SMD 5050 состоит из тонкой подложки диэлектрического материала, на которой равноудал?нно расположены светодиоды и нанесены токопроводящие дорожки. Для диэлектрической защиты лицевая поверхность гибкой печатной платы покрыта прозрачным лаком. На обратную сторону ленты нанес?н прочный клеевой слой 3М.

В качестве светообразующих элементов используются высококачественные светодиоды поверхностного монтажа SMD 5050 – тр?хкристальные светодиоды прямого свечения, размер элемента 5,0 х 5,0 мм. Светоизлучающие диоды нового поколения с тремя кристаллами обеспечивают высокую мощность излучения. Выход из строя одного светодиода не приводит к отключению других и не требует замены перегоревших элементов, что обеспечивает длительный срок службы подсветки – 50 000 часов.

Модельный ряд светодиодных лент SMD 5050 представлен в различных цветовых вариациях: полноцветные RGB-ленты и ленты в монохромном исполнении со стабильной цветопередачей, доступные в 6 основных цветах, включая т?плый и холодный белый цвет. Рабочее напряжение 12 В. Светодиодная лента прямого свечения обеспечивает световой поток, направленный вверх от плоскости, и характеризуется широким углом излучения света 120°.

Светодиодная лента SMD 5050 LED 30 – лента стандартной плотности, она характеризуется ярким точечным свечением. Частота расположения диодов 30 штук на 1 метр. Интерьерная лента с высокой светоотдачей широко используется для декоративной подсветки подвесных и натяжных потолков, архитектурных элементов, потолочных ниш и арок, полок, мебели и витрин, а также светопрозрачных конструкций, рекламных стендов и объ?мных букв. Для получения эффектной подсветки с возможностью изменения цвета используется RGB-лента.

Технические характеристики
Тип светодиодов	SMD 5050
Количество светодиодов, шт./м	30
Степень защиты от влаги, IP	IP 33
Потребляемая мощность, Вт/м	7,2 W
Рабочее напряжение, В	12 V
Срок службы, час.	50 000

Угол излучения света	120°
Рабочая температура, °C	от – 40° до + 80°
Габаритный размер. Длина x ширина х высота, мм	1000 x 10 х 2,4
Кратность резки	3 светодиода – 10 см
Цвет основания ленты	белый

Длина не является нормируемой характеристикой, поскольку отдельный сегмент светодиодной ленты является работоспособным элементом.

Модель ленты.	Цвет свечения	Световой поток, лм
Артикул
LC-5050-12-RGB-30	RGB	330
LC-5050-12-W-30	Холодный белый	390
LC-5050-12-WW-30	Т?плый белый	330
LC-5050-12-R-30	Красный	330
LC-5050-12-G-30	Зел?ный	330
LC-5050-12-BL-30	Синий	330
LC-5050-12-Y-30	Ж?лтый	330

Ленты поставляются в герметичных упаковках. Катушка 5 м.

Внимание! При установке светодиодных лент необходимо соблюдать правила техники безопасности. Несоблюдение мер предосторожности может повлечь выход ленты из строя и пожар, а также может привести к поражению электрическим током и другим повреждениям.

Правила установки светодиодных лент

1. Подготовка светодиодной ленты. Измерьте участки, на которые будет осуществл?н монтаж ленты, и разрежьте ленту на необходимое количество отрезков нужной длины.

Лента разрезается острыми ножницами, линии разреза маркируются соответствующим знаком между площадками для пайки:

Внимание! Нельзя разрушать или повреждать токопроводящие дорожки на монтажной плате. Светодиодная лента SMD 5050 IP 33 30 LED 12V имеет кратность резки 3 светодиода, что соответствует 10 см.

2. Соединение сегментов ленты. Отрезки ленты могут функционировать отдельно и могут быть вновь последовательно соединены в цепь при помощи пайки.

Для соединения несколько отрезков одноцветной ленты, провода припаивают к соответствующим выводам: «+» к «+», «–» к «–».

Для соединения нескольких отрезков RGB-ленты провода припаивают к соответствующим выводам: «R» к «R», «G» к «G», «B» к «B», «+12» к «+12».

Внимание! При пайке нельзя перегревать светодиодную ленту. Время контакта во время пайки не более 10 секунд. Предельная температура 260 °С.

Соединения сегментов ленты не должны разрушать или повреждать токопроводящие дорожки на монтажной плате, пайка выполняется только на обозначенных площадках, которые маркируются соответствующим знаком «+» и «–».

Для упрощения монтажных работ предназначены специальные разъ?мы: соединительные кабели и коннекторы.

3. Подключение светодиодной ленты до 5м. Максимальная длина спаянных участков ленты не должна превышать 5 м. При последовательном соединении более 5 м ленты в одну линию происходит большая нагрузка на дорожках начальных сегментов, неравномерное распределение нагрузки вызывает перегорание дорожек.

4. Подключение светодиодной ленты более 5м. Дополнительные сегменты светодиодной ленты подключаются параллельно отдельным проводом от источника питания.

5. Подготовка поверхности. Рекомендуем прикреплять ленту к целостной поверхности без разрывов

– это обеспечит защиту печатной платы ленты от повреждения. Монтажная поверхность должна быть чистой, сухой, без пыли и масла. Для этого поверхность необходимо обезжирить растворителем и вытереть насухо чистой тканью. Установка ленты на гипсокартонные и оштукатуренные поверхности требует предварительной грунтовки.

Внимание! При монтаже ленты на металлическую или другую токопроводящую поверхность требуется дополнительная изоляция. Между лентой и монтажной поверхностью необходимо установить электроизоляционный материал, защищающий от замыкания.

6. Установка светодиодной ленты. Светодиодная лента SMD 5050 IP 33 30 LED 12V имеет самоклеящееся основание. Для фиксации ленты на поверхности необходимо полностью снять защитное покрытие с клеевого слоя 3М и л?гким усилием прижать ленту к намеченной поверхности. Установка ленты в обычных условиях не требует дополнительных креплений.

Выбор блока питания для светодиодной ленты SMD 5050 IP 33 30 LED 12V

Светодиодная лента LC SMD 5050 IP 33 30 LED 12V работает только от напряжения 12 В постоянного тока, что делает е? применение над?жным и безопасным. Для подключения ленты к источнику питания с напряжением 220 В необходимо использовать блок питания 12V DC. Импульсный источник питания подбирается с уч?том длины ленты, потребляемой мощности и рабочего напряжения. Блок питания должен соответствовать полной нагрузке изделия для сохранения яркости свечения и длительной работы ленты, недопустимо использование источника питания меньшей мощности, чем общая нагрузка светодиодной ленты. Для установки подсветки в сухом помещении используется обычный блок питания в металлическом кожухе.

Выбор источника питания для светодиодной ленты Ledcraft SMD 5050 IP 33 30 LED 12V 7,2 W производится с уч?том коэффициента запаса мощности 25 % или по таблице:

Длина ленты, м	1  2	3	4  5	6	7  8  9  10	11  12  13  14  15
Блок питания Ledcraft	25W	35W	50W	60W	100W	150W
12V	12V	12V	12V	12V	12V

Внимание! Напряжение на выходе из блока питания должно соответствовать напряжению светодиодной ленты 12 В.

При выборе блока питания для полноцветной светодиодной ленты необходимо учесть потребление контроллера, прибавив к расч?тной мощности ещ? 3 – 5 Вт.

Подключение светодиодной ленты к блоку питания

Для подключения блока питания к сети необходимо вывести напряжение 220 В в месте его установки. Подключение блока питания к сети осуществляется двумя проводами к соответствующим разъ?мам: L – фаза и N – ноль, они обозначены на корпусе.

Внимание! При подключении блока питания к светодиодной ленте необходимо соблюдать полярность. Неправильное подключение может привести к выходу ленты из строя.

Подключение светодиодной ленты к блоку питания производится напрямую. Расположенные на ленте провода имеют обозначение «+» и «-» на токопроводящей дорожке, подключение осуществляется согласно полярности к двум контактам на блоке питания «+V» и «-V».

Максимальное удаление блока питания от светодиодной ленты 7 м, при увеличении расстояния происходит потеря освещ?нности. Дополнительные ленты – каждые 5 м, подключаются параллельно отдельным проводом к источнику питания. Суммарная мощность подключаемых лент не должна превышать допустимую мощность блока питания.

Схема подключения нескольких участков одноцветных лент SMD 5050 12V к блоку питания

Правильный способ подключения светодиодных лент обеспечивает равномерное свечение всех светодиодов и гарантирует долговечную и бесперебойную работу подсветки.

Подключение светодиодной RGB-ленты SMD 5050

Для управления светодиодной RGB-лентой необходимо использовать тр?хканальный контроллер. Последовательность подключения: RGB-лента >> RGB-контроллер >> блока питания >> сеть. Внимание! Подключение RGB-контроллера к сети 220 В может привести к выходу оборудования из строя.

Подключение осуществляется двумя проводами от блока питания к контроллеру согласно полярности: «+» на блоке питания к «+» на контроллере, соответственно «-» на блоке питания к «-» на контроллере.

Внимание! При подключении источника питания к RGB-контроллеру необходимо соблюдать полярность. Неправильное подключение может привести к выходу контроллера из строя.

Подключение светодиодной RGB-ленты к контроллеру производится напрямую к соответствующим контактам контроллера. Расположенные на ленте провода имеют обозначение на токопроводящей дорожке: «R», «G», «B», «+12». Подключение данных проводов осуществляется согласно полярности к 4 входам на контроллере: «R», «G», «B», «+12».

Внимание! При подключении RGB-контроллера необходимо соблюдать соответствие выводов RGB-лент к клеммам «R», «G», «B», «V+» на контроллере.

Максимальная длина спаянных участков RGB-ленты не должна превышать 5 м в одну линию. Дополнительные RGB-ленты – каждые 5 м, подключаются к контроллеру параллельно. Подключение осуществляется удлинением проводов от контроллера к последующему участку ленты. Рекомендуемое сечение провода не менее 1,5 мм?.

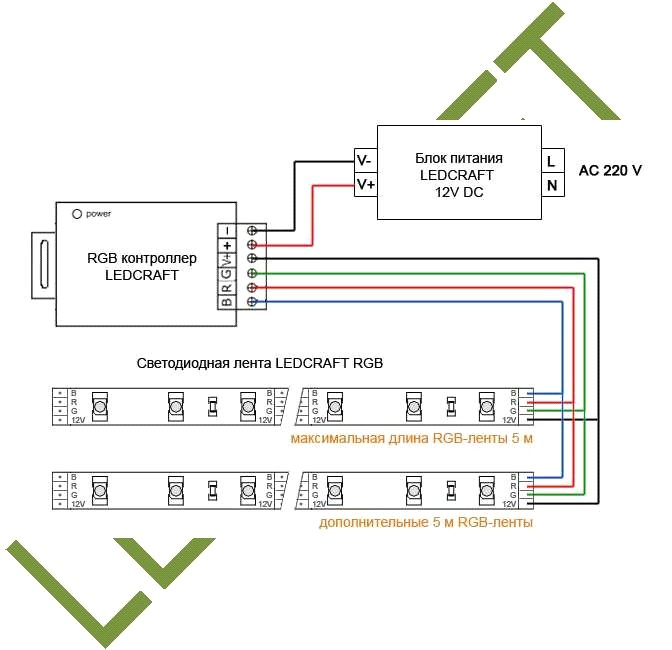

Схема подключения нескольких участков полноцветных RGB-лент SMD 5050 к контроллеру и блоку питания

При подключении к RGB-контроллеру большей нагрузки, чем позволяет данный контроллер, необходимо использовать усилитель RGB-сигнала. В зависимости от количества блоков питания можно использовать несколько схем подключения.

Схема подключения усилителя при использовании одного блока питания

Схема подключения усилителя при использовании двух блоков питания

Техника безопасности

Монтаж ленты и подключение питания должен производить специалист в области проведения электротехнических работ.
Внимание! При самостоятельном монтаже и подключении ленты настоятельно рекомендуем соблюдать правила безопасности и перед началом работ внимательно изучить инструкцию.
Оберегайте все компоненты светодиодной ленты от ударов и вибраций, не подвергайте ленту механическим нагрузкам.
Избегайте повреждений и окислений токопроводящих дорожек ленты в процессе сборки. Все соединения должны иметь цельный вид при подключении.
Запрещается использование растворителей, агрессивных моющих и абразивных средств.
Избегайте резких изгибов и переломов ленты. Минимальный радиус изгиба 2 см. Изгиб меньшего радиуса допускается только на участках монтажной платы, не содержащих электронных компонентов. Такой изгиб можно осуществлять только 1 раз, после чего рекомендуем закрепить ленту в изогнутом положении.
Во время монтажных работ руки должны быть сухими. Исключите попадание влаги на светодиодную ленту с открытым корпусом.
Запрещена эксплуатация подсветки с поврежд?нной изоляцией проводов и мест электрических соединений.
Рекомендуем исключить установку ленты вблизи нагревательных приборов.
Соблюдайте правила защиты ленты от статического электричества, несоблюдение приводит к повреждению светодиодов – сокращению срока службы и последующему отказу.
Если возникнут вопросы по поводу установки и эксплуатации светодиодных лент, обратитесь за консультацией к специалистам.

Утилизация

Светодиодные ленты LEDCRAFT не содержат токсичных материалов и комплектующих, приносящих вред окружающей среде и здоровью человека. Лентам не требуется специальная утилизация.

Сертификация лент LEDCRAFT

Вся продукция торговой марки LEDCRAFT протестирована и сертифицирована в соответствии с требованиями, предъявляемыми действующими ГОСТами. Информация о сертификации нанесена на индивидуальную упаковку.

Гарантийные обязательства

Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи изделия (при условии соблюдения потребителем вышеописанных правил установки и эксплуатации).

Замена вышедшей из строя ленты осуществляется в точке продажи при предъявлении кассового чека и правильно заполненного гарантийного талона. Неправильное использование лент или использование не по назначению лишает права на гарантию.

Производственным дефектом не считается повреждение светодиодной ленты коррозией. В данном случае гарантия производителя не распространяется.

Модель ленты  Артикул  Дата продажи товара  Место продажи товара	Подпись продавца.
Штамп
