Измерительные преобразователи PR 5331, 5333, 5334, 5335

Измерительные преобразователи

PR 5331, 5333, 5334, 5335

Измерительные преобразователи (ИП) производства компании PR Electronics (Дания) предназначены для непрерывного преобразования сигнала от первичных датчиков температуры КТхх и ТСхх в унифицированный выходной сигнал постоянного тока 4-20 мА (соответствует требованиям  ГОСТ 26.011) и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Применяются в составе датчиков температуры, устанавливаются в корпус клеммной головки. Возможен выносной монтаж ИП с применением адаптера для крепления на DIN рейку.

Модель PR 5337 имеет возможность работы как по протоколу HART версии 5, так и но новому протоколу HART версии 7. Переключение протоколов осуществляется в ПО конфигурирования.

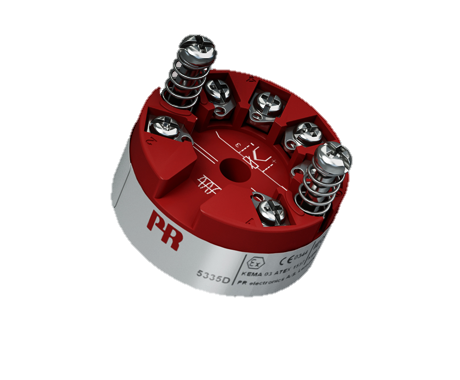

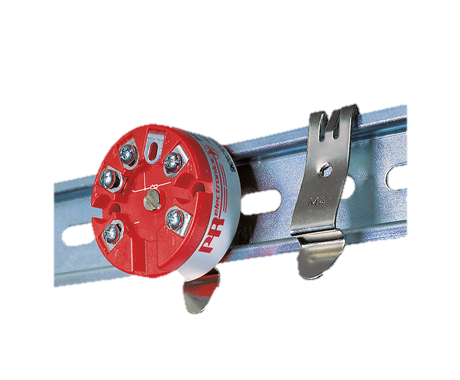

PR 5331, 5333, 5334, 5335	Пример монтажа ИП  Адаптер на DIN-рейку

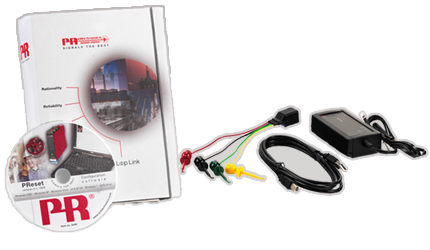

PR 5909 USB модем (в комплект поставки входит ПО - PREset)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размер корпуса	O44х20.2 мм
Вибростойкость IEC 60068-2-6	2?100Hz, 4G
Напряжение питания постоянного тока	8?30В
Гальваническая развязка	1.5кВ (кроме PR 5333)
Взрывозащита	0ExiaIICT6 X
Электромагнитная совместимость	NAMUR NE 21
Диагностика ошибок датчика	В соответствии с NAMUR NE 43 (все модели) NAMUR NE89 (PR 5335, PR 5337)
Уровень безопасности по МЭК (IEC) 61508	SIL 2 (для моделей PR 5335, PR 5337)
Степень защиты от грязи и пыли	IP68 – корпус, IP00 - клеммы
Номинальный измерительный ток при работе с термометрами сопротивления	0.2мА

Настройка и конфигурирование

Конфигурирование ИП всех моделей может быть осуществлено при помощи USB модема PR 5909 с программным обеспечением (ПО) - PREset.  ПО PREset входит в состав поставки модема PR 5909 USB либо предоставляется бесплатно.

ИП моделей PR 5335, PR5337 также могут быть настроены с помощью HART-модема PR 276USB HART. Возможна настройка любым переносным HART коммуникатором, либо HART-модемом подключенным к персональному компьютеру. Необходимые для этого GSD/DD файлы расположены на сайте производителя (http://www. /downloads/software/preset-software)

Допустимо применять открытое программное средство - PACTWARE, предназначенное для работы и конфигурирования устройств с HART протоколом. Необходимые для этого DTM библиотеки также есть на сайте PR Electronics.

Виды выходных сигналов измерительных преобразователей

Код заказа	Выходной Сигнал	Код заказа	Выходной Сигнал
PR 5331	4-20мА	PR 5335	4-20мА+HART v 5
PR 5333	PR 5337	4-20мА+HART v5 либо v7
PR 5334	PR 5350	Profibus PA, Foundation™ Fieldbus

Поддерживаемые НСХ датчиков, возможные диапазоны настройки и пределы допускаемой основной погрешности приведены в следующей таблице.

Код заказа	НСХ	Min диапазон настройки ИП, °С	Возможный диапазон настройки, °С	Предел допускаемой основной погрешности, °С	Схема подключения ТСхх
PR 5331	50П, 100П	50	-200?600	25°С ? 400°С: 0,2°С Свыше 400°С: 0,05%• tn	2х, 3х, 4х проводная схема
Pt100, Pt500	25
50М, 100М	50	-50…200
ХА	50	-180 ? 1300	1°С для всех диапазонов	-—
ХК	-200 ? 600
НН	-110 ? 1300
ЖК	-100 ? 1100
ПП (S, R)	100	0 ? 1700	2°С для всех диапазонов
ПР	400 ? 1820
PR 5333	50П, 100П	50	-200?600	25°С ? 300°С:  0,3°С Свыше 300°С 0,1%• tn	2х, 3х проводная схема
Pt100, Pt500,	25
50М, 100М	50	-50…200
PR 5334	ХА	50	-180 ? 1300	1°С для всех диапазонов	-—
ХК	-200 ? 600
НН	100	-110 ? 1300
ЖК	50	-100 ? 1100
ПП (S, R)	200	0 ? 1700	2°С для всех диапазонов
ПР	400 ? 1820
PR 5335	50П, 100П,	50	-200?600	10°С ? 200°С:  0,1°С Свыше 200°С:  0,05%•tn	2х, 3х, 4х проводная схема
Pt100, Pt500,	10
50М, 100М	50	-50…200
ХА	50	-180 ? 1300	50°С ? 1000°С:  0,5°С Свыше 1000°С: 0,05%•tn	-—
НН	-110 ? 1300
ЖК	-100 ? 1100
ПП (S, R)	100	0 ? 1700	100°С ? 2000°С:  1°С
ПР	400 ? 1820
PR 5337	50П, 100П,	50	-200?600	10°С ? 200°С:  0,1°С Свыше 200°С:  0,05%•tn	2х, 3х, 4х проводная схема
Pt100, Pt500,	10
50М, 100М	50	-50…200
ХА	50	-180 ? 1300	50°С ? 1000°С:  0,5°С Свыше 1000°С:  0,05%•tn	-—
ХК	-200 ? 600
НН	-110 ? 1300
ЖК	-100 ? 1100
ПП (S, R)	100	0 ? 1700
ПР	300 ? 1820

* tn = tmax – tmin, где  tmax и tmin – верхний и нижний пределы диапазона измерений

Код заказа	Тип первичного датчика	Диапазон измерений tn, °С	Пределы допускаемой дополнительной погрешности, °С
PR 5331, PR 5334	термопара	от 50 до 500	± 0,05
свыше 500	± 0,01 % · tn
PR 5331, PR 5333	Термометр сопротивления	от 10 до 100	0,01
свыше 100	0,01 % · tn
PR 5335, PR 5337	термопара	от 50 до 500	± 0,025
свыше 500	± 0,005 % · tn
Термометр сопротивления	от 10 до 100	0,005
свыше 100	0,005 % · tn

Стабильность метрологических характеристик

Обозначение ИП	Дрейф ИП, °С за 2 года	Дрейф ИП, °С за 5 лет
PR 5335, PR 5337	± 0,0010 · tn	± 0,0025 · tn
PR 5331, PR 5334	± 0,0015 · tn	± 0,0040 · tn
