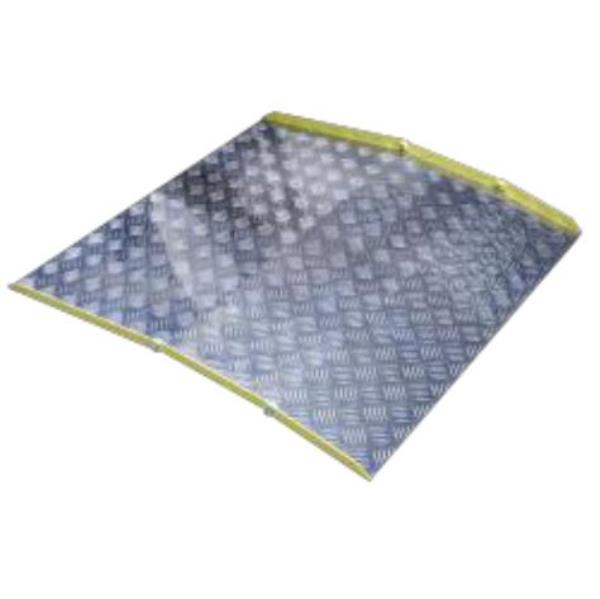

Пандус для МГН

серия «ПЕРЕКАТНЫЕ»

АРТ. 10117-2

Материал рифлёный алюминий 2мм,

  Сталь Ст3

  Целевая группа: опорники, колясочники, слепые.

Обоснования применения: изменение №1  СП 136.13330.2012,

СП 59.13330.2016, ГОСТ Р 51261-99.

Предназначен для преодоления перепадов высот и выступов. Благодаря наличию противоскользящего рифления гарантируется отличное сцепление металла с резиновыми колёсами

Тип: штатное устройство для реабилитации.

Применение: помещение, парадные, улица.

Назначение: для обеспечения доступности помещения.

Материал изготовления: рифлёный алюминий 2мм, сталь Ст3.

Размер: длина 600мм, ширина 600мм, высота 50мм.

Цвет: настил стального цвета, бортики безопасности желтого цвета

Монтаж: установка

Производитель:  Тифлоцентр «Вертикаль».

Сайт:  www. TIFLOCENTRE. ru



Требования к марке стали

Настил пандуса должен быть изготовлен из алюминиевого рифленого листа толщиной не менее 2 мм.  Бортики пандуса должны быть изготовлены из стали 3 толщиной не менее 3 мм.

Требование к конструкции пандуса

Пандус должен быть оборудован бортиками безопасности с высотой борта не менее 20 мм.  Пандус должен иметь регулировку наклона с фиксацией в пределах 5 гр. Бортики не имеют острых углов и изготовлены промышленным способом. Бортики окрашены порошковой полимерной краской.

Требования к геометрическим размерам

Ширина пандуса не менее 600 мм, длина пандуса не менее 600 мм.

Допустимые отклонения по размерам: пандуса не более 10 мм. Прямолинейность элементов не более 1 мм.

Требования к полировке поверхности и сварных швов

Для обеспечения презентабельного внешнего  вида сварные швы должны быть зачищены и заполированы.

Требования к элементам, обеспечивающим крепеж бортиков к поверхности пандуса

Крепление бортиков к поверхности пандуса должно обеспечить надежность при вертикальной нагрузке весом 150 кг.  Пандус должен иметь ребра жесткости, обеспечивающие достаточную жесткость поверхности при движении по нему инвалидной коляски весом до 150 кг. При вертикальной нагрузке в 150 кг, прогиб верхней платформы вниз должен быть не более 5 мм.
