ТК_ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ
1 вариант
1. При последовательном соединении во всех проводниках одинаковы значения
1) напряжения; 2) силы тока;
3) электрического заряда; 4) электрического сопротивления.
2. Две электрические лампы, имеющие сопротивления 15 и 30 Ом, соединены последовательно. Сила тока в цепи составляет 0,4 А.
Чему равно напряжение на данном участке цепи?
3. На рисунке представлена схема электрической цепи, в которой каждый резистор имеет сопротивление
10 Ом. Вольтметр показывает напряжение 8 В.
Какую силу тока показывает амперметр?
4. Одинаковые лампочки сопротивлением 25 Ом каждая соединены в гирлянде последовательно. Каждая лампочка рассчитана на силу тока 0,2 А. Сколько должно быть лампочек, чтобы гирлянду можно было включать в сеть с напряжением 220 В?

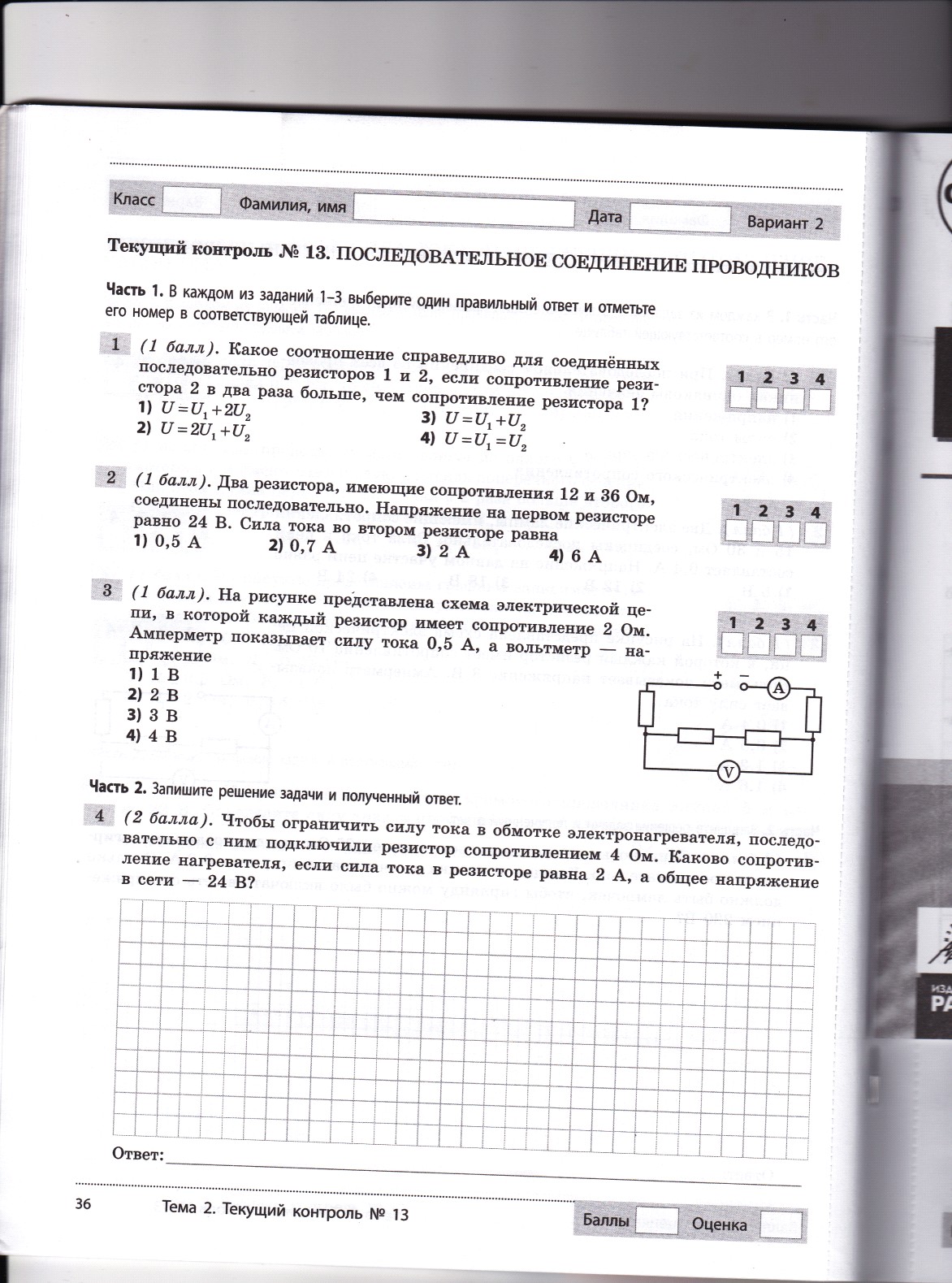

ТК_ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ
2 вариант
1. Какое соотношение справедливо для соединенных последовательно резисторов 1 и 2, если сопротивление резистора 2 в два раза больше, чем сопротивление резистора 1?
1)
; 2)
; 3)
; 4)
.
2. Два резистора, имеющие сопротивления 12 и 36 Ом, соединены последовательно. Напряжение на первом резисторе равно 24 В. Чему равна сила тока на втором резисторе?
3. На рисунке представлена схема электрической цепи, в которой каждый резистор имеет сопротивление 2 Ом. Амперметр показывает силу тока 0,5 А.
Какое значение показывает вольтметр?
4. Чтобы ограничить силу тока в обмотке электронагревателя, последовательно с ним подключили резистор сопротивлением 4 Ом. Каково сопротивление нагревателя, если сила тока в резисторе равна 2 А, а общее напряжение в сети – 24 В?
