- Изучить рабочий чертеж детали и технические требования к ее изготовлению.
- Выбрать заготовку и определить припуски на обработку.
- Выбрать технологические базы и определить необходимые технологические операции и их последовательность.
- Выбрать технологическое оснащение (рабочий и контрольно - измерительный инструмент, приспособления) для каждой операции.
5.Составление технического описания детали
Оборудование: рабочий чертеж детали.
Порядок выполнения работы:
- Внимательно изучить чертеж и описать геометрические формы всех элементов детали.
- Охарактеризовать требования к точности выполнения размеров.
- Определить требования к шероховатости поверхности детали.
- Охарактеризовать другие технические требования (термообработка, покрытие, и т. д.).
6.Разработка технологического процесса сборки изделия
Исходные данные: сборочный чертеж несложного изделия.
Порядок выполнения работы:
- Внимательно изучить задание и его сборочный чертеж.
- Определить по чертежу все детали, входящие в сборочную единицу, способы их соединения между собой.
- Выбрать базовую деталь для сборки.
- Наметить операции сборки и их последовательность.
- Подобрать необходимый для сборки изделия инструмент.
Приложение
ЗАДАНИЕ

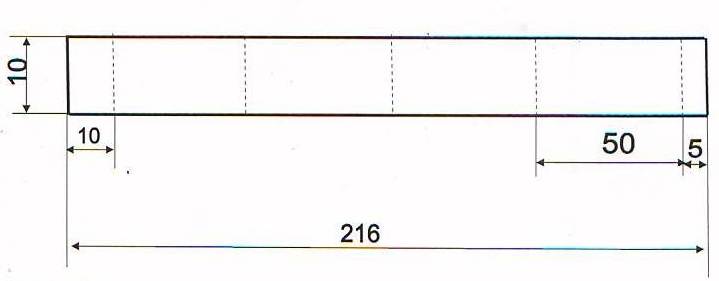

Изготовить формочку для выпечки печенья четырёхугольной формы
Материал: листовой металл 0,8мм
ЗАДАНИЕ
Изготовить формочку для выпечки коржей
Материал: листовой металл 0,8мм
ЗАДАНИЕ

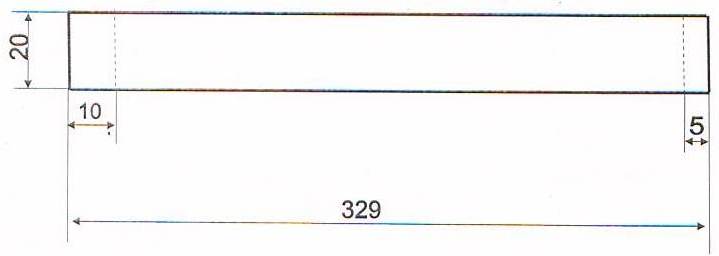

Изготовить формочку для выпечки печенья круглой формы
Материал: листовой металл 0,8мм
ЗАДАНИЕ

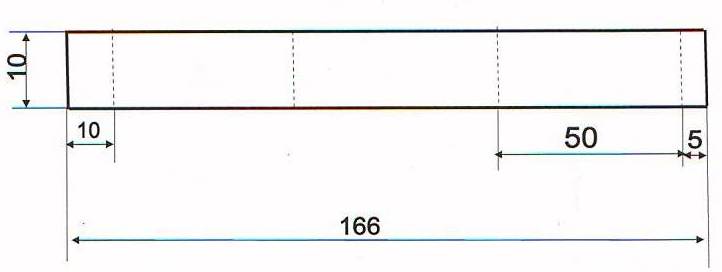

Изготовить формочку для выпечки печенья треугольной формы
Материал: листовой металл 0,8мм
ЗАДАНИЕ

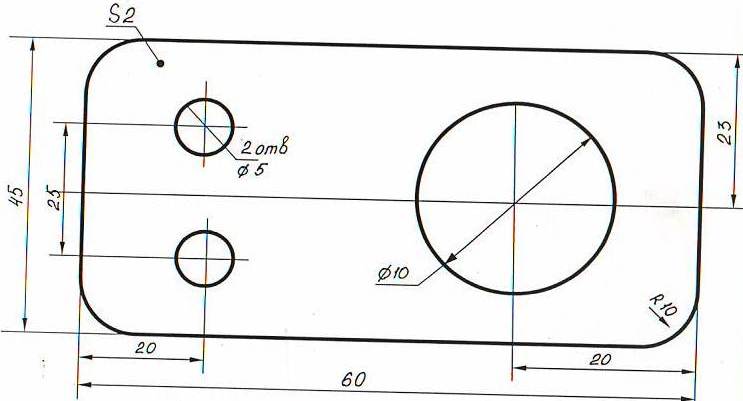

Изготовить петли для навесных замков
Материал: листовой металл 1мм
Кол-во: 2 шт.
ЗАДАНИЕ
Изготовить крючок
Материал: листовой металл 2мм
Кол-во: 2 шт.
ЗАДАНИЕ

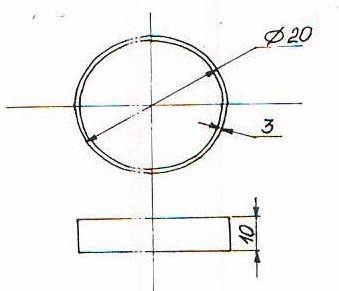

Изготовить кольцо для ручки напильника
Материал: труба ?
ЗАДАНИЕ

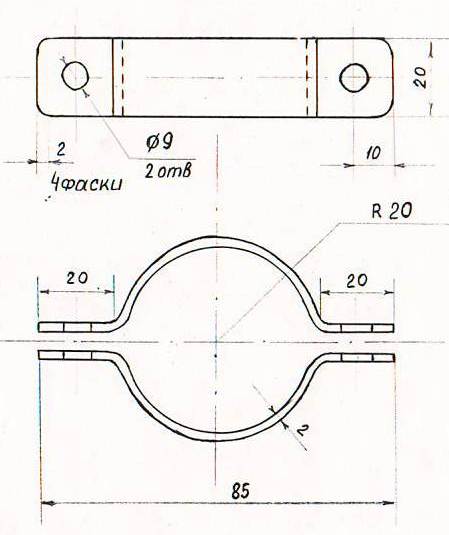

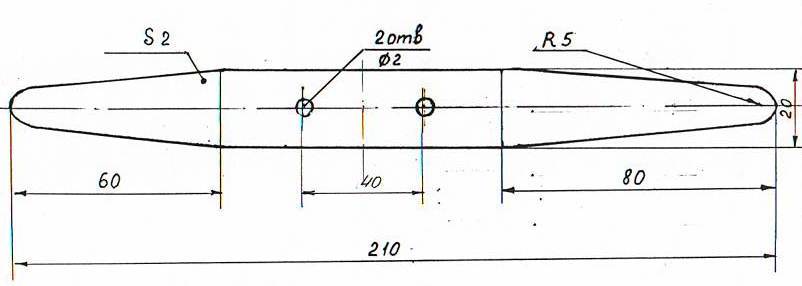

Изготовить хомут
Материал: листовой металл 2мм
ЗАДАНИЕ

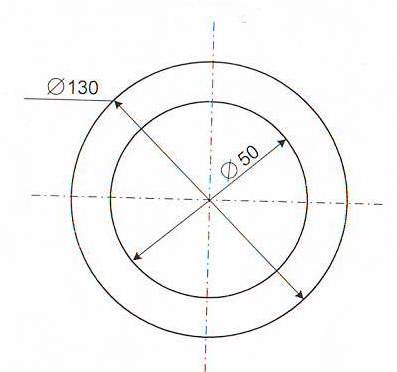

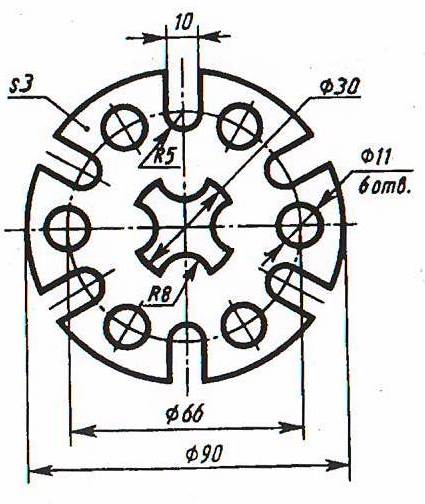

Изготовить прокладку
Материал: листовой металл
ЗАДАНИЕ

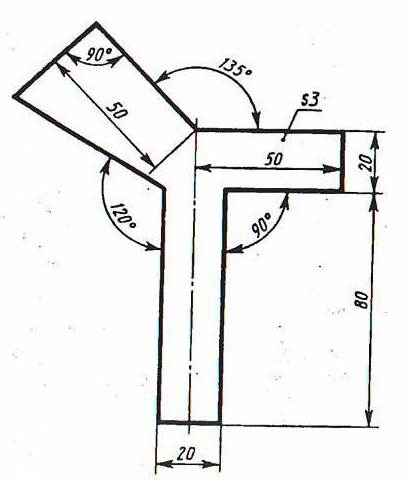

Изготовить шаблон
Материал: листовой металл
ЗАДАНИЕ

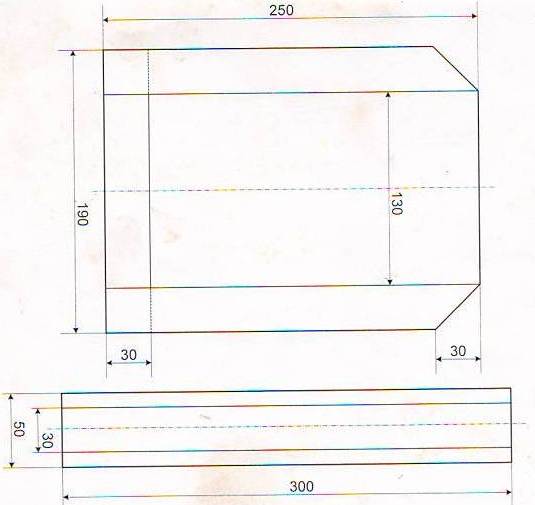

Изготовить совок
Материал: листовой металл 1,5 мм
ЗАДАНИЕ

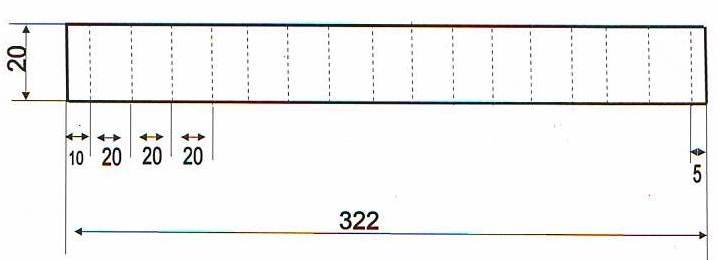

Изготовить формочку для выпечки кекса (6 изгибов)
Материал: листовой металл 1мм
ЗАДАНИЕ

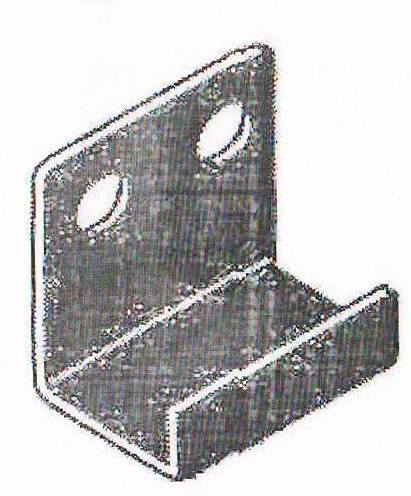

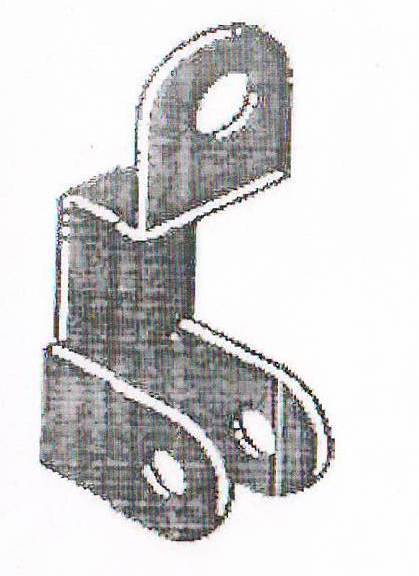

По образцу детали изготовить кронштейн
Материал: листовой металл 2 мм
ЗАДАНИЕ
По образцу детали изготовить скобу
Материал: листовой металл 2 мм
ЗАДАНИЕ
Изготовить скобу
Материал: листовой металл 2мм
ЗАДАНИЕ
Изготовить сгон
Материал: труба ?

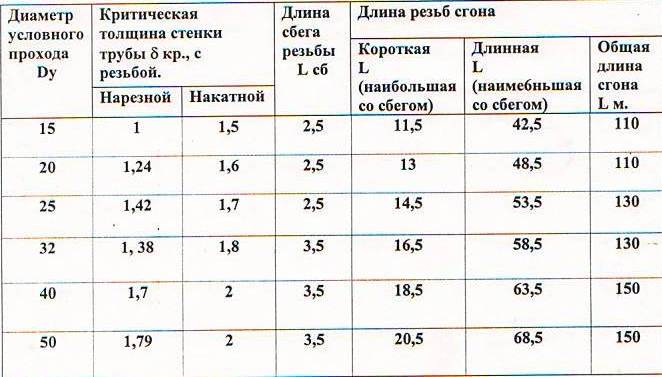

Пользуйся таблицей «Размеры цилиндрической трубной резьбы, мм»
ОГЛАВЛЕНИЕ
Содержание………………………………………………………………………….3
Введение…………………………………………………………………………...4-5
1. Разметка……………………………………………………………………...........6
1.1 Контрольные вопросы по теме «Разметка»……………………………...........6
1.2 Тест по теме «Разметка»…………………………………………………......6-7
1.3 Задания по теме «Разметка»……………………………………………........7-8
1.4 Тесты – процессы по теме «Разметка»………………………………………..8
1.5 Типичные дефекты при выполнении разметки, причины их возникновения и способы предупреждения………………………………………………………….9
2. Рубка металла……………………………………………………………………..10
2.1 Контрольные вопросы по теме «Рубка металла»……………………………...10
2.2 Тест по теме «Рубка металла»……………………………………………….10-11
2.3 Задания по теме «Рубка металла»………………………………………………11
2.4 Тесты – процесс по теме «Рубка металла»…………………………………….12
2.5 Типичные дефекты при рубке металла, причины их возникновения и способы предупреждения …………………………………………………………………13-14
3. Правка и гибка металла………………………………………………………….15
3.1 Контрольные вопросы по теме «Правка и гибка металла»…………………..15
3.2 Тест по теме «Правка и гибка металла»……………………………………….15
3.3 Задания по теме «Правка и гибка металла»……………………………….......16
3.4 Тесты – процессы по теме «Правка и гибка металла»……………………..16-17
3.5 Типичные дефекты при правке металла, причины их возникновения и способы предупреждения………………………………………………………......18
3.6 Типичные дефекты при гибки металла, причины их возникновения и способы предупреждения…………………………………………………………………….18
4. Резка металла……………………………………………………………………...19
4.1 Контрольные вопросы по теме «Резка металла»………………………………19
4.2 Тест по теме «Резка металла»………………………………………………19-20
4.3 Задания по теме «Резка металла»……………………………………………...20
4.4 Тесты – процессы по теме «Резка металла»……………………………….20-21
4.5 Типичные дефекты при резке металла, причины их возникновения и способы предупреждения………………………………………………………………….22-23
5. Опиливание металла……………………………………………………………..24
5.1 Контрольные вопросы по теме «Опиливание металла»……………………...24
5.2 Тест по теме «Опиливание металла»…………………………………..........24-25
5.3 Задания по теме «Опиливание металла»……………………………………25-26
5.4 Тесты – процессы по теме «Опиливание металла»……………………….....26
5.5 Типичные дефекты при опиливании металла, причины их возникновения и способы предупреждения………………………………………………………….27
6. Сверление, развертывание, зенкерование отверстий………………………….28
6.1 Контрольные вопросы по теме «Сверление, развертывание, зенкерование отверстий»…………………………………………………………………………..28
6.2 Тест по теме «Сверление, развертывание, зенкерование отверстий»……28-29
6.3 Задания по теме «Сверление, развертывание, зенкерование отверстий»..29-30
6.4 Тесты – процессы по теме «Сверление, развертывание, зенкерование отверстий»……………………………………………………………………….30-31
6.5 Типичные дефекты при сверлении, развертывании, зенкеровании металла их причины и способы предупреждения………………………………………………31
7. Нарезание резьбы…………………………………………………………………32
7.1 Контрольные вопросы по теме «Нарезание резьбы»…………………………32
7.2 Тест по теме «Нарезание резьбы»…………………………………………..32-33
7.3 Задания по теме «Нарезание резьбы»……………………………………….....33
7.4 Тесты – процессы по теме «Нарезание резьбы»…………………………..33-34
7.5 Типичные дефекты при нарезании резьбы, их причины и способы предупреждения……………………………………………………………………..35
8. Клепка металла……………………………………………………………………36
8.1 Контрольные вопросы по теме «Клепка металла»……………………………36
8.2 Тест по теме «Клепка металла»……………………………………………..36-37
8.3 Задания по теме «Клепка металла»………………………………………….....37
8.4 Тесты – процессы по теме «Клепка металла»……………………………........38
8.5 Типичные дефекты при клепке металла, причины их возникновения…........38
9. Притирка, доводка, шабрение……………………………………………………39
9.1 Контрольные вопросы по теме «Притирка, доводка, шабрение»………….....39
9.2 Тест по теме «Притирка, доводка, шабрение»……………………………..39-40
9.3 Задания по теме «Притирка, доводка, шабрение»………………………....40-41
9.4 Тесты – процессы по теме «Притирка, доводка, шабрение»……………..41-42
9.5 Типичные дефекты при притирке, доводке, их причины и способы предупреждения……………………………………………………………………...42
9.6 Типичные дефекты при шабрении, их причины и способы предупреждения……………………………………………………………………...43
10. Пайка, лужение, склеивание …………………………………………………....44
10.1 Контрольные вопросы по теме «Пайка, лужение, склеивание»…………….44
10.2 Тест по теме «Пайка, лужение, склеивание»…………………………………44
10.3 Задания по теме «Пайка, лужение, склеивание»……………………………..45
10.4 Тесты – процессы по теме «Пайка, лужение, склеивание»………………45-46
10.5 Типичные дефекты при пайке, лужении, причины их возникновения и способы предупреждения…………………………………………………………..47
10.6 Типичные дефекты при склеивании, причины их возникновения ………...47
11. Комплексные работы……………………………………………………………48
11.1 Контрольные вопросы по теме «Комплексные работы»…………………….48
11.2 Тест по теме «Комплексные работы»……………………………………..48-49
11.3 Задания по теме «Комплексные работы»………………………………….49-50
Карточки – задания……………………………………………………………....51-59
Ответы на вопросы карточек – заданий……………………………………………60
Ответы на тесты………………………………………………………………......61-63
Список литературы………………………………………………………………….64
Приложения к теме «Комплексные работы»…………………………………...65-74
|
