Руководство по эксплуатации

HF118

Руководство по эксплуатации

Убедительная просьба внимательно ознакомиться с инструкцией перед началом использования.

Содержание

Краткая инструкция и наименование изделия…………………………… Инструкции по технике безопасности……………………………………. Упаковочный лист …………………………………………………………. Изображения частей……………………………………………………...... Пошаговая инструкция сборки…………………………………………… Правила эксплуатации …………………………………………………….. Заряд аккумуляторной батареи……………………................................ Уход…………………………………………………………………………. Руководство по устранению неисправностей. …………………………… Замена аккумуляторной батареи………………………………………….. Дистанционное управление………………………………………………..

Краткая инструкция и наименование изделия

Допустимый возраст	3 – 7 лет	Допустимая нагрузка	35кг
Скорость	3.5-4.5 км / ч	Размер автомобиля	126*72*56.7см
зарядное устройство	Мощность на входе: 110v или 220-240, 50 Гц Мощность на выходе: 6V 700 mA	Аккумуляторная батарея	6v/7 ампер/час*1
Мощность	Тип зарядного устройства	Время продолжительности зарядки	8-12 часов
Предохранитель	10А	Средний срок службы зарядного устройства	Примерно 300

Батарея/зарядное устройство/щелочные батареи

Аккумулятор/ зарядное устройство/щелочные батареи – не игрушки. Не позволяйте детям играть с ними. Запрещается заряжать неаккумуляторные батареи. Не используйте одновременно новые и старые батареи или батареи разных типов: щелочные, стандартные (угольно-цинковые) или перезаряжаемые (никель-кадмиевые). Проводить зарядку батареи могут только взрослые. Перед зарядкой выньте аккумуляторные батареи из мотоцикла. Вставьте батареи в соответствии с правильной полярностью, указанной в батарейном отсеке. Вынимайте батареи в случае длительного неиспользования продукции. Избегайте короткого замыкания клемм батареи. Используйте только аккумуляторные батареи и зарядные устройства (включены в комплект) указанных производителей. Не используйте батареи или зарядные устройства от других приборов. Может произойти перегрев, возгорание или взрыв. Не открывайте батарею или зарядное устройство. Не заряжайте батарею вверх ногами. Батарея должна всегда быть сухой. Избегайте попадания пресной или соленой воды.

Зарядка

Перед первым использованием изделия, зарядка производится в течении 4-6 часов, но не более 10 часов. Проводить зарядку батареи могут только взрослые. Никогда не позволяйте ребенку брать в руки или заряжать батарею. Отключите питание перед зарядкой батареи. При заметном снижении скоростных характеристик  изделие или после каждого использования проводите зарядку батареи в течение 8-12часов. Запрещается заряжать батарею больше 18 часов. Перед каждой зарядкой батареи проверьте батарею, зарядное устройство и соединители на предмет износа или повреждения. При обнаружении повреждения не используйте зарядное устройство или батарею, пока не будут заменены изношенные или поврежденные детали. Осуществлять зарядку аккумуляторной батареи разрешается только в сухом месте. Нагревание зарядного устройства и батареи во время зарядки является нормальным явлением. Заряжайте батарею не меньше одного раза в месяц, даже если изделие не используется. При комнатной температуре ниже 5 °C следует увеличить время зарядки на 3-5часов. Запрещается использовать изделие при температуре ниже -5 °C.

Сборка

Сборка изделия предназначена для взрослого человека. Мелкие детали, острые края изделия в разобранном виде могут нанести ребенку травму. Будьте осторожны при распаковке и сборке изделия. Детям не следует брать в руки детали и оказывать помощь в сборке изделия.  Надлежащим образом обращайтесь с защитным материалом и полиэтиленовыми пакетами перед сборкой. Изделие предназначено для детей от 3 до 7 лет. Изделие предназначено для одного водителя весом не более 35 кг. Мелкие детали могут нести риски удушья. Данное изделие запрещено использовать детям до  3х лет.  Дети  должны находиться под присмотром взрослых. Дети должны использовать изделие под присмотром взрослых. Перед первым использованием научите ребенка управлять  изделием. Другие участники также должны быть проинформированы о правилах безопасности пользования изделия. Убедитесь, что дети знают и следуют правилам безопасного вождения:
Ребенок должен быть обут в удобную обувь, Ребенок должен сидеть на сиденье во время езды Ребенку следует надеть  защитный шлем Пользоваться электромобилем одновременно может только один человек.
Ребенок должен ездить на  мотоцикле только в безопасных местах, а именно:  Запрещается кататься по лестницам/вблизи автомобилей/на шоссе и проезжих частях на улицах; Запрещается кататься по склонам/неровным поверхностям/ вблизи бассейнов и водоемов; Запрещается кататься в других опасных местах; Изделие предназначено для использования во дворе. Разрешается кататься по ровной и твердой поверхности в доме, на детской площадке, а также по асфальтовым дорожкам в саду; Запрещается кататься в темное время суток. Ребенок может не заметить препятствие и получить травму. Использовать изделие только в дневное время суток и в хорошо освещенном месте.

Перед использованием изделие должно быть проверенно  взрослыми:

Штекер аккумулятора должен быть вставлен в разъем, питание подключено; аккумулятор / зарядка / провод / разъем/
Если кузов изделия или другие части неисправны, либо отсутствует один из болтов, либо присутствуют проблемы иного характера, не используйте изделие до полной исправности.

Во избежание риска повреждения двигателя и других деталей механизма, необходимо полностью остановить изделие, перед тем как переключать передачу вперед назад.

Пожалуйста, установите переключатель режимов движения (вперед/стоп/назад) в положение «0» при полной остановке изделия, затем выключите питание (примечание: этот переключатель регулирует только детали привода). Не позволяйте ребенку касаться колес или находиться рядом с ними, когда изделие находится в движении. Изделие имеет регулируемые ремни безопасности. Пожалуйста, перед началом поездки объясните ребенку, как правильно использовать ремни, чтобы обеспечить его безопасность. Запрещается осуществлять буксировку. Запрещается перегружать изделие, максимальный допустимый вес 35 кг.

Упаковочный лист

Следует проверить, чтобы все детали имелись в наличии, и сохранять весь упаковочный материал до завершения сборки, чтобы никакие детали не были случайно выброшены.

кузов автомобиля	Лобовое стекло	Спойлер
Рулевое колесо	Сидение	Переднее колесо -2шт
Задние колеса -2шт	Передние диски	Задние диски
Двигатель	Набор инструментов	Задний мост
Зарядное устройство	Пульт дистанционного управления	Руководство по эксплуатации

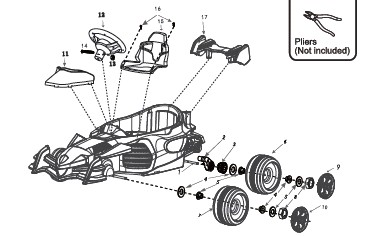

Изображения частей

Сборка должна осуществляться взрослыми. Она займет приблизительно 30 минут.

Примечание: Некоторые детали крепятся с обеих сторон.

Задний мост	11	Лобовое стекло
Двигатель	12	Рулевое колесо
Втулка	13	Резьбовая муфта М5
Уплотнительное кольцо	14	Крепежный винт с полукруглой головкой М5*35
Втулка  12	15	Сидение
Заднее колесо	16	Саморез с полукруглой головкой 4*12
Переднее  колесо	17	Спойлер
Резьбовая муфта М10	18
9.	Передний диск	19
10	Задний диск	20

Сборка

Установка заднего моста (электромобиль с одним двигателем)

Переверните электромобиль

Наденьте уплотнительное кольцо на задний мост и вкрутите до рельефного тиснения.

Установите задний мост на кузов. Установка заднего моста осуществляется с права налево.

Установка заднего моста (двухдвигательный)

Переверните электромобиль Установите задний мост на кузов. Установка заднего моста осуществляется с права налево.

Установка рулевого привода

Выберите одно из четырех колес. Выбранное колесо будет рулевым (некоторые детали были предварительно собраны на заводе-изготовителе). Установите рулевой привод на ведущее колесо. Вставьте 4 самореза с полукруглой головкой и затяните их.

Установка заднего правого колеса

Установка всех частей осуществляется последовательно справа налево, так как показано на  рис. ниже. Двигатель - рулевой привод - втулка - колесо –втулка - уплотнительное кольцо - крепежный винт - диск колеса.

(Убедитесь, что втулка плотно установилась на колесо)

Установка заднего левого колеса

Установка всех частей осуществляется последовательно слева направо, так как показано на  рис. ниже. Уплотнительное кольцо – втулка - колесо - уплотнительное кольцо - крепежный винт - диск колеса.

(Убедитесь, что втулка плотно установилась на колесо)

Установка переднего колеса

Установка всех частей осуществляется последовательно, так как показано на  рис. ниже. Уплотнительное кольцо - втулка - колесо - уплотнительное кольцо

(Убедитесь, что втулка плотно установилась на колесо)

Установка рулевого колеса

Открутите крепежный винт Подключите  разъем для подключения музыки  к разъему питания. Установите рулевое колесо на конец рулевого вала таким образом, чтобы отверстия на рулевом колесе и отверстия на рулевом вале совпадали. Вставьте крепежный винт М5*35 и резьбовую муфту 5 и затяните их.

Установка лобового стекла

Открутите 2 шурупа на передней части кузова электромобиля,  где будет располагаться лобовое стекло. Вставьте лобовое стекло в пазы на кузове электромобиля до щелчка. Вставьте 2 шурупа, чтобы закрепить лобовое стекло на кузове и затяните их.

Установка спойлера

Подключите разъем на спойлере к разъему на кузове электромобиля. Установите спойлер в соответствии с рис. ниже. Переверните электромобиль. Вставьте шурупы, чтобы закрепить спойлер на кузове электромобиля и затяните их.

Подключение к электропитанию

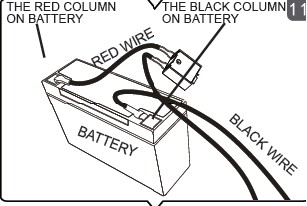

Подключение к проводу питания

Подключите провода аккумулятора (красный к красному, черный к черному)

Установка сидения

Установите сидение в кузов электромобиля.

Вставьте 2 шурупа и затяните их.

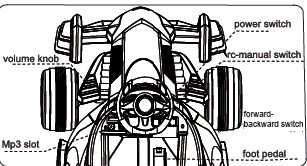

Управление электромобилем

Примечание: При резком изменении направления движения электромобиль должен быть полностью остановлен, иначе возможно повреждения двигателя и коробки передач.

Важно: заряд электромобиля необходимо осуществлять только при полной остановке электромобиля.

Питание

Включите переключатель питания, чтобы привести автомобиль в рабочий режим.

Вперед

1. Установите переключатель режимов движения в положение «Вперед» (Forward) 2. Нажмите ногой на педаль – автомобиль начнет движение вперед.

Стоп

Автомобиль автоматически остановится, если ребенок уберет ногу с педали.

Назад

1. Установите переключатель режимов движения в положение «Назад» (Backward). 2. Нажмите ногой на педаль – автомобиль начнет движение назад.

Громкое воспроизведение музыки может привести к нарушению слуха

Музыка/свет

Установите переключатель музыки/света в положение «Вкл» (On) – загорятся фары. С помощью кнопок на рулевом колесе теперь можно управлять воспроизведением музыки.

Заряд аккумуляторной батареи

1.Поместите штекер зарядного устройства во вход для зарядного устройства;

2. Вставьте блок зарядного устройства в розетку. Батарея начнет заряжаться

Уход за изделием

Кузов изделия покрыт полипропиленом. Запрещается подвергать электромобиль воздействию солнца или использовать/хранить при температуре -15 °C. Изделие должно находиться вдали от источников тепла, таких как печи и нагреватели, иначе пластиковые детали могут расплавиться. Запрещается использовать изделие во время дождя или снегопада, а также мыть его из шланга. Запрещается проводить очистку изделия с помощью воды и мыла. Влага может попасть в двигатель, или не менее важные и значимые электрические переключатели, что может привести к образованию коррозии и выходу двигателя и переключателя из строя. Запрещается ездить по грязи, песку или мелкому гравию, мелкие частицы могут попасть в двигатель или электрические переключатели, что может привести к выходу двигателя и переключателя из строя. Можно очищать изделие с помощью мягкого сухого кусочка ткани. Для восстановления блеска пластиковых деталей можно использовать полироль, не содержащую воск. Запрещается использовать восковую пасту для полировки автомобилей. Запрещается использовать воду и мыло или поливать изделие из шланга. Запрещается изменять электрические схемы. При возникновении неполадок их устранением должен заниматься специалист. Внесение изменений может стать причиной пожара и серьезных травм, а также безвозвратно повредить систему. После двух недель использования проверьте поворот колес и работу двигателя. Залейте смазочный материал для смазывания движущихся частей.

Руководство по устранению неисправностей

Проблема: Электромобиль не едет

Причина: Возможно, батарея разряжена. После каждого использования мотоцикла, а также как минимум раз в месяц, заряжайте  аккумулятор в течение 8-12 час, но не более 18 часов.

Причина: Тепловой предохранитель вышел из строя.

Изделие оснащено самовосстанавливающимся предохранителем. Когда изделие  перегружено или работает неправильно, самовосстанавливающийся предохранитель отключает питание на 5-20 секунд, после чего работа возобновляется. Самовосстанавливающийся предохранитель находится под сидением

Рис. Самовосстанавливающийся предохранитель 10А. Предохранитель.

Причина: разъем или провода аккумулятора  неплотно соединены

Проверьте, правильно ли подсоединены провода.

Причина: аккумулятор разрядился

Пожалуйста, свяжитесь с продавцом или производителем.

Причина: повреждена электрическая система

Пожалуйста, свяжитесь с продавцом или производителем.

Причина: двигатель неисправен

Двигатель подлежит профессиональному ремонту.

Пожалуйста, свяжитесь с продавцом или производителем.

Проблема: Аккумулятор не подзаряжается

Причина: разъем аккумулятора  или переходник не плотно прилегают друг к другу.

Убедитесь, что разъем аккумулятора и переходник плотно соединены друг с другом.

Причина: зарядное устройство не подключается к сети.

Убедитесь, что зарядное устройство подключено к сетевой розетке и обеспечивается достаточный потока мощности.

Причина: зарядное устройство не работает.

Нагревается ли зарядное устройство во время зарядки? Если нет, то зарядное устройство может быть неисправно. В этом случае свяжитесь с поставщиком или производителем.

Проблема: электромобиль едет очень медленно

Причина: Проверьте, возможно, батарея заряжалась недостаточно долго. После каждого использования мотоцикла или как минимум раз в месяц необходимо  заряжать мотоцикл в течении 8-12 часов. Но не более 18 часов.

Утилизация батареи

• Запрещается бросать свинцово-кислотную батарею в огонь. Батарея может взорваться или потечь.

• Герметичная свинцово-кислотная батарея должна быть переработана и утилизирована экологически безопасным способом.

• Свяжитесь с местной службой по утилизации отходов для получения информации о других экологически безопасных способах утилизации свинцово-кислотных батарей.

Предупреждение

Изделие - не транспорт, езда по улице запрещена. Вождение  мотоцикла только под контролем взрослого человека.  Изделие предназначено для детей старше 3х лет. Перегруз запрещен. Максимальная нагрузка: 35 кг. Осуществлять сборку и проверку должен взрослый человек. Запрещено мыть изделие водой. Протирайте изделие только влажной мягкой тканью. Заряжать аккумулятор должен взрослый человек. Зарядное устройство - не игрушка. Не позволяйте детям играть с ним. Езда по проспектам, улицам, склонам, рядом с бассейнами, лестницами и другими опасными зонами  строго запрещена. Езда вблизи  линий электропередачи высокого напряжения, АЗС, больниц запрещена. Ребенок должен быть обут в удобную обувь, пристегнут ремнем безопасности. Убедительная просьба внимательно прочесть  данное руководство, чтобы обеспечить безопасность вашему ребенку. Убедительная просьба держать подальше от детей полиэтиленовые пакеты, чтобы предотвратить риски удушья у ребенка.

Электромобилем на дистанционном управлении должны управлять только взрослые.

Вставьте антенну в отверстие в верхней части пульта дистанционного управления. Выдвинете антенну вверх.

Установка аккумуляторной батареи:

Открутите шурупы на крышке аккумуляторной батареи, расположенной с обратной части пульта дистанционного управления.

Откройте крышку, вставьте 2 батарейки типа  АА (не включены в комплект), уделяя особое внимание полярности, следуя направлению ввода, и вставьте обратно крышку пульта дистанционного управления.

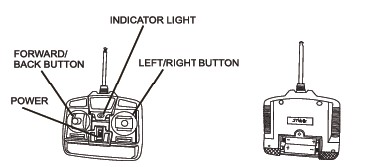

Рис.

Световой индикатор Кнопка вперед/назад Кнопка включения Кнопка влево/вправо

Как использовать пульт дистанционного управления:
1. Поместить батарейки в пульт дистанционного управления, включить кнопку «Пуск» , вытянуть антенну и пульт дистанционного управления работает.

2. Нажмите кнопку "вперед ", электромобиль едет вперед, нажмите кнопку «назад», электромобиль едет назад.

3. Нажмите кнопку "влево " электромобиль  поворачивает налево, нажмите кнопку вправо, электромобиль поворачивает направо.
4.Если нажать левую и правую кнопки одновременно, вождение за рулем электромобиля покажет вдвойне интересным.

5. Вождение вблизи линий электропередачи высокого напряжения, трансформаторных станций, газозаправочных станций, АЗС, больниц запрещено.

6. Пульт управления должен использоваться только взрослыми.  Расстояние между электромобилем и пультов дистанционного управления должно составлять 10 метров.

Убедительная просьба не управлять одновременно двумя и более автомобилями с помощью дистанционного управления.
