Видеокамера заднего вида для УАЗ Патриот

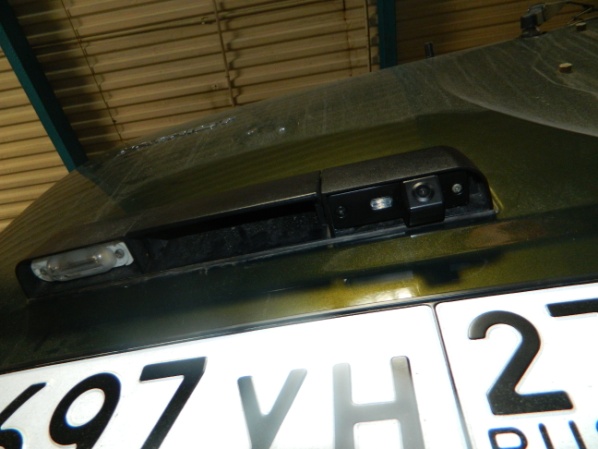

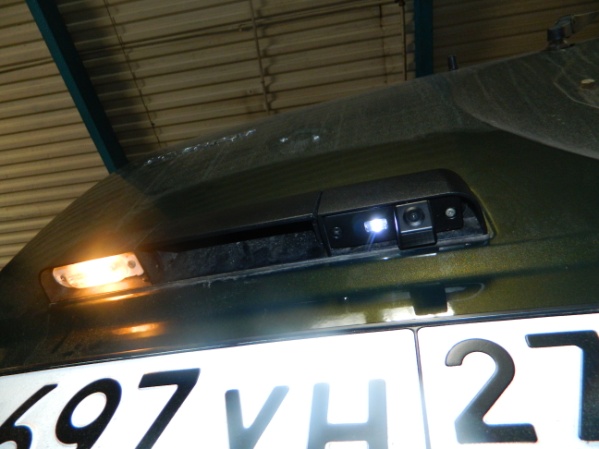

Установка видеокамеры заднего вида.
Снимите обшивку задней двери, снимите и отключите правый плафон освещения номера. К проводам подсветки, соблюдая полярность подключите светодиодную подстветку встроенную в камере. Красныйпроводот светодиодов +12В. Внимание! Строго соблюдайте палярность при подключении. Переполюсовка сразу приводит к выходу из строя светодиодов. Протолкните все провода от камеры во внутреннюю часть двери. Включите зажигание и включите заднюю передачу, должны загореться лампочки задего хода. Найдите возле правых «стопов» с помощью контрольки или тестера провод +12 вольт к лампочке заднего хода, зачистите небольшую часть этого провода и подключите к нему отрезок провода длиной 50-100мм. С помощью рубашки от тросика или толстой проволоки протяните видеокабель и провод от лампочки заднего хода сквозь резиновый гофрированый кожух с жгутом проводов, соединяющий дверь и кузов автомобиля. К протянутому проводуот лампочки в задней двери подключите красный провод для питания видеокамеры и в это же место красный провод выходящий из видиокабеля, минус камеры - чёрный провод можно подключить на корпус или минусовой провод подсветки в любом удобном месте. Подключите разъёмы, проверьте работу камеры. При включенном зажигании после влючения задей передачи экран ГУ не зависимо в каком из режимов он находится должен перейти в режим камеры и показать изображение. Проверьте работают ли светодиоды подсветки номера - включите подсветку. Если всё работает, установите видекамеру в место плафона, закрутите правый саморез, левый саморез пока не закручивайте. Возьмите дрель или шуруповёрт с сверлом по металу на 3мм и через место для левого самореза просверлите отверстие под саморез. Вкрутите левый саморез. Зажгутуйте и упакуйте провода, установите обшивку двери. Рекомендуем лампочку накаливания второго плафона заменить на светодиодную.
Технические характеристики:
Класс защиты - Ip67
ImagesSensorsCOLORCMOSOV7959
Система TV - PAL/NTSC
EffectivePixels: 648 x 488
SensingArea(mm) 4.9X3.7
Разрешение (TVLines) 420
Минимальное освещение - (Lua/f1.2) 0.5
Горизонтальная синхронизация. Частота (KHZ) 15.625/15.734
Вертикальная синхронизация. Частота(HZ) 50/60
Сопротивление видео выхода:75 Ohm
GammaConsumption:0.45
AGC:Auto
BLC :Auto
Соотношение сигнал/шум :Лучше чем 48dB
Линза:F=1.9mm/F=2.0
Угол обзора(Градусы.) :170°
Ток потребления(mA) :200
Напряжение питания(DCV)12
Рабочие температуры (Градусов. Цельсия):-30～+75(влажность95% Max.)
Температуры хранения (Градусов. Цельсия):-:-40～+85(Влажность95% Max.)
